双气缸驱动金属线材气动折弯设备结构

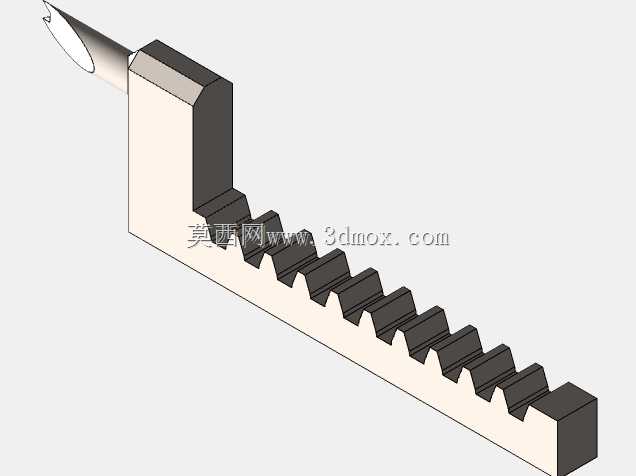

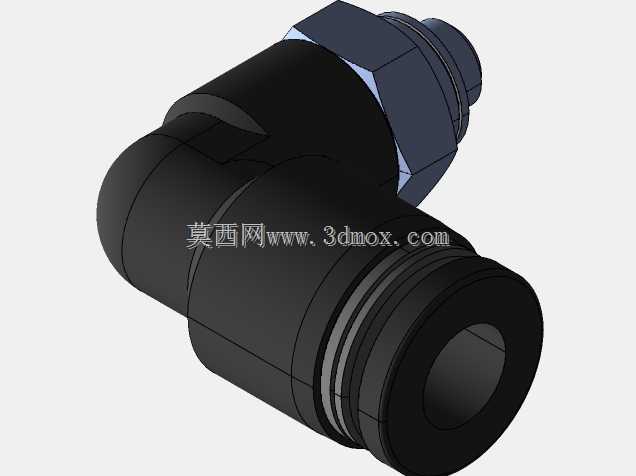

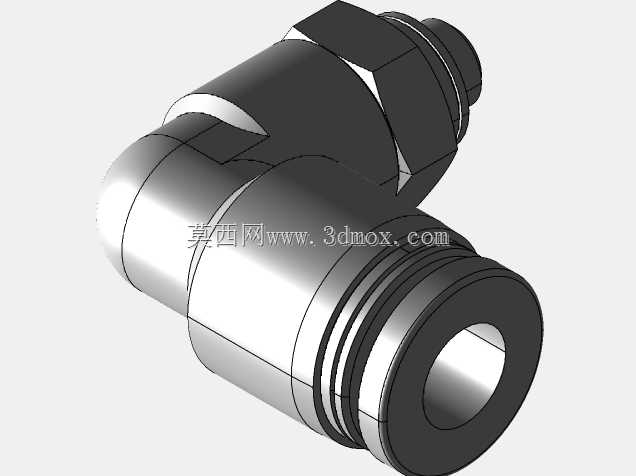

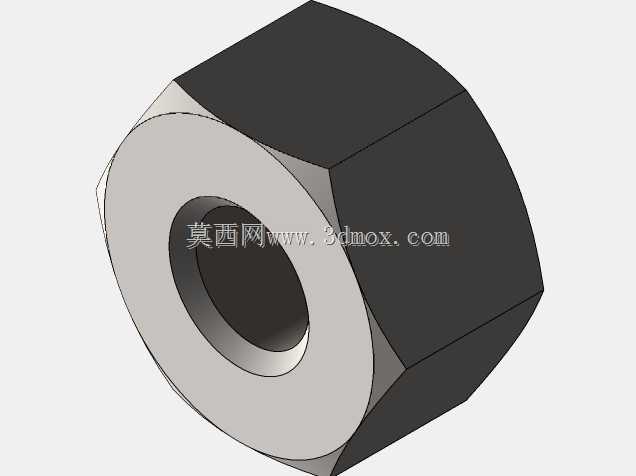

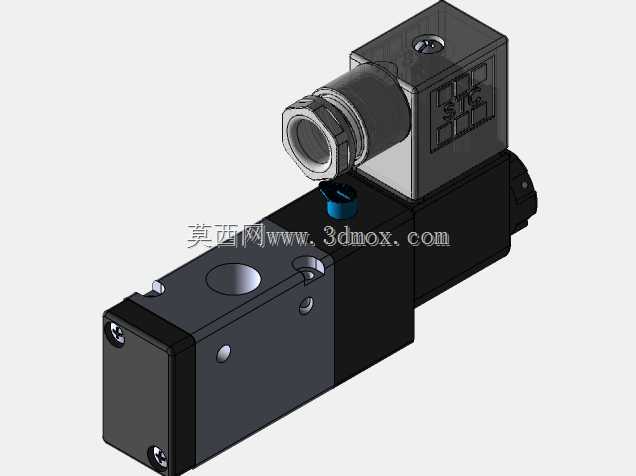

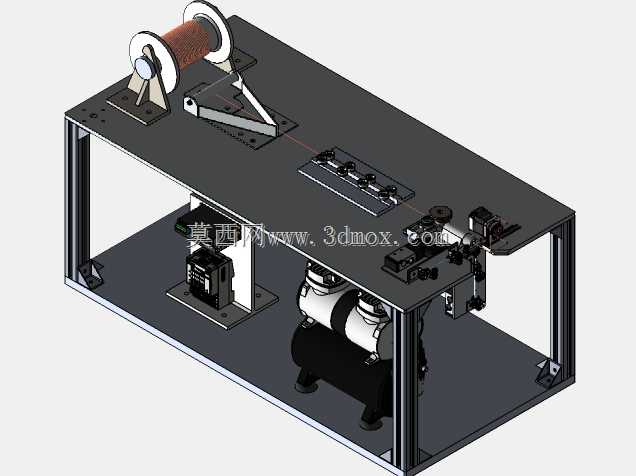

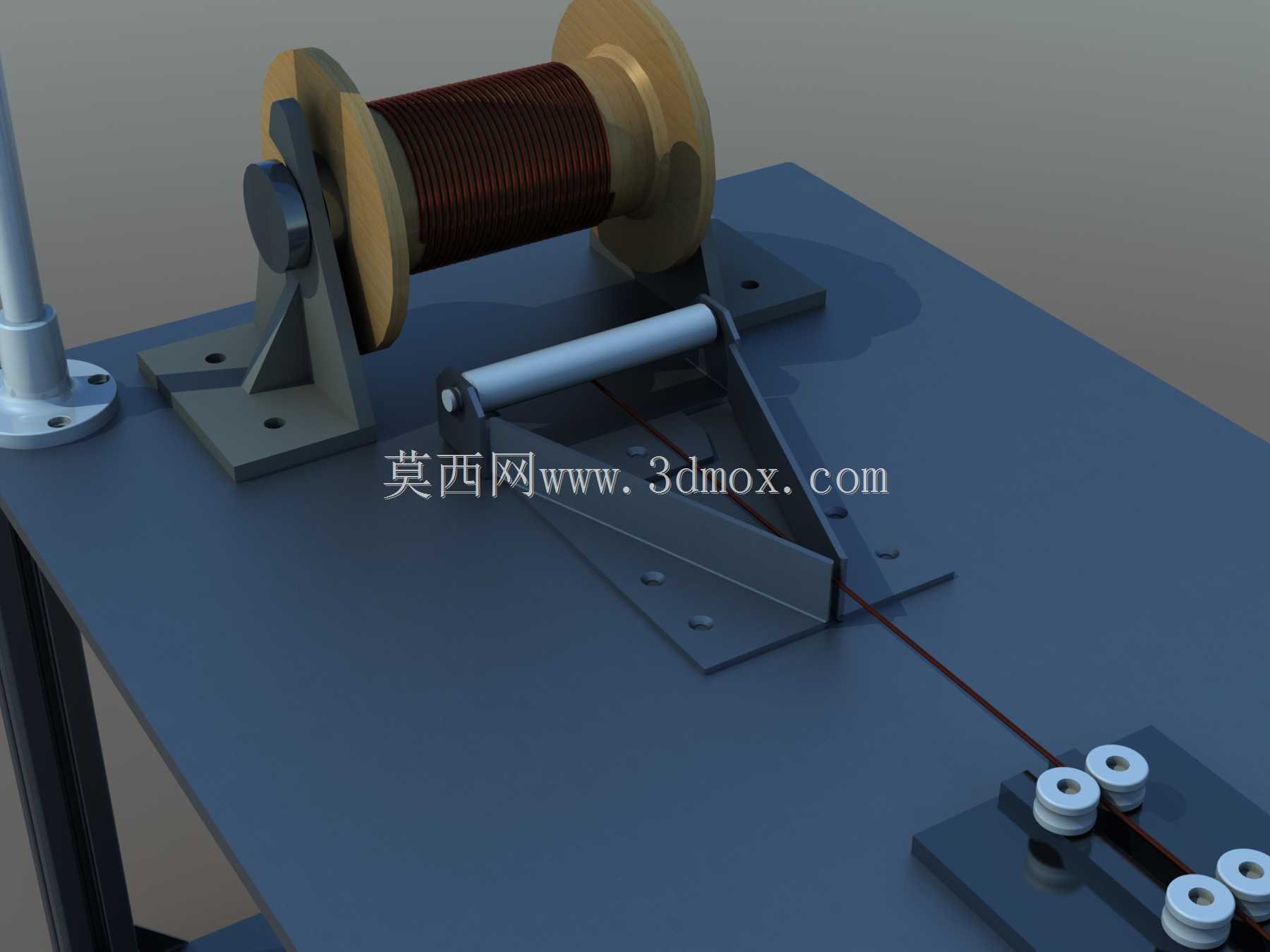

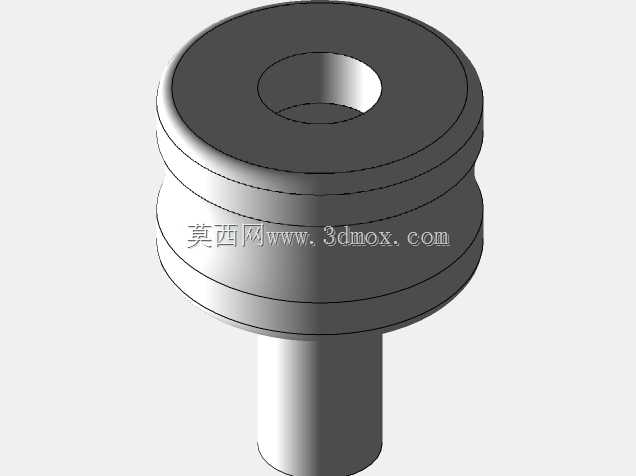

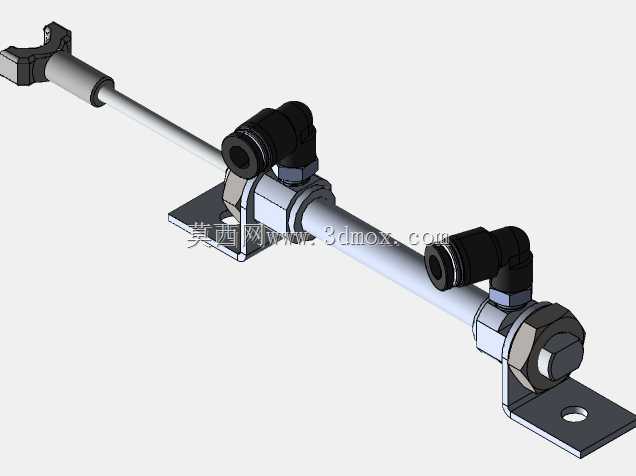

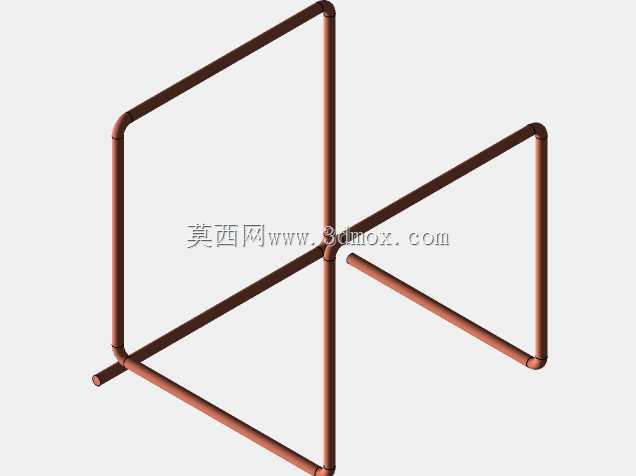

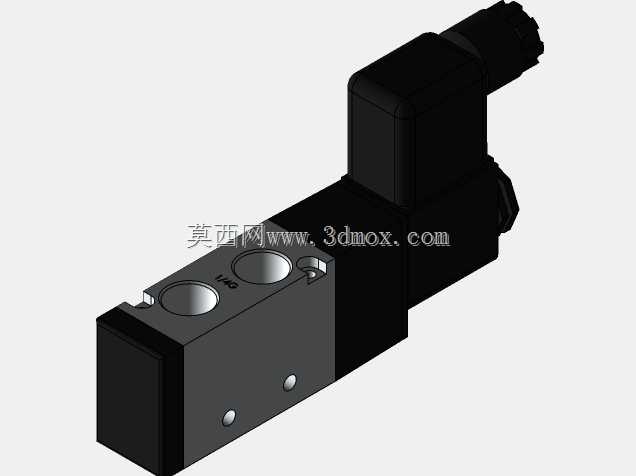

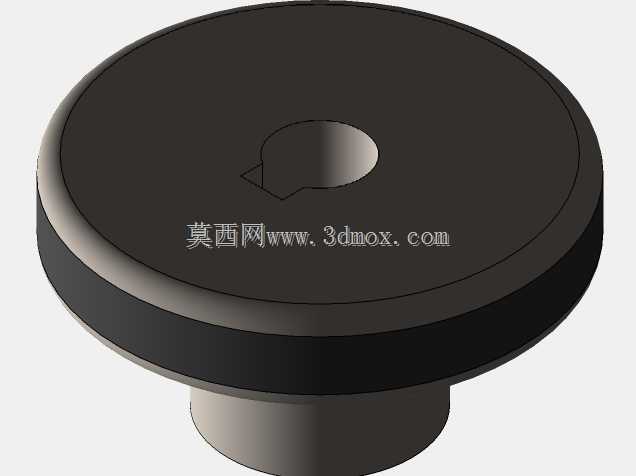

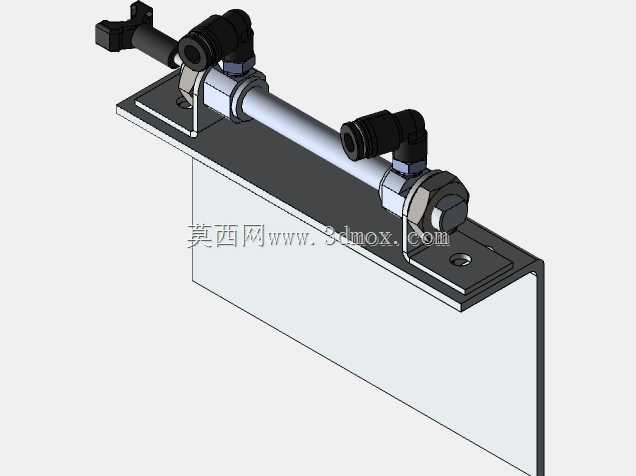

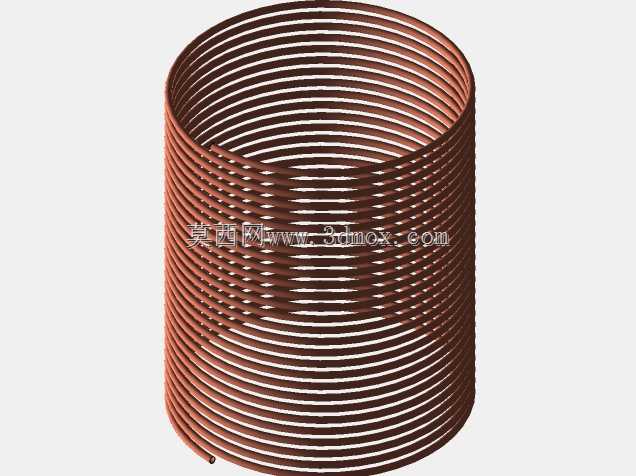

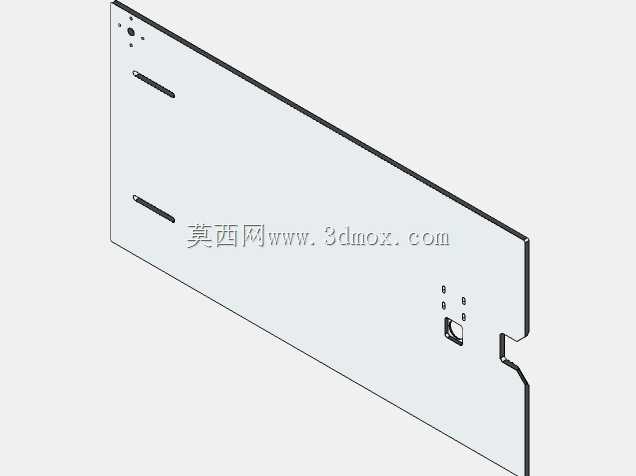

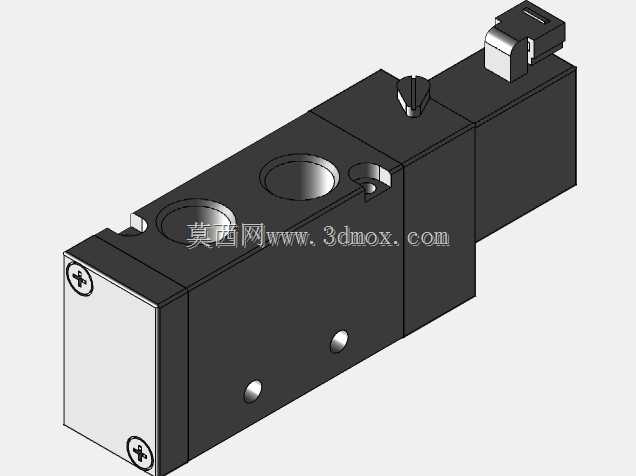

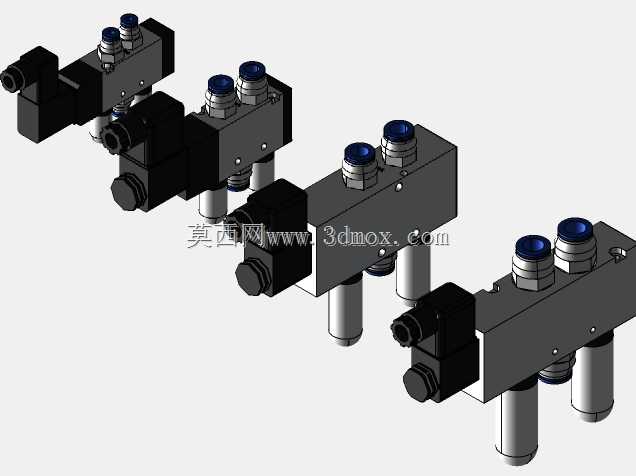

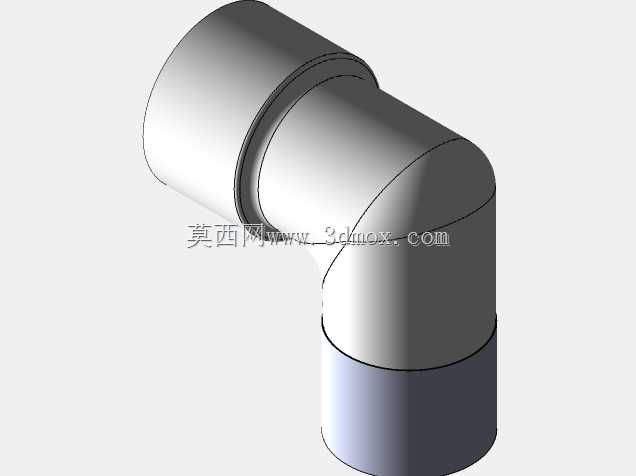

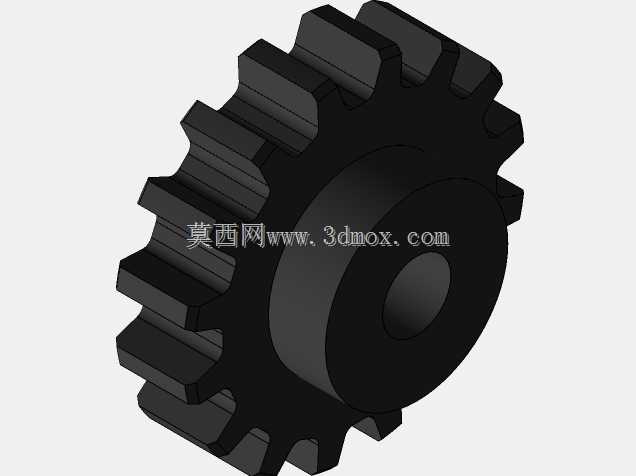

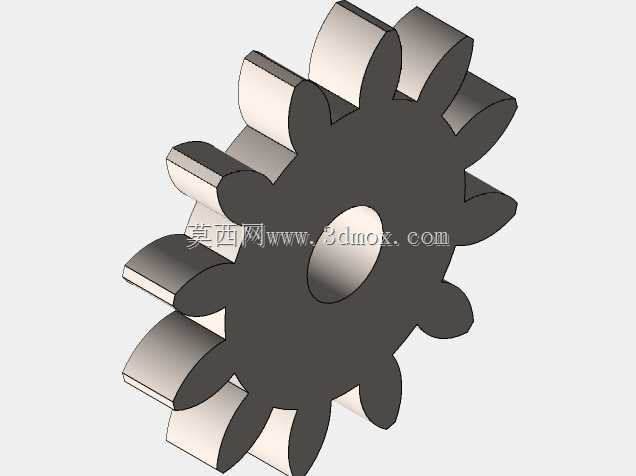

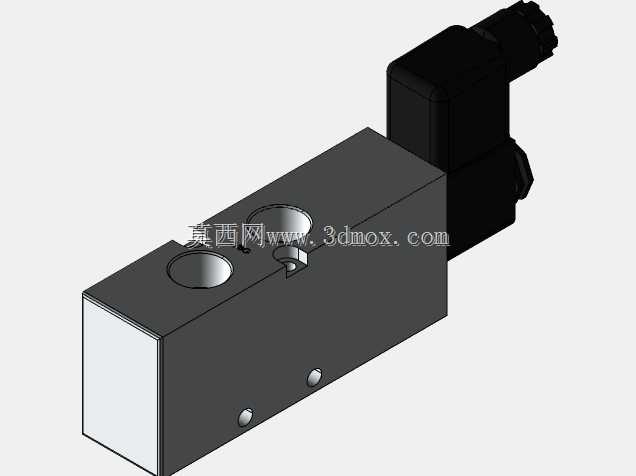

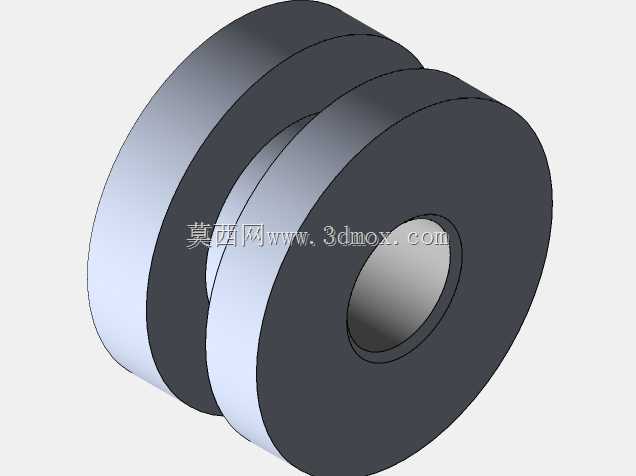

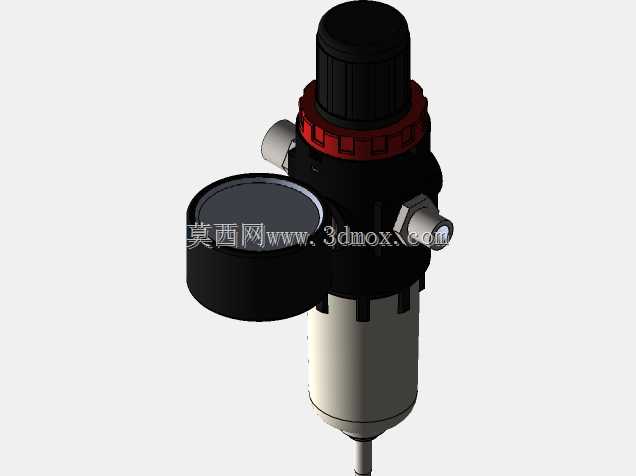

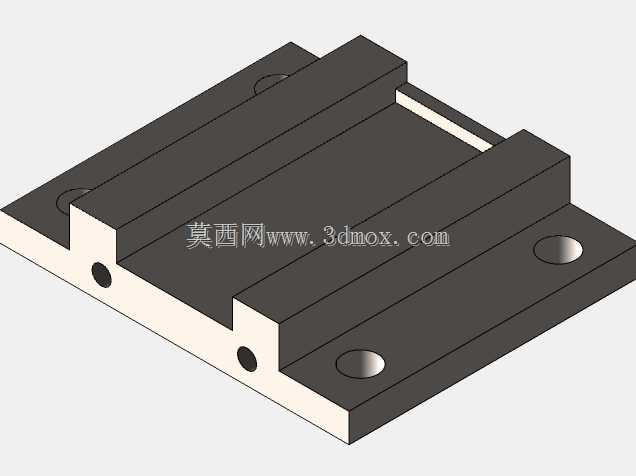

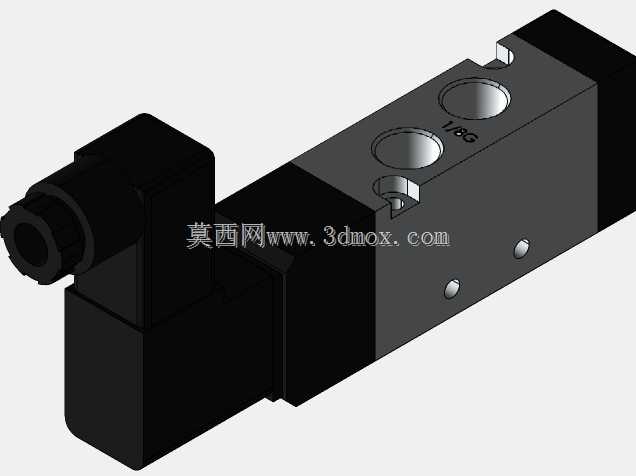

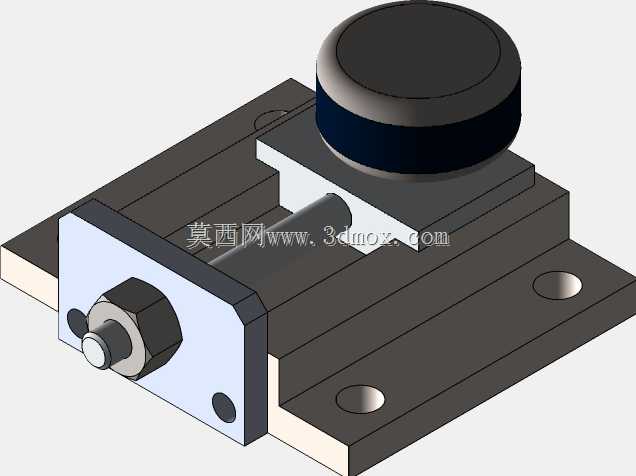

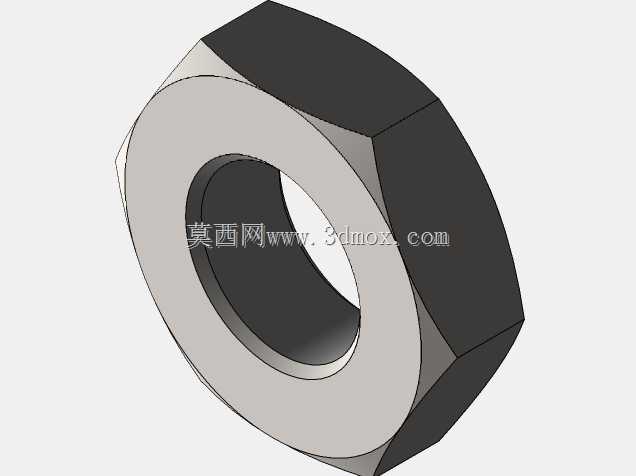

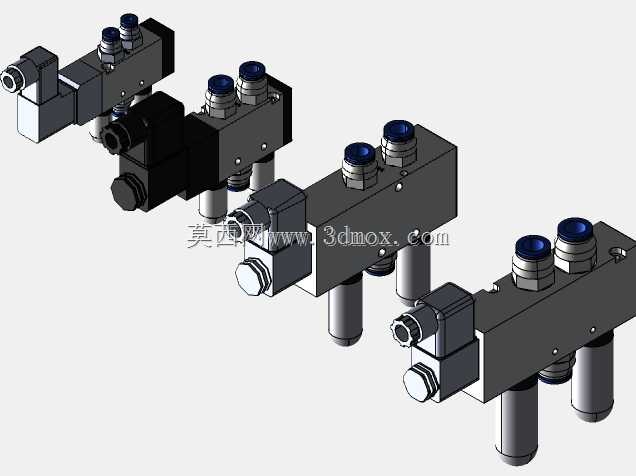

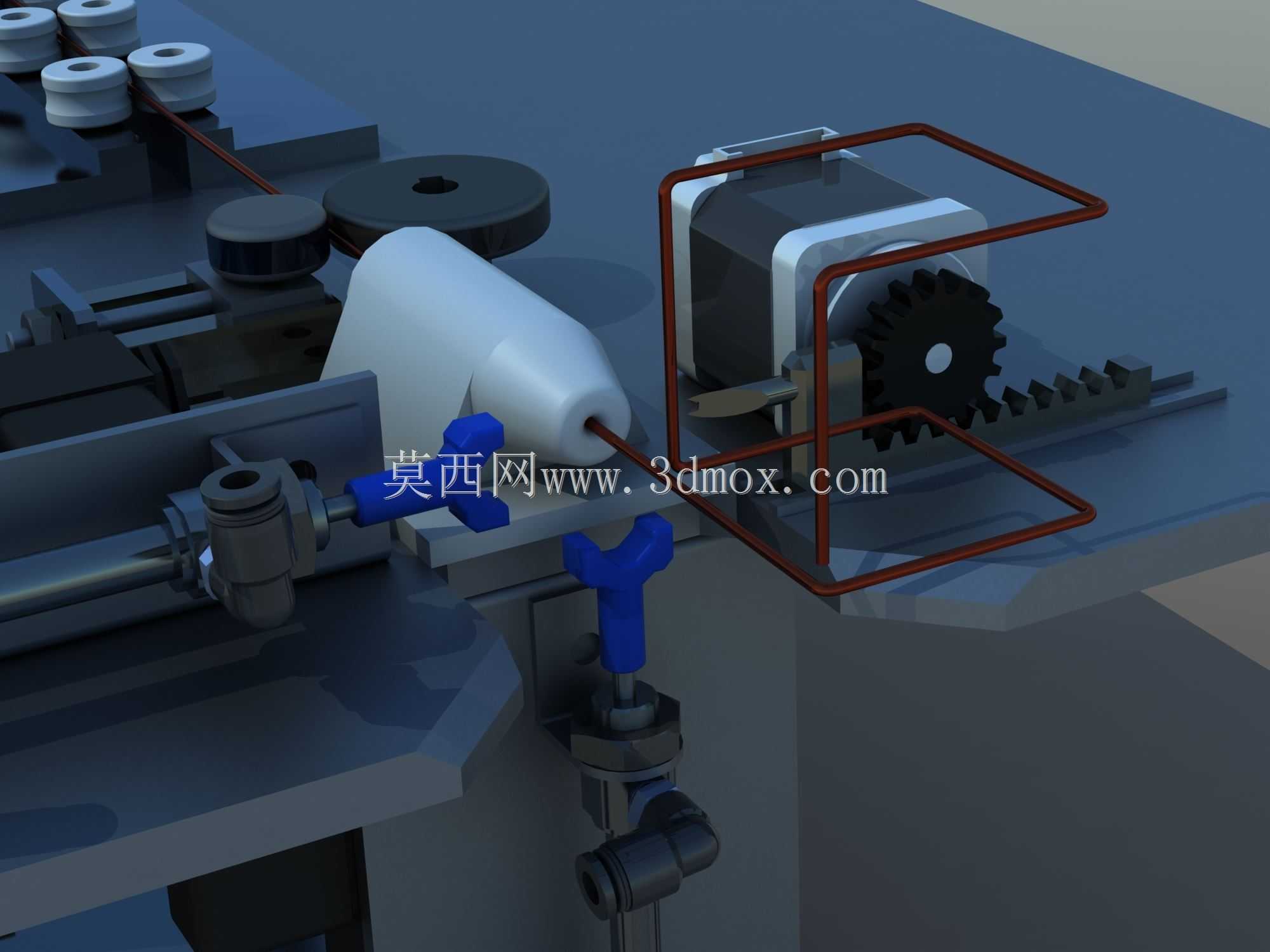

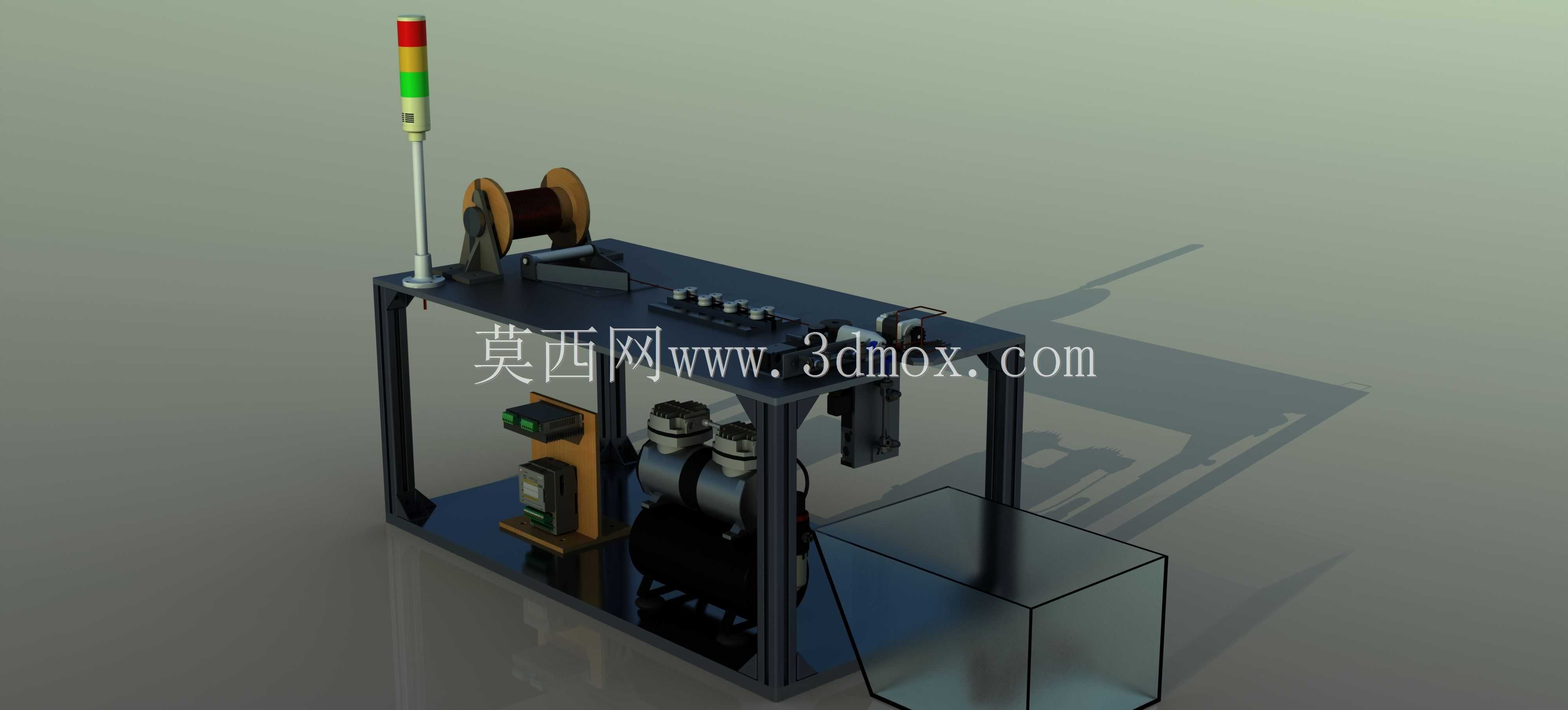

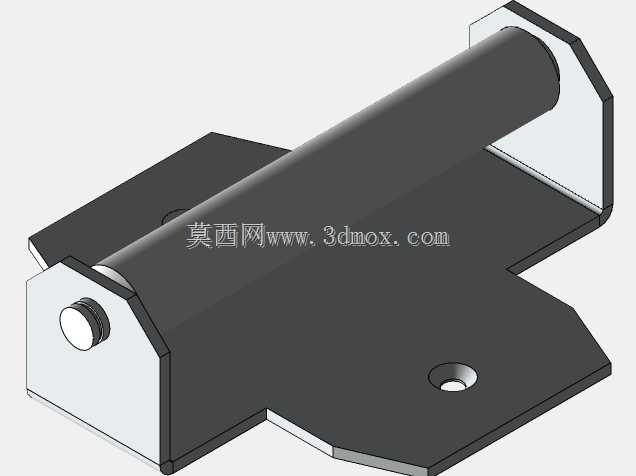

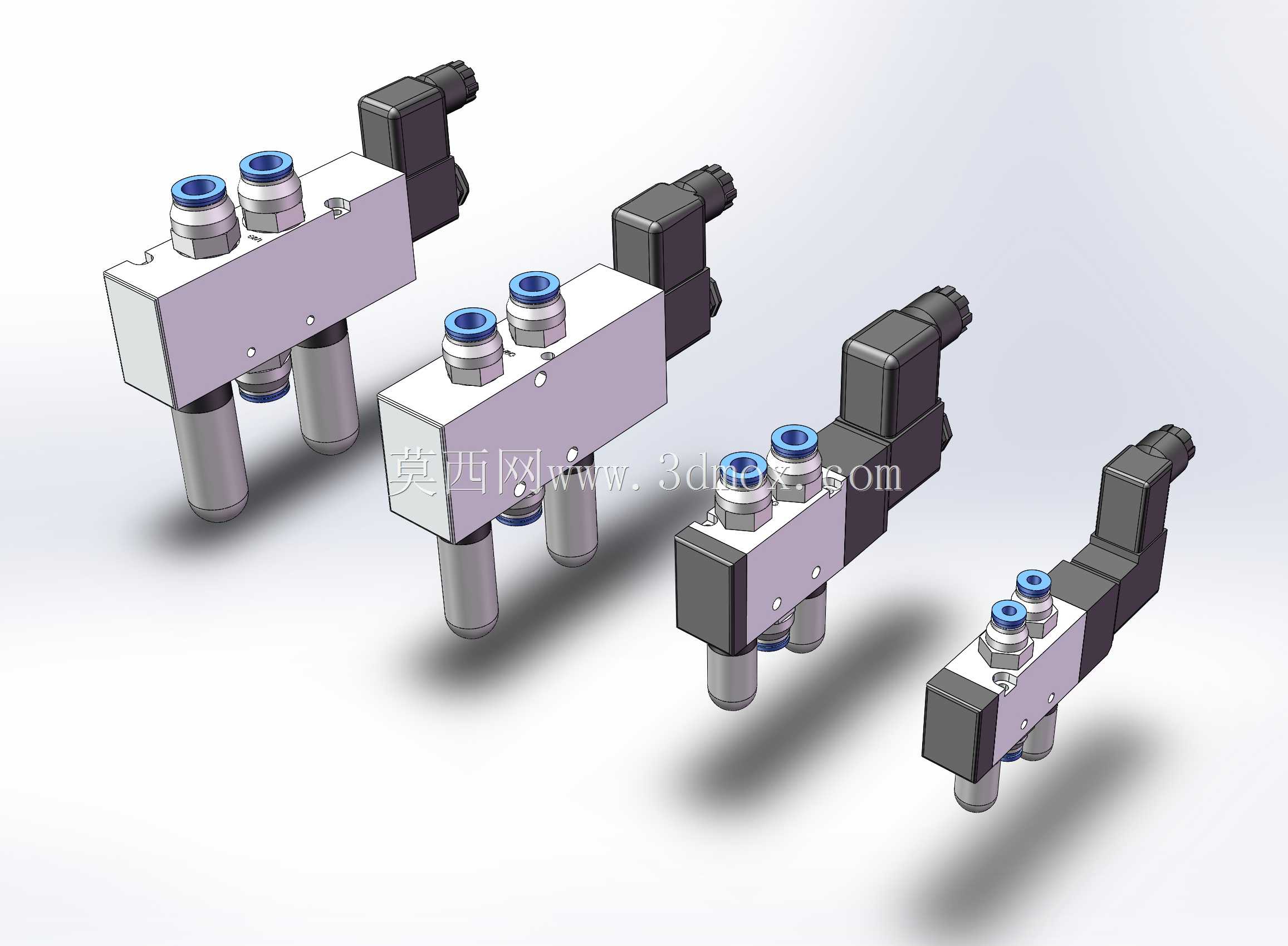

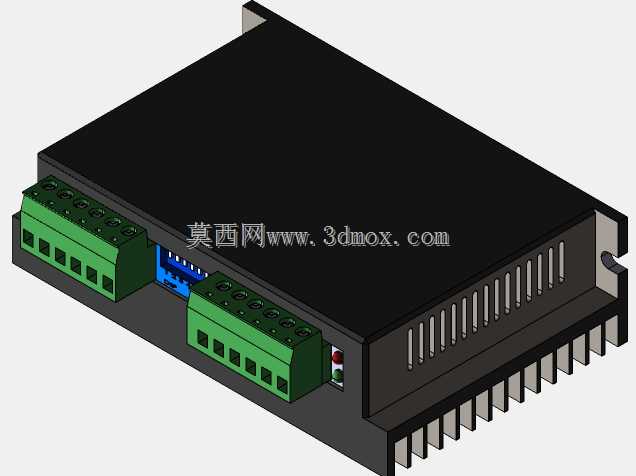

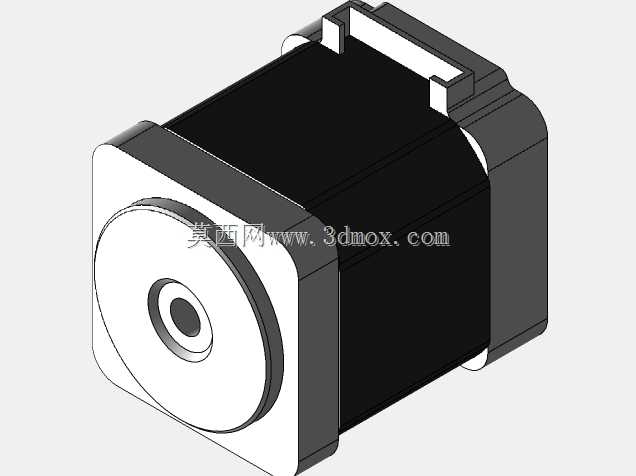

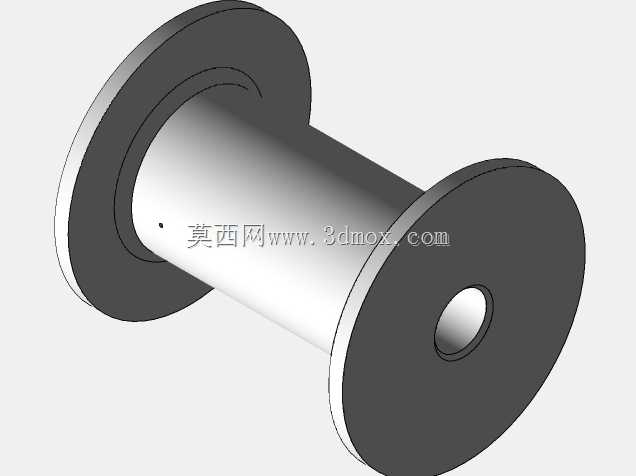

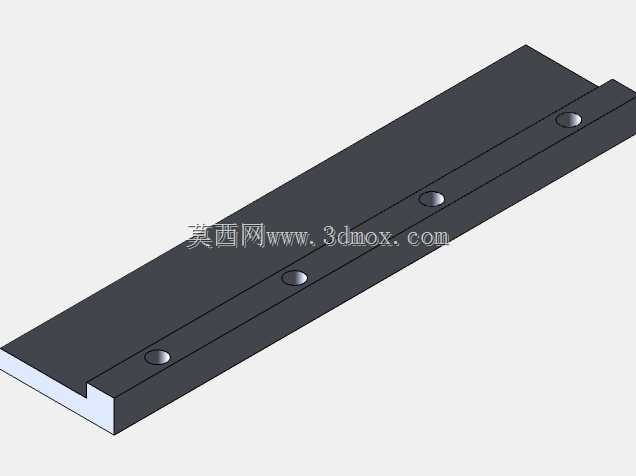

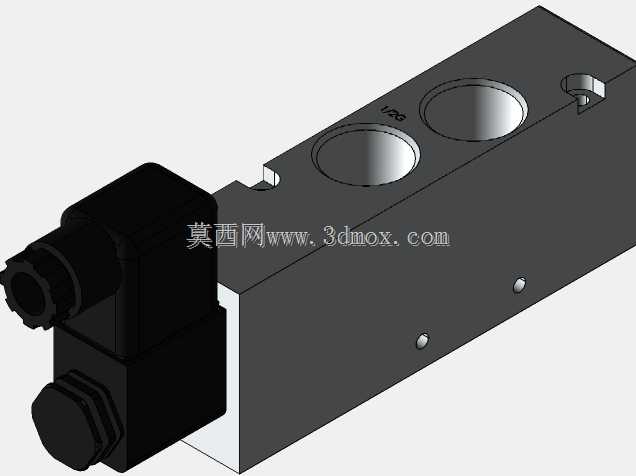

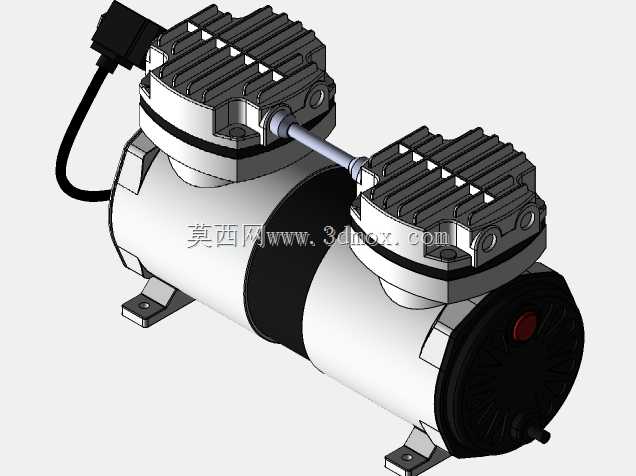

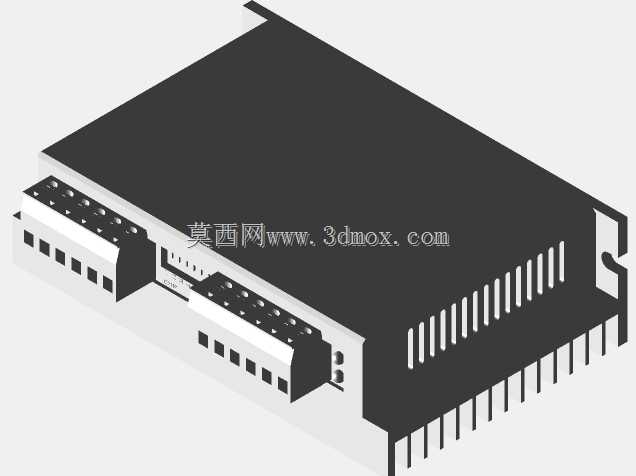

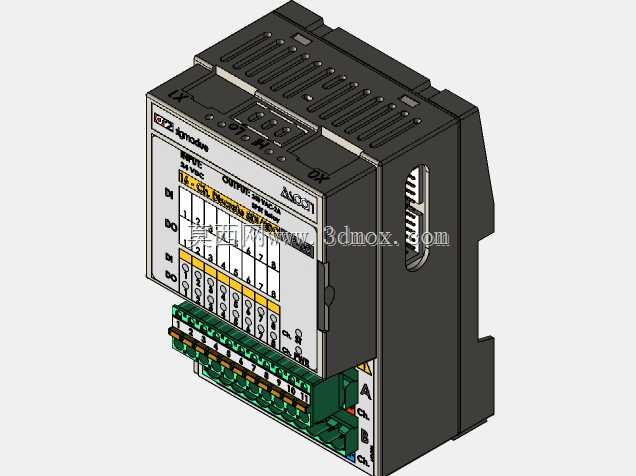

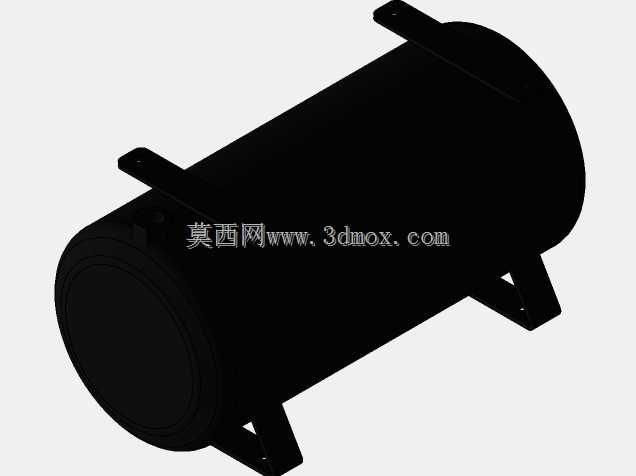

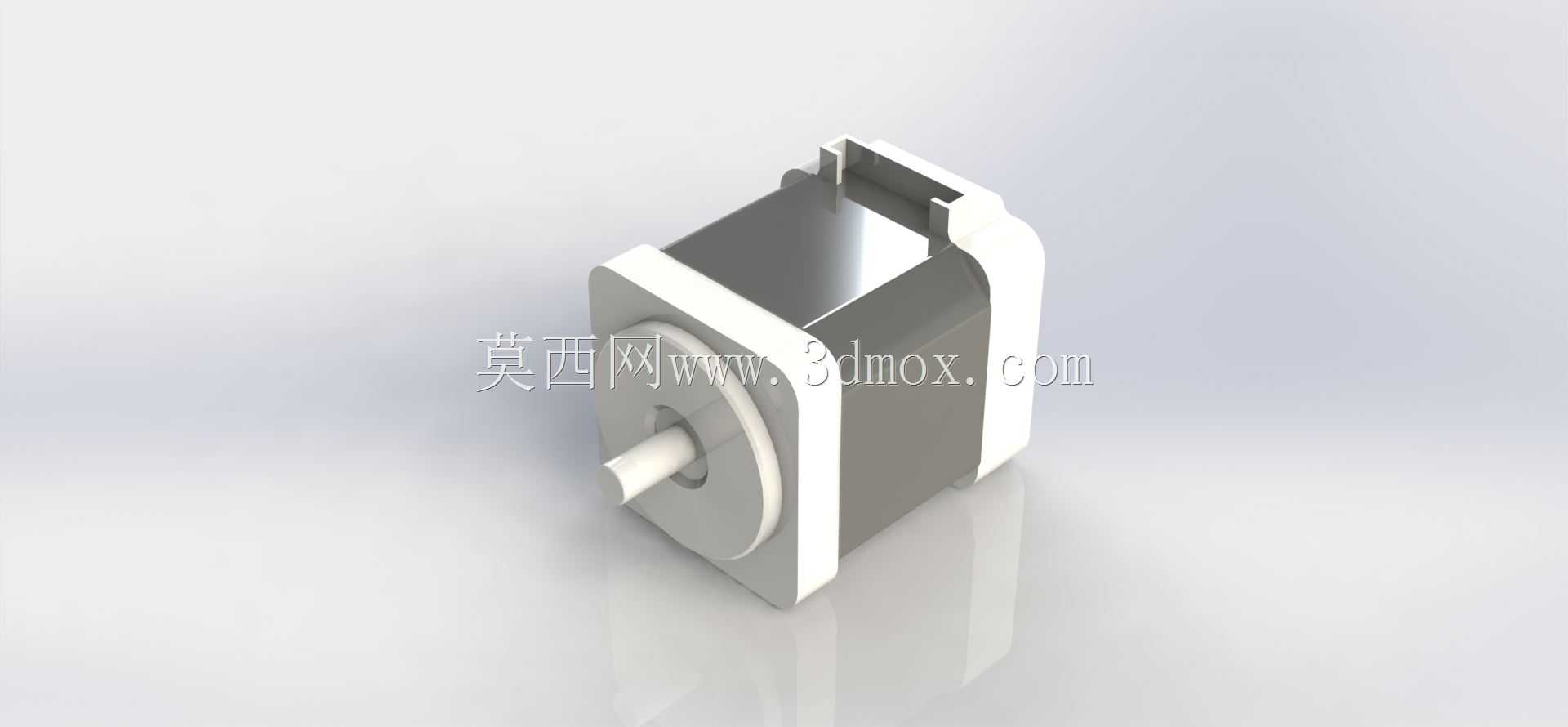

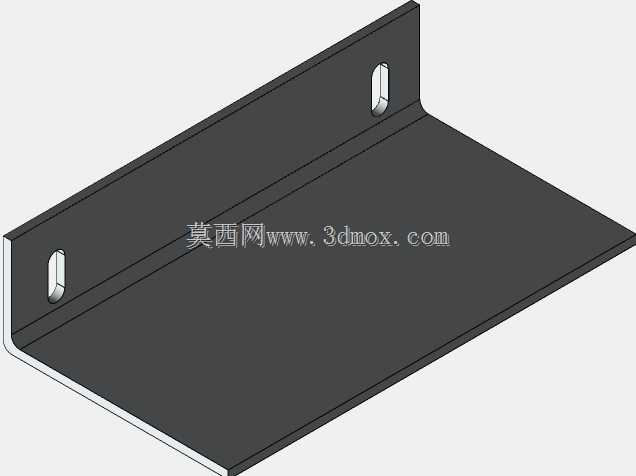

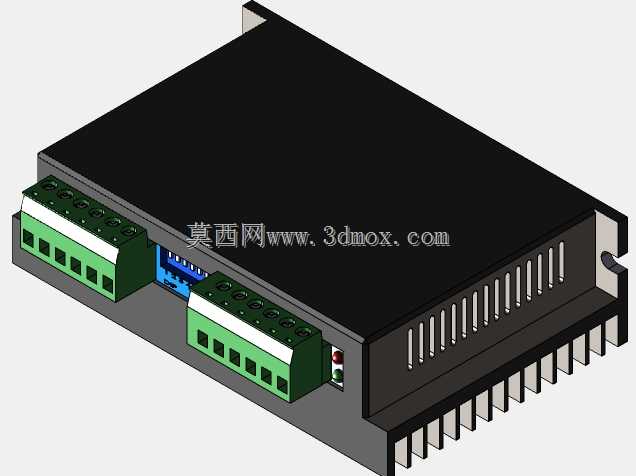

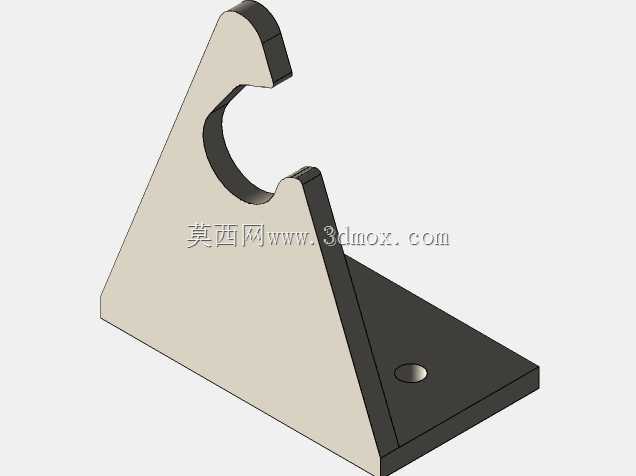

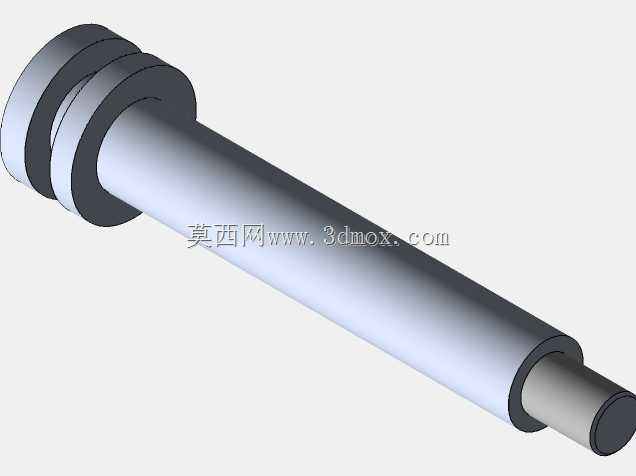

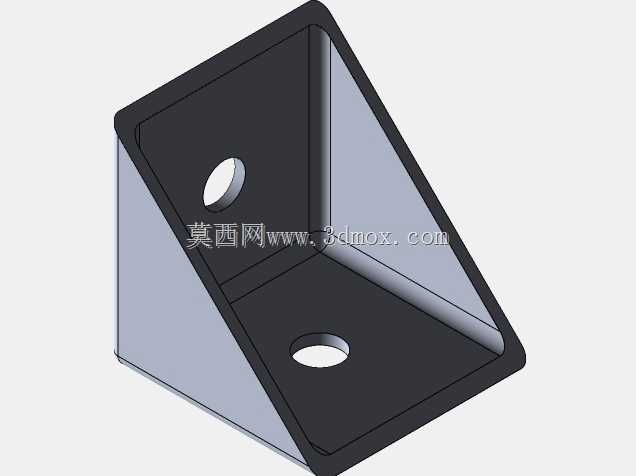

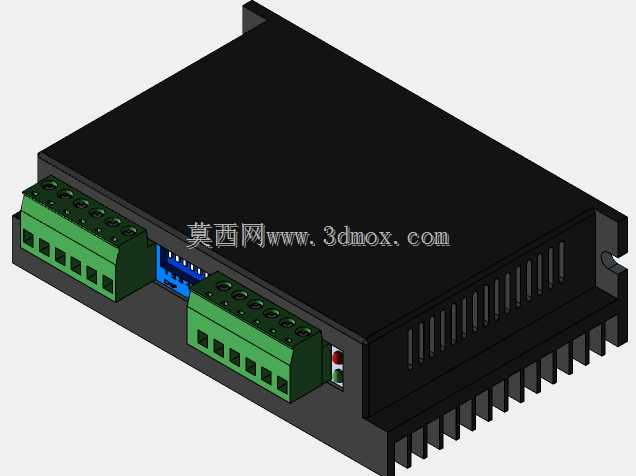

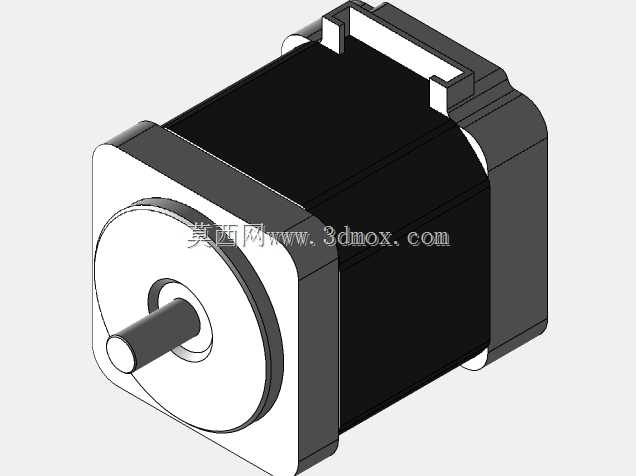

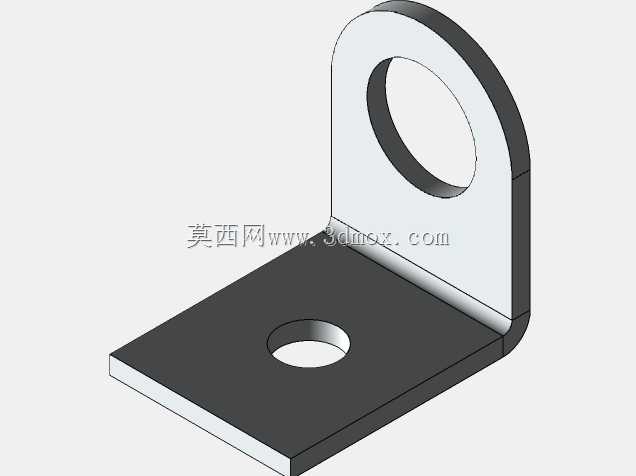

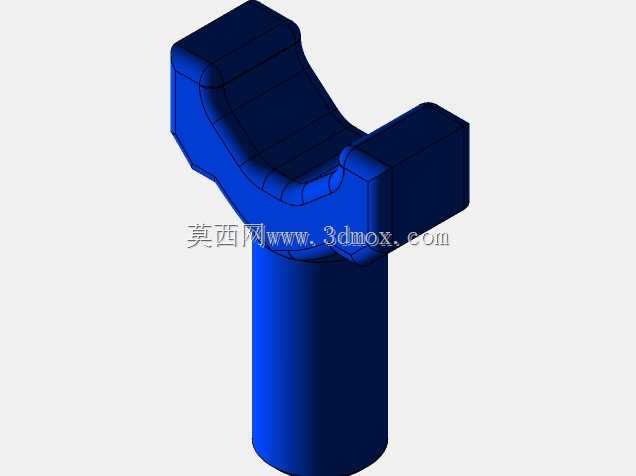

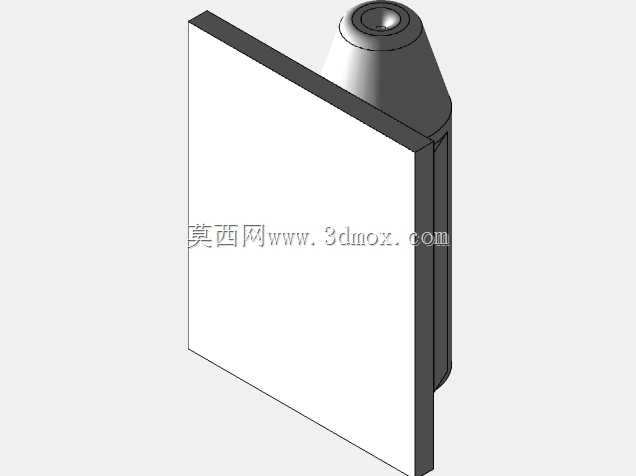

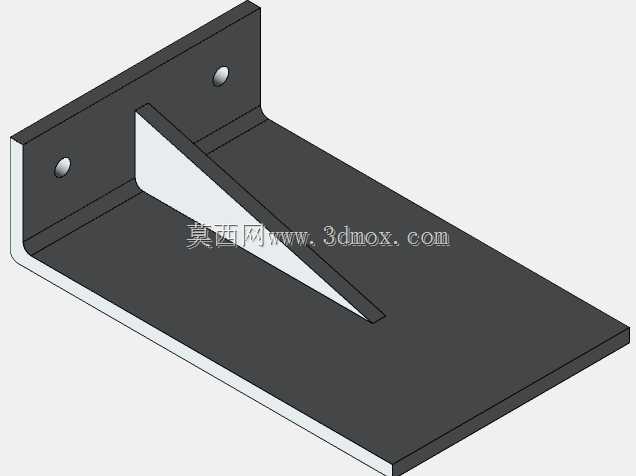

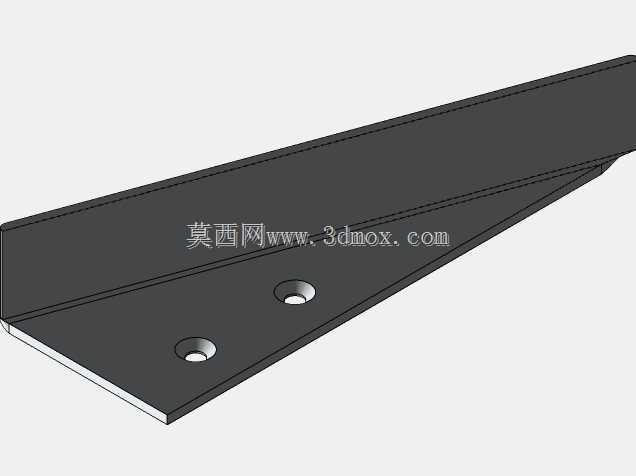

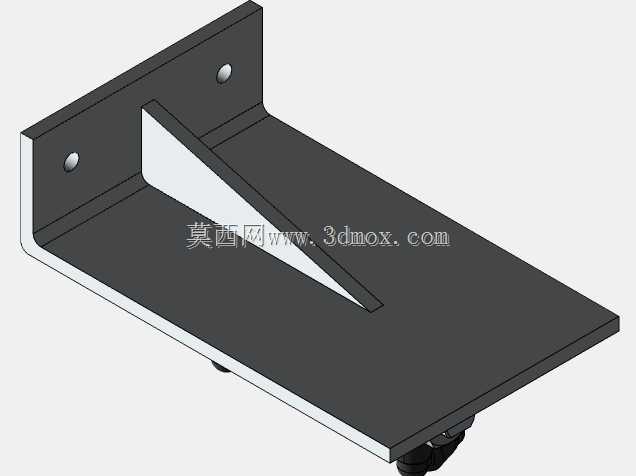

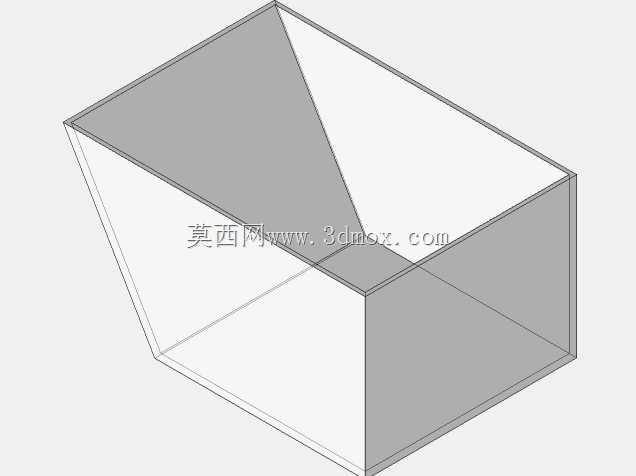

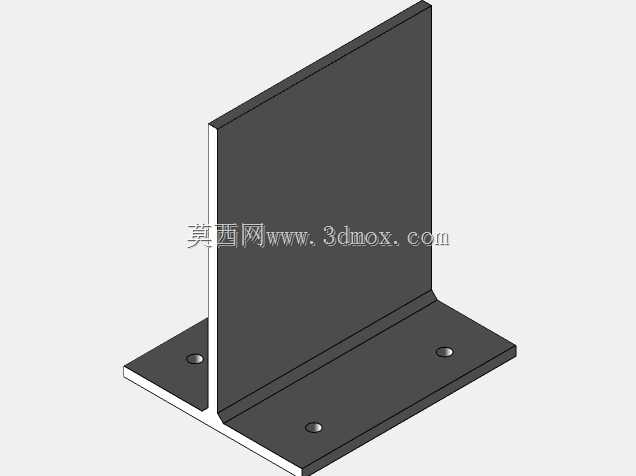

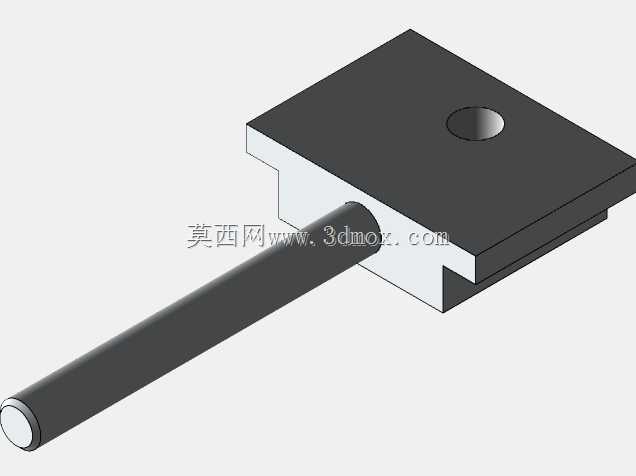

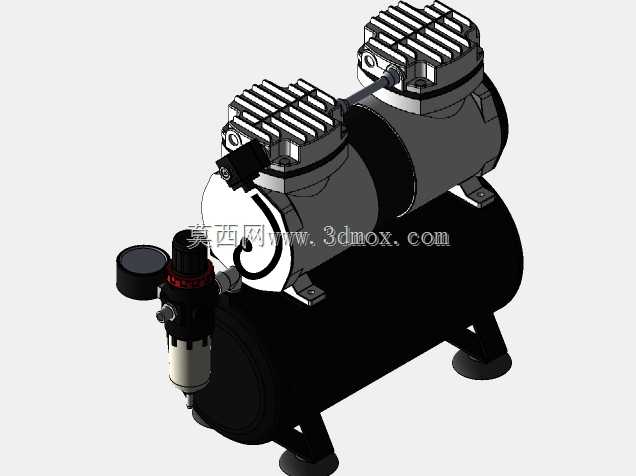

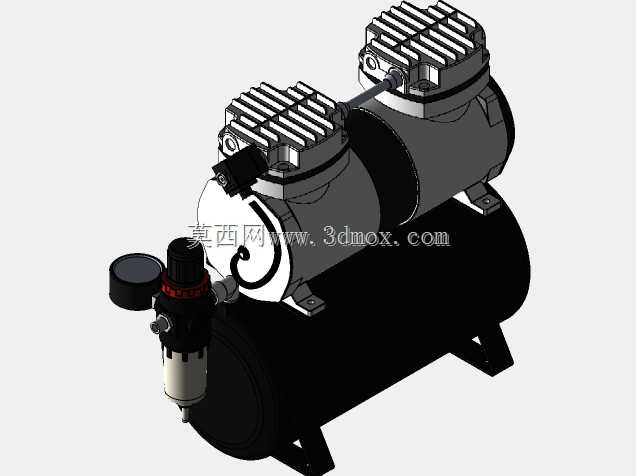

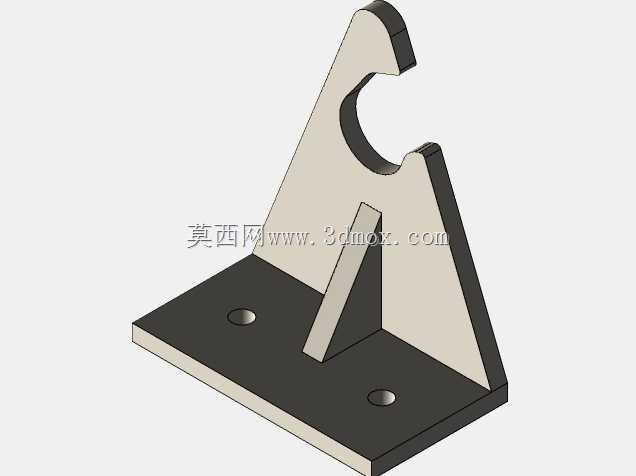

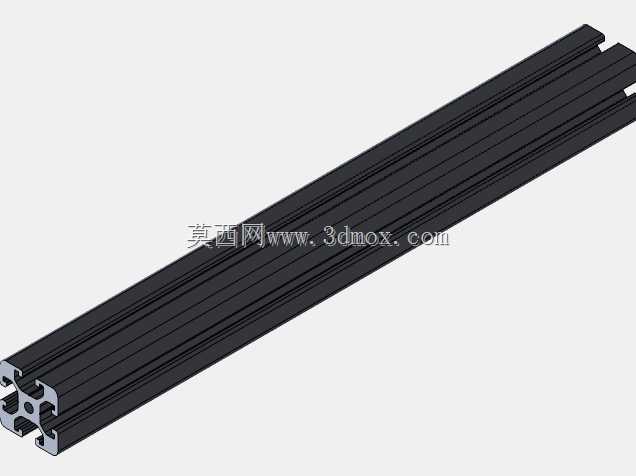

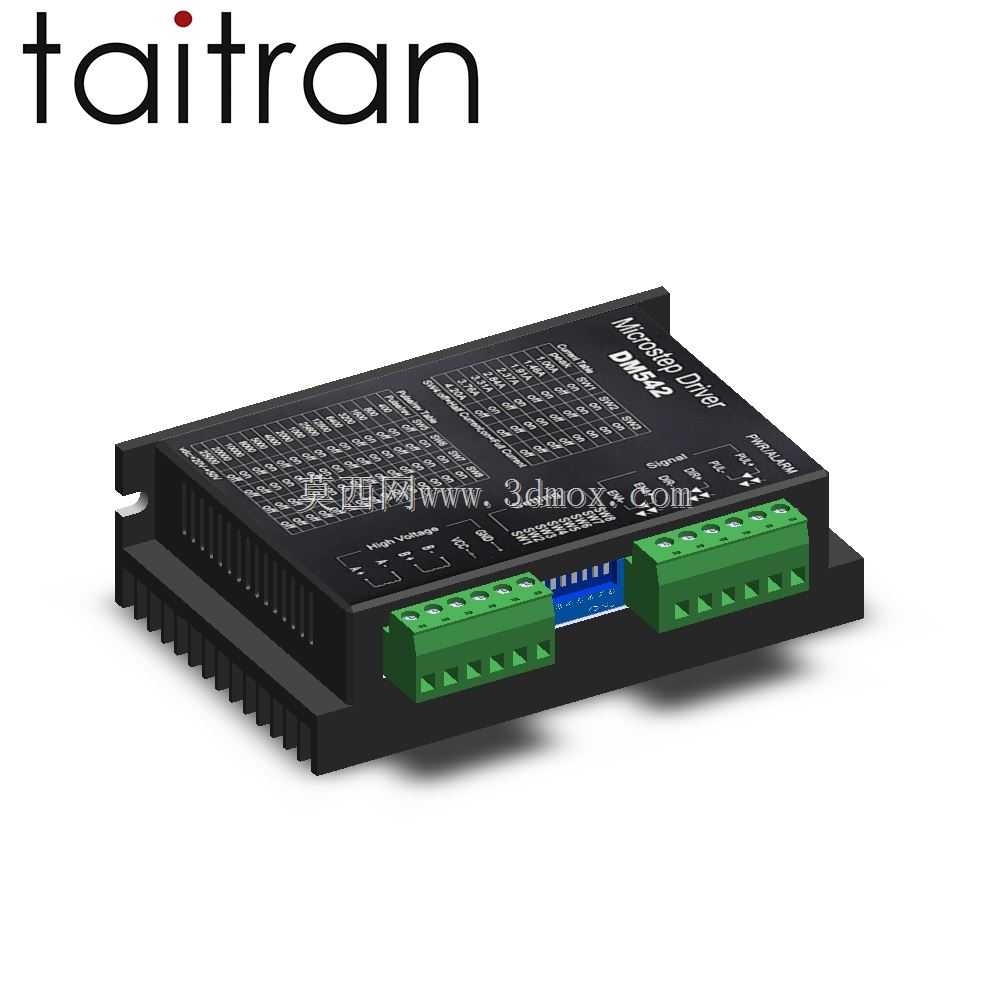

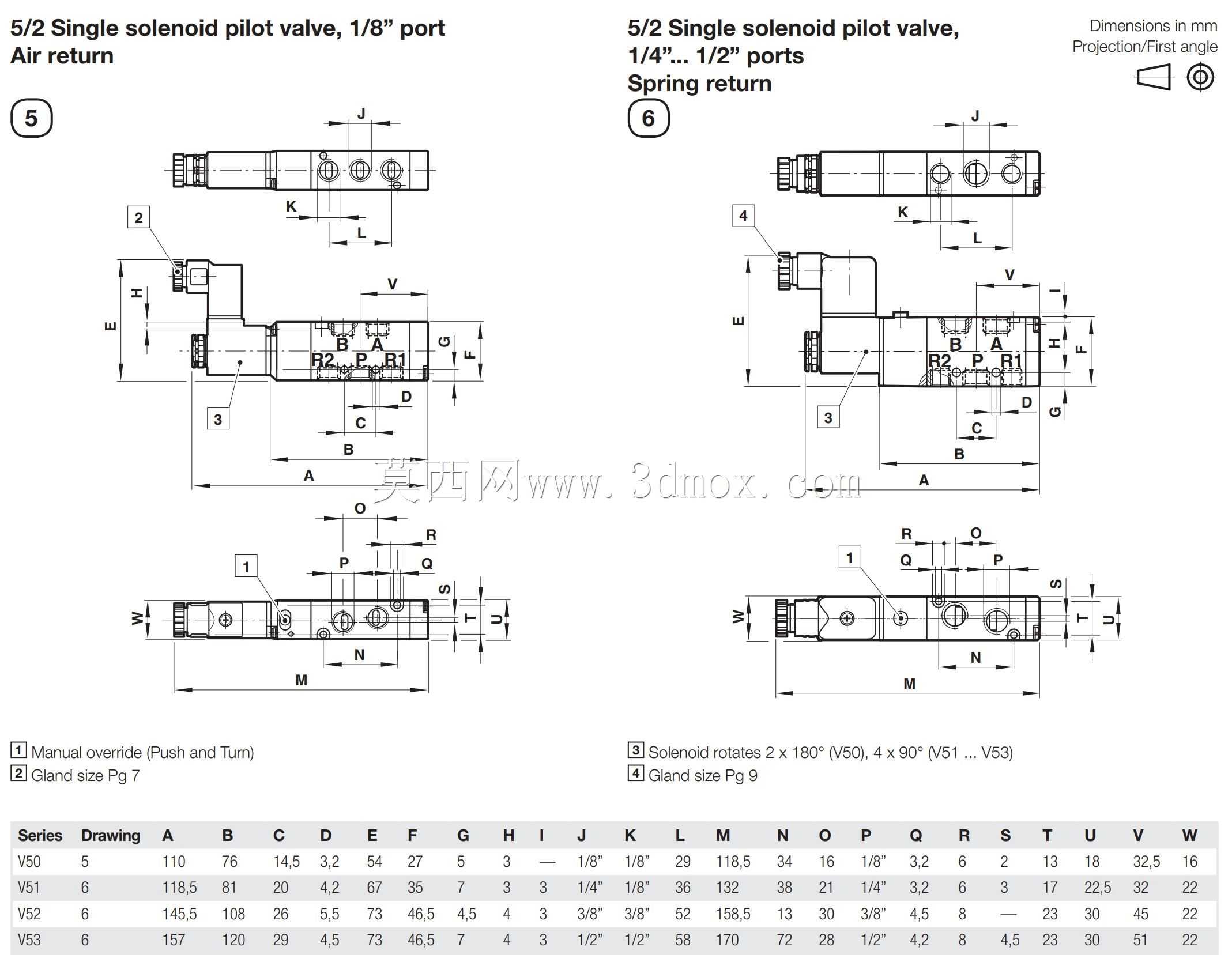

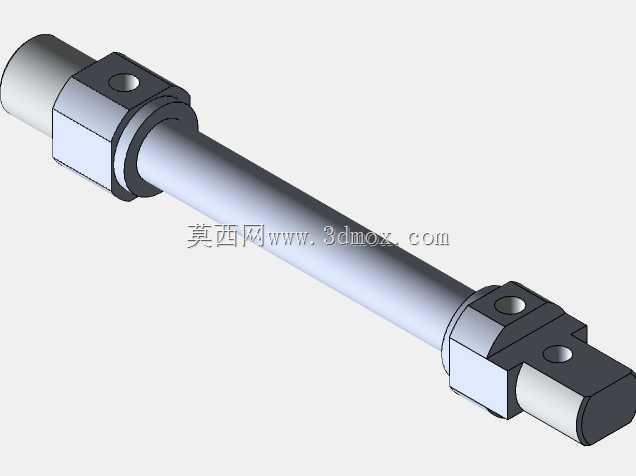

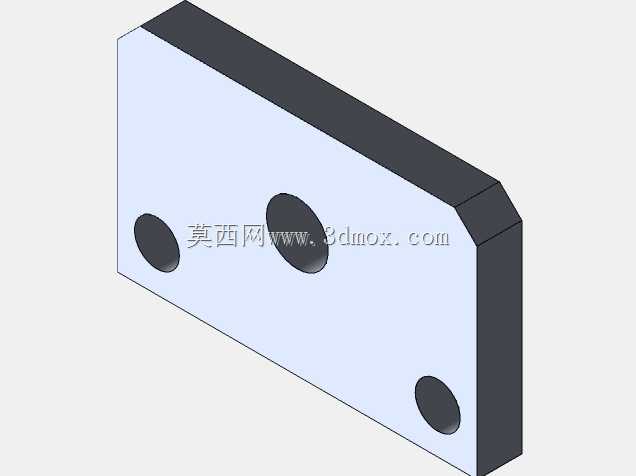

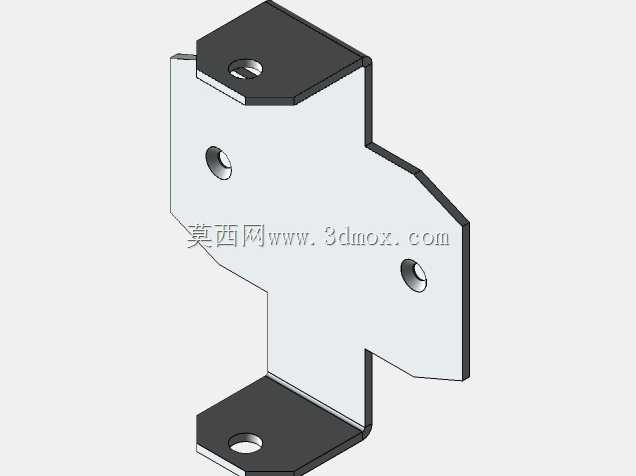

在五金线材制品的批量加工场景中，直径2mm金属丝的折弯成型是常见工序，这类工序普遍存在于五金挂件、小型线材框架、电器内部走线支架的生产环节，传统手动折弯依赖人工操作夹具配合手动压合，折弯角度一致性差，生产效率难以满足小批量多批次的加工需求，这款双气缸驱动的气动折弯结构，正是针对这类细径金属丝的折弯需求设计。设备整体采用台式安装布局，所有执行元件与传动结构均集成在同一安装基板上，安装时只需将基板固定在常规工作台面即可，不需要额外搭建大型机架，整体占用的操作空间较小，适合小型五金加工车间、教学实训工位的布置需求。设备的执行端配置两个独立气缸，分别负责送料定位与折弯压合动作，其中定位气缸负责在折弯前将金属丝压紧固定，避免折弯过程中线材窜动导致的尺寸偏差，折弯气缸通过齿轮齿条结构将直线往复运动转化为折弯摆臂的回转运动，相比直接采用气缸推压的折弯结构，齿轮齿条传动的输出力矩更稳定，折弯角度的重复精度更高，可通过调整气缸行程限位来适配不同角度的折弯需求。设计过程中，线材的走料路径经过多组导向轮约束，导向轮采用带圆弧槽的结构，槽型尺寸与2mm金属丝的直径匹配，可避免走料过程中线材出现刮伤、卡滞的问题，走料路径上设置的手动调节阀门可控制气路通断与气压大小，操作人员可根据不同材质金属丝的硬度调整输出压力，避免硬度过高的线材折弯时出现开裂，或是软质线材折弯时出现过度变形。设备的部分连接紧固件、导向轮、气路接头均采用行业通用标准件，在后期维护更换时不需要单独定制加工件，可降低设备的运维成本，折弯工位的模具块采用可拆换设计，针对不同折弯半径的需求，只需更换对应尺寸的模具块即可快速切换加工规格，不需要对整体结构进行大幅改动。从安装边界来看，设备的气路接口统一布置在基板侧下方，外接气源管路时不会与上方的运动部件产生干涉，所有运动部件的活动行程均设置在基板轮廓范围内，操作时不会出现部件超出工作台边缘的安全隐患，适合单人单机操作，操作人员只需完成金属丝上料、触发气路开关即可完成单步折弯动作，相比手动折弯的作业方式，可大幅降低操作人员的劳动强度，同时提升折弯件的尺寸一致性。
