小型轻便皮带输送设备结构设计

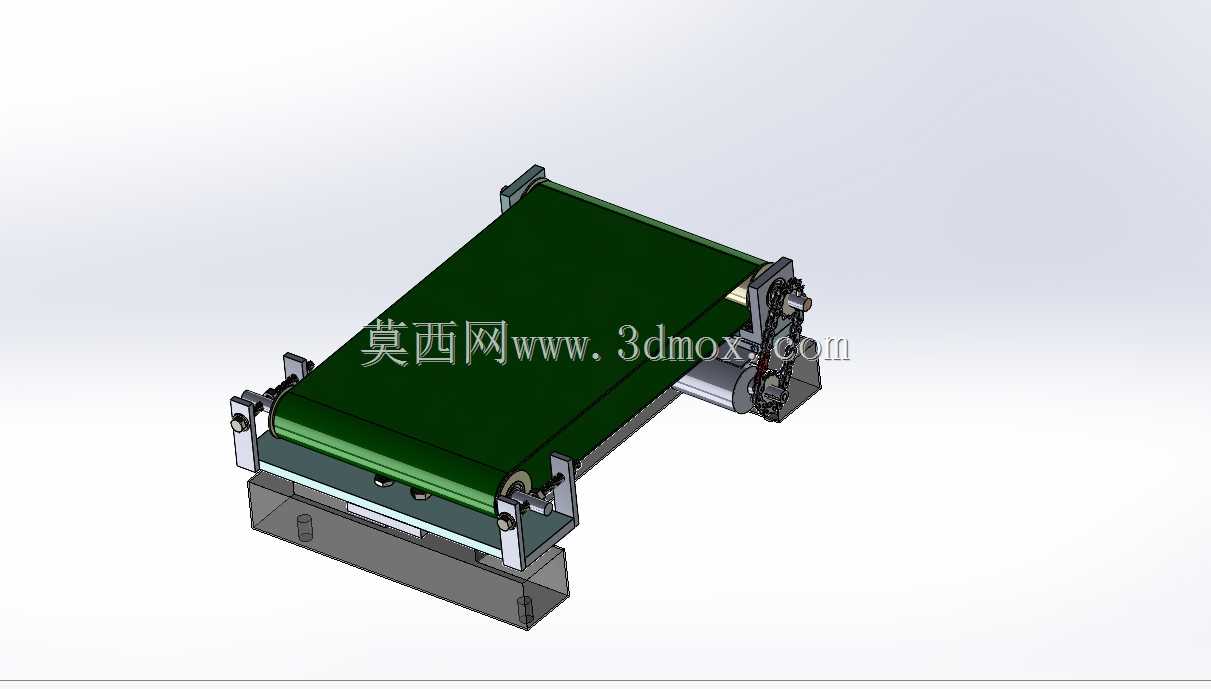

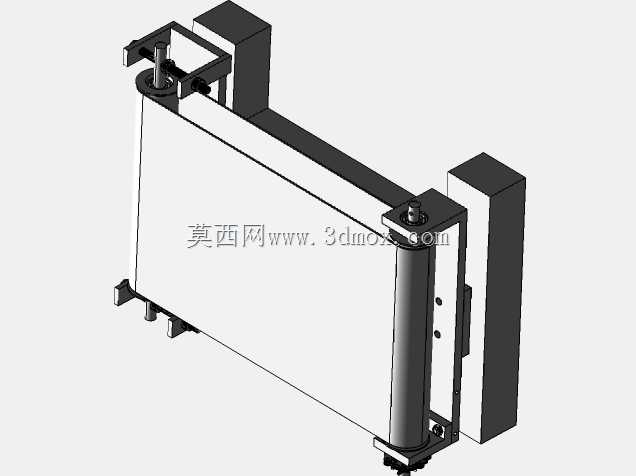

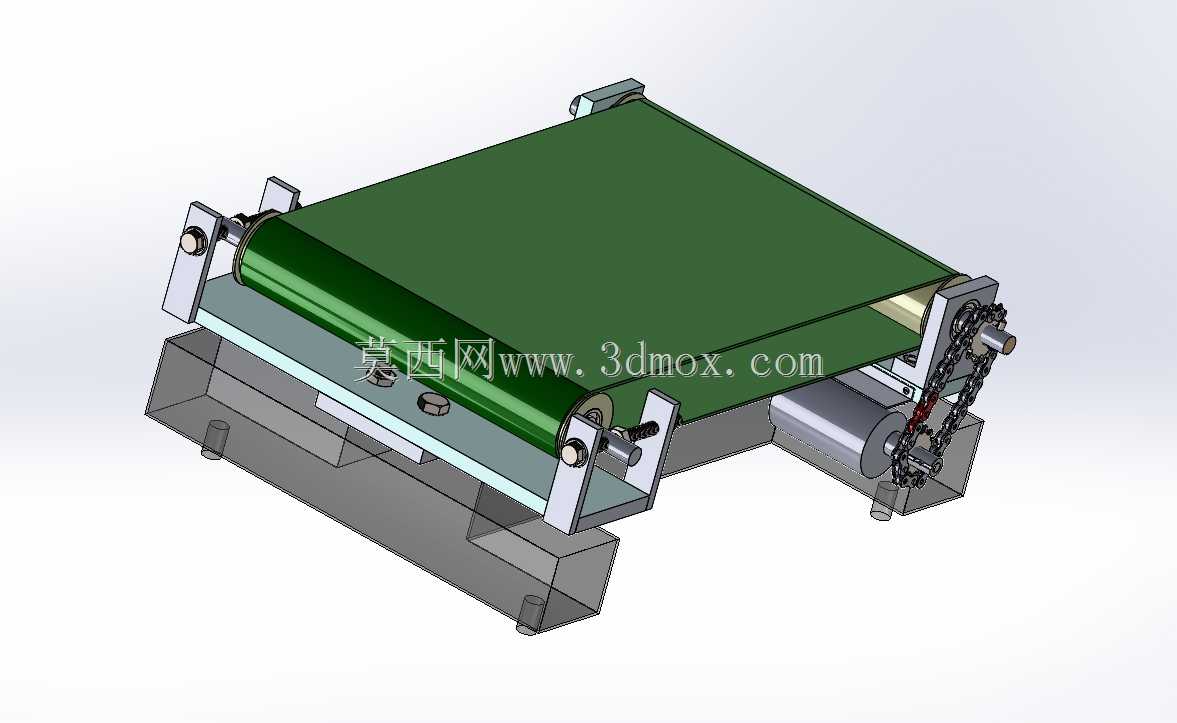

这款小型轻便皮带输送设备，主要面向狭小作业空间内的短距离物料转运场景设计，可广泛应用于电子元器件装配线的工序间物料传递、小型五金零件加工工位的工件流转、包装工序的成品输送、实验室样品分拣传输等场景，能够适配桌面安装、机架嵌入式安装、小型生产线接驳等多种安装需求，解决传统大型输送机无法适配紧凑空间、小载荷轻量输送场景成本过高的痛点。设备整体采用紧凑化布局设计，主体框架采用轻量化金属型材搭建，在保证结构刚性满足日常轻载输送需求的前提下，尽可能压缩设备整体占用空间，底部预留标准化安装孔位，可直接固定在工作台面、配套机架或者生产线接驳位，安装边界灵活，既可以独立作为单工位输送单元使用，也可以多台拼接组成更长的输送线体，适配不同长度的输送路径需求。设备的核心输送载体为绿色防滑PVC皮带，皮带表面具备适中的摩擦系数，既可以避免输送过程中小型工件出现打滑偏移的问题，也不会因摩擦力过大导致工件取放受阻，皮带张紧机构设置在设备两端的辊筒安装位，可通过侧边的调节螺栓快速调整皮带张紧度，补偿皮带长期运行产生的蠕变松弛，无需拆解设备主体即可完成日常维护调整。驱动单元采用侧装式布局，将驱动电机与传动组件集成在设备端部的侧方位置，不会额外占用输送面下方的空间，也避免了驱动组件突出输送线主体影响周边设备布置，传动结构采用同步带传动方案，传动过程平稳无明显冲击，运行噪音低，能够满足车间安静作业的需求，输送速度可根据实际生产需求适配对应调速组件，实现不同节拍下的物料输送匹配。设备两端的辊筒采用精密轴承支撑，转动阻力小，长期运行无卡顿，输送面下方设置有平整的承托板，能够为皮带提供稳定的支撑，避免输送过程中皮带因工件重量出现下凹变形，保证输送面的平整度，适合输送扁平类小型工件、盒装成品、零散小零件等多种类型的物料，承托板与皮带之间预留合适间隙，不会产生额外的运行摩擦阻力。设备整体结构简洁，外露部件均做了圆角防护处理，没有尖锐突出结构，避免作业过程中剐蹭操作人员，日常清洁维护时只需擦拭皮带表面与框架即可，无需复杂的保养流程，能够长期稳定运行在常规工业生产环境中，为轻载短距离物料输送提供高性价比的解决方案。
