小型数控雕刻机专用快装式工件夹持钳口

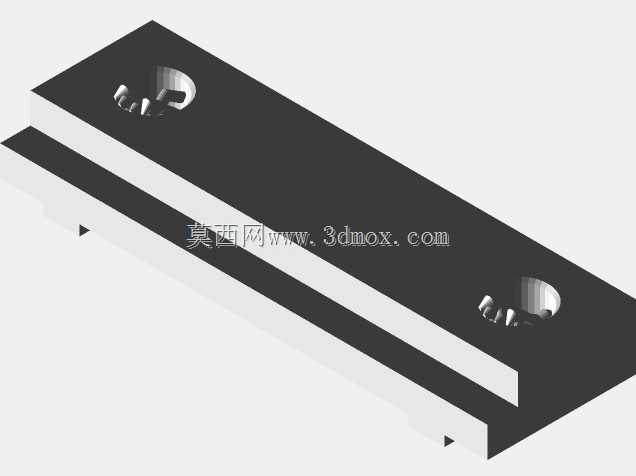

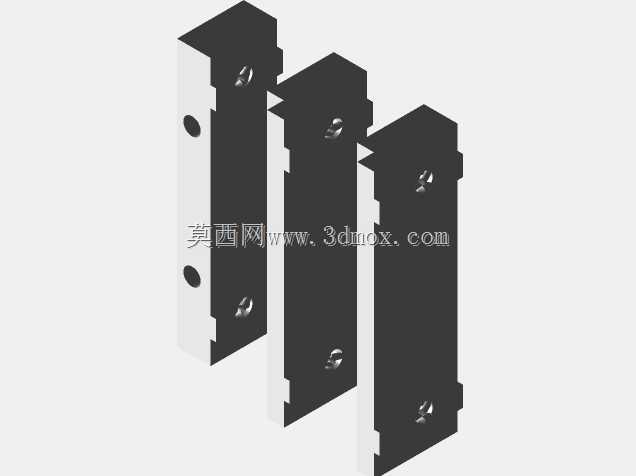

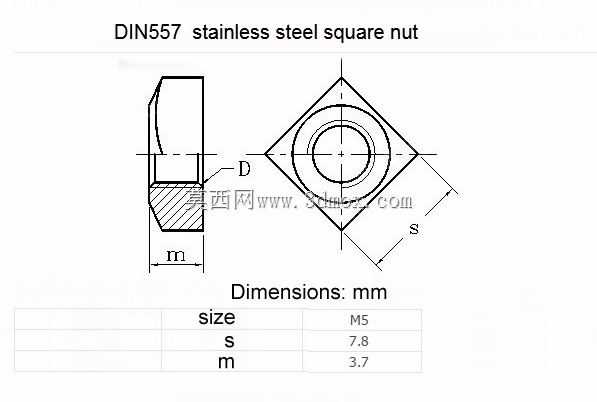

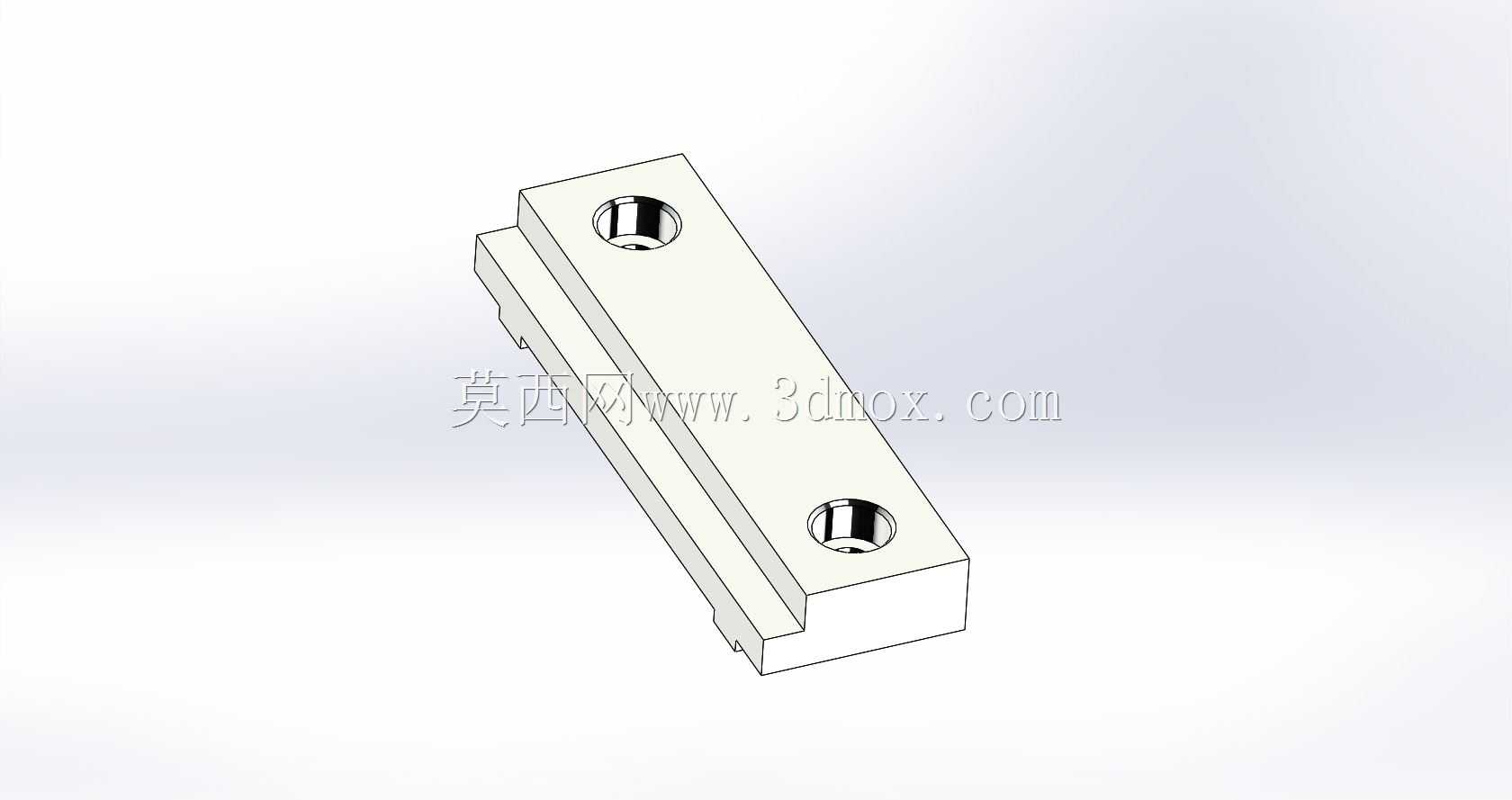

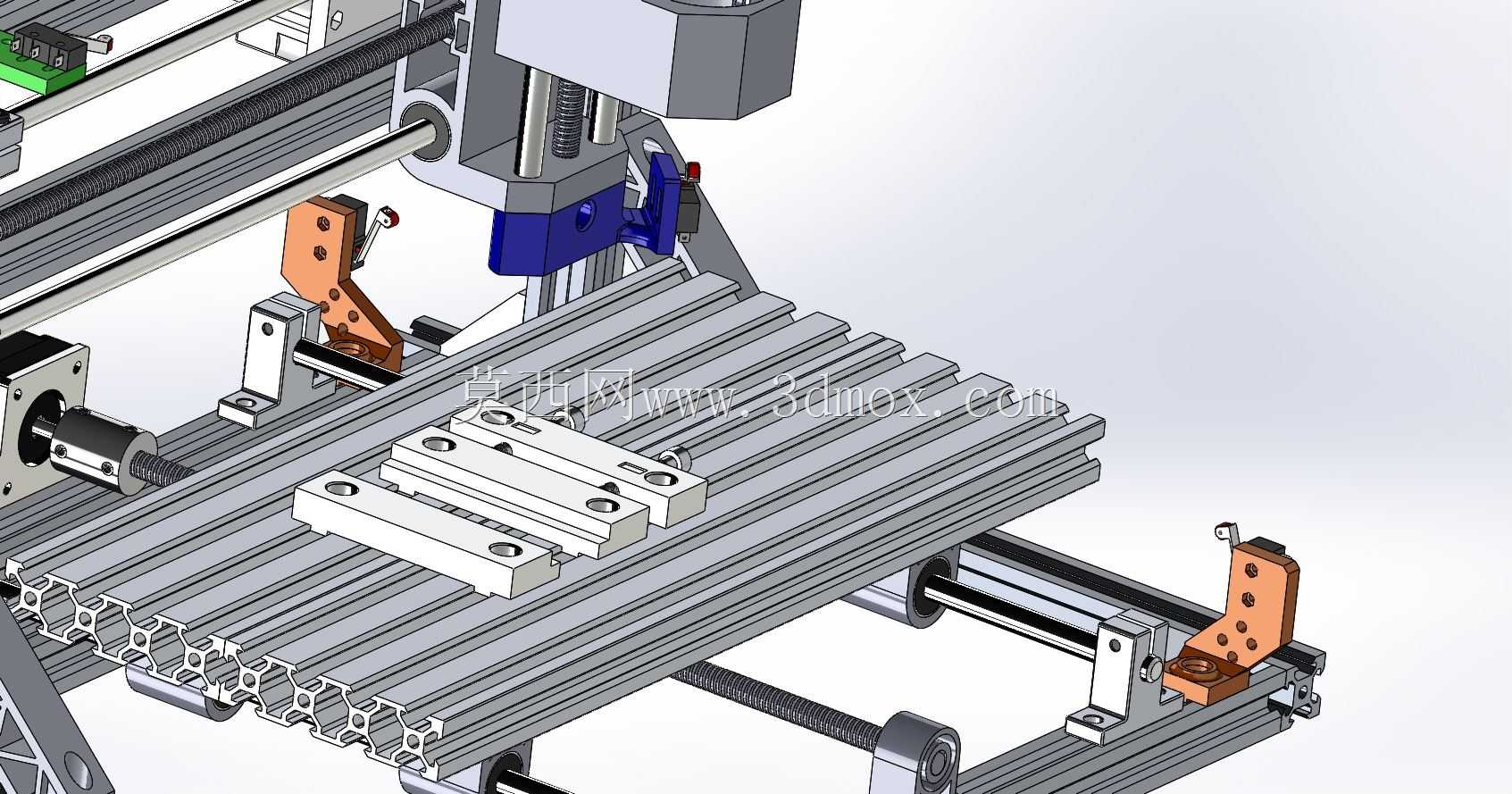

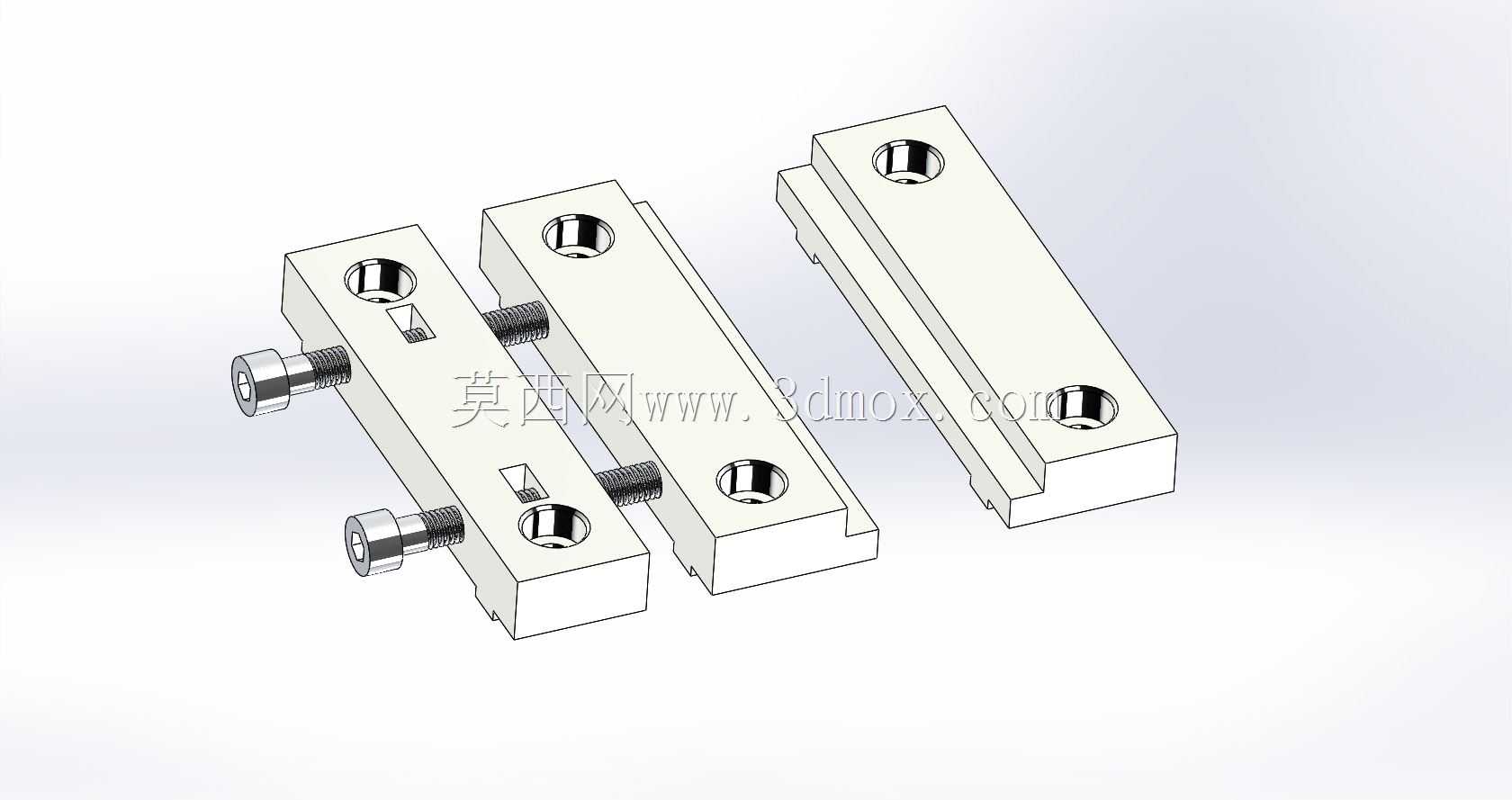

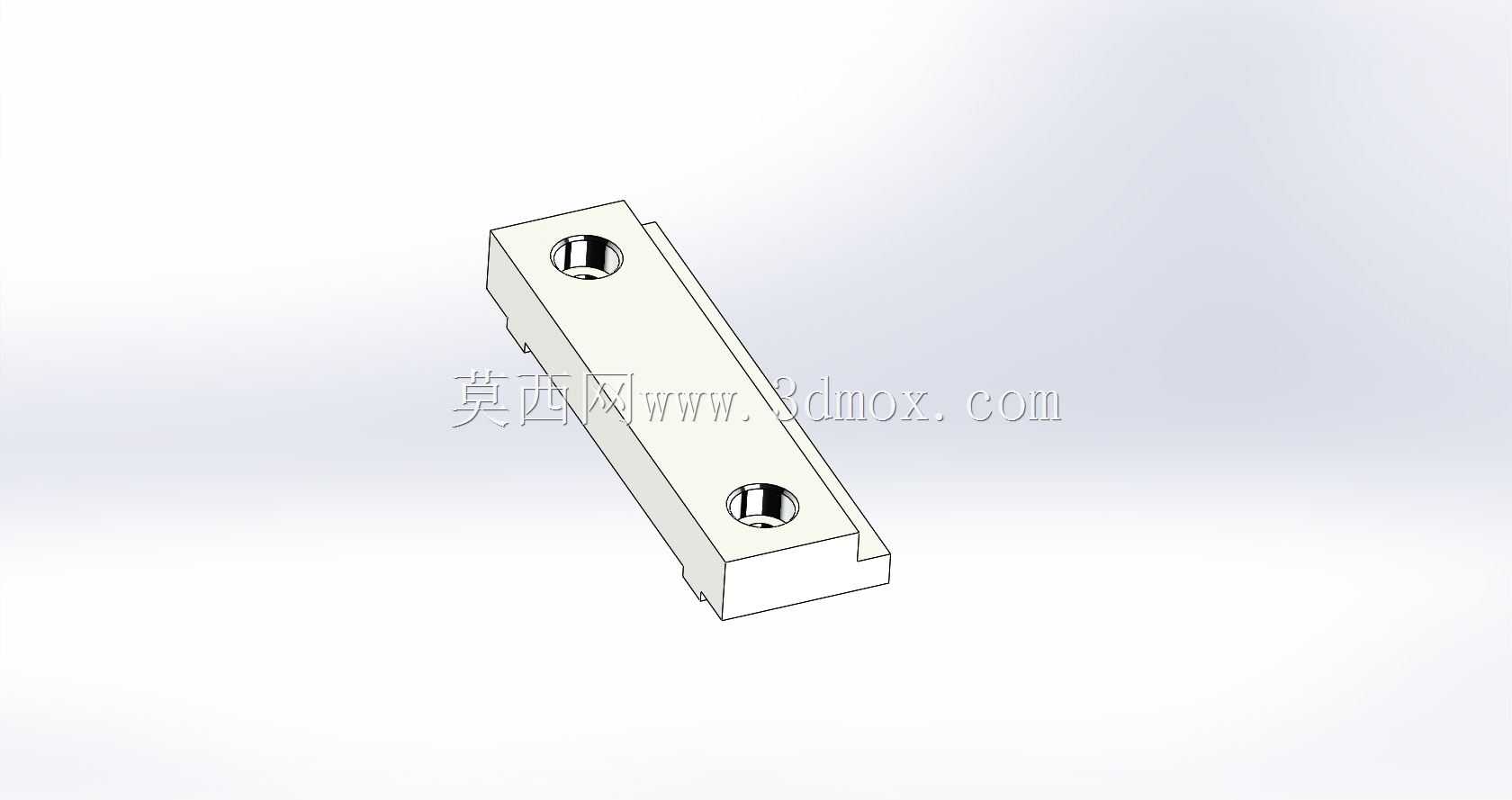

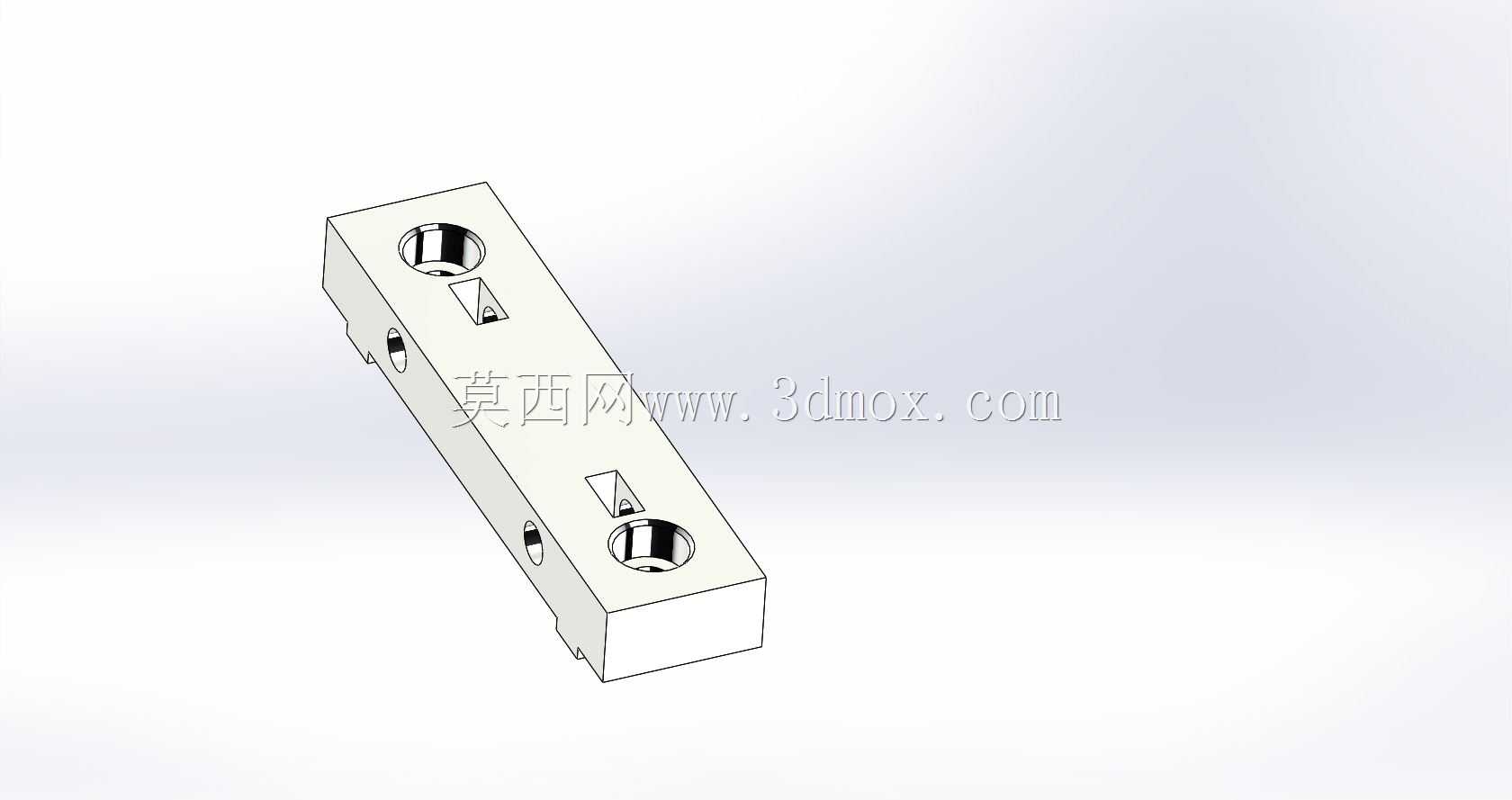

这套夹持钳口专为桌面级小型数控雕刻设备的工件装夹场景设计，适配常规铝型材框架搭建的轻型数控加工平台，主要解决小型数控设备加工薄型板材、异形小零件时的装夹定位难题，可广泛应用于个人DIY加工、教学实训场景下的软金属、塑料、木材等材质工件的固定作业，避免加工过程中工件移位导致的加工尺寸偏差、材料报废问题。整套钳口共包含三个独立夹持组件，其中一个组件预置两个M5规格方形螺母嵌入位，配套M5x40mm规格的锁紧螺钉实现钳口的开合锁紧动作，剩余两个夹持组件通过六颗M5x10mm螺钉配合T型螺母固定在设备的铝型材工作台基面上，安装时无需对原有工作台进行二次打孔改造，可顺着铝型材的T型槽灵活调整夹持间距，适配不同外形尺寸的工件装夹需求。设计过程中充分考虑了桌面级设备的轻量化使用需求，所有钳口组件均可采用100%填充的3D打印工艺制作，结构自带支撑加强筋，打印完成后无需额外添加支撑结构即可直接使用，大幅降低了配件的制作成本与制作门槛。钳口的夹持接触面做了防滑纹理处理，锁紧时可均匀分散夹持压力，既能够保证足够的夹持摩擦力避免工件打滑，又不会因为夹持力过于集中在软质工件表面留下压痕。安装边界完全适配3018系列数控设备的2020型铝型材工作台尺寸，安装后不会超出设备原有工作台的运动边界，不会干涉X、Y轴的正常进给行程，也不会与Z轴的主轴加工头产生运动干涉。钳口的锁紧操作采用外露式快拧设计，无需借助额外扳手即可手动完成锁紧与松脱，工件装夹与拆卸的操作流程十分便捷，能够有效缩短小型零件加工的装夹辅助时间，提升小型数控设备的加工效率。
