星型排布径向发动机总成安装结构

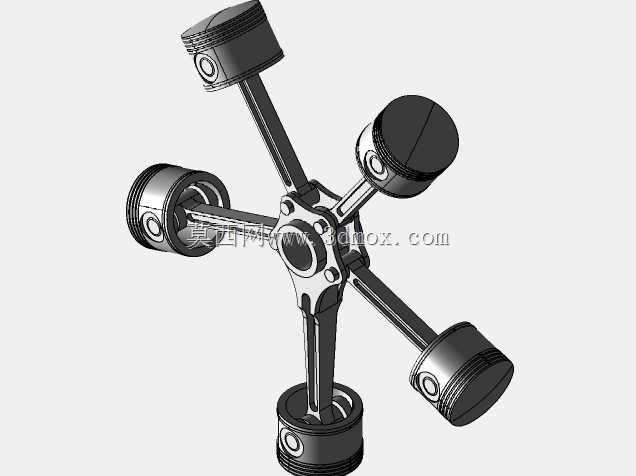

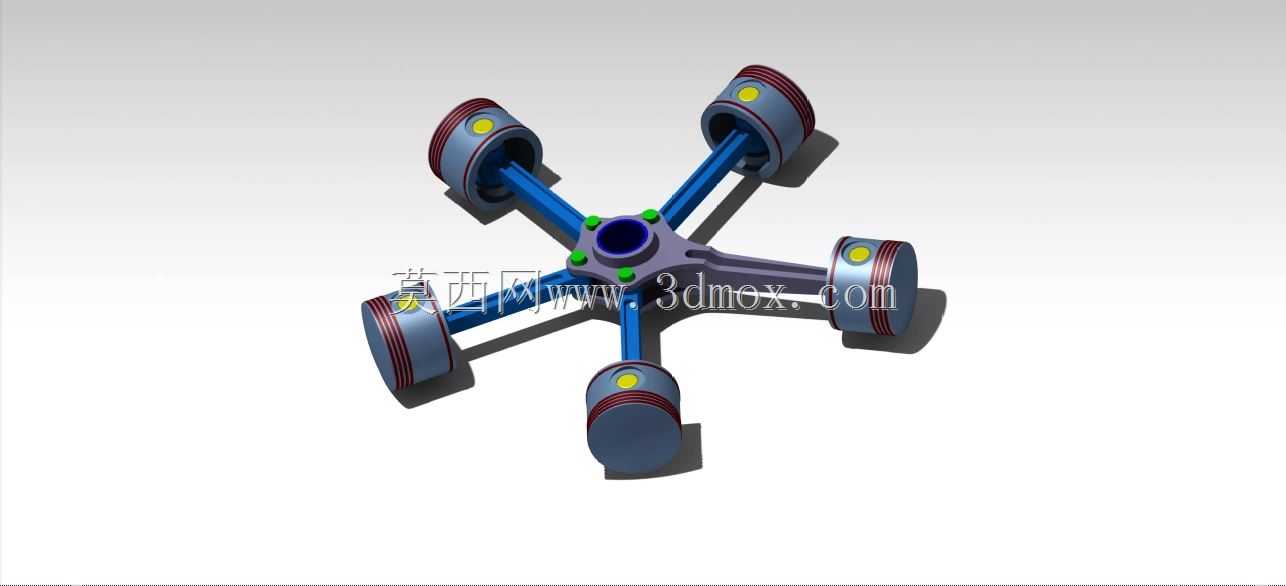

这款径向排布的动力总成结构，是小型航空动力、轻型摩托动力、应急发电动力领域常用的核心动力单元，相较于传统直列、V型排布的动力结构，这类星型布局的动力单元拥有更紧凑的轴向尺寸，能够在有限的机舱径向空间内布置更多做功缸体，在同等排量下大幅缩短动力单元的轴向安装长度，适配轻型飞行器、小型特种作业车辆对动力单元安装空间的严苛要求。从实际应用场景来看，这类结构最早广泛应用于活塞式航空发动机，凭借优异的风冷散热条件、较轻的整机重量、可靠的低速大扭矩输出特性，至今仍在轻型运动飞机、农用植保无人机的燃油动力版本、小型摩托艇、定制款复古摩托车上被大量采用，部分小型固定式应急发电机组也会选用这类结构的动力单元，依托多缸均匀做功的特性降低输出振动，提升供电稳定性。从产品功能特性来看，这套总成围绕中心曲柄铰接连动结构设计，五组活塞连杆组件沿中心轮毂呈等角度星型分布，每一组活塞组件都可独立完成进气、压缩、做功、排气的四冲程循环，相邻缸体的做功冲程均匀错开，能够有效降低曲轴输出的扭矩波动，不需要额外加装大质量飞轮就可以获得平顺的动力输出。中心的铰接轮毂采用等强度设计，所有连杆的铰接点沿中心圆周均匀分布，保证每一组连杆传递的做功推力都能均匀汇聚到中心输出轴上，避免偏载带来的轴瓦异常磨损。设计思路上，这套结构充分利用径向空间拓展缸体数量，所有缸体都暴露在外部气流路径中，不需要设计复杂的水冷夹套、冷却液循环管路，仅依靠缸体外壁的散热鳍片就可以满足持续做功的散热需求，大幅降低了结构复杂度与整机重量，同时中心铰接结构采用统一的润滑通道设计，可通过中心轴的油道向所有连杆铰接点输送润滑油脂，减少分散润滑点的维护工作量。从安装边界来看，这套总成的安装基准为中心轮毂的端面定位孔，所有缸体的外轮廓沿中心呈圆周对称分布，安装时仅需要保证中心输出轴与从动端的同轴度，不需要为单侧缸体预留额外的避让空间，整体安装轮廓呈规则圆柱形态，能够很好地嵌入圆形机舱、圆形车架安装位中，适配各类对径向空间利用率要求较高的安装场景。各活塞组件的外形尺寸保持一致，连杆长度统一，在维修更换时可以实现同规格部件的通用互换，降低后期运维的配件储备成本，同时对称的结构布局也让整机的动平衡调校更加简便，在高转速运转时能够获得更稳定的运行状态，减少振动带来的连接紧固件松脱风险。
