单缸曲柄活塞动力传输结构

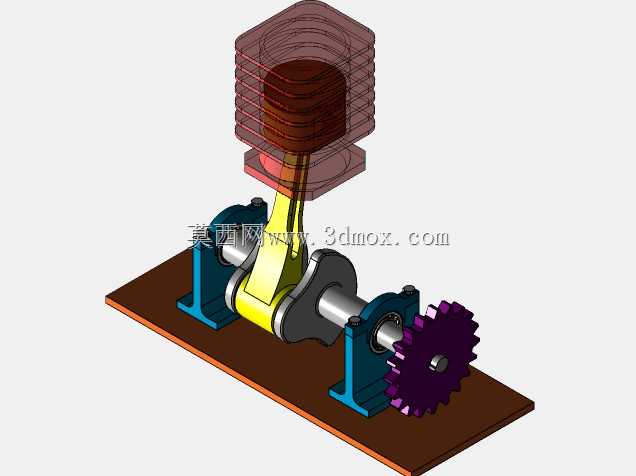

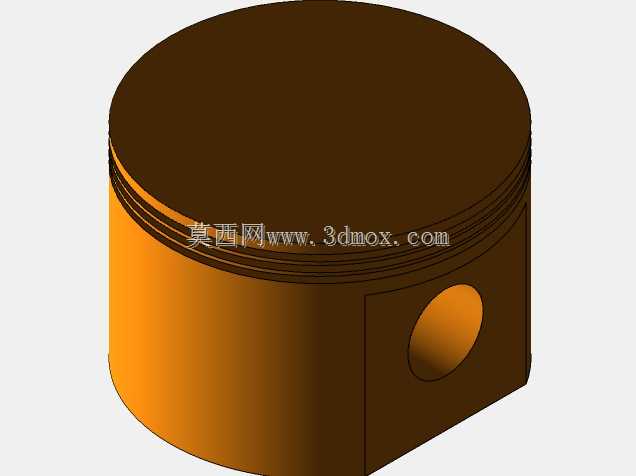

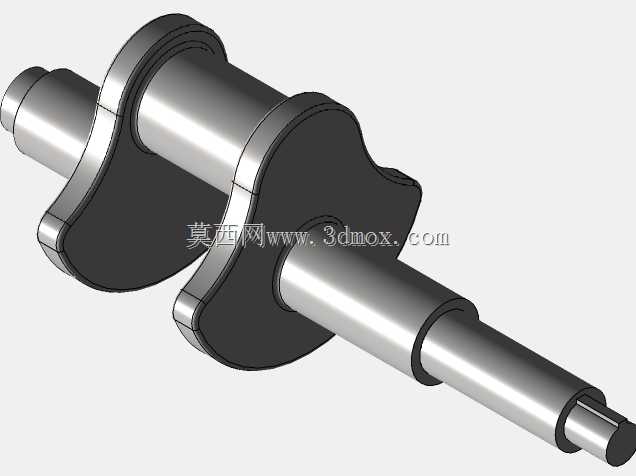

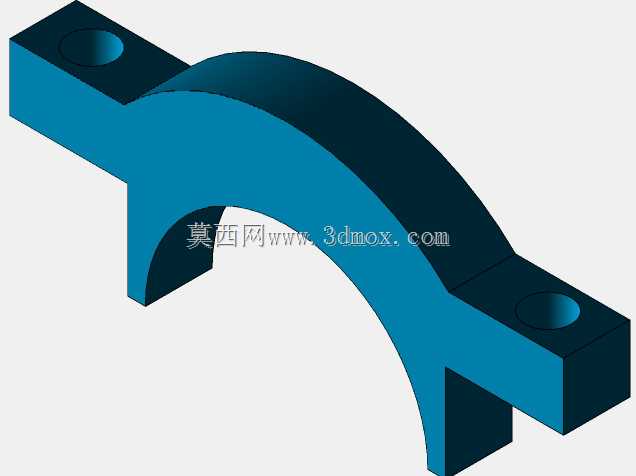

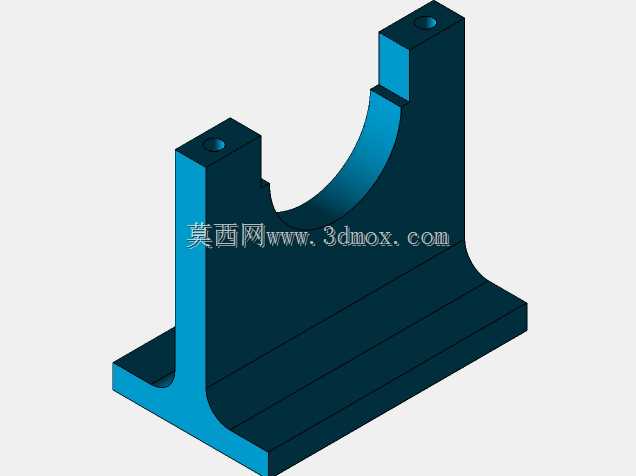

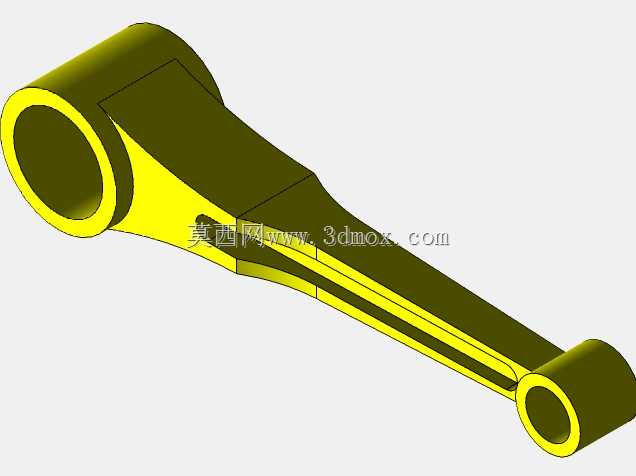

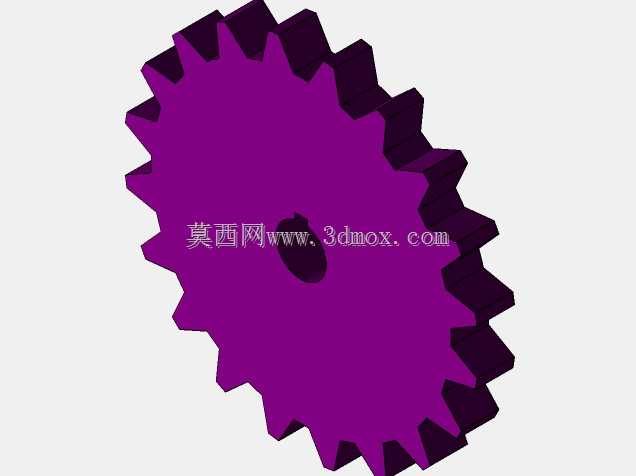

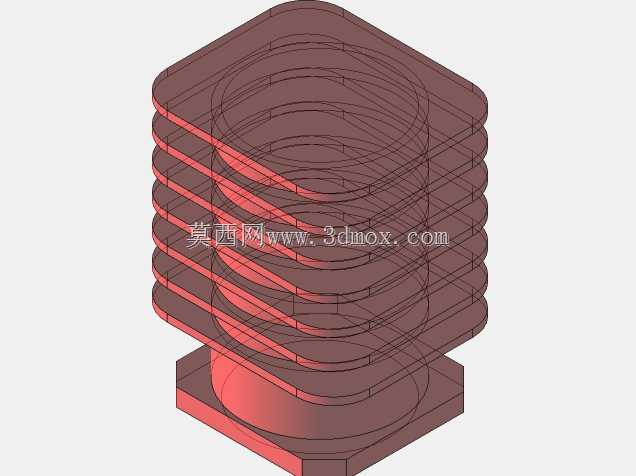

该结构是内燃机动力输出的核心基础单元，广泛应用于小型通用动力设备、教学演示教具、微型燃油动力装置等场景，可作为小型发电机组、园林机械、航模动力的核心做功模块，也能用于机械原理教学中直观展示曲柄连杆机构的运动转换逻辑，帮助学习者理解往复直线运动与旋转运动的转换过程。整套结构通过安装底板完成所有部件的定位固定，底板预留对应轴承座的安装孔位，可直接通过螺栓固定在设备机架或实验台架上，整体安装边界规整，横向与纵向的安装尺寸适配多数小型动力舱的布局要求，不会出现部件突出干涉周边管线或结构的问题。在功能特性上，该结构可完成完整的动力转换流程：气缸内活塞承接燃烧做功产生的往复推力，通过连杆将直线作用力传递给曲轴，曲轴两端通过带座轴承支撑在底板上，将活塞的往复直线运动转换为曲轴的连续旋转运动，曲轴末端装配的传动齿轮可直接对接后续动力输出端，将旋转扭矩传递给负载端，整套运动过程无卡滞点，传动路径清晰，各运动副的配合间隙经过合理设计，既保证运动顺畅，又能减少不必要的窜动损耗。设计过程中优先遵循动力传递的最短路径原则，活塞与气缸套采用间隙配合，保证活塞往复运动时的导向精度，避免出现偏磨问题；连杆两端分别通过活塞销与曲轴曲柄销连接，连接位置设置足够的润滑容纳空间，可降低长期运转的磨损速率；曲轴的支撑位置选用标准带座轴承，既保证旋转支撑的同轴度要求，也降低了后期维护更换的成本；末端传动齿轮的模数与齿数匹配小型动力的输出转速需求，可直接对接齿轮组或链轮完成后续动力传输；气缸外部设置的散热鳍片结构，可在运转过程中增大散热面积，带走气缸内做功产生的多余热量，避免持续高温导致部件变形失效。整套结构的各部件装配逻辑清晰，没有冗余的结构设计，所有受力部件的结构强度均经过受力校核，可承受常规小型内燃机做功时的冲击载荷，运动过程中活塞的往复行程与曲轴的偏心距匹配合理，不会出现运动死点，运转平稳性较好。
