机加工用手动螺旋夹紧台钳结构设计

这款手动螺旋台钳是机械加工、钳工装配、维修作业场景中极为常用的通用夹持工装，核心作用是在锯削、锉削、錾削、钻孔、攻丝、套丝、零件修配、小型部件组装等工序中，为待加工工件提供稳定可靠的固定约束，避免作业过程中工件出现位移、晃动，保障加工精度与操作安全。在小型机加工车间、职业院校实训工位、设备维修站点、五金加工个体户的作业场景中，这类台钳是工位上不可或缺的基础工装，可适配金属件、硬质塑料件、小型木质构件等多种材质工件的夹持需求，夹持力可通过手柄操作灵活调节，既能够稳固夹持厚重的金属毛坯件进行粗加工，也可以调整夹持力度固定薄壁、易变形工件完成精细修配作业。

从功能特性来看，该台钳采用经典的螺旋传动增力结构，通过转动带防滑球头的操作手柄，带动传动丝杆旋转，将旋转运动转化为活动钳口的直线进给运动，利用螺旋副的机械增力特性，操作人员仅需施加较小的手柄转动力，即可在钳口位置产生数倍于输入力的夹紧力，足以抵御常规机加工作业中产生的切削力、敲击力，不会出现夹持松脱的问题。固定钳身与活动钳口的配合面采用精准的导向结构设计，活动钳口沿固定导轨做直线运动，全程无偏摆、无卡滞，钳口闭合后上下贴合度一致，不会出现工件夹偏、夹斜的情况，保障工件装夹的位置精度。钳口位置设计有防滑咬合结构，可增大与工件接触面的摩擦力，即使夹持表面光滑的金属工件，也能在大切削力作用下保持工件位置稳定。

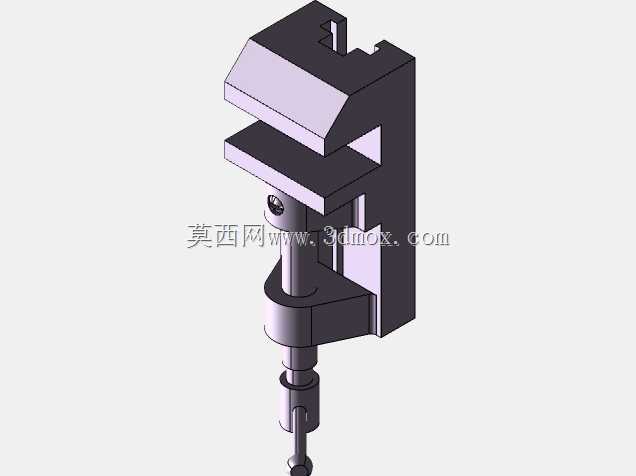

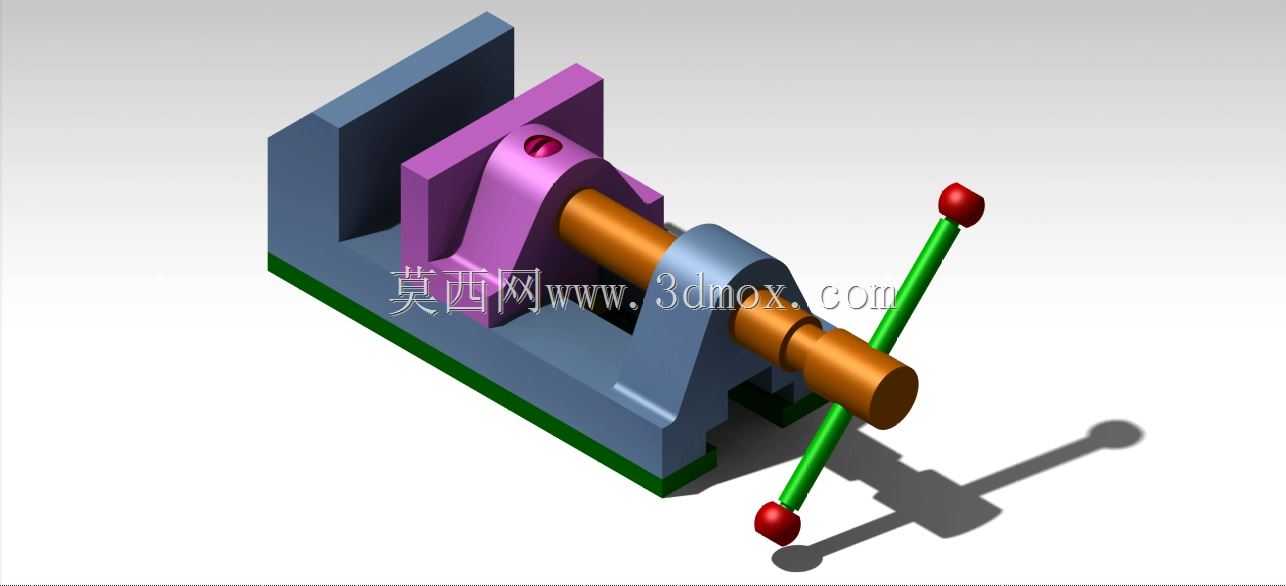

在设计思路上，这款台钳优先考量了结构刚性与操作便利性的平衡，整体采用L型一体式固定钳座作为承载基础，厚重的底座结构可有效吸收作业过程中的振动，避免台钳自身出现共振移位；丝杆支撑部位设置了耐磨衬套结构，可降低长期反复转动带来的磨损，延长工装的整体使用寿命；操作手柄采用长力臂设计，两端的红色防滑球头既可以增大手部握持的摩擦力，避免操作时手打滑，也能在手柄转动到任意角度时都提供舒适的握持触感，即使长时间连续操作调整夹持位置，也不会出现明显的手部硌压不适感。整体结构拆分后包含固定钳座、活动钳身、传动丝杆、操作手柄、锁紧紧固件等独立部件，各部件之间的装配关系清晰，加工工艺性良好，没有复杂的异形曲面结构，常规的铣削、钻削、车削加工设备即可完成全部零件的加工制作，后期维护时仅需定期在丝杆、导向配合面涂抹润滑脂，即可长期保持操作的顺畅度。

从安装边界与外形尺寸来看，该台钳的底座为规整的矩形结构，底部设计有平整的安装贴合面，可通过螺栓紧固安装在钳工工作台、机床辅助工作台的台面上，安装时仅需保障工作台面的平面度符合要求，预留出台钳手柄转动所需的操作空间即可，不需要额外定制复杂的安装基座；整体外形轮廓方正，没有外凸的尖锐棱角，活动钳口的最大开合行程可覆盖常规小型工件的夹持尺寸需求，钳身高度适配操作人员站立或坐姿作业时的操作高度，不需要额外垫高即可舒适完成各类钳工作业，安装完成后整体重心偏低，即使承受较大的敲击力、切削侧向力，也不会出现倾翻的风险。
