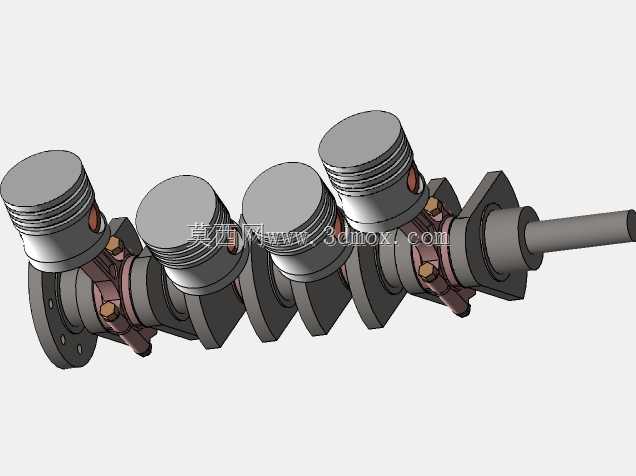

直列四缸曲柄活塞组动力传动结构

该结构为内燃机核心动力转换单元，主要应用于小排量乘用车、通用小型动力设备、农用作业机械的内燃动力系统中，承担着将燃料燃烧产生的往复直线动能转化为旋转扭矩的核心职能，是整套动力输出链路中最关键的机械传动部分。在实际应用场景中，该组件直接匹配气缸体安装位，上端活塞与气缸内壁配合形成密闭燃烧腔，下端曲轴输出端对接飞轮、离合器总成，将做功冲程产生的动力持续向外传递，驱动整车行走或是配套作业设备运转。从功能特性来看，整套结构采用直列四缸对称排布设计，四个活塞沿曲轴轴向等距分布，相邻缸做功行程错开固定相位角，能够有效抵消单缸往复运动产生的惯性振动，让动力输出过程更平顺，降低整机运行的抖动与噪音。活塞头部设计有多道环槽，用于安装气环与油环，既可以保证燃烧腔的密封性能，避免高压燃气窜入曲轴箱，又能刮除气缸壁多余的润滑油，减少机油异常消耗。连杆采用大头分体、小头整体的结构形式，小头通过活塞销与活塞铰接，大头通过轴瓦抱合在曲轴曲柄销上，能够灵活传递往复与旋转运动的作用力，同时适配运动过程中的角度变化。曲轴采用整体式锻造结构，设置有五道主轴颈与四道曲柄销，平衡块与曲柄一体成型，能够抵消高速旋转时产生的离心力，避免曲轴出现弯曲变形与共振问题。在设计思路上，整套结构严格遵循内燃机动力匹配的参数逻辑，各部件的运动间隙经过精准校核，活塞往复行程与曲轴回转半径匹配对应，保证压缩比符合动力设计要求，同时各运动副的润滑通道预留合理，能够对接机体润滑油路实现压力润滑，降低运动部件的磨损速率。从安装边界来看，该组件整体沿轴向呈长条形排布，曲轴两端主轴颈的同轴度公差控制在极小范围内，安装时需保证曲轴轴向间隙符合装配要求，活塞连杆组装入气缸时需确认对应缸序与朝向，避免出现装反导致的运动干涉问题，整体结构紧凑，能够适配多数直列四缸动力的机舱安装空间，无需额外改动周边附属部件的安装位置即可完成装配。
