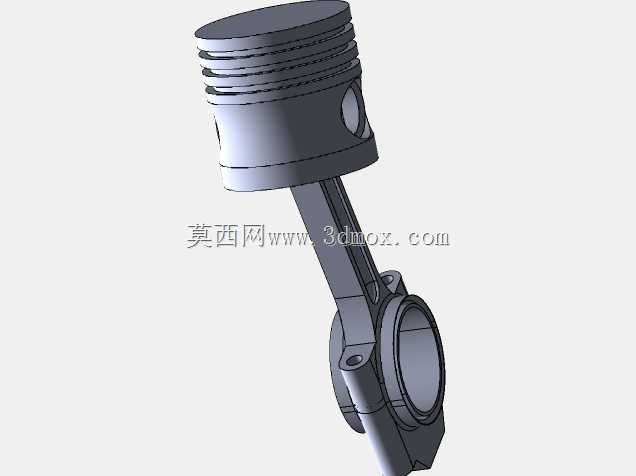

内燃机活塞连杆组件装配结构设计

这套活塞连杆组件是内燃机核心运动部件，主要应用于往复式内燃机的动力转换环节，覆盖车用汽油机、小型通用柴油机、农用动力机械等多个动力场景，是将燃料燃烧产生的气体压力转化为曲轴旋转扭矩的关键传力结构。在实际设备运行中，活塞直接承接燃烧室高温高压燃气的作用力，通过活塞销将力传递给连杆，再由连杆驱动曲轴做回转运动，完成热能到机械能的能量转换，整套组件的运行精度直接决定发动机的动力输出效率、运转平顺性与使用寿命。从功能特性来看，活塞头部设计有多道环槽结构，可分别安装气环与油环，气环负责密封燃烧室防止燃气窜入曲轴箱，油环则负责刮除气缸壁多余润滑油避免机油参与燃烧，活塞裙部采用适配气缸型线的轮廓设计，可在往复运动中保持稳定导向，承受侧推力的同时减少敲缸异响。连杆采用小头带衬套、大头分体式的结构设计，小头通过活塞销与活塞铰接，可在活塞摆动时自适应调整角度，大头可拆分的结构能够直接安装到曲轴曲柄销上，配合轴瓦实现低摩擦的回转连接，杆身采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少发动机运转时的惯性载荷。设计过程中重点匹配了组件的运动干涉边界，活塞在上止点、下止点位置时，连杆摆动角度控制在合理范围内，避免与气缸壁、曲轴平衡块发生碰撞，同时严格控制活塞销孔与连杆小头孔的同轴度公差，保证运动过程中受力均匀，避免偏磨导致的早期失效。安装尺寸方面，活塞外径与对应气缸内径保持高精度间隙配合，活塞销直径同时匹配活塞销孔与连杆小头衬套内径，连杆大头孔径适配对应曲轴曲柄销直径，整套组件的往复运动质量经过分组匹配，可有效降低发动机运转时的振动，满足高转速工况下的可靠性要求。
