氢谐波螺旋动力装置结构设计方案

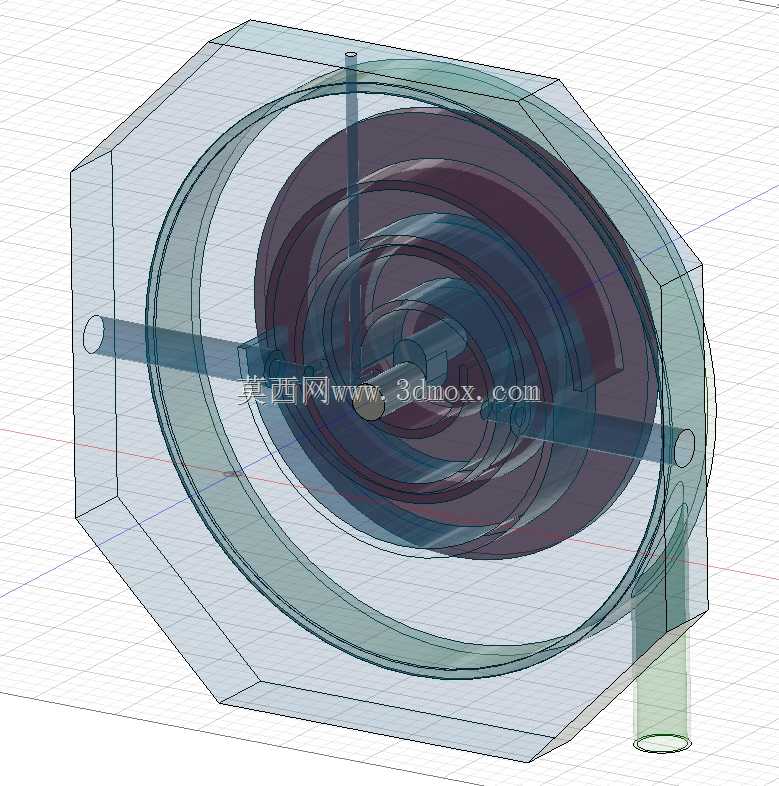

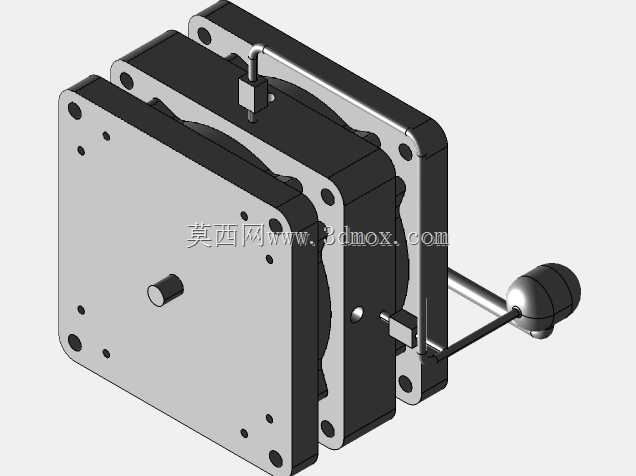

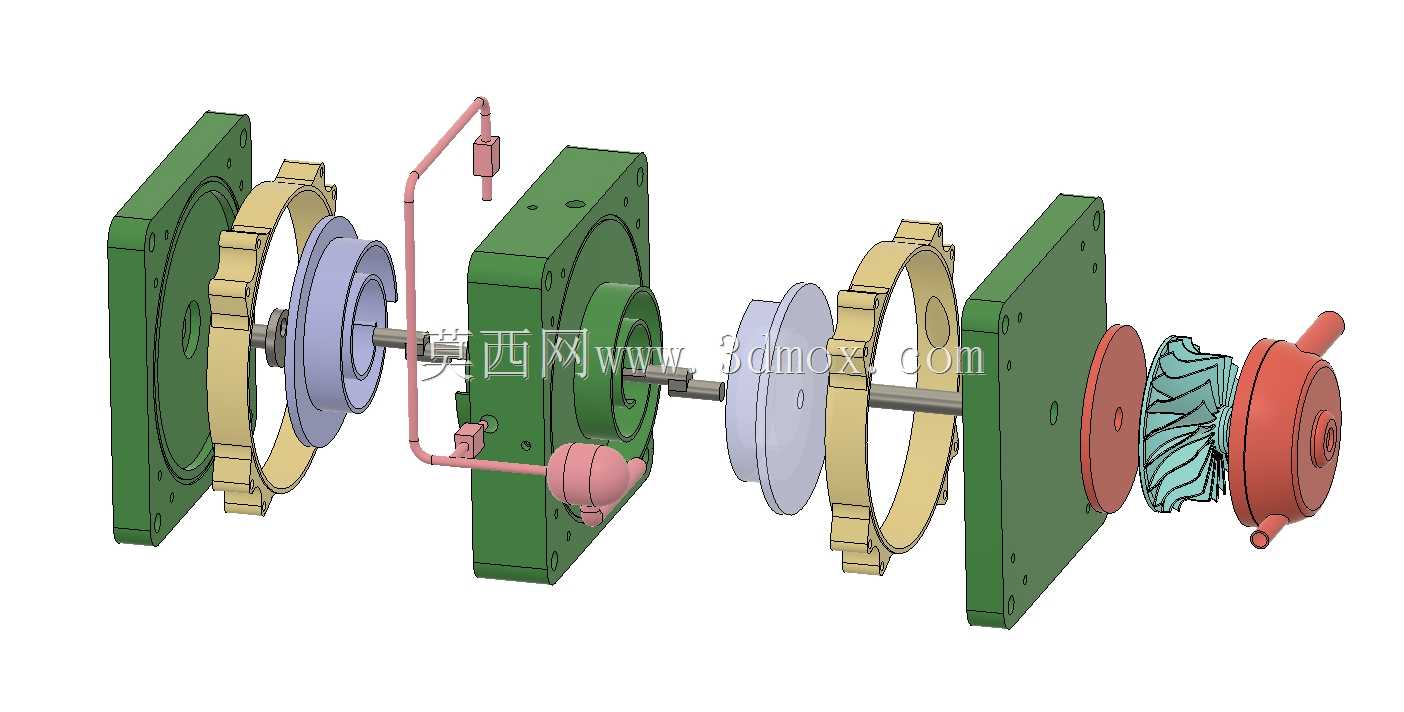

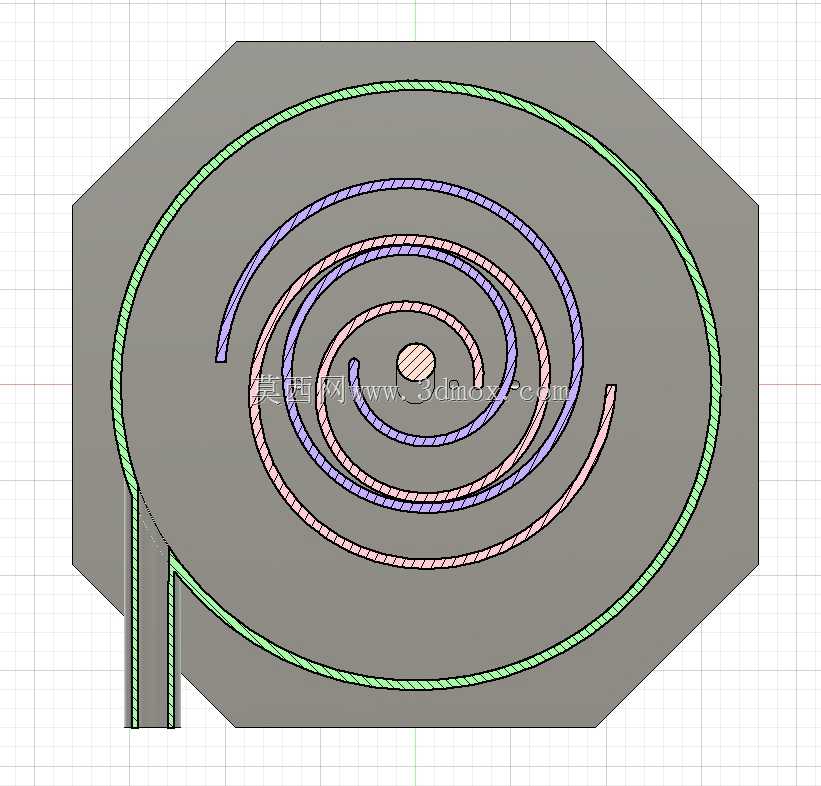

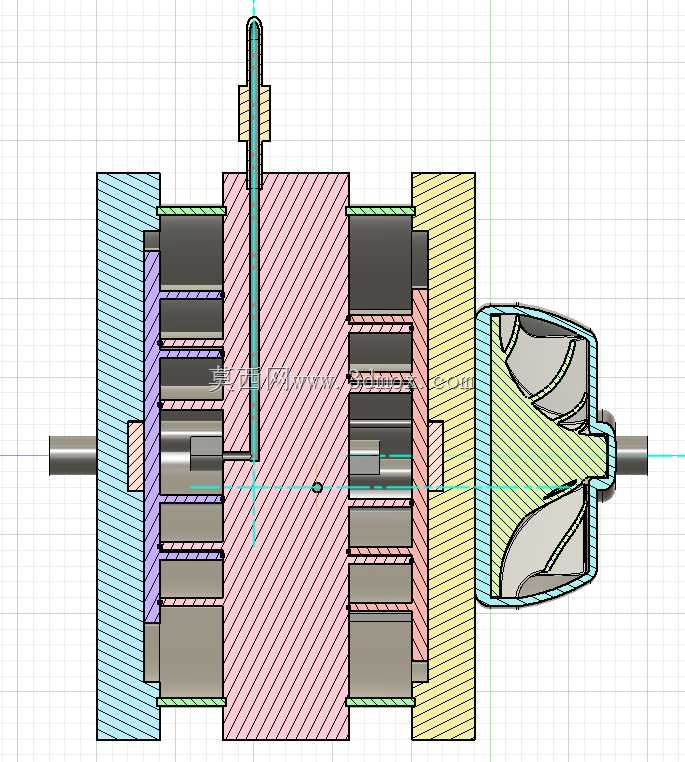

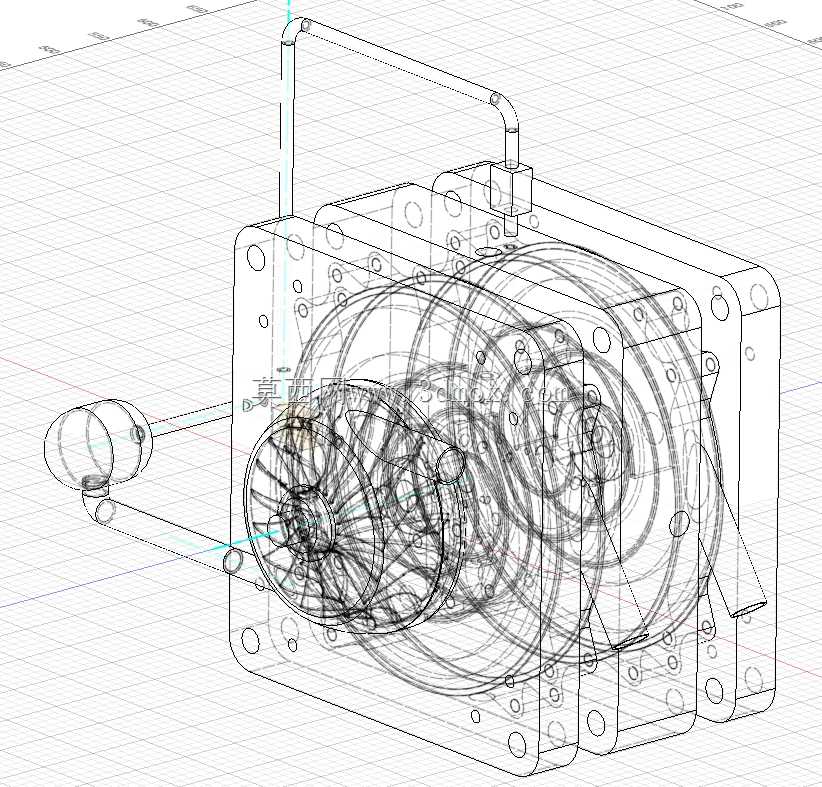

这款氢谐波螺旋动力装置，核心借鉴涡旋压缩机械反向运转的工作逻辑，主要面向氢能分布式供能、小型特种装备动力输出、便携应急发电单元等应用场景，可适配低功率氢能动力需求场景，为小型作业设备、离网供电模块提供稳定的动力输出，解决传统小型内燃机在氢能适配场景下密封难度大、压缩效率不足的痛点。装置整体采用箱式集成布局，外部为规整的矩形安装壳体，壳体四周预留有均匀分布的螺栓安装孔位，可直接通过螺栓紧固适配不同的安装基座，安装边界清晰，横向与纵向安装孔位间距符合小型动力单元通用安装规范，无需额外定制转接支架即可完成装机适配，外接管路接口设置在壳体顶部，采用快插式接口结构，可直接对接氢能供给管路与输出传动轴系，降低现场装配的复杂度。核心功能层面，装置依靠曲轴的偏心偏移结构，让内部两组螺旋构件始终保持贴合接触，形成多个带有外倾角的独立密封腔室，工作过程中氢气在进入螺旋腔室前完成预加压，避免运行状态下无法建立有效压力的问题，燃油混合气从中心孔喷入后，从起始位置带动曲轴转动，在相对运动过程中形成两个独立腔室，两个腔室随曲轴转动朝向点火点移动，到达点火位置时混合气被点燃，腔室内压力快速升高，推动气体进一步向外流动，进而带动曲轴持续转动输出扭矩；首次启动阶段需配套启动电机带动涡轮泵连接输出轴，完成燃油混合气的加压建立初始工作压力，后续即可依靠自身燃烧循环持续运转。设计思路上，整体摒弃了传统往复式发动机的活塞连杆结构，采用螺旋面持续贴合密封的形式，减少了往复运动带来的振动与机械损耗，螺旋型面的密封线随转动持续迁移，可在较小的体积下实现更高的压缩比，同时多腔室连续工作的模式让动力输出更加平顺，无需额外配置大尺寸飞轮来稳定转速，整体结构紧凑度更高，适配对安装空间、振动水平有严格要求的特种装备场景。壳体侧面预留有观察与维护窗口，可在不拆解整机的情况下检查内部螺旋构件的贴合状态，日常维护成本更低，输出轴端采用标准轴径设计，可直接对接发电机、液压泵等不同类型的负载，适配多场景的动力输出需求。
