榫眼结构锁具内部传动机构三维设计

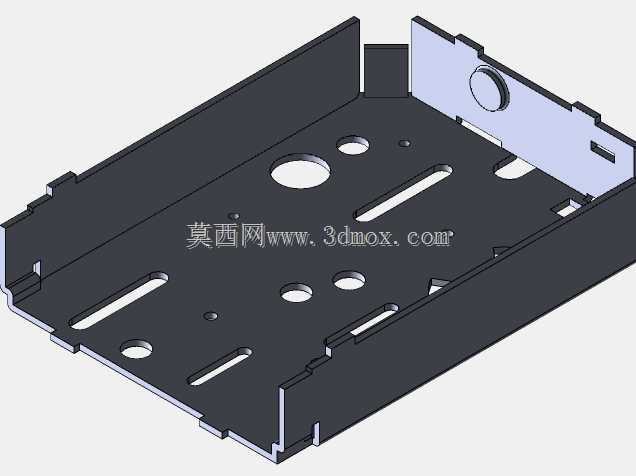

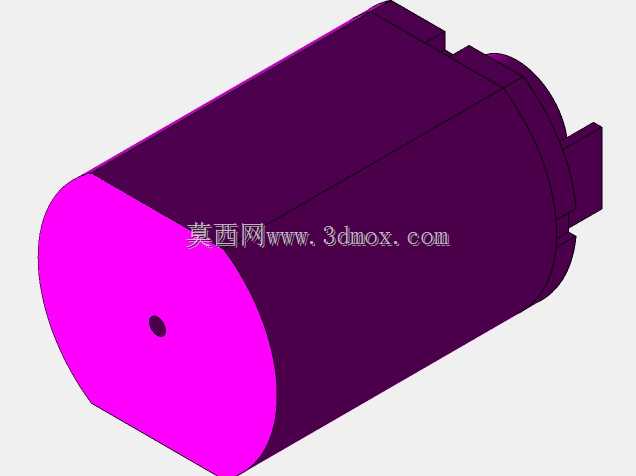

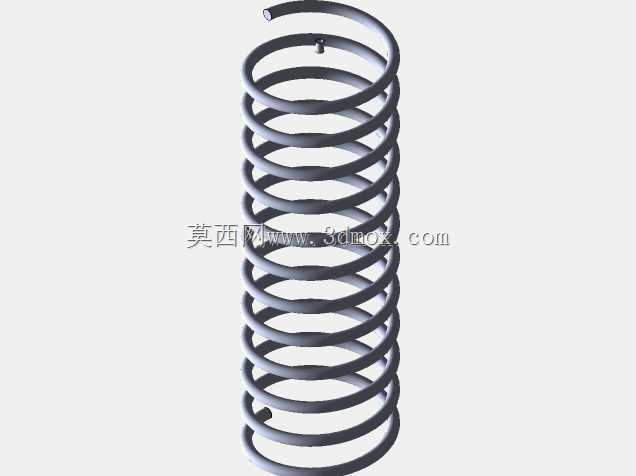

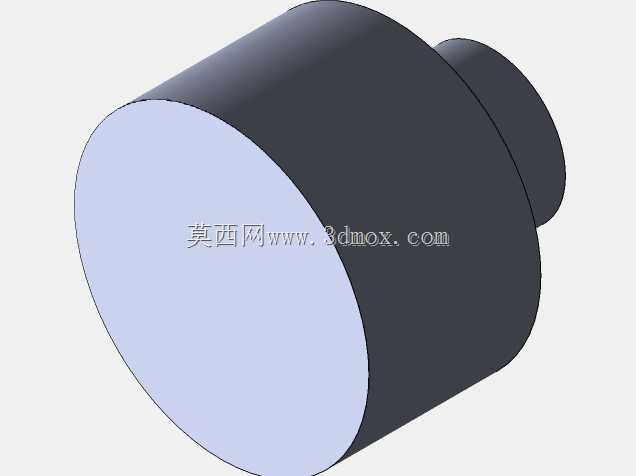

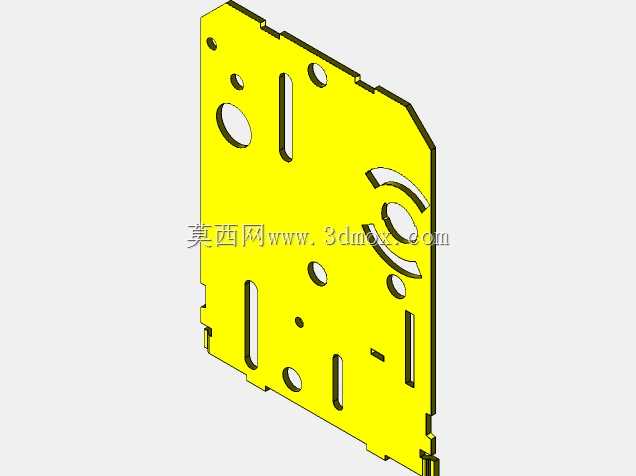

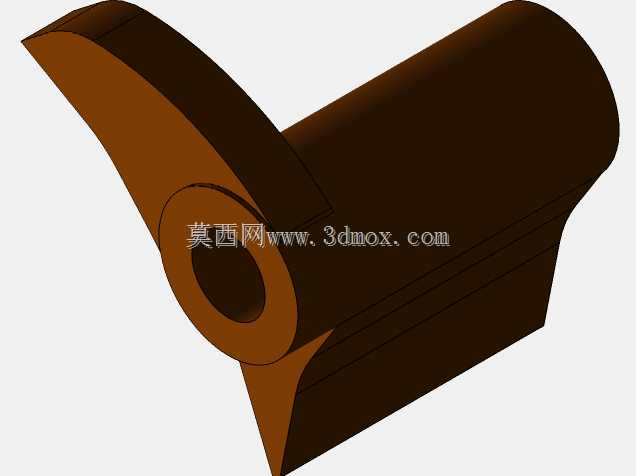

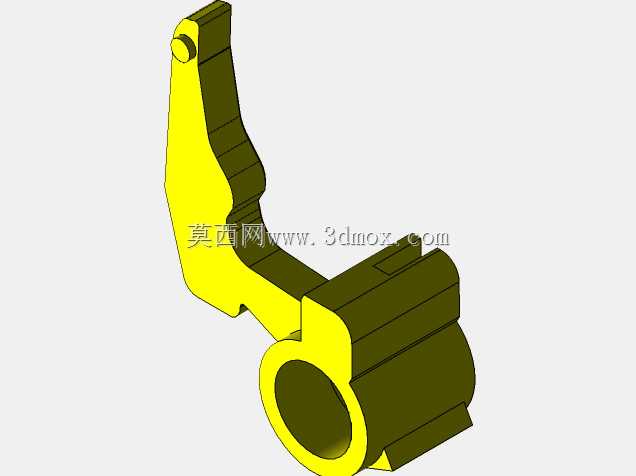

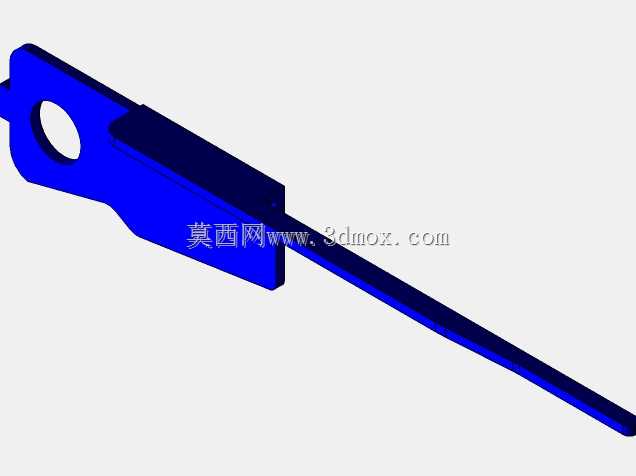

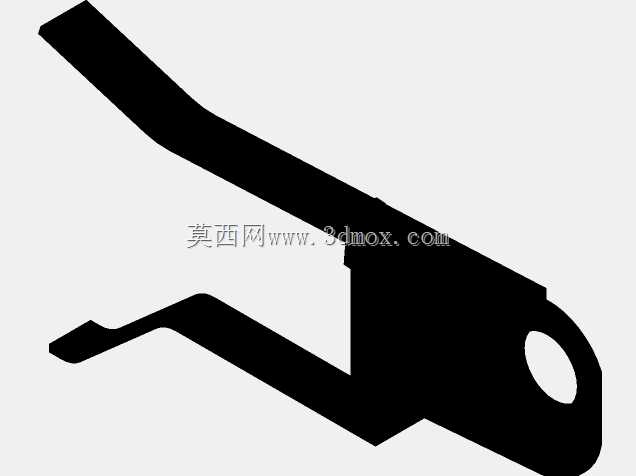

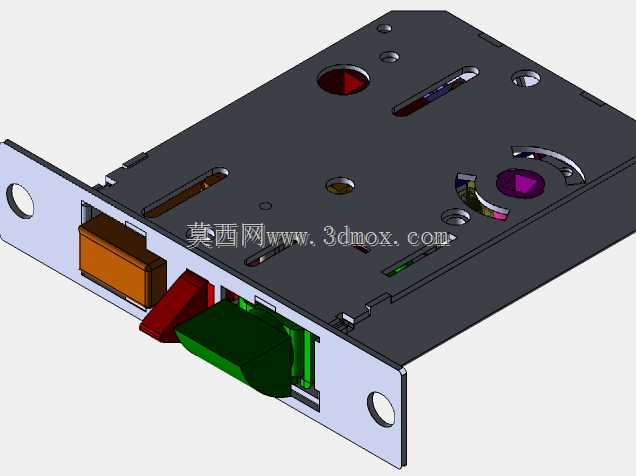

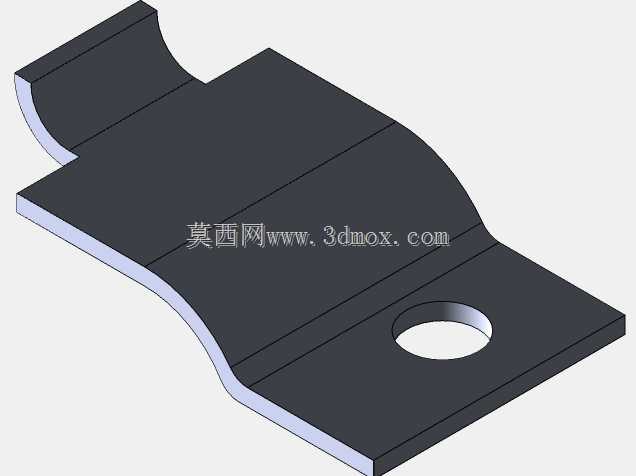

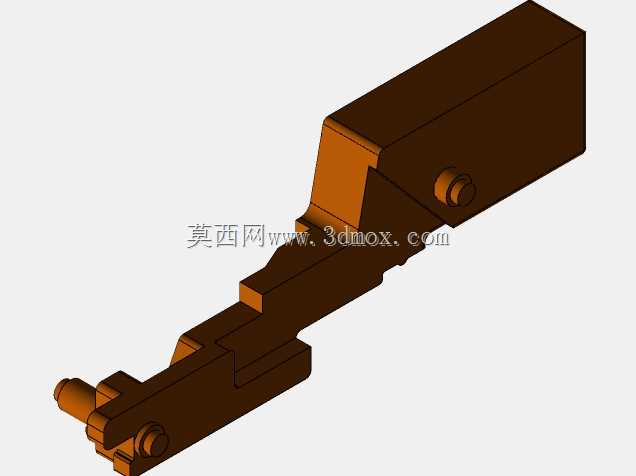

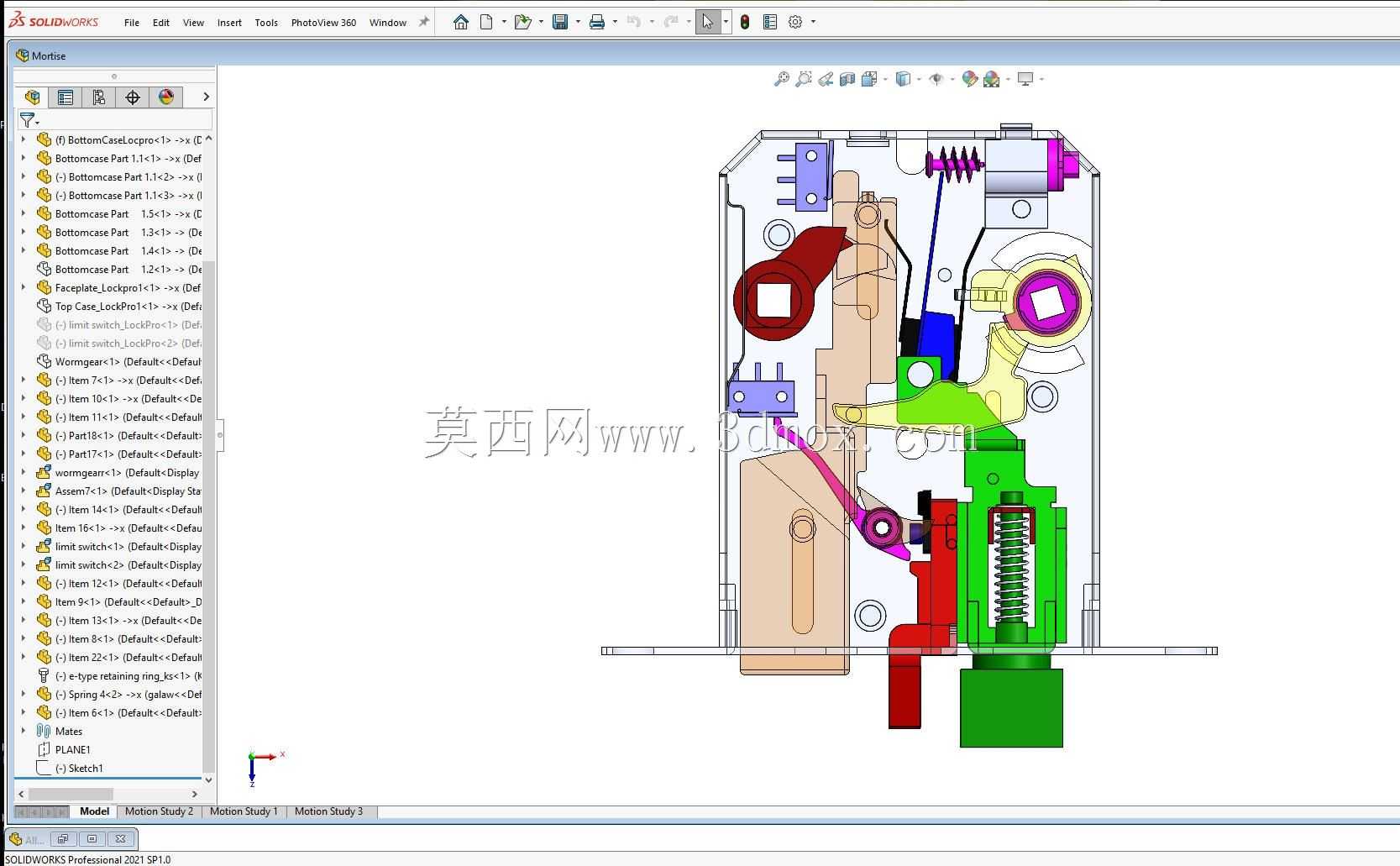

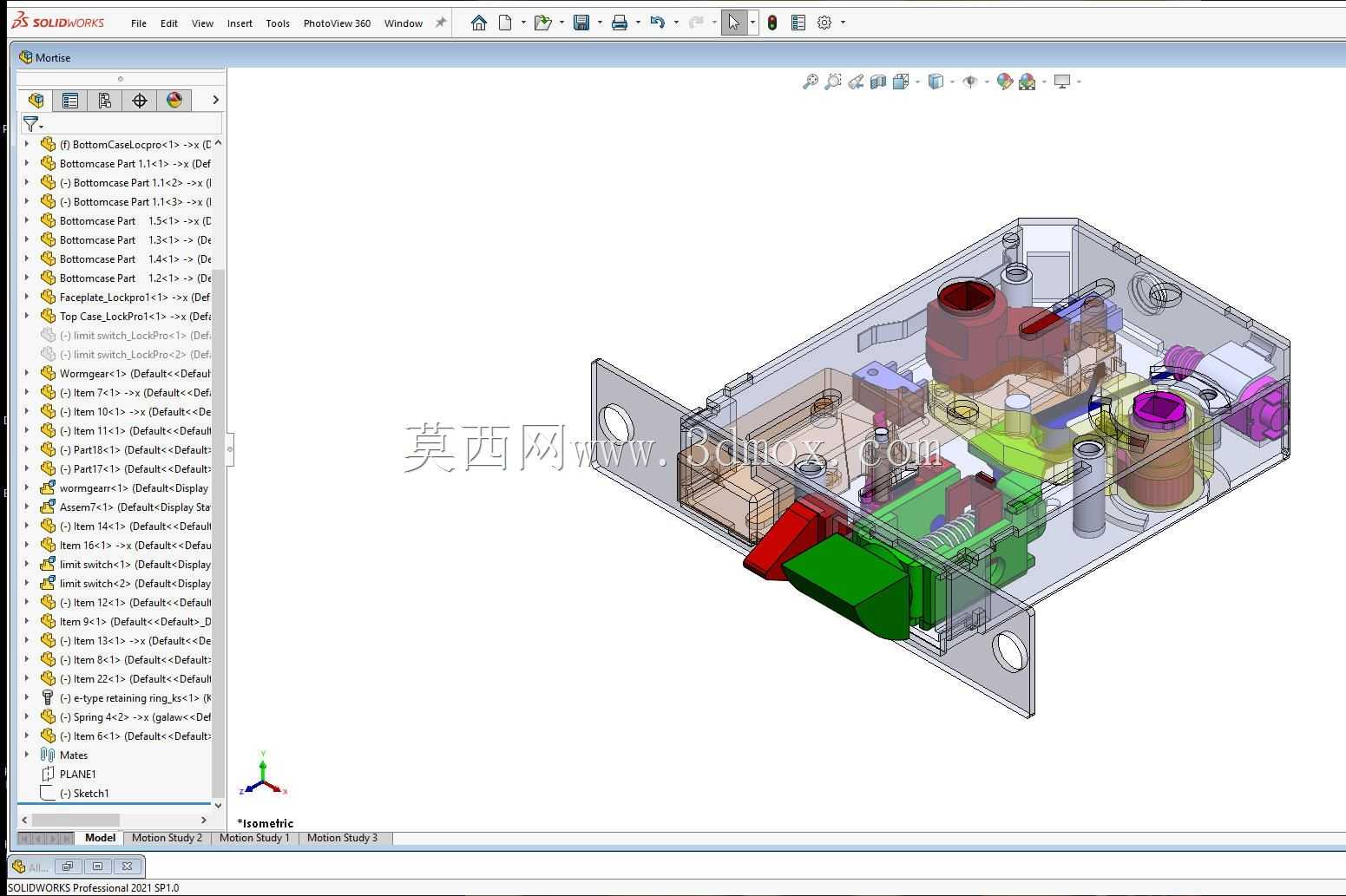

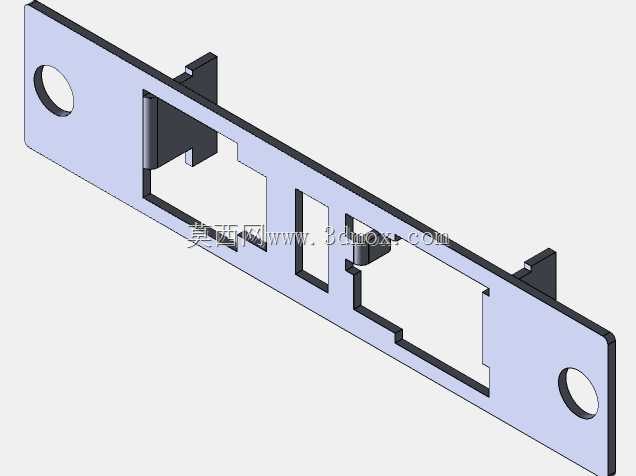

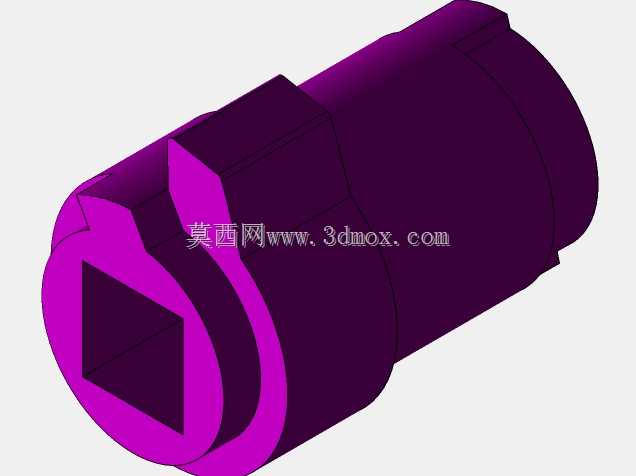

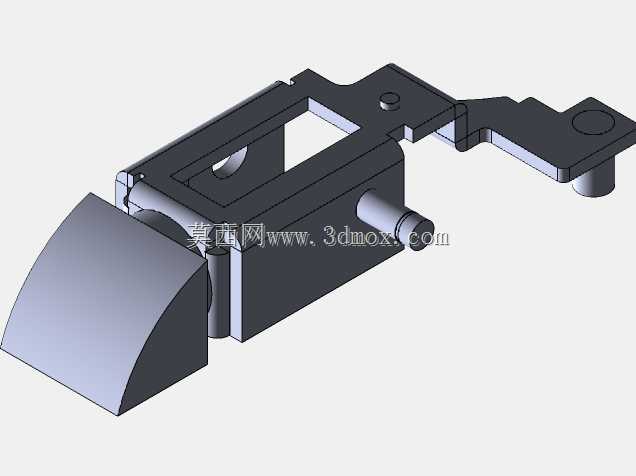

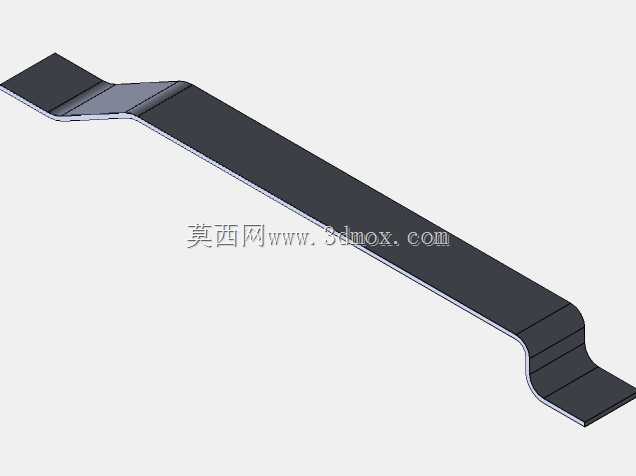

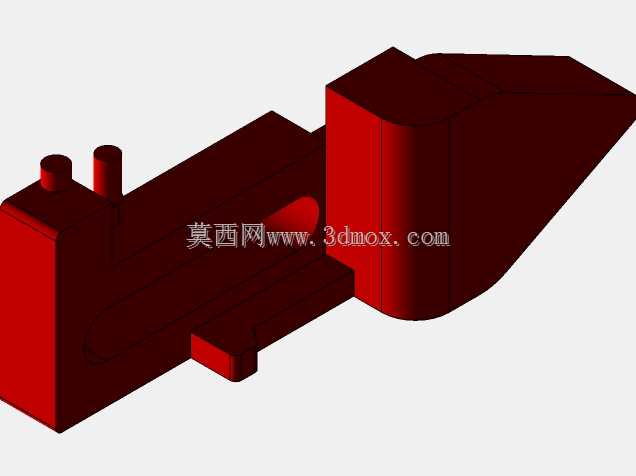

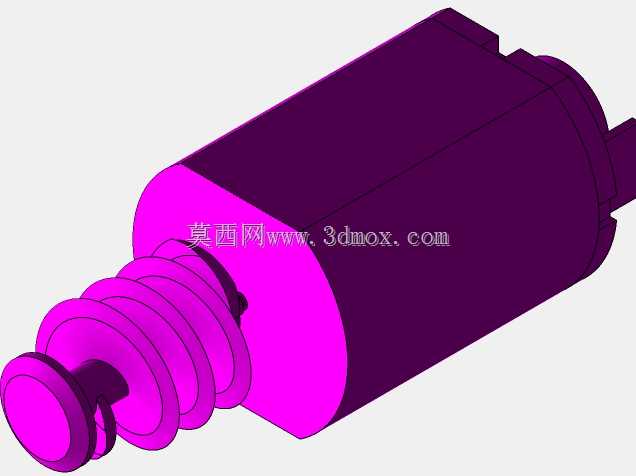

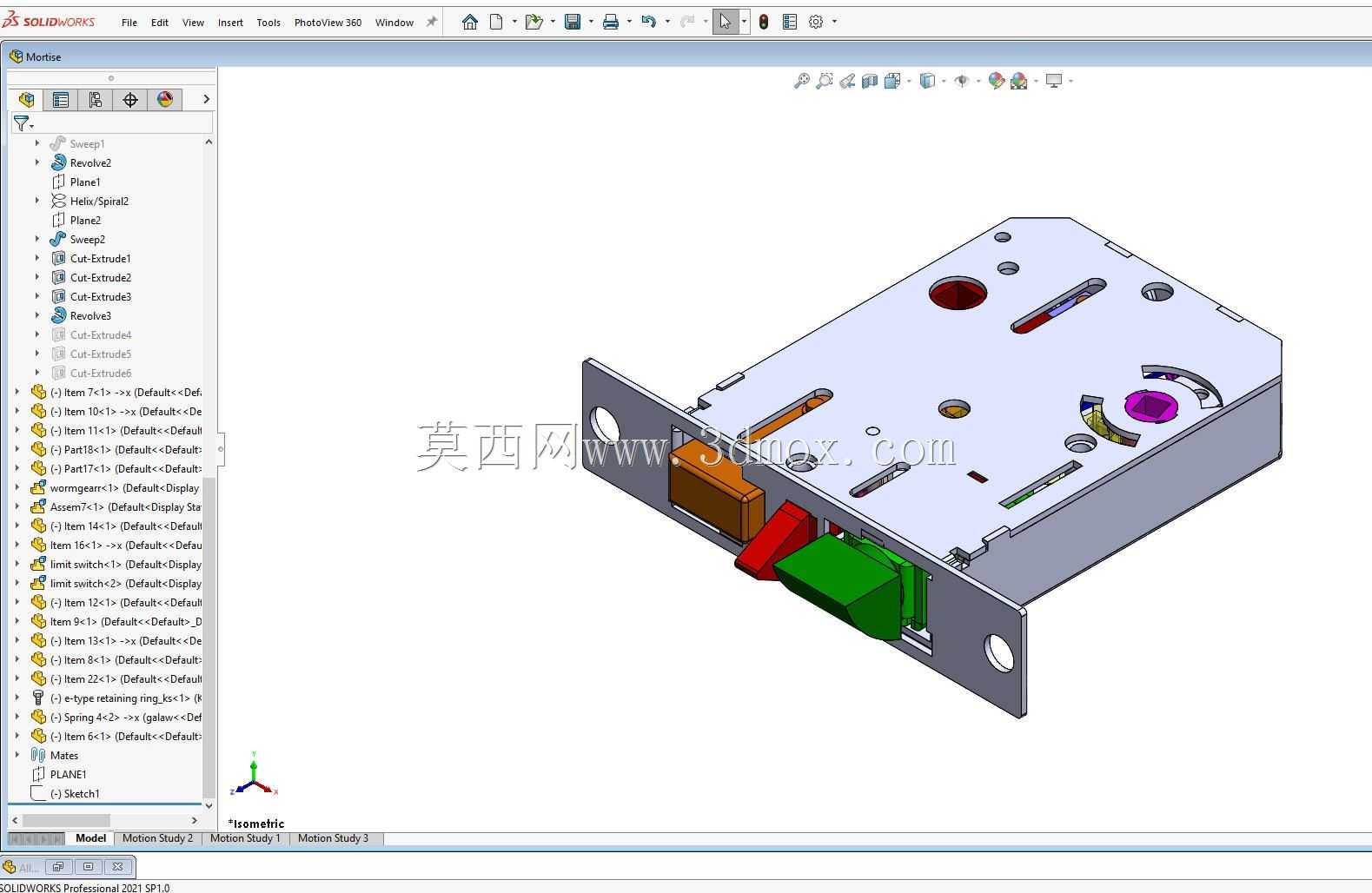

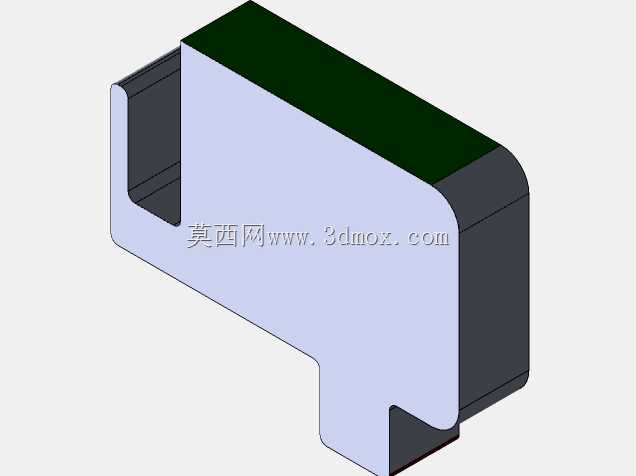

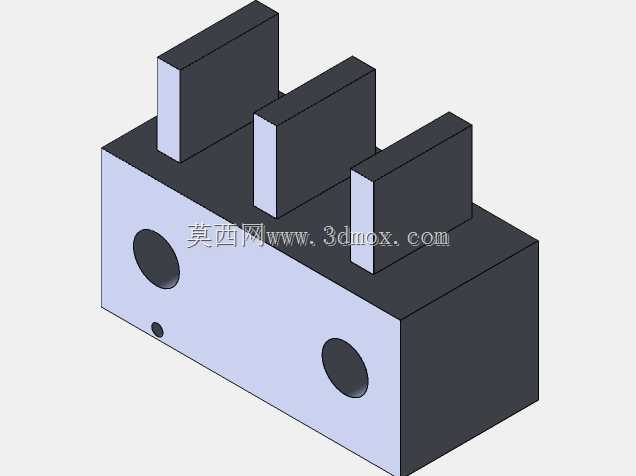

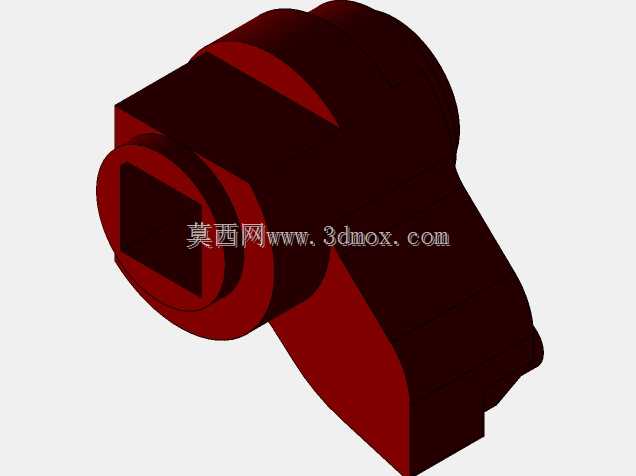

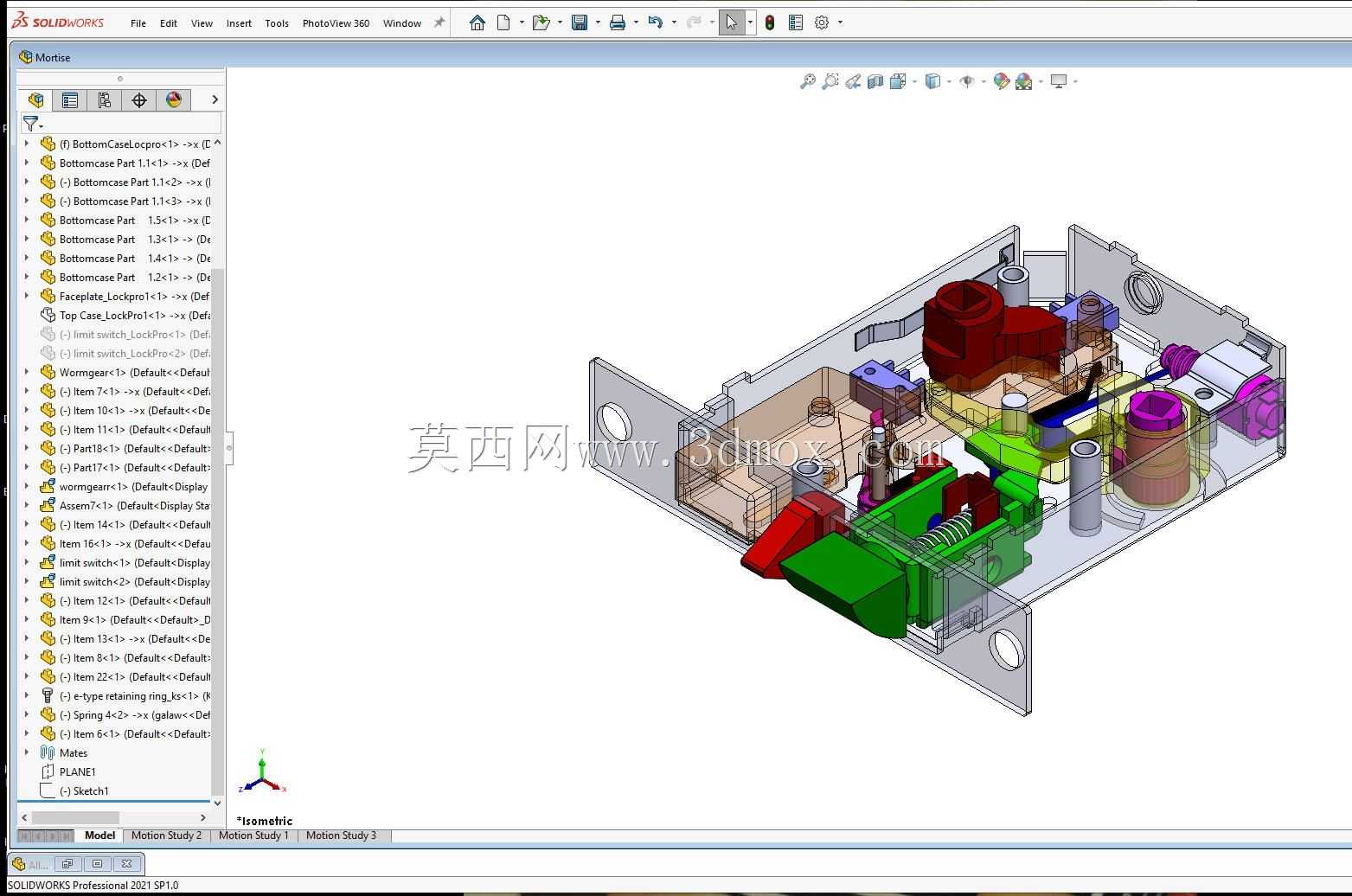

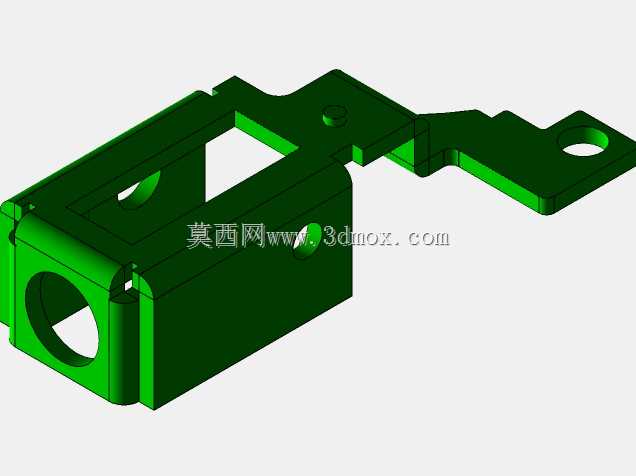

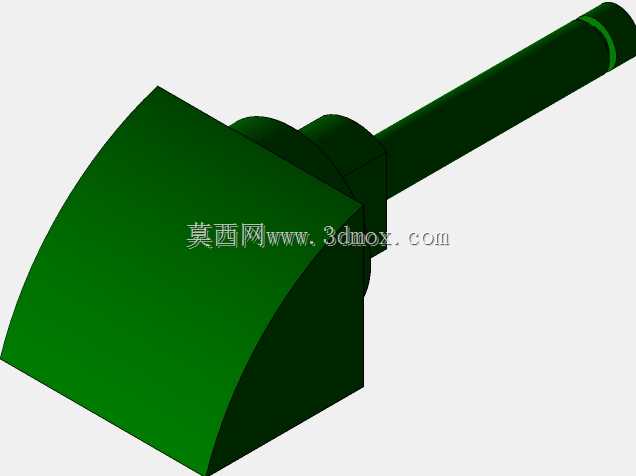

该三维结构为适配榫眼安装场景的锁体内部传动总成，主要应用于民用入户门、室内实木门、商用防火门等带榫眼嵌装结构的门体锁具装配场景，承担锁具启闭过程中的动力传递、锁舌伸缩限位、防撬锁止的核心功能，是嵌装式机械锁的核心功能载体。整套结构采用分层堆叠的紧凑化布局设计，所有传动组件均集成在矩形金属锁壳内部，整体外轮廓适配常规门体榫眼的标准开槽尺寸，安装时可直接嵌入门侧预先加工的榫眼槽内，无需额外拓展安装空间，锁壳侧边预留的锁舌伸出孔位与门体锁舌开孔精准对齐，上下两端的固定孔位匹配通用锁具安装螺丝的孔距标准，能够兼容多数常规厚度木门、金属门的安装边界要求，替换旧锁时无需对门体榫眼进行二次扩孔加工。从功能特性来看，该结构整合了多组联动传动组件，包含弹簧复位结构、拨叉传动件、锁止卡块、多段式锁舌组件，钥匙插入锁芯转动时，动力通过锁芯拨块传递至中部的彩色标识传动件组，不同颜色的传动件分别对应斜舌伸缩、方舌锁止、反锁触发的独立传动路径，各路径之间设置有互锁限位结构，当主锁舌处于完全伸出锁止状态时，斜舌传动路径会被卡块限位，无法通过外力按压斜舌实现开锁，有效提升防撬性能；各转动铰接点均采用轴孔间隙配合设计，转动过程中无卡滞死角，复位弹簧的预紧力经过匹配调校，启闭操作时手感顺滑无松垮感，锁舌伸缩行程符合民用锁具的通用安全标准，伸出后锁舌与锁扣板的啮合深度满足防撬要求。设计过程中优先考虑了榫眼嵌装的空间限制，将所有传动组件沿锁壳厚度方向分层排布，较厚的弹簧蓄能组件布置在锁壳下部空间，薄型拨叉件布置在中部传动层，锁芯驱动组件布置在上部对应钥匙插入的高度位置，各层组件之间预留有足够的运动间隙，避免传动过程中出现组件干涉；同时针对锁具长期使用的磨损问题，所有相互摩擦的传动接触面均做了等厚处理，受力较大的锁止卡块部位做了局部加厚，能够承受长期启闭带来的反复冲击载荷，保证锁具的使用寿命。
