双法兰式同轴连接分配转接构件

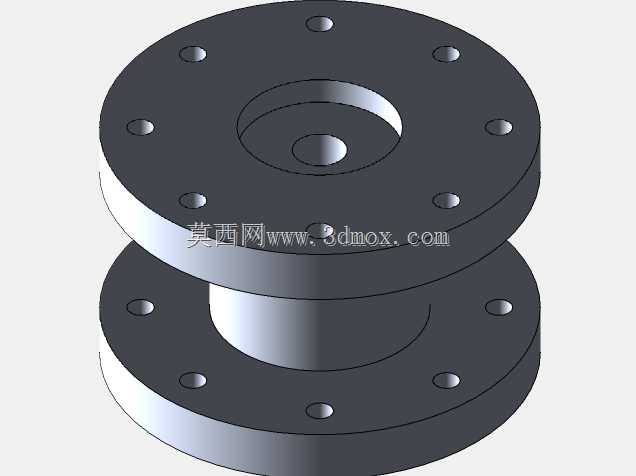

该双法兰同轴转接构件主要应用于工业流体管路系统、气动传动回路以及轻型机械轴系的中间连接分配场景，在多支路介质输送、不同管径管路对接、同轴部件的间距补偿连接场景中承担介质分流、结构衔接、载荷传递的核心作用，能够在不改变原有管路或轴系走向的前提下，实现两路对接端的稳定连通，同时可根据实际需求在中间腔体预留支路接口拓展分流功能，适配低压流体输送、低压气动信号传输、轻载同轴传动等多种工况。从功能特性来看，构件上下两端为对称布置的圆形法兰盘，每个法兰盘沿圆周均匀开设8个沉头安装孔，安装时可通过内六角螺栓将两端法兰分别与对接侧的法兰端面紧密贴合，沉头孔设计能够保证螺栓安装后端面无凸起，避免安装后与周边部件产生干涉，同时均匀分布的孔位可让连接锁紧力沿圆周均匀分散，大幅降低连接面的局部应力集中，提升连接的密封性能与结构稳定性。中间段为等直径圆柱衔接结构，上下法兰与中间圆柱采用一体化同轴设计，整体无拼接焊缝，既能够保证两端法兰的端面平行度与同轴度精度，也可让介质在内部腔体流通时减少沿程阻力，或是在轴系连接时保证传动的同轴度，避免偏心带来的振动、磨损问题。在设计思路上，该构件优先考虑安装适配性与结构可靠性，两端法兰的外径、孔位分布、沉孔深度均按照通用法兰连接的常规安装边界设计，能够直接适配同规格的标准法兰对接需求，无需额外加工转接板；中间圆柱段的长度根据常规安装场景的间距需求设定，既能够满足两端部件的间隔安装要求，也不会因长度过长导致整体结构刚性下降。内部腔体采用阶梯孔设计，中心区域的沉孔可用于定位对接管路的密封圈或是轴系的定位衬套，进一步提升连接后的密封效果与定位精度。从安装边界来看，构件整体为回转体对称结构，安装时仅需保证两端法兰与对接面的贴合度，沿圆周方向可根据实际管路布置需求任意调整安装角度，无需对准特定孔位方向，大幅降低现场安装的对位难度；法兰外圆无凸起结构，安装所需的周边操作空间较小，能够适配空间紧凑的管路布局或是设备内部的狭窄安装位置，构件整体的刚性设计可承受一定的轴向拉压载荷与径向偏载，在常规工况下无需额外增设支撑结构即可稳定工作。
