带六角定位槽腰型调节孔异形安装板

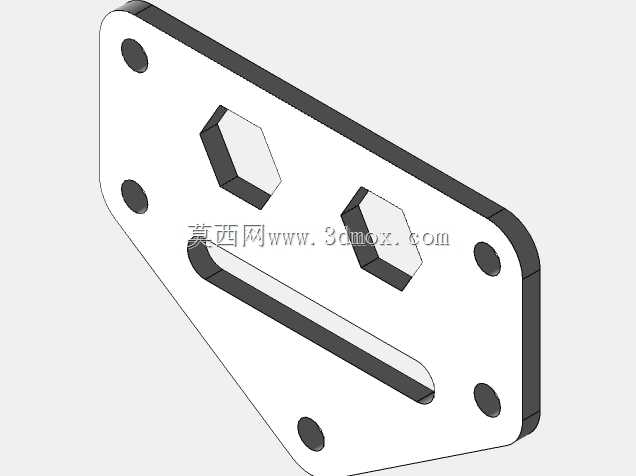

这款异形安装板是工业装配场景中常用的定位固定类五金构件，主要应用在轻工自动化生产线的工位辅具固定、小型检测设备的模组安装、非标工装的转接定位环节，也可作为小型机电设备内部的功能元件承载板使用，能够在紧凑的安装空间内完成多部件的定位衔接与位置微调需求。从实际用途来看，它既可以为两个需要相对位置调整的功能模块提供稳定的安装基准，也能通过自身的异形轮廓适配设备内部非规则的安装腔体，避免常规矩形安装板无法适配狭窄斜向空间的问题，在小型包装设备辅件固定、电子元件检测工装的载板安装场景中，能够有效减少额外转接件的使用，压缩整体装配空间。产品的功能特性围绕安装定位与微调需求设计，板体上的两个六角形沉槽可对应嵌入六角头定位件，装配后能够限制连接件的周向转动，避免设备运行过程中因震动导致的紧固件松脱，无需额外添加防松垫片即可实现可靠的防转定位；板体上的长圆形腰型孔为位置调节结构，可在装配时根据对接部件的实际位置沿腰型孔长度方向微调安装板的固定位置，抵消零部件加工带来的尺寸公差，降低装配对位的难度；板体边缘分布的五个圆形通孔为固定安装孔，采用沉孔设计可让紧固件头部完全埋入板体表面，避免凸起的螺丝头干涉其他运动部件的运行轨迹。设计思路上优先考虑了紧凑空间的适配性，整体采用非对称的斜切异形轮廓，在覆盖所有安装功能位的前提下尽可能缩减板体的整体轮廓尺寸，让它能够嵌入设备内部斜向的狭窄安装空间，板体边缘做了均匀的圆角处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中提升板体的结构强度，所有孔位的位置排布经过装配干涉校验，确保每个孔位安装紧固件后都不会与相邻的功能结构产生空间冲突。外形尺寸与安装边界方面，板体采用等厚度板材加工，整体轮廓最大长度适配常规小型工装的安装间距，五个固定孔的孔位间距符合通用小型五金件的安装孔距标准，可直接适配多数现成的安装立柱或固定座，腰型孔的调节行程覆盖常规装配所需的公差补偿范围，六角沉槽的深度与标准六角螺母的厚度匹配，嵌入后可与板体表面保持齐平，不会额外占用板件两侧的装配空间，整体安装边界清晰，装配时无需为板件预留额外的避让空间，能够直接贴合安装基准面完成固定。
