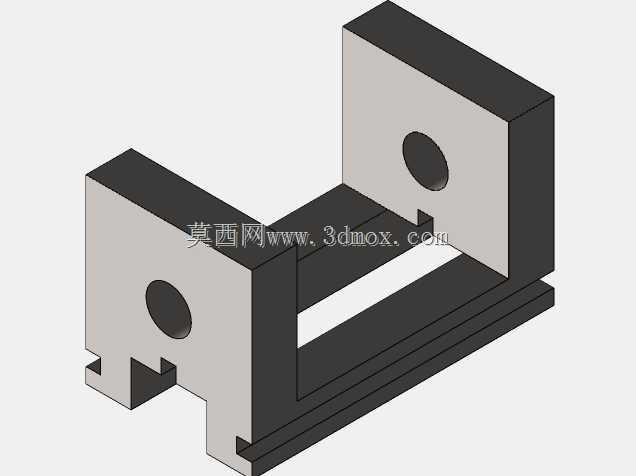

双立板槽型安装固定支座结构

该双立板槽型安装固定支座是工业装配场景中常用的刚性支撑连接件，主要应用于自动化生产线工位定位、工装夹具架体搭建、小型功能模组安装固定等场景，可作为承载构件为轴类零件、摆动组件、检测探头等部件提供稳定的安装基准，同时适配导轨滑移类安装需求，能够在往复运动、轻度振动的工况下保持连接位置的精度稳定性，避免安装部件出现偏移、松脱问题。从功能特性来看，该支座采用一体化铣削成型的槽型框架结构，两侧对称设置的立板上开有同轴圆形安装孔，可穿装销轴、铰接轴或紧固螺栓，实现与外部摆动件、转动件的铰接或刚性连接；底部设置的带卡槽安装边，既可以通过卡槽卡入配套导轨实现快速滑移定位，也可通过螺栓穿过卡槽预留间隙完成在安装平面上的位置微调，适配不同安装间距的装配需求，中部镂空的槽型结构在保证整体结构刚性的前提下有效降低了自身重量，同时为安装在两立板之间的部件预留了充足的活动空间，避免部件运动时与支座本体产生干涉。在设计思路上，该支座优先考虑装配适配性与结构刚性的平衡，两侧立板采用等厚对称设计，保证两侧安装孔的同轴度公差控制在装配允许范围内，避免穿装轴件时出现卡滞、偏磨问题；立板与底部承托边采用大圆角过渡连接，有效降低铣削加工过程中的应力集中问题，同时提升支座承受侧向载荷时的结构强度，避免长期受载后连接处出现开裂变形；底部卡槽的尺寸设计适配工业装配中常用的标准导轨规格，卡槽侧边的缺口结构用于安装锁紧块，在支座滑移到指定位置后可通过锁紧块实现与导轨的相对固定，无需额外加工定位孔即可完成位置锁定，大幅提升现场装配的调整效率。从外形尺寸与安装边界来看，该支座整体长宽高比例适配小型功能模组的安装需求，两侧立板的间距预留了足够的部件安装空间，立板上的安装孔直径适配常用规格的铰接销轴，底部安装边的总宽度与卡槽深度符合标准工业导轨的安装尺寸要求，安装时仅需保证安装平面的平面度在公差范围内，即可完成支座的快速固定，支座整体外轮廓无突出尖锐结构，不会对周边布线、相邻部件安装造成干涉，可直接集成到各类小型自动化设备、工装夹具的架体结构中，无需额外进行二次加工即可投入使用。
