USB接口通用串口适配器外观结构设计

这款USB接口通用串口适配器，是面向工业调试、嵌入式开发、老旧设备通讯升级场景打造的外设转换部件，核心作用是解决现代计算机仅配备USB接口、无法直接对接传统RS232/RS485串口设备的通讯痛点，广泛应用于工业PLC参数调试、单片机程序烧录、数控机床数据传输、老旧串口打印机与传感器对接等场景，是电子工程师、设备运维人员日常作业的常用配套工具。

从功能特性来看，该适配器内置串口协议转换芯片，可实现USB信号与标准串口信号的双向透明传输，支持热插拔操作，无需额外重启设备即可完成连接，传输过程中具备数据校验、信号抗干扰处理能力，能够在复杂电磁环境的工业车间内保持稳定的通讯速率，避免数据丢包、传输中断等问题，外壳内部预留了芯片屏蔽层安装位，可进一步降低外界电磁信号对传输过程的干扰。

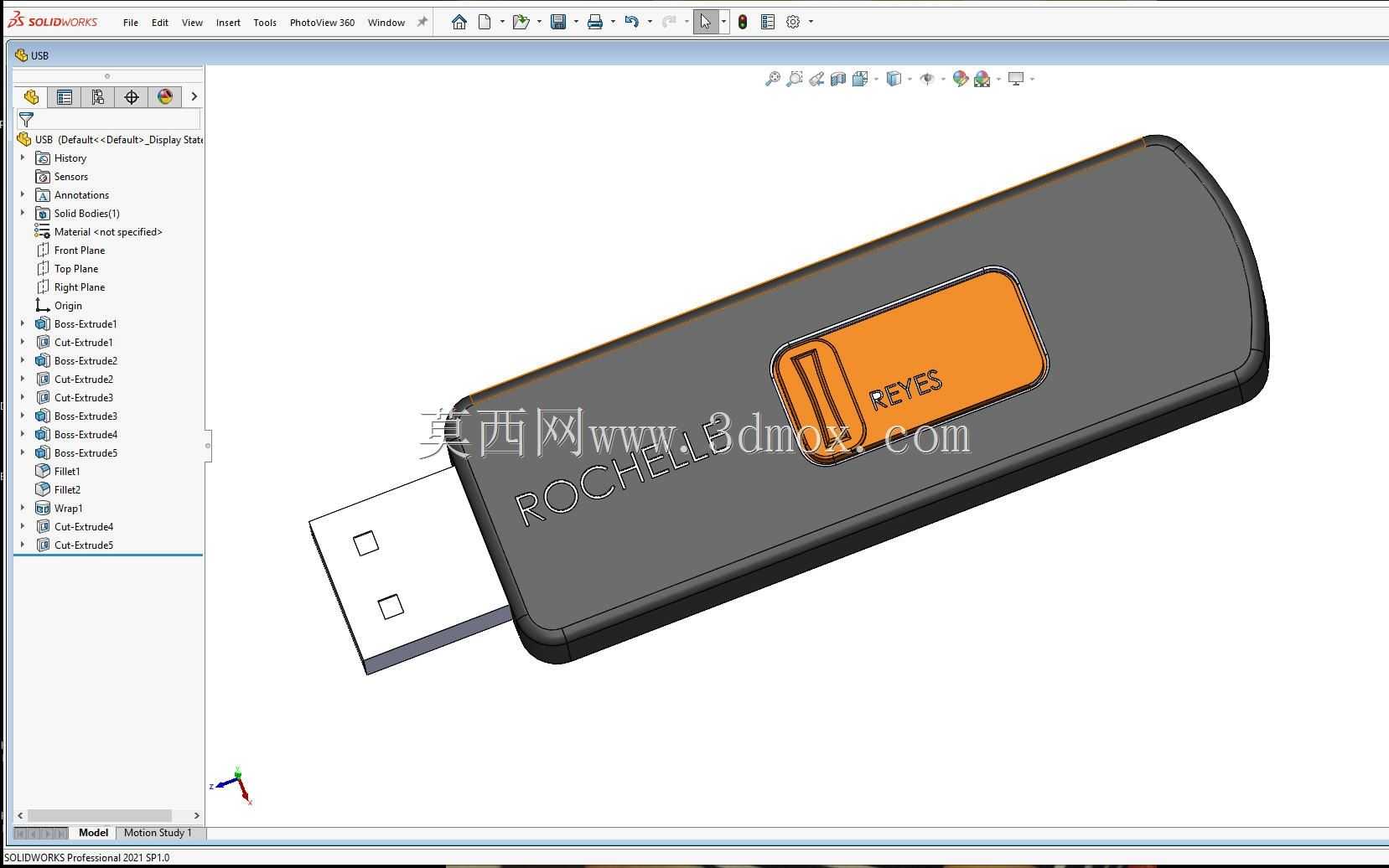

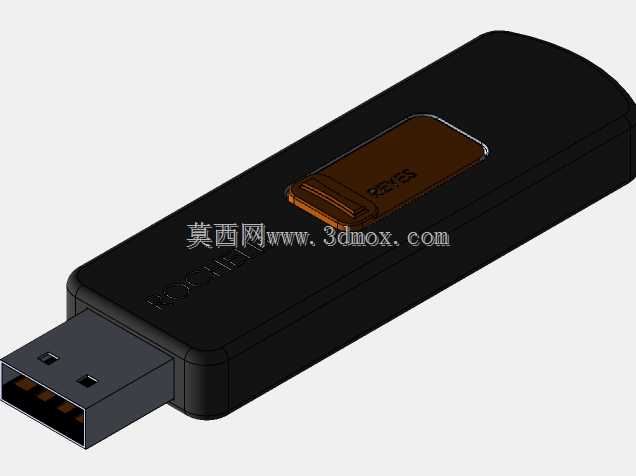

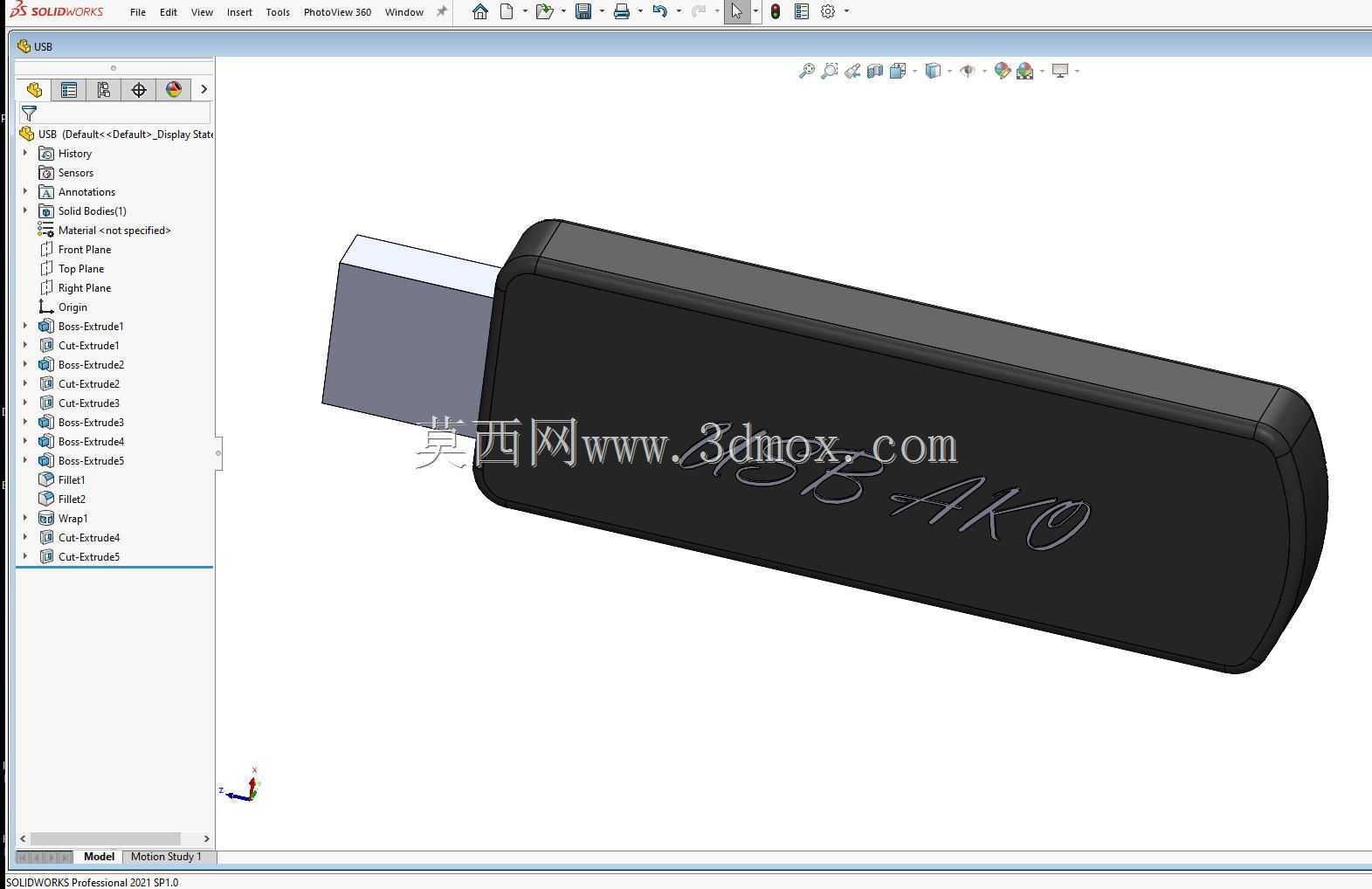

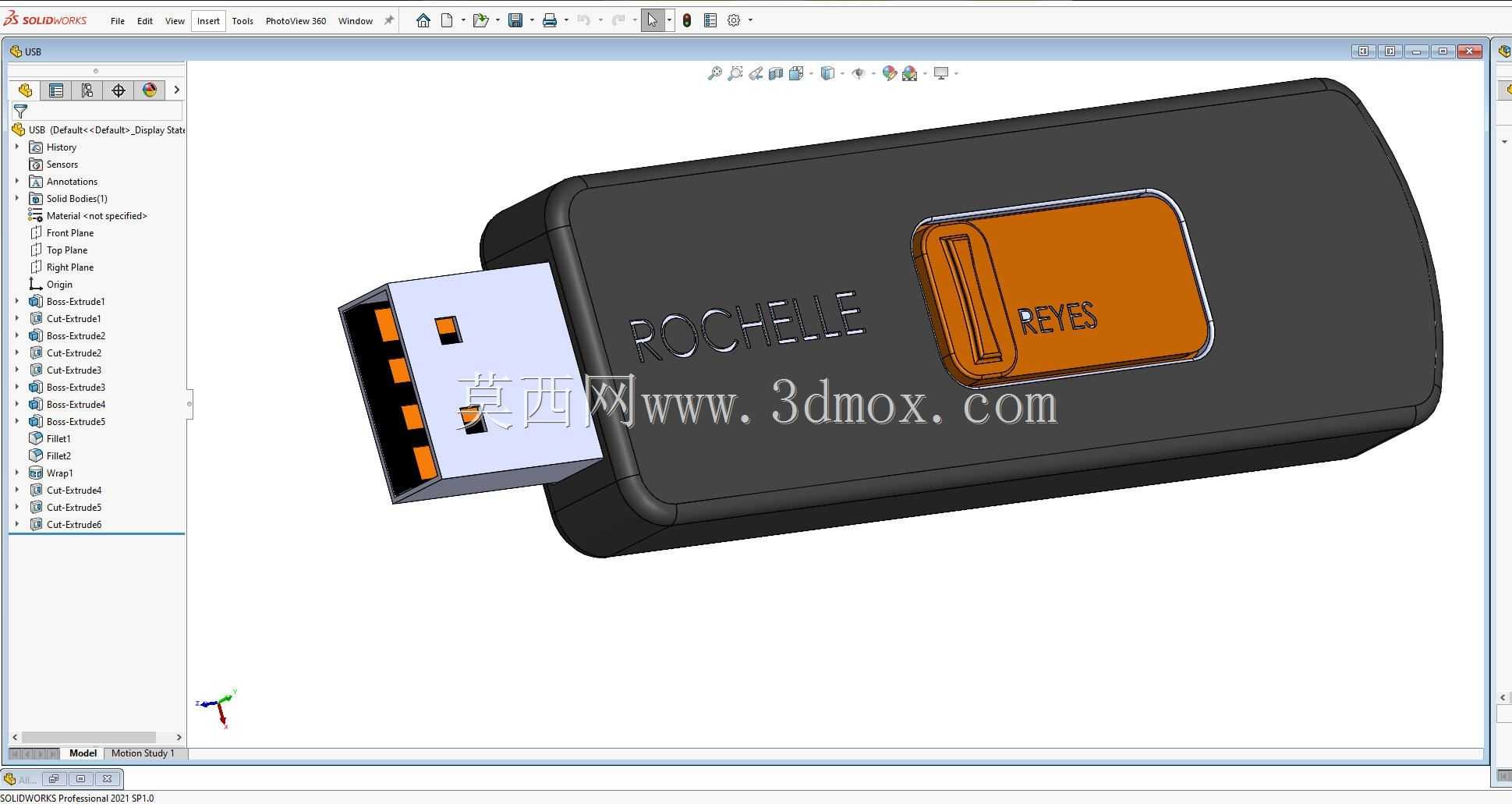

在设计思路上，整体采用一体化便携结构设计，摒弃了传统串口适配器附带延长线缆的冗余设计，将转换电路、接口部件全部集成在U盘式的紧凑壳体内，既降低了线缆拉扯导致的接触不良风险，也方便使用者随身携带、随时取用。外壳采用上下扣合的装配结构，无需额外螺丝即可完成壳体固定，装配工序简单，后期维修拆解也十分便捷；表面做了细磨砂质感处理，握持插拔时不易打滑，同时不易残留指纹与划痕，长期使用也能保持整洁的外观。壳体正面设置了品牌标识区域与状态指示灯预留位，可直观展示设备通电、数据传输的工作状态，方便使用者快速判断设备运行情况。

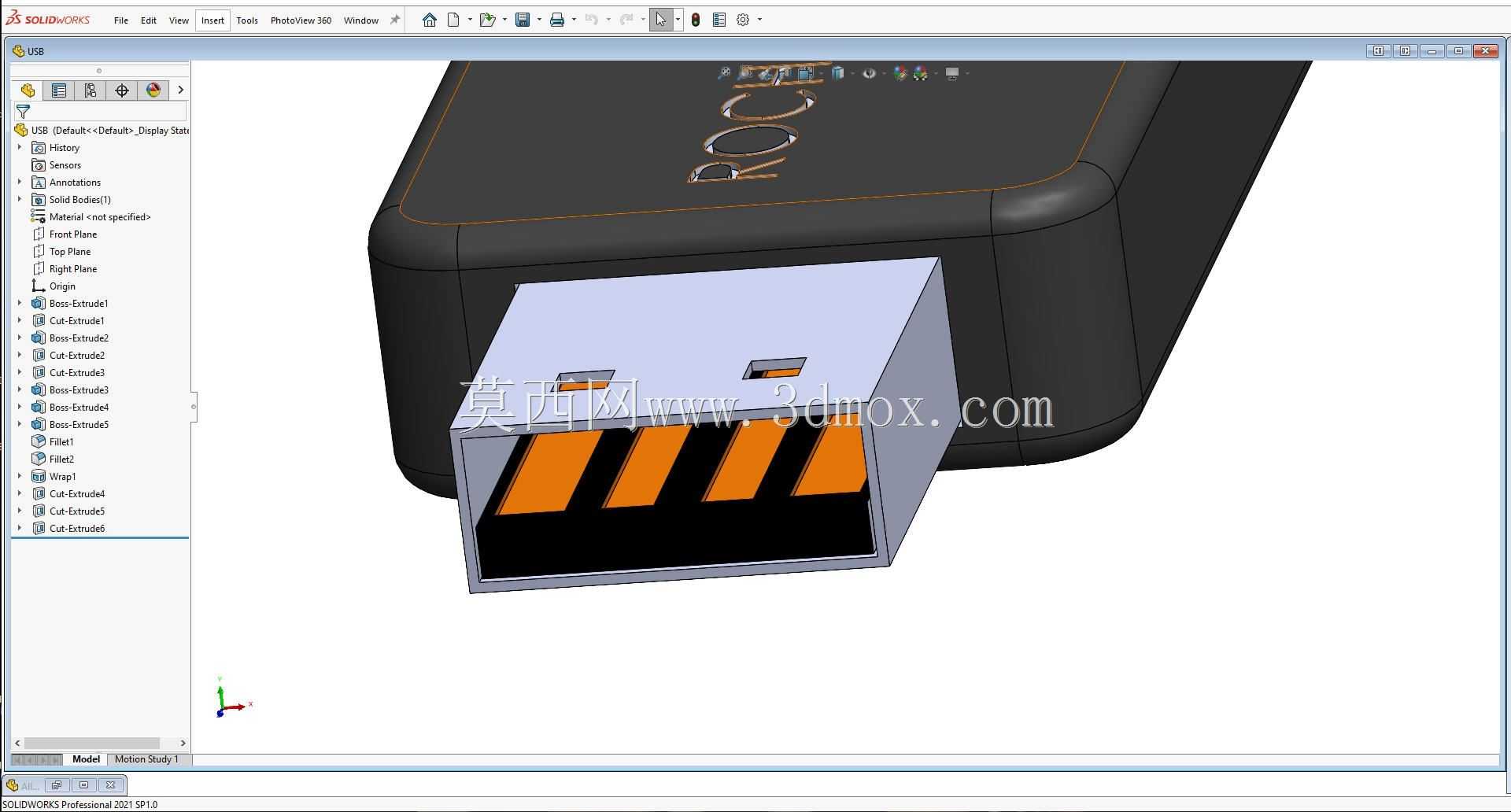

外形尺寸与安装边界方面，整体采用长条形圆角设计，整体长度控制在70mm以内，最大宽度22mm，壳体厚度控制在10mm，整体体积与普通U盘相当，插入计算机USB接口后，突出接口部分的长度不超过60mm，不会与相邻的其他USB接口产生安装干涉，即便在笔记本电脑接口排布紧密的情况下，也能顺利插接使用。USB公头部分采用标准A型接口尺寸，公差控制在通用串行总线规范要求范围内，可兼容各类台式机、笔记本电脑、工业工控机的标准USB接口，插拔寿命满足万次以上的使用要求；壳体尾部可根据需求加装挂绳孔，方便使用者将其挂在钥匙串、工牌挂绳上，避免遗失。壳体边缘全部做了R2以上的圆角过渡处理，没有尖锐棱角，插拔使用时不会划伤手部，也不会刮蹭到其他设备表面。
