流线型笼式支撑连接构件结构设计

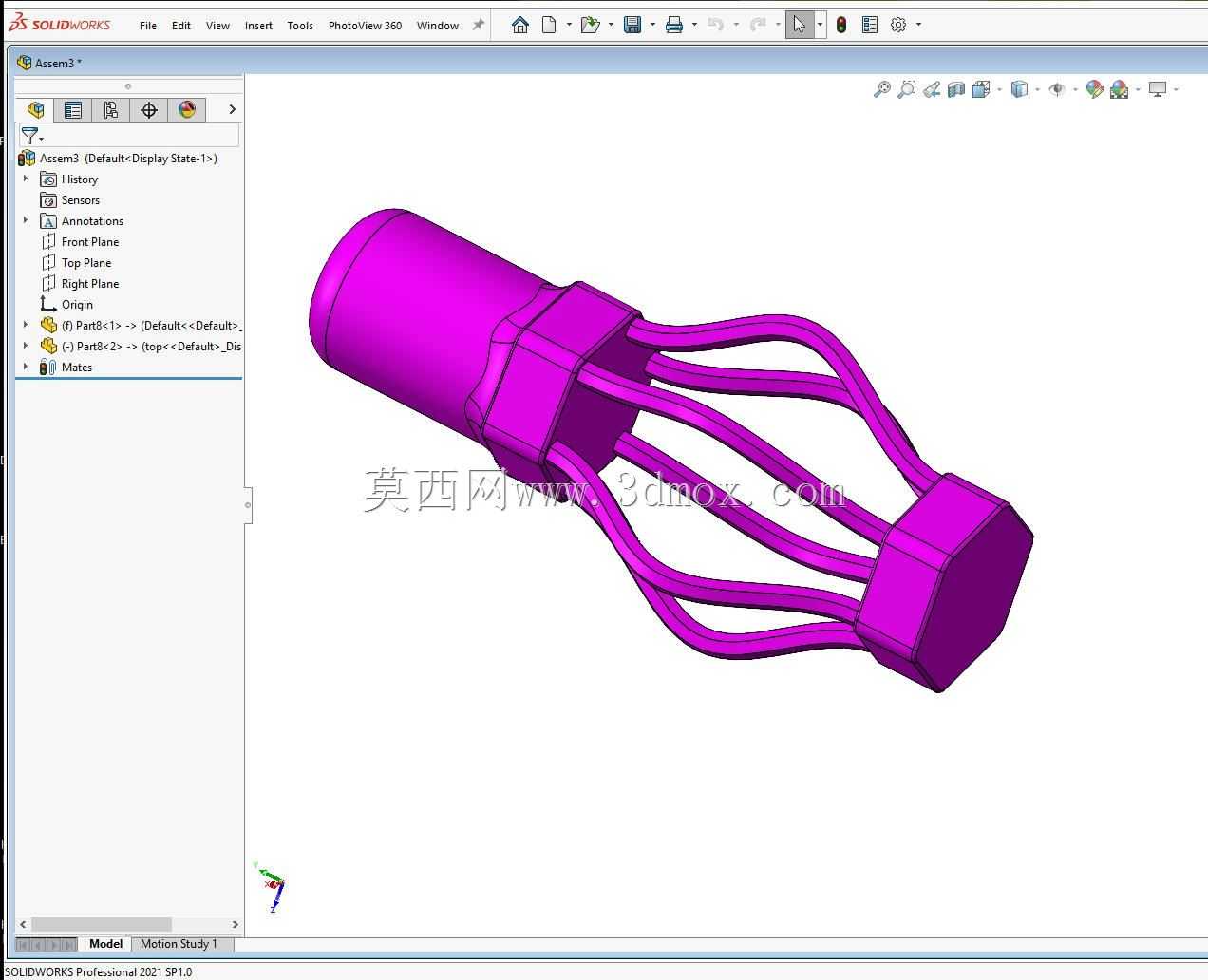

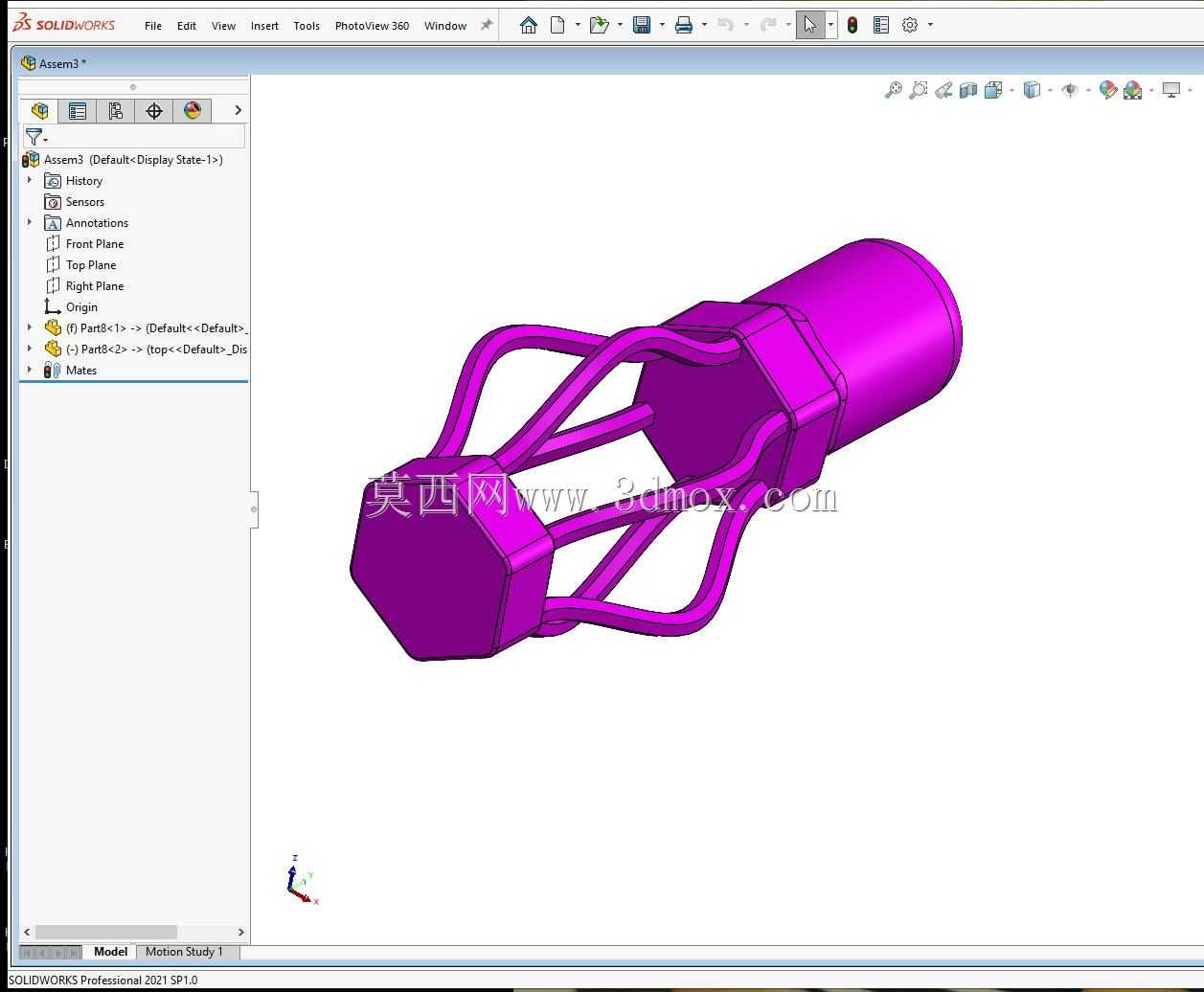

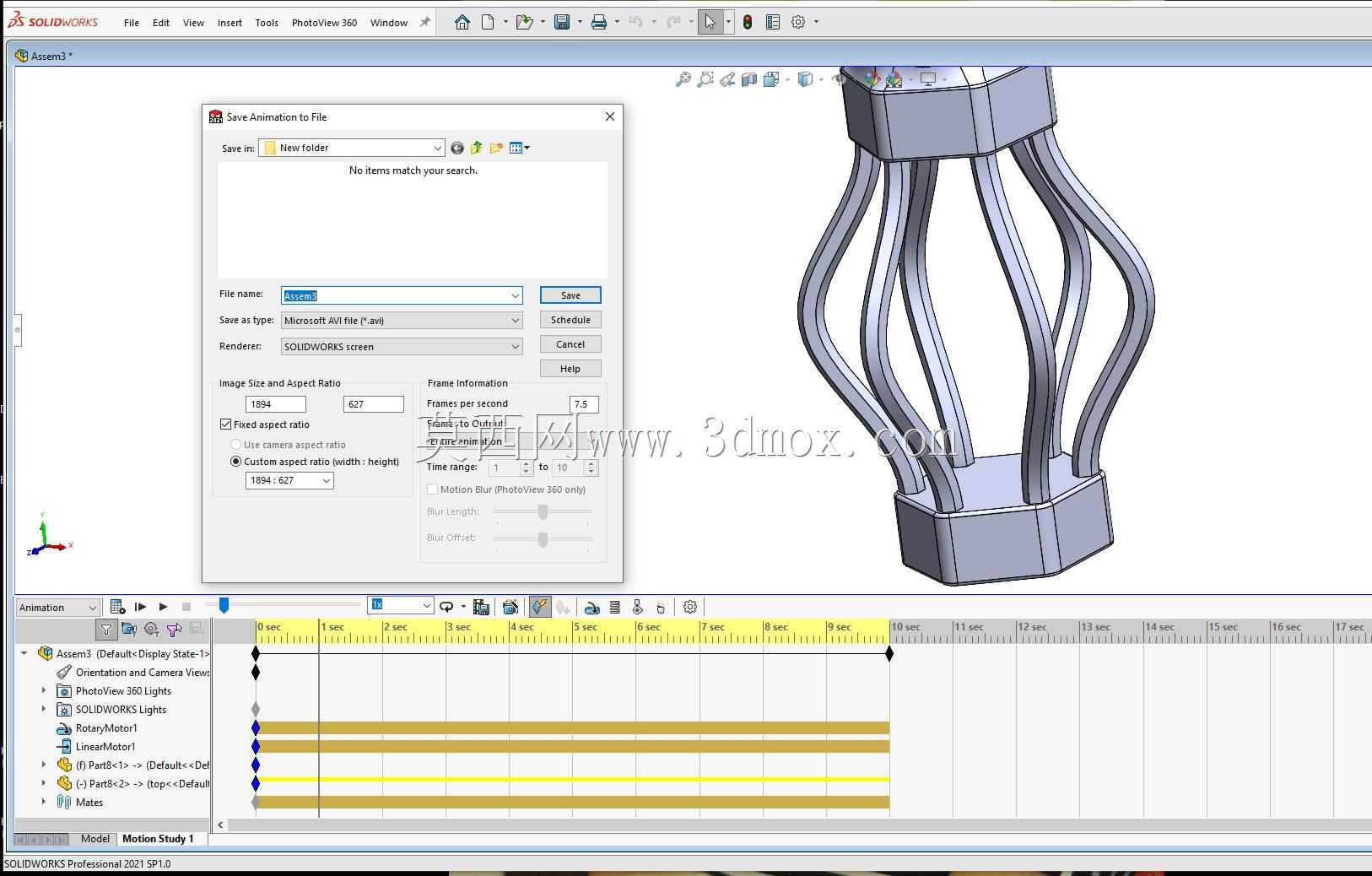

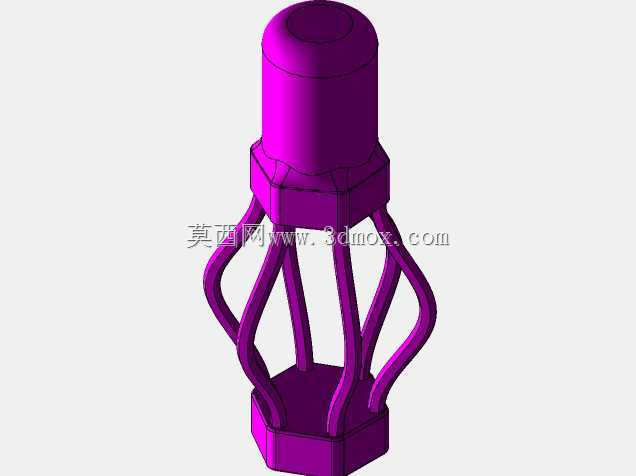

该构件为流线型笼式支撑连接结构，主要应用于需要兼具轻量化支撑、通透视觉效果与稳定连接性能的机械装配场景，可作为小型设备的防护支撑框架、装饰性承重连接座、或是精密仪器的隔振支撑基体使用，在轻工设备、文创机械装置、小型实验台架等场景中能够同时满足结构承重与外观造型的双重需求。从实际用途来看，该构件上下两端为带安装孔的多边形连接基座，可通过紧固件分别与上部功能部件、下部安装底座实现刚性连接，中部多根弧形曲杆沿周向均匀排布，形成笼式镂空的支撑结构，既能够承担轴向的压装载荷，也可以抵消一定程度的径向偏载，同时镂空结构能够有效降低构件整体重量，减少材料消耗，还可以为内部走线、流体管路排布预留充足的通透空间，避免管线外露影响整体整洁度。在功能特性层面，该结构的弧形曲杆采用渐变曲率设计，从上下基座位置向中部外扩再平滑收束，曲杆的截面尺寸沿长度方向做等强度优化，在基座连接位置适当加大截面尺寸降低应力集中风险，中部位置保持均匀截面保证支撑刚度，整体受力传递路径平滑，不会出现直角结构带来的应力突变问题，在承受动态载荷时能够通过曲杆的微小弹性形变吸收部分振动能量，提升整体连接结构的抗振性能。设计思路上，该构件摒弃了传统直杆式支撑框架的生硬造型，采用参数化曲线驱动的方式生成每根曲杆的空间路径，保证所有曲杆的曲率变化完全一致，周向排布的角度均匀对称，既保证了各个方向的支撑刚度均衡，也让整体造型具备流畅的视觉美感，兼顾了工业设计的美学需求与机械结构的力学性能要求。在外形尺寸与安装边界方面，上下两端的多边形基座尺寸保持一致，可适配同规格的安装法兰面，中部笼式结构的最大外轮廓直径大于基座尺寸，设计安装时需要预留足够的径向空间，避免与周边其他部件发生干涉，构件整体轴向高度可根据实际装配需求调整曲杆的长度参数，基座上的安装孔位置可根据对接部件的孔位做对应适配，无需改动中部笼式结构的核心受力形态，具备较强的参数化调整适配能力，能够快速匹配不同安装场景的尺寸需求。
