格洛克17手枪配套滑动锁止小零件结构

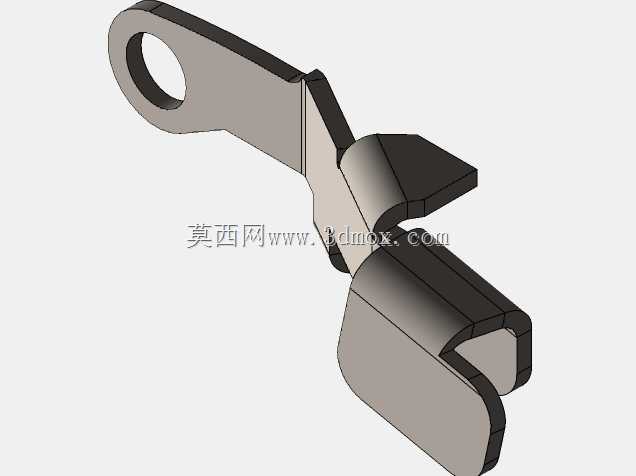

该零件属于轻武器击发机构内部的核心锁止功能组件，主要应用在格洛克17型半自动手枪的扳机保险与套筒锁止模块中，承担击发状态下的位置锁定、套筒复位过程中的滑动限位、非击发状态下的误触防护功能，是保障枪械操作安全性与击发可靠性的关键小型结构件。从实际使用场景来看，该零件安装在套筒座内部的扳机连杆上方区域，一端通过带孔的耳部结构与固定销轴铰接，可绕铰接轴实现小角度往复摆动，中部的弯折挡块结构与扳机连杆的凸起部位配合，在扳机扣动到预设行程时解除对击针的阻挡，完成击发动作的动力传递，在扳机复位时则依靠配套弹簧的弹力回到初始锁止位置，阻挡击针向前运动，避免跌落、磕碰等外力作用下的意外走火。在设计思路上，该零件采用一体化弯折成型的结构方案，整体采用高强度合金钢材的等强度设计，铰接孔部位做了加厚处理以承受反复摆动带来的磨损，与扳机连杆接触的挡块面做了小角度斜面过渡，保证接触过程中受力顺滑无卡滞，尾部的卡槽结构用于固定刀库弹簧的一端，为零件的复位动作提供稳定的弹力支撑，三个配套的销件分别用于铰接固定、行程限位、弹簧定位，各部件之间的配合间隙控制在0.02mm以内，既保证动作的灵活性，又避免间隙过大带来的晃动异响与位置偏差。从安装边界来看，该零件整体长度约22mm，最大宽度约8mm，铰接孔直径为3mm，安装时需要保证铰接轴与套筒座的安装孔同轴度误差不超过0.01mm，挡块工作面与扳机连杆凸起的接触重合量不小于1.5mm，弹簧安装后的预压缩量为2mm，保证复位弹力稳定在设计区间内。需要注意的是，该滑动止动杆的曲面配合面在装配时需要与周边的扳机保险、击针阻铁等零件做适配检查，根据实际装配的间隙情况微调挡块的接触角度，保证在扣动扳机的全行程中锁止解除动作连贯，松开扳机后锁止动作到位，不会出现锁止失效或者卡滞无法击发的问题，零件表面做了磷化防锈处理，降低长期使用过程中的锈蚀风险，适配日常携行、射击训练等多种使用环境下的可靠性要求。
