可多角度调节的薄刃工件夹持夹具

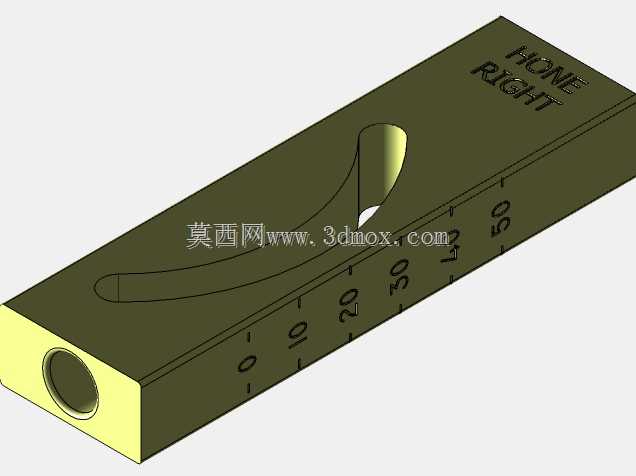

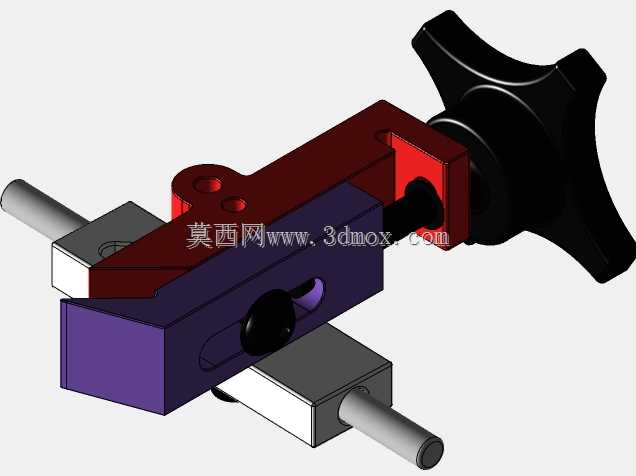

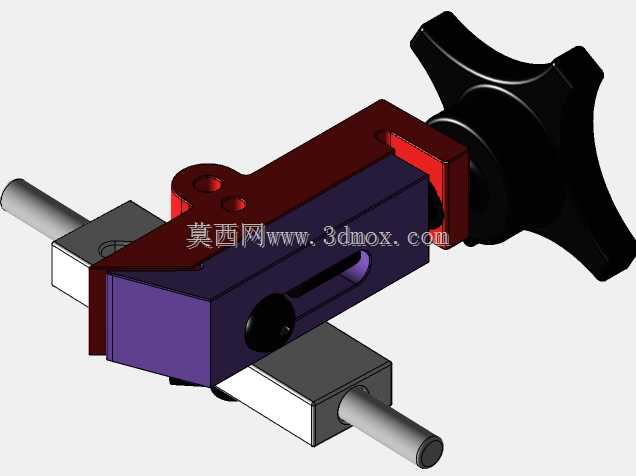

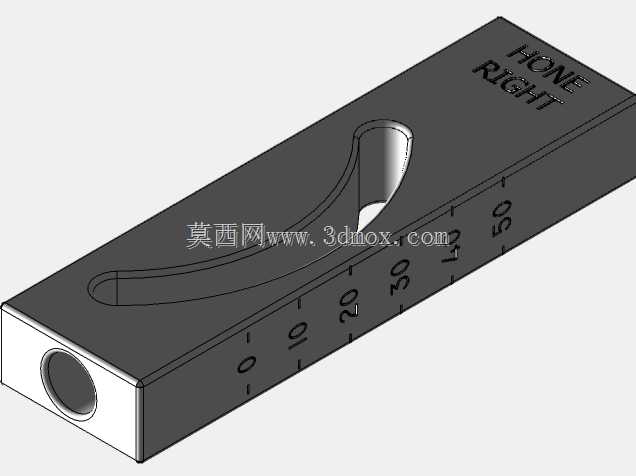

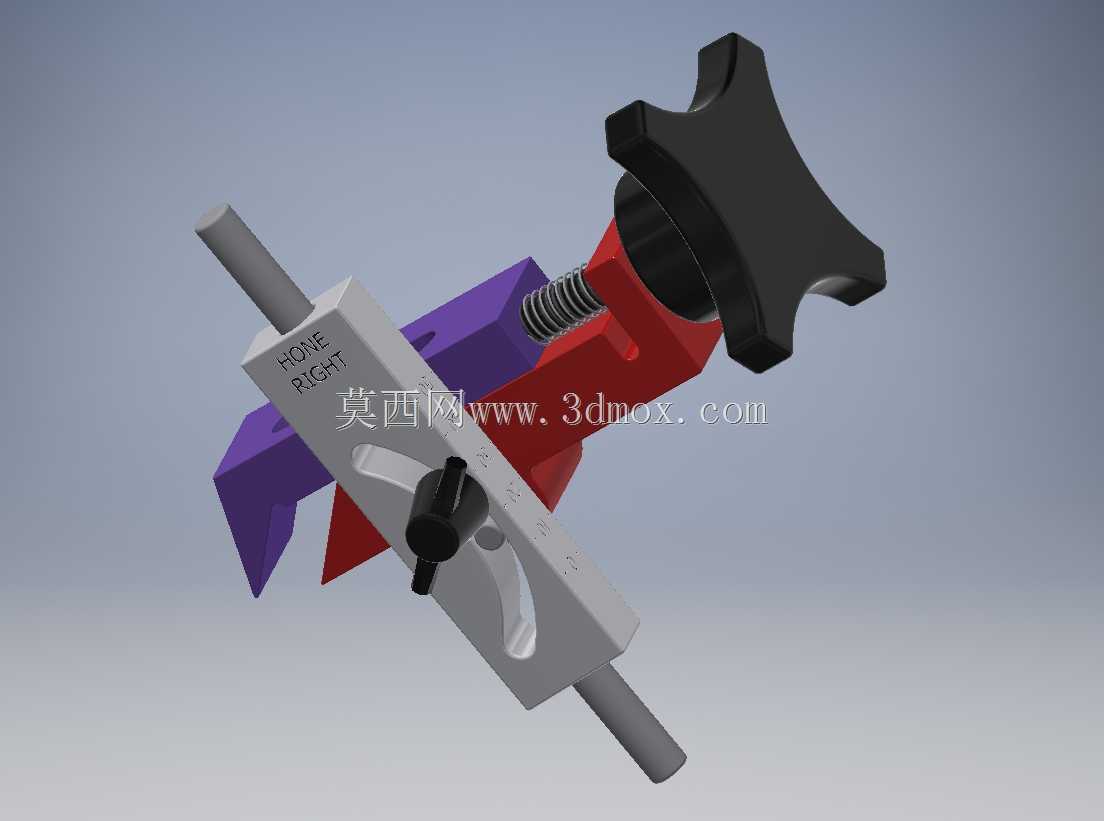

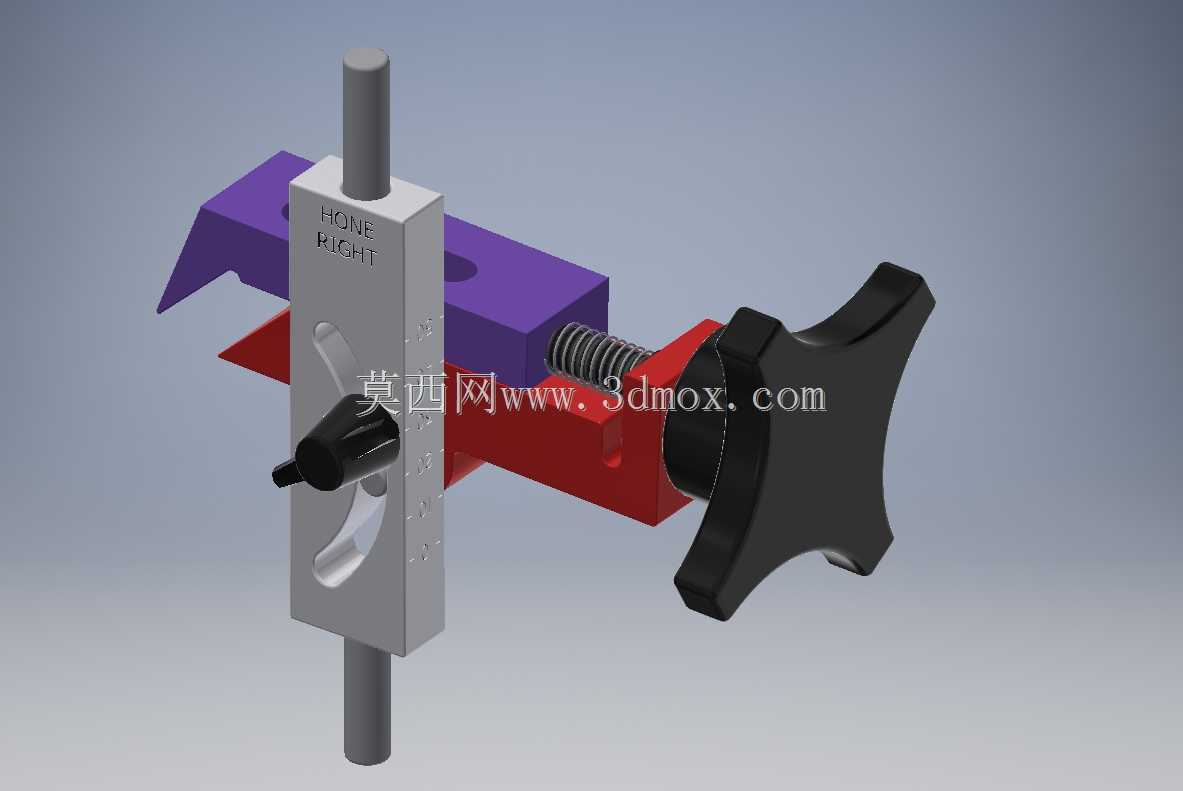

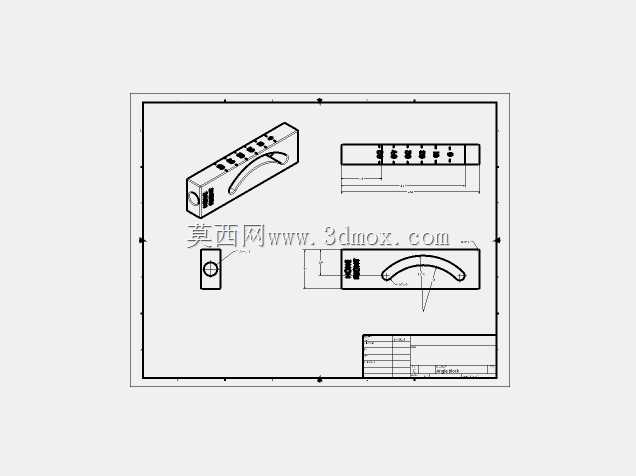

这款角度调节叶片夹是面向精密机加工、刃具修磨、小件蚀刻作业场景开发的专用夹持工装，主要解决薄型锋利工件装夹时易变形、角度难调整、操作安全风险高的痛点，在剪刀修磨车间、小型五金刀具加工工位、精密蚀刻生产线都能适配使用。它的核心用途是稳定夹持剪刀刀片、手术刀片、小型薄型铣刀片这类厚度薄、刃口锋利的工件，替代传统平口钳装夹时受力不均压弯工件、遮挡加工面的问题，同时能灵活调整工件的倾斜角度，适配不同角度的刃磨、刻蚀、钝化作业需求。从功能特性来看，它采用星形手拧旋钮配合内置弹簧的锁紧结构，无需额外扳手即可快速完成装夹松紧调节，操作人员单手就能完成工件的装拆与锁紧，作业效率比传统螺栓锁紧夹具提升近四成；夹身带有清晰的HOME、RIGHT方向标识，配合带刻度的角度调节拨杆，能实现0到90度范围内的无级角度调整，调整到位后通过侧面的小型锁紧销即可固定角度，不会在加工过程中出现角度偏移；夹体的V型定位槽能适配不同厚度的薄型工件，最小可夹持厚度0.1mm的超薄刃片，夹持力均匀分布在工件非加工区域，不会在工件表面留下压痕，也不会遮挡需要加工的刃口区域。设计思路上，这款夹具优先考虑了操作安全性与装夹稳定性，将锁紧旋钮设置在夹体远离刃口的一端，操作人员调整时手部不会接触到锋利的工件刃口，避免装夹过程中被割伤；夹身主体采用硬质铝合金材质，在保证整体结构强度的同时降低了夹具自重，既可以固定在工作台面上作为固定式夹具使用，也可以手持配合小型打磨工具完成现场修磨作业；夹持块采用可更换的紫铜材质钳口，硬度低于常见的刀具钢材，夹紧时不会损伤工件的精加工表面，长期使用磨损后只需更换钳口即可，无需更换整个夹具体，降低了工装的使用维护成本。从安装边界与外形尺寸来看，这款夹具整体长度控制在120mm以内，宽度45mm，高度65mm，占用工作台面积极小，底部带有标准的M6安装孔位，可以直接固定在标准磨床工作台、小型台钻台面或者专用工装架上，不需要额外制作转接板；穿装在夹体上的导向光杆直径为12mm，也可以配合通用的光杆支架调整夹具的整体高度，适配不同加工设备的作业空间要求，夹持工件时的最大探出长度可以根据作业需求调整，最长可探出60mm，满足不同长度刀片的加工需求，不会因为夹具本身的结构干涉影响加工走刀路径。
