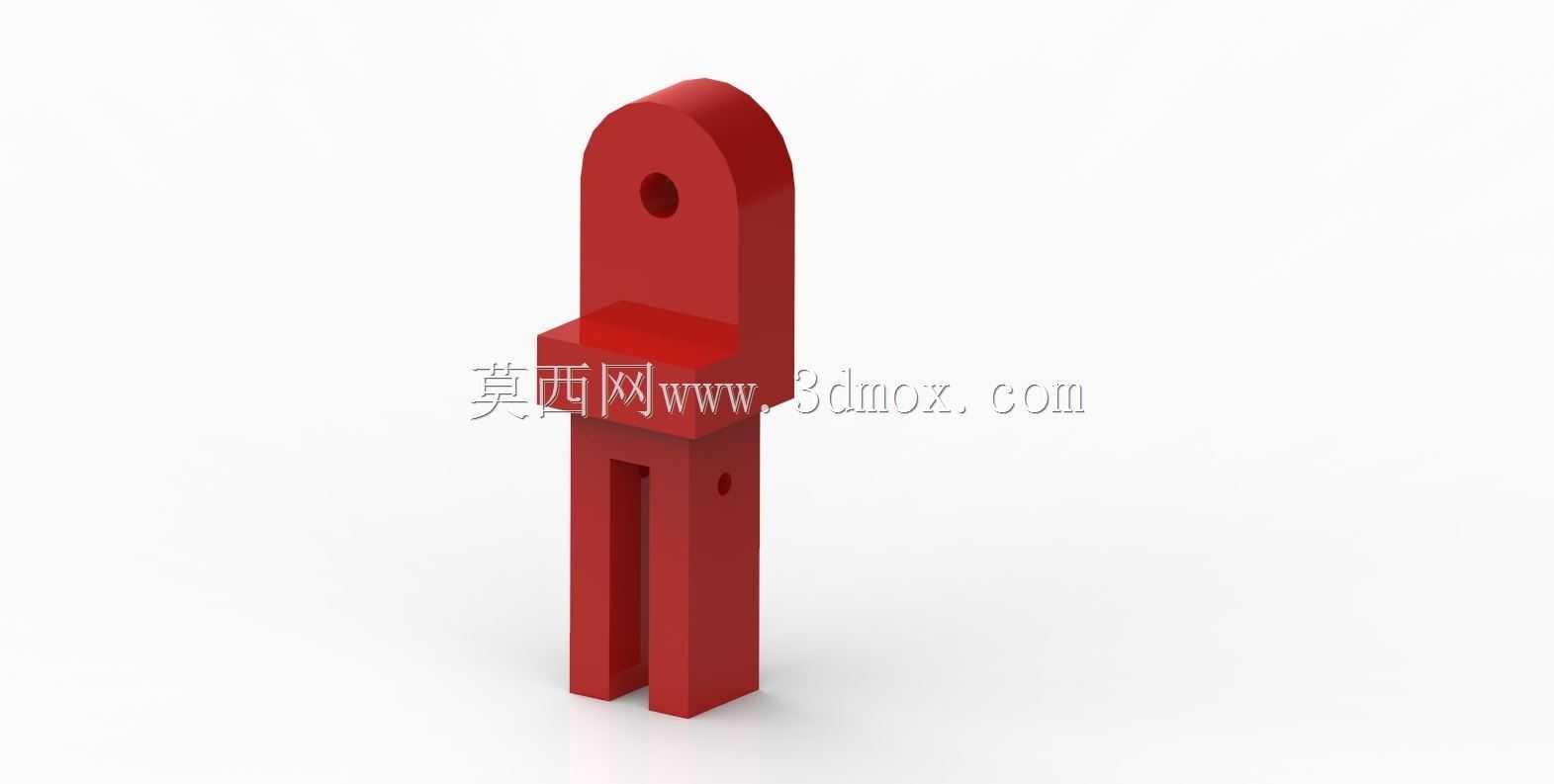

红色立式带孔开槽连接固定构件

该构件属于机械装配场景中常用的立式连接固定类五金配件，主要应用在小型工装夹具、轻工自动化输送线旁侧定位机构、手动工具快换连接模组以及小型实验设备的可调支撑结构中，承担着上部铰接部件与下部滑动基座之间的连接、传力与位置限定作用。从实际使用场景来看，这类构件常被安装在需要小范围上下调整、同时上部需要实现铰接摆动的工位上，比如小型检测设备的探头安装支架、工装夹具的压头连接座、手动操作工具的延长连接端，能够在传递纵向推拉力的同时，通过上部的铰接孔配合销轴实现上部组件的小角度摆动，适配不同角度的作业需求。从功能特性上看，构件上部的环形带孔结构专门用于配合圆柱销轴实现铰接连接，孔位的同轴度设计能够保证铰接部件转动顺畅无卡滞，避免长期使用后出现偏磨问题；中部的凸台结构承担轴向限位作用，能够在构件插入对应安装槽后抵住安装基准面，确定构件的插入深度，保证装配位置的一致性；下部的开槽结构属于弹性卡接设计，开槽的宽度与深度经过匹配计算，能够在插入对应规格的安装导槽后依靠自身微量弹性变形实现预紧，避免装配后出现晃动，同时下部侧面的小孔用于安装紧定螺钉，在构件调整到目标位置后拧入紧定螺钉即可完成位置锁定，防止设备运行过程中构件出现移位。在设计思路上，该构件采用一体化切削加工的成型思路，整体结构无拼接焊缝，避免了拼接结构带来的应力集中问题，能够承受一定的纵向载荷与小幅侧向扭力；整体外形采用规整的长方体加圆弧过渡设计，上部铰接端的圆弧过渡能够避免应力集中在棱角位置，提升构件的抗疲劳强度，同时所有外露棱边都做了微小倒角处理，既能够避免装配时划伤操作人员，也能去除加工毛刺，提升装配的顺畅度。从外形尺寸与安装边界来看，构件整体为立式长条形结构，上部铰接孔的直径适配常规标准圆柱销轴，中部凸台的尺寸大于下部杆身尺寸，形成明确的安装限位台阶，下部开槽的宽度与对应安装导槽的槽宽采用间隙配合设计，既保证插入顺畅，又不会出现过大的配合间隙，下部杆身的长度覆盖常规工装的调整行程范围，侧面的锁定小孔位置避开开槽的应力集中区域，保证紧定螺钉锁紧时不会导致开槽结构出现变形，整体安装占用空间小，不需要额外设计复杂的固定结构，直接插入对应导槽即可完成初步装配，后续调整与维护都十分便捷，适合在各类小型机械结构、工装夹具中作为标准化连接配件使用。
