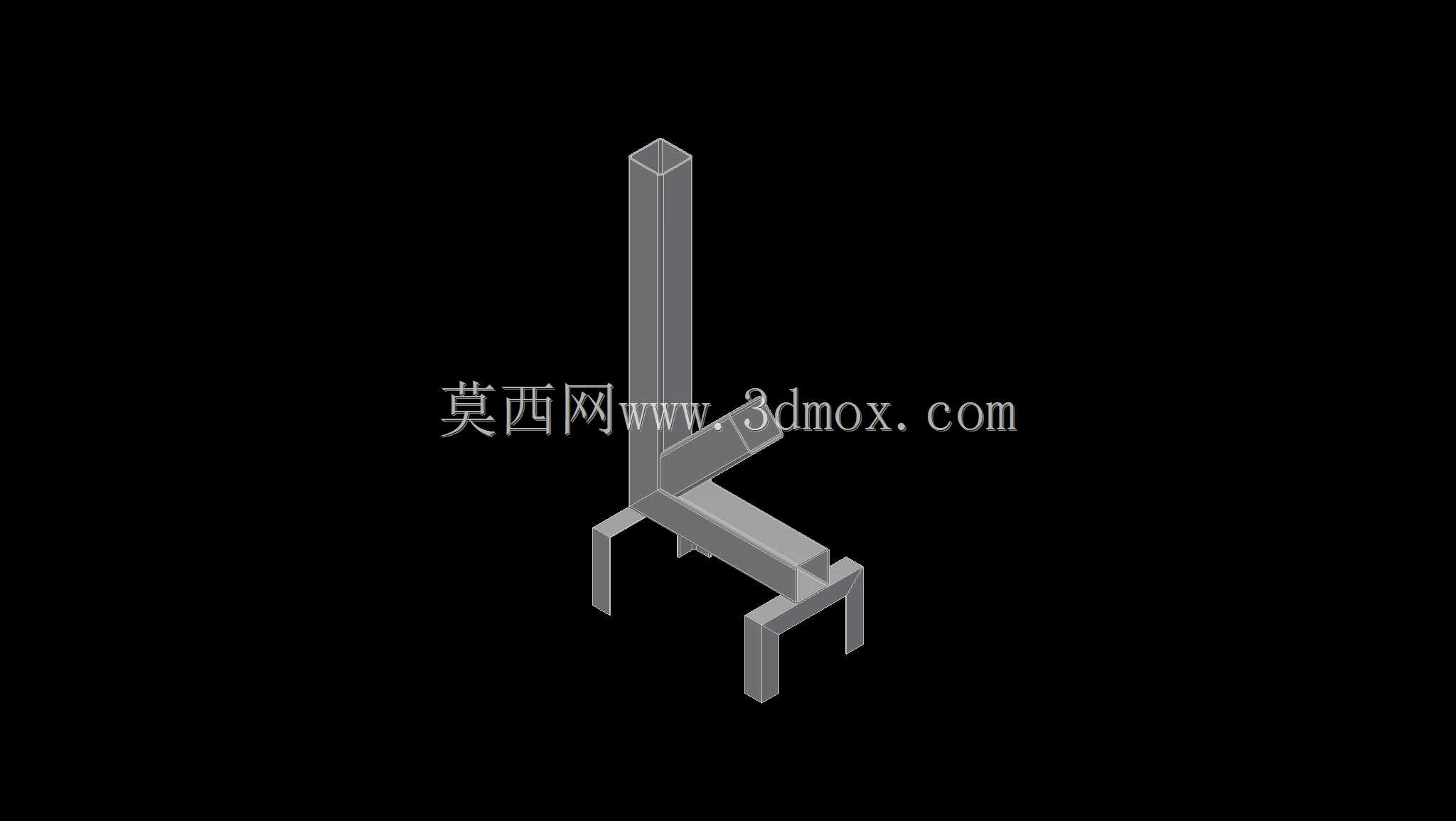

方管角钢拼接立式小型火箭炉结构设计

这款立式小型炉具主要面向户外露营、庭院临时取暖、野外作业炊事等场景设计，可在无配套燃气、电力供应的户外环境下，通过燃烧干柴、木质边角料等易得燃料，实现稳定的炊事加热与局部空间取暖功能，适配单人至三人规模的户外使用需求，也可作为应急场景下的临时加热设备使用。整体结构采用常规工业型材拼接打造，核心支撑与腔体结构选用标准规格方管制作，连接加固部位采用等边角钢完成焊接固定，无需定制异形冲压件即可完成全部构件加工，普通具备金属切割、焊接能力的加工场景即可完成成品制作，生产门槛较低，型材采购便捷，整体加工成本可控。结构设计上采用立式长烟道搭配横向进料燃烧室的布局，竖向的长方管烟道可形成足够的烟囱抽力，无需额外加装鼓风装置即可让燃烧室获得充足的自然进风，保障燃料充分燃烧，减少燃烧过程中的烟气溢出；横向延伸的燃烧室预留了足够的燃料投放空间，可适配长度15至20厘米的常规干柴段，无需将燃料过度截断即可投放使用，燃烧室底部预留了通风落灰间隙，燃烧产生的灰烬可直接落入下方的支撑腿间隙区域，无需额外设置独立抽拉式灰斗，简化了整体结构。支撑结构采用四根短型材作为落地支腿，将燃烧室整体抬离地面8至10厘米，既可以避免炉体高温直接接触地面引发防火风险，也可让底部进风更加顺畅，同时让整体放置更加平稳，在不太平整的户外地面也能通过微调支腿受力保持稳定。整体外形尺寸控制紧凑，竖向烟道总高度约80厘米，横向燃烧室长度约35厘米，整体占地面积不足0.2平方米，单人即可完成整体搬运转移，安装时无需额外固定配件，直接放置在平整的防火隔热地面即可投入使用，使用过程中可根据需求在顶部烟道出口位置搭配适配的锅架，直接放置炊具完成烧水、烹饪等操作，燃烧室侧面的角钢加固结构既可以提升整体结构的抗变形能力，也可作为临时的隔热扶手，在需要短距离挪动炉体时提供受力点位。整体结构没有易损耗的活动部件，日常使用仅需定期清理烟道内积存的烟灰即可，长期使用出现局部构件烧损时，也可直接切割替换对应位置的型材段，维护成本极低，适合在对设备耐用性、易维护性要求较高的户外场景长期使用。
