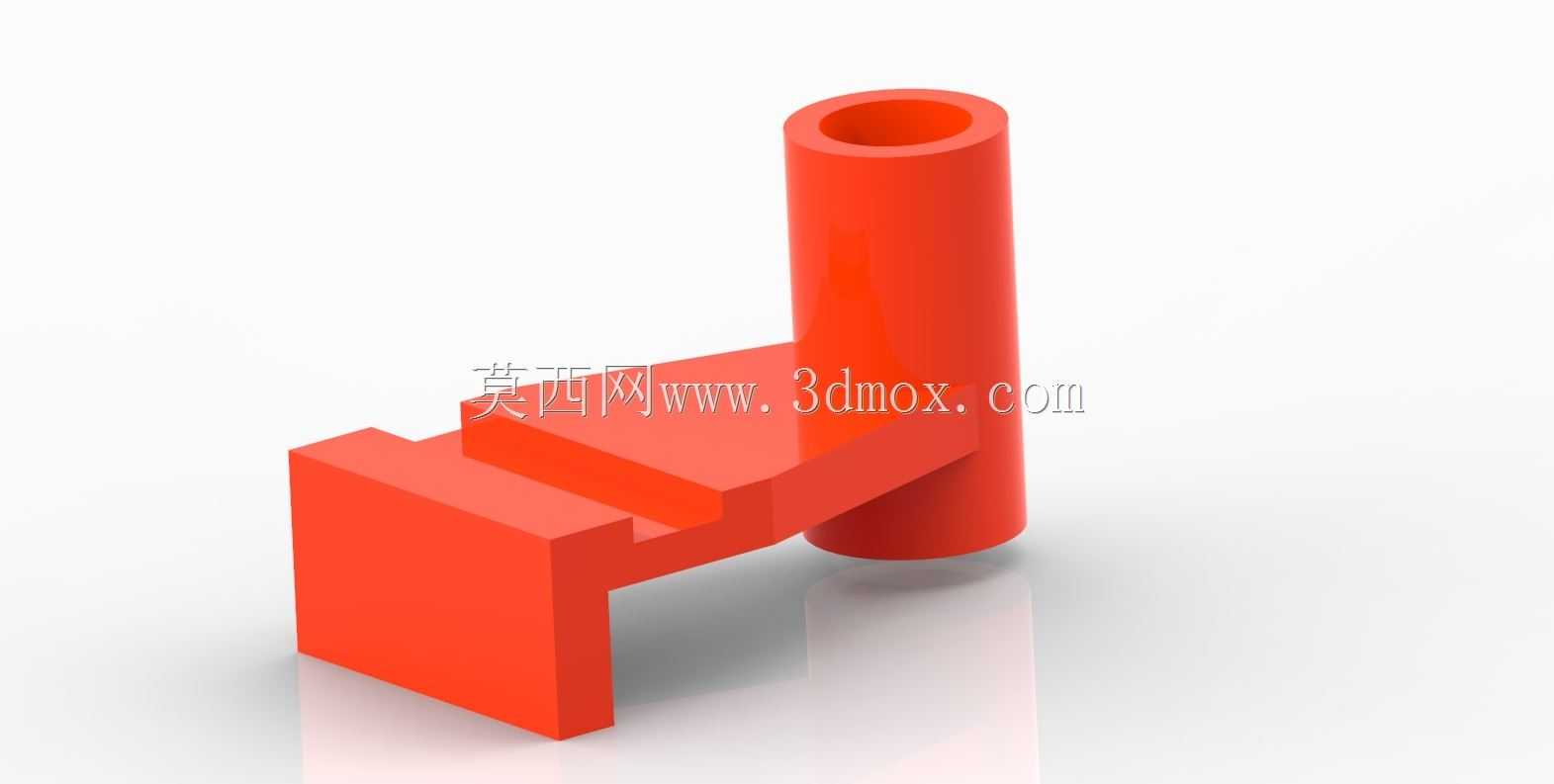

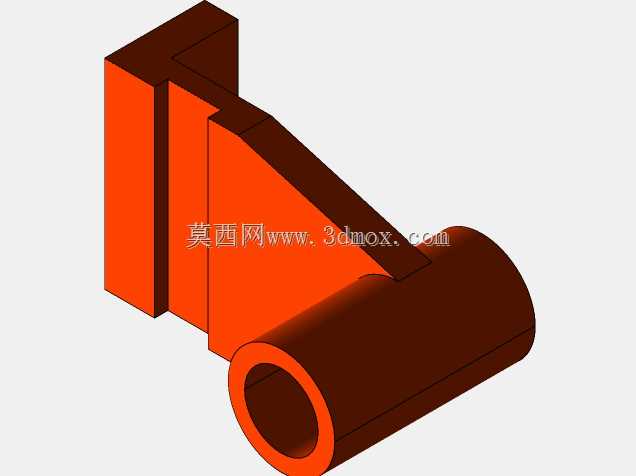

立式筒座连接支撑结构件

该结构件属于工业装配场景中常用的定位支撑类零件，主要应用在小型工装夹具、自动化送料轨道旁的限位安装工位，以及轻工机械设备的走线、杆件定位环节，可作为竖向杆件的承托基座，也能配合侧边的阶梯卡位实现相邻板材、轨道条的快速卡接定位，无需额外加装垫块即可完成高低差适配，在小型电子元器件组装生产线、文具生产设备的导料机构中十分常见。零件整体采用一体化成型设计，主体由竖向空心圆柱筒与侧边阶梯式支撑座两部分构成，竖向圆柱筒为上下贯通的空心结构，内壁预留均匀的安装间隙，可直接穿入对应外径的圆杆、气管或线材，圆柱筒的上下端面做了微小的倒角处理，既避免杆件穿入时被端面锐边刮伤，也能减少装配过程中零件端面与对接件的硬接触磨损。侧边的阶梯式支撑座采用两级台阶的造型设计，较低的一级台阶可卡入安装基板的预留槽位内完成横向定位，较高的一级台阶顶面与圆柱筒侧壁做了平滑的圆弧过渡连接，既保证了结构整体的连接强度，也能在注塑或机加工成型时减少应力集中点，避免零件受外力冲击时在连接位置发生断裂。从安装边界来看，零件的底部支撑面为完整的平面，可直接贴合在安装基板表面，支撑座的最外侧端面与圆柱筒的中心轴线保持固定的水平间距，安装时可直接以圆柱筒中心为定位基准，无需额外测量偏移尺寸，阶梯结构的每一级台阶高度都匹配常规工装板材的厚度，卡入后不会出现上下窜动的问题。设计过程中重点考量了零件的受力合理性，圆柱筒与支撑座的连接位置做了加厚处理，当竖向杆件承受侧向推力时，作用力可通过加厚的连接段均匀分散到整个支撑座上，避免局部应力过大导致零件变形，同时整体造型没有多余的突出结构，在密集排布的工装工位中不会与相邻零件发生干涉，空心筒的内径尺寸与常用的导杆、气管外径形成标准适配，可直接替换同类型的损坏零件，无需重新调整安装位的尺寸。零件的外表面做了平滑处理，没有尖锐的棱角，在装配调试过程中不会划伤操作人员的手部，整体结构紧凑，占用安装空间小，适合在空间受限的小型设备内部使用，既可以作为独立的支撑定位件使用，也能多个组合排布，形成连续的杆件支撑通道，满足长距离走线或导杆的多点固定需求。
