弧形承托式管道支撑钢架结构设计

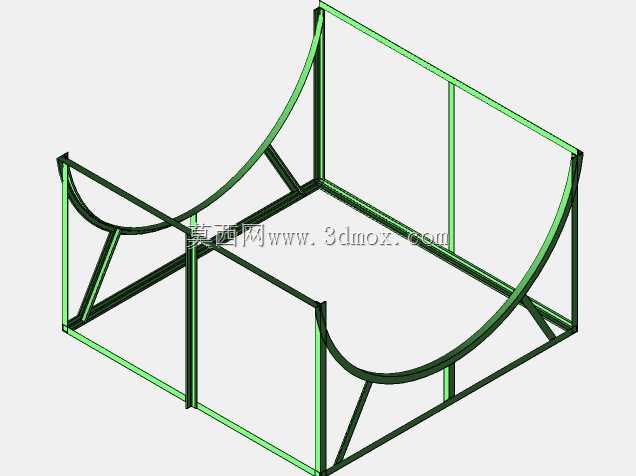

该结构为管路布设场景专用的支撑承载钢架，主要应用于工业厂区流体输送管线、市政给排水管路、暖通循环水管道的架空布设场景，核心作用是为大直径弧形排布的输水管道提供稳定的承托力，避免管道因自身重量、内部流体载荷以及外部环境振动出现形变、位移或接口渗漏问题，保障管路系统长期运行的结构稳定性。从功能特性来看，该钢架采用框架式受力结构，整体以矩形方管作为基础搭建材料，通过焊接拼接形成稳定的底部承载平面与侧边支撑立面，区别于常规平直管道的平面支撑结构，该支架设置了与管道弧度完全匹配的弧形承托梁，能够与弧形排布的管道外壁形成大面积贴合接触，将管道的集中载荷均匀分散到整个框架结构上，避免局部应力集中导致的结构变形，同时侧边设置的竖向支撑与斜向加强筋，能够有效抵消管道充水后产生的侧向推力，提升整体结构的抗倾覆能力。在设计思路上，该结构优先考量了现场安装的适配性与长期使用的结构强度，底部框架采用规整的矩形布局，能够直接通过膨胀螺栓固定于混凝土基础平台上，无需额外制作复杂的安装基座；框架内部的横向、竖向连接杆件均按照受力路径排布，在弧形梁的受力拐点位置专门设置斜向支撑进行力的传导分散，在保证整体承载能力的前提下尽可能减少冗余材料使用，兼顾结构强度与制造成本的平衡。从安装边界与尺寸适配来看，该支架的整体长宽比例适配大直径输水管道的转弯或弧形段布设需求，底部支撑面的宽度预留了足够的管道安装操作空间，侧边支撑的高度能够完全覆盖管道的下半圆弧承托范围，安装时无需对管道进行额外裁切调整，可直接将管道架设于弧形承托梁上后通过管卡进行固定，整体结构的外轮廓无突出尖锐部件，能够适配厂区管廊、户外露天管线等多种安装环境的空间限制，同时方管材质的钢架表面可根据使用环境做防腐镀锌或喷漆处理，能够适应潮湿、户外暴晒等不同工况的使用要求，有效延长支撑结构的使用寿命，降低管路系统的后期维护成本。
