公制螺纹M6提升用吊环螺栓结构设计

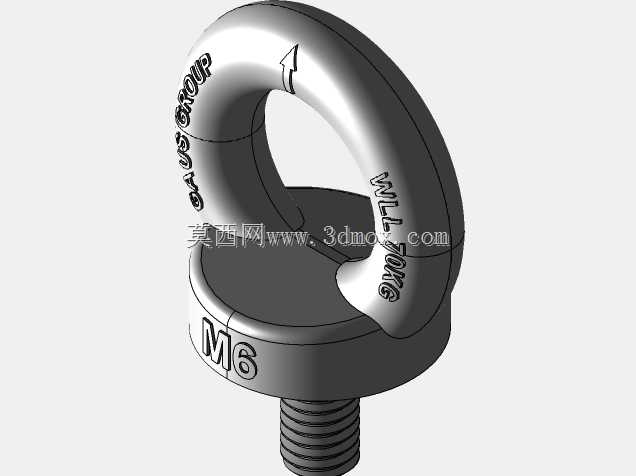

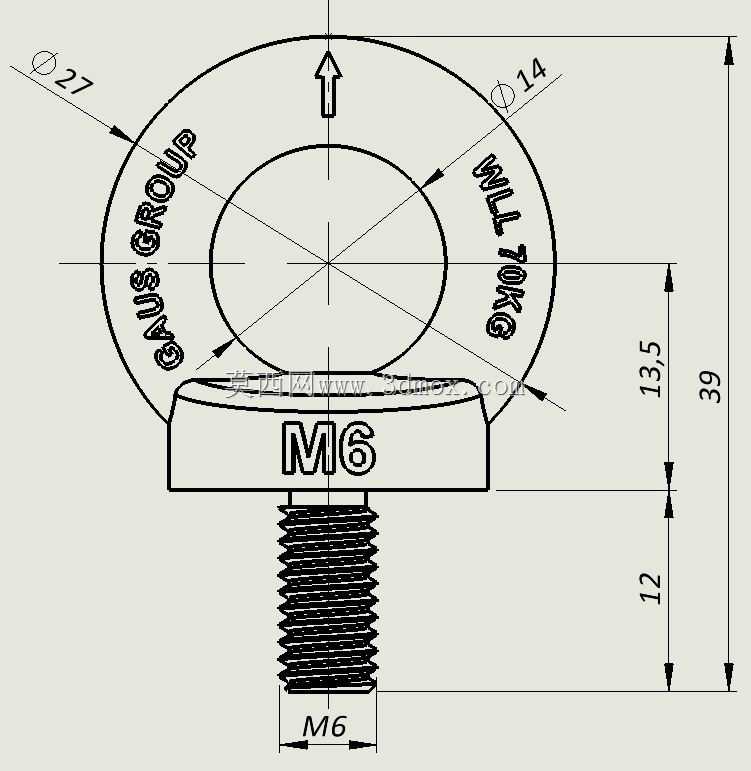

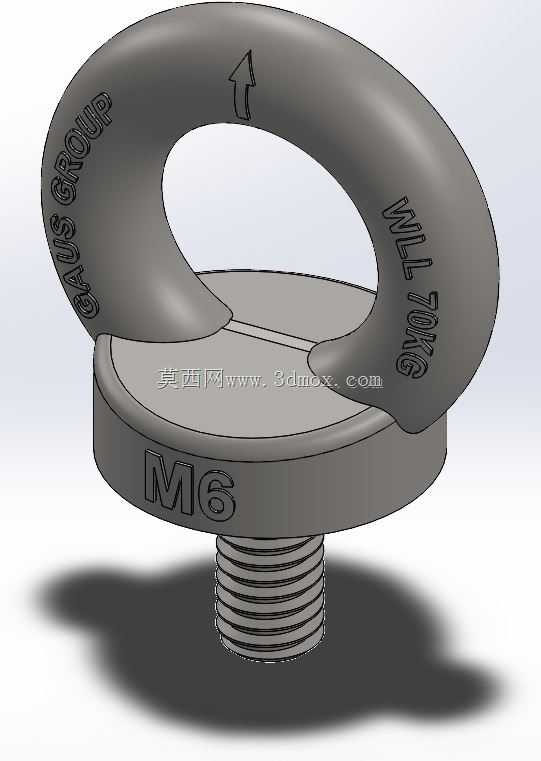

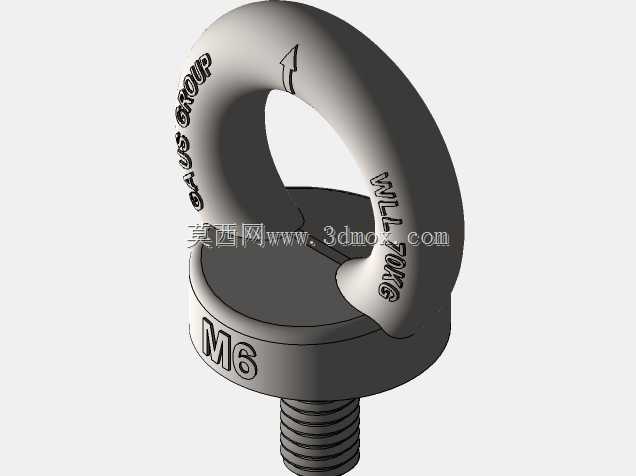

这款M6规格吊环螺栓是轻载吊装作业场景中常用的连接紧固件，主要适配额定载荷范围内的小型设备、工装夹具、轻型构件的起吊转运需求，常见于小型机加工车间工件周转、轻型机电设备安装移位、小型模具吊装转运等作业场景，作为起吊点连接件衔接吊索与被吊物件，保障吊装过程中载荷传递稳定可靠。产品整体采用一体化结构设计，下部为标准公制粗牙外螺纹段，螺纹规格为M6×1，螺纹段长度适配常规厚度的安装基体，安装时可直接旋入预制有对应内螺纹的工件基面，无需额外搭配螺母即可完成紧固，安装边界适配厚度在3mm至8mm区间的安装板件，螺纹旋合深度需达到5倍螺距以上方可满足额定载荷下的连接强度要求。上部的环形吊耳与下部的法兰承力台采用一体化成型结构，吊环内侧做了大圆弧过渡处理，避免吊索与环体接触位置出现应力集中割损吊索的问题，环体表面压制有载荷标识与方向指示箭头，提示作业人员需沿箭头指示的受力方向施加载荷，禁止侧向斜拉以免超出环体的受力极限引发安全隐患。法兰台作为吊环与安装基面的承力接触面，做了平整化处理，安装后可完全贴合工件表面，分散吊环传递的压应力，避免安装基面出现局部压溃变形的问题，法兰台侧面压制有规格标识，方便作业人员快速识别螺栓规格，避免错用。设计过程中严格遵循对应紧固件标准的尺寸要求，环体内孔直径适配常规的小型卸扣、吊装带端部尺寸，可直接穿入直径4mm以内的吊索或卸扣销轴，无需额外配置过渡连接件，整体外形紧凑，安装后突出安装基面的高度控制在合理范围，不会在设备转运过程中与周边构件发生剐蹭干涉。产品的受力结构经过优化，螺纹段与法兰台的衔接位置做了圆角过渡，消除了直角衔接带来的应力断裂风险，环体与法兰台的衔接位置做了加厚处理，可承受额定载荷下的拉伸、轻微弯曲复合受力，满足轻载吊装场景下的安全使用要求，在实际使用中，作业人员需在安装前确认螺纹旋合到位，法兰面完全贴合安装基面，同时核对被吊物件总重量不超过该规格吊环的额定载荷，吊装过程中尽量保持吊索受力方向与螺栓轴线方向一致，减少侧向载荷对吊环的损伤，保障吊装作业的安全性。
