带安装底座的槽轮导向支撑总成结构

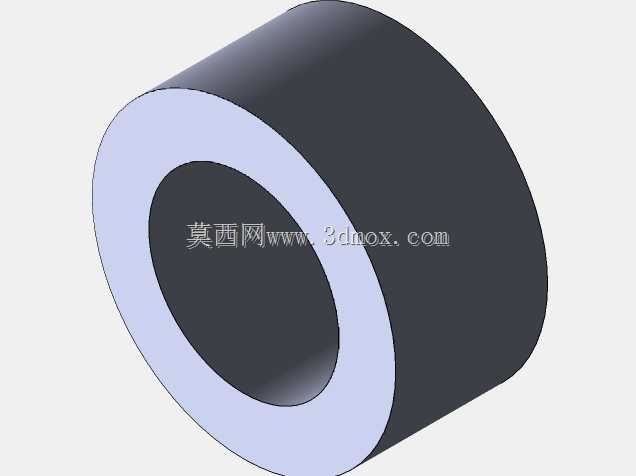

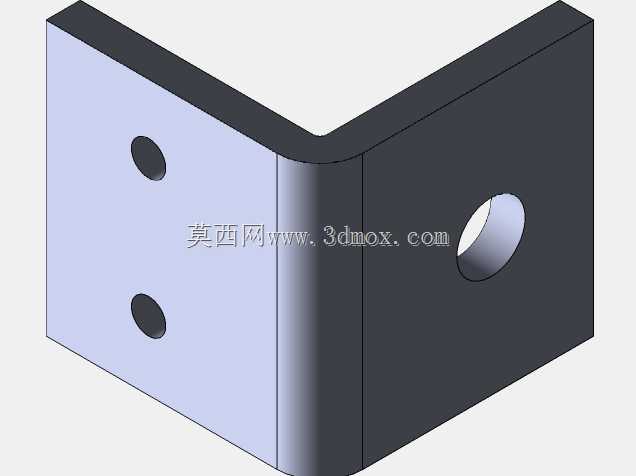

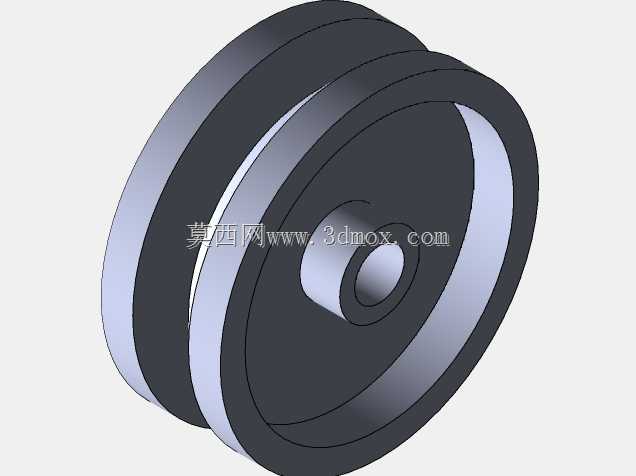

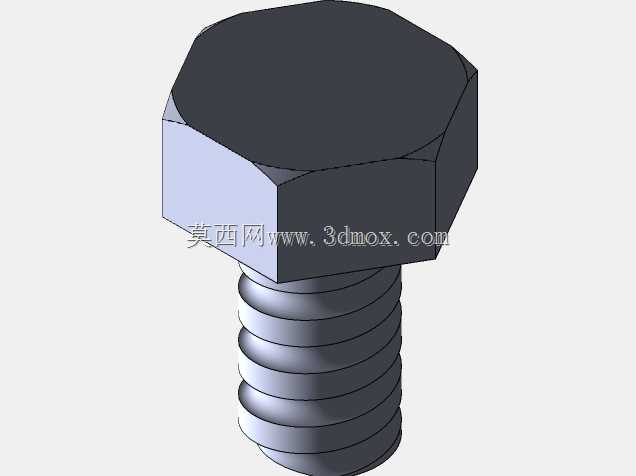

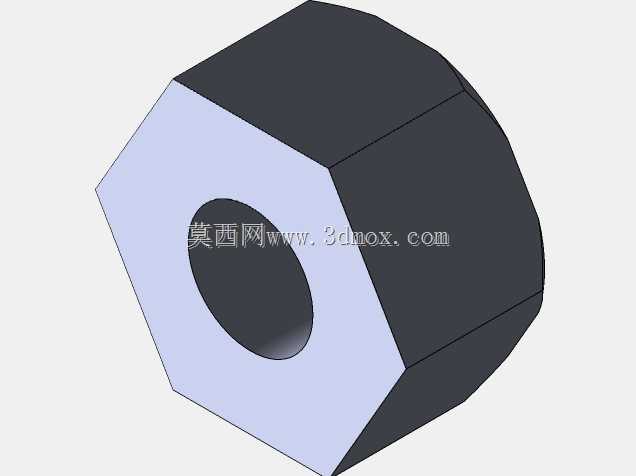

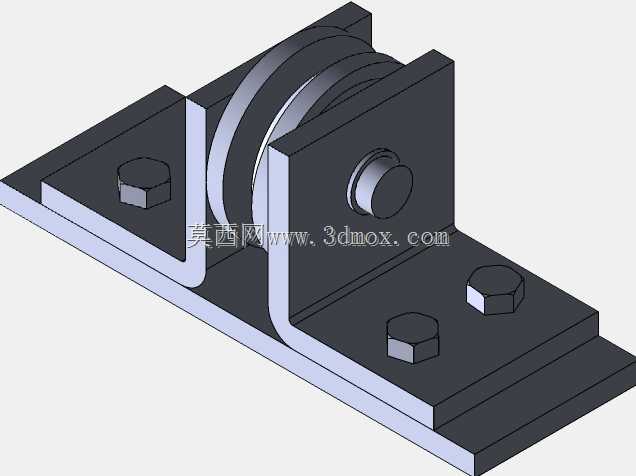

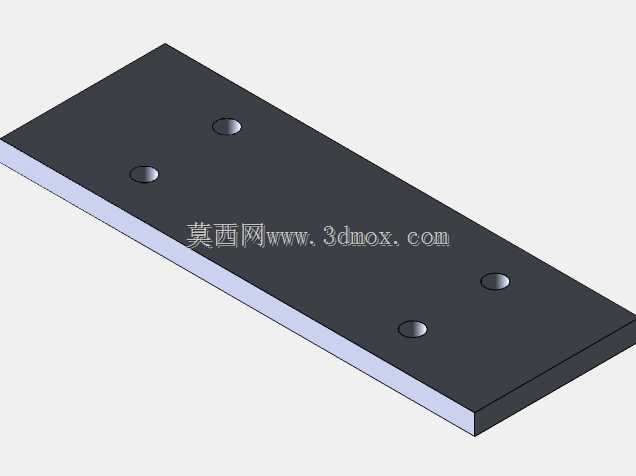

该支撑总成属于小型导向承重滚轮组件，主要应用在轻型平移机构、仓储滑移货架导向端、小型设备推拉门走行部位、流水线工装板侧导向位等场景，核心作用是为沿固定轨迹做直线往复运动的部件提供滚动支撑，将滑动摩擦转化为滚动摩擦，大幅降低部件移动过程中的阻力，同时约束移动部件的横向窜动，保证运行轨迹的平直稳定。整套组件采用分体装配式设计思路，以弯折成型的L型安装底座作为承载基体，底座上预留两个螺栓安装过孔，可直接通过外六角螺栓将整套总成固定在设备机架或安装基准面上，安装时无需额外加工复杂的定位结构，适配常规的型材安装面或钢板安装面，安装边界紧凑，不会占用过多设备内部空间。核心转动部件为带环形凹槽的滚轮，滚轮中心穿装销轴结构，销轴两端卡装在底座的两个立板上，立板与滚轮之间设置衬套，避免滚轮转动过程中直接摩擦底座立板，降低转动磨损的同时也能减少转动异响，延长组件整体使用寿命。销轴端部配套防松紧固件，配合垫圈消除装配间隙，避免设备运行过程中销轴窜动脱出，保证滚轮转动的同轴度。滚轮的槽型结构可适配圆轨、导向凸棱等不同的导向配合结构，既可以作为承重走行轮承载轻型移动部件的重量，也可以作为侧向导轮抵消移动部件运行过程中的侧向偏移力，整套结构所有零件均可拆分更换，当滚轮或衬套出现磨损后，仅需拆卸端部紧固件即可完成易损件更换，无需整体更换总成，大幅降低后期维护成本。设计过程中充分考虑了装配工艺性，所有紧固件均采用标准外六角结构，使用常规扳手即可完成全部装拆操作，没有特殊定制的异型紧固件，适配常规的装配工具，同时底座的弯折结构经过受力优化，立板与底板之间的过渡圆角可分散承重时的应力集中，避免长期承重出现底座变形开裂的问题，整体结构紧凑可靠，转动顺畅无卡滞，可适配低速、轻载的往复运动场景，在轻型自动化输送、小型移动工装、民用滑移机构等场景下都能稳定发挥支撑导向作用。
