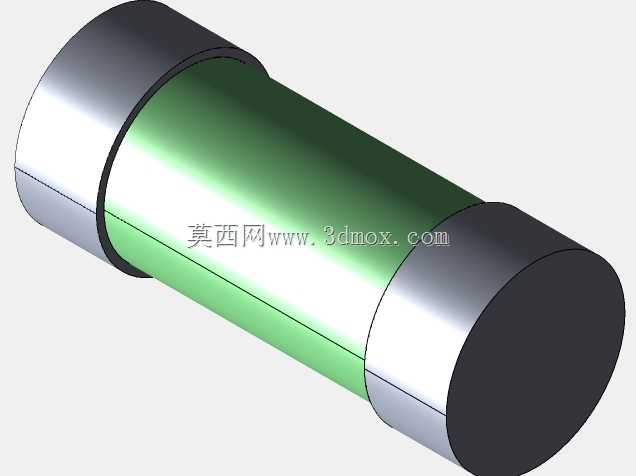

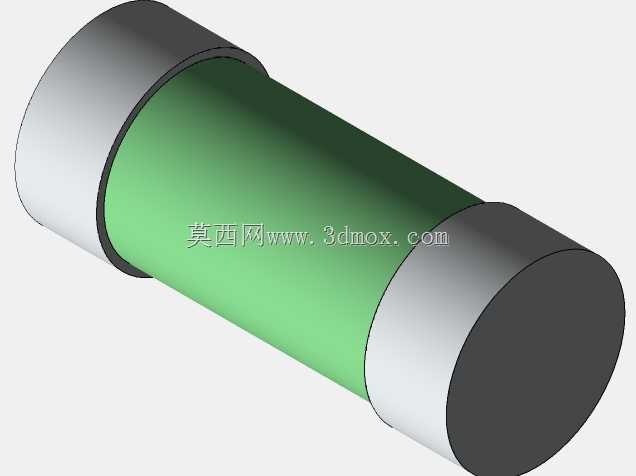

圆柱型MELF0207封装电子元器件结构

该结构对应电子制造领域常用的圆柱状无引脚表面贴装元件封装形态，广泛应用于消费电子、工业控制板卡、汽车电子、通信设备的印制电路板组装场景中，是表面贴装技术产线适配的主流小尺寸元件封装类型之一，可承载电阻、二极管等多种无源电子元件的实体封装需求，适配回流焊、波峰焊等常规SMT焊接工艺，能够在高密度贴装的电路板布局中节省板面占用空间，同时圆柱形态的结构具备更优异的抗机械应力表现，在板卡发生弯折、温变形变时相比矩形片式元件更不易出现焊点开裂、本体碎裂的失效问题。从功能特性来看，该封装结构采用两端金属端帽作为电极接触区域，中间绝缘本体承载核心功能介质，两端金属端帽的圆柱端面与侧面可同时与焊盘形成润湿焊接面，焊接后的焊点包裹性更强，电气连接可靠性更优，能够适配更高振动等级的工业级、车规级应用场景，在高低温循环、长期机械振动的工况下保持稳定的电气连接性能。设计过程中严格遵循行业通用的MELF0207封装尺寸规范，整体为同轴圆柱结构，两端金属端帽的外径与中间本体外径保持一致，端帽深度匹配标准焊盘的搭接宽度要求，本体长度与直径比例符合贴装设备的吸嘴拾取、视觉定位基准要求，两端端面的平面度公差控制在适配焊接的合理范围内，避免因端面倾斜导致的贴装偏移、立碑等焊接缺陷。外形尺寸与安装边界方面，该封装整体直径为2.0mm量级，整体长度为5.8mm量级，两端金属端帽的轴向长度各占整体长度的约五分之一，安装时对应的电路板焊盘需设计为对称的矩形焊盘，焊盘间距匹配本体长度减去两端端帽搭接量的尺寸，焊盘宽度略大于元件直径，保证焊接时焊锡能够充分包裹端帽侧面，同时元件本体与周边相邻元件的安全间距需满足SMT产线的贴装头运动空间、焊接时的锡膏爬锡距离要求，避免相邻元件发生连锡、干涉问题，整体安装后的本体最高点距离板面高度与元件直径一致，适配常规的板卡组装后壳体空间预留要求，不会与上方屏蔽罩、结构件发生装配干涉。
