铸铁柄尾虎钳工业级夹持工装结构

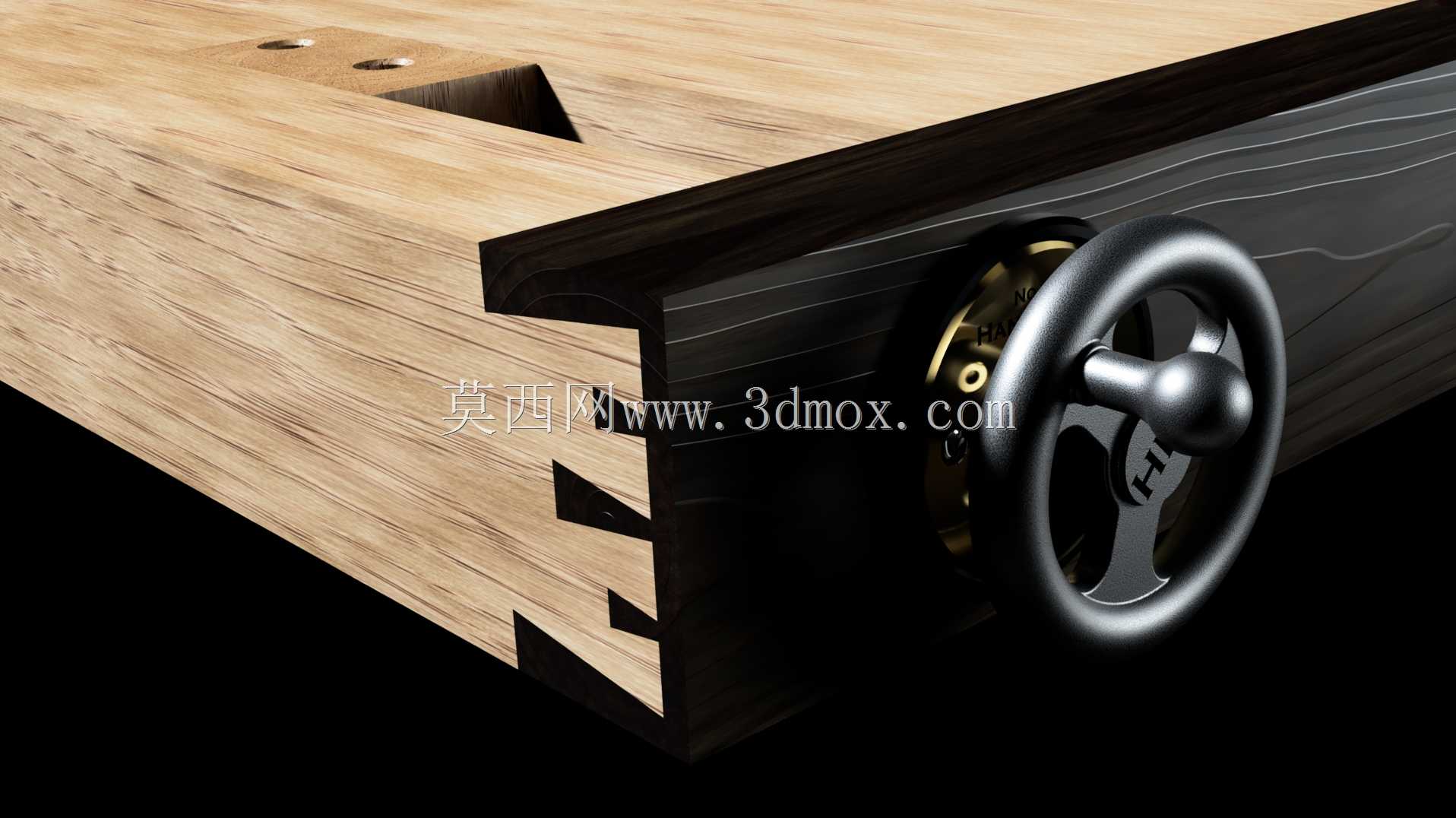

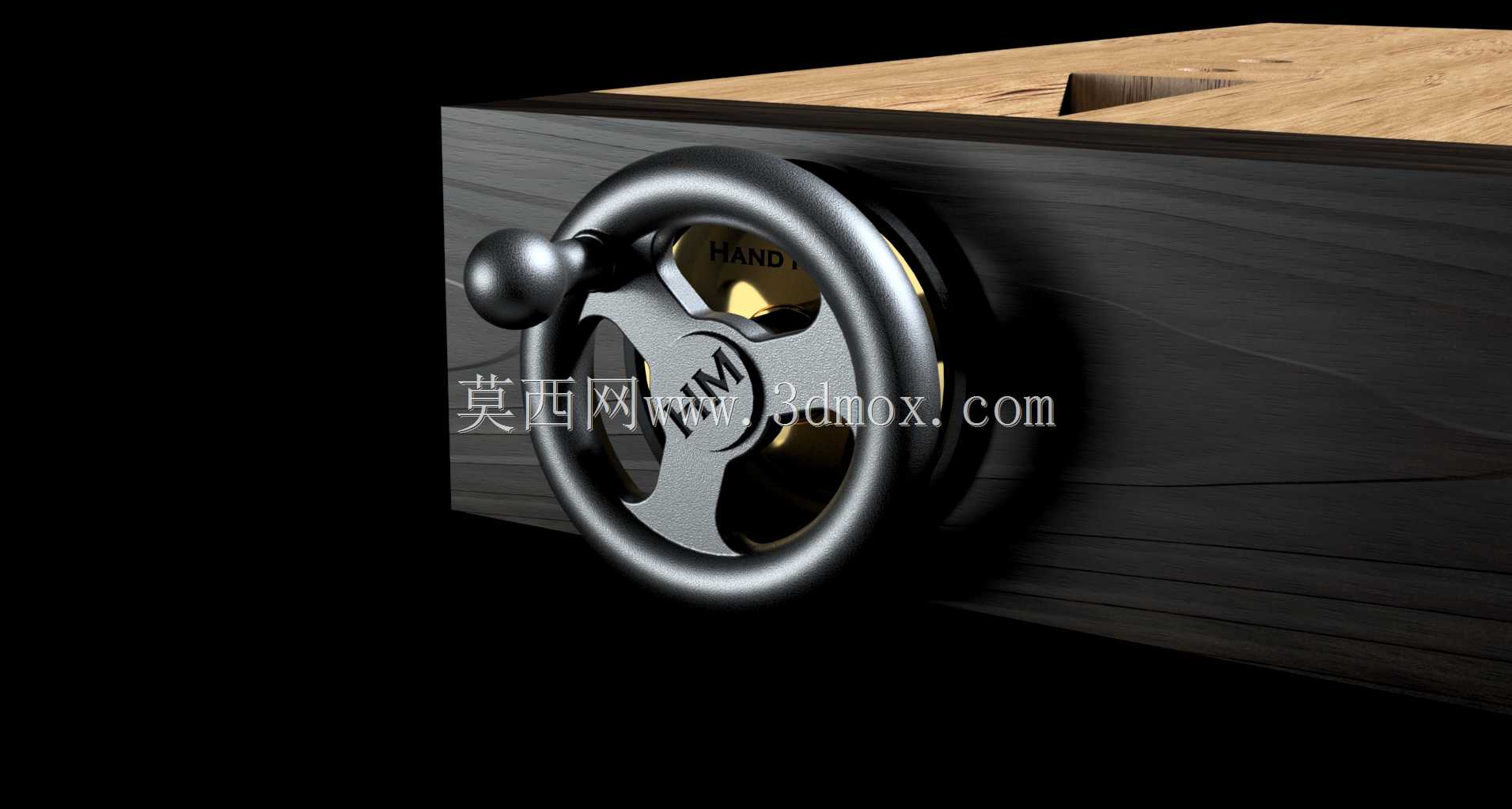

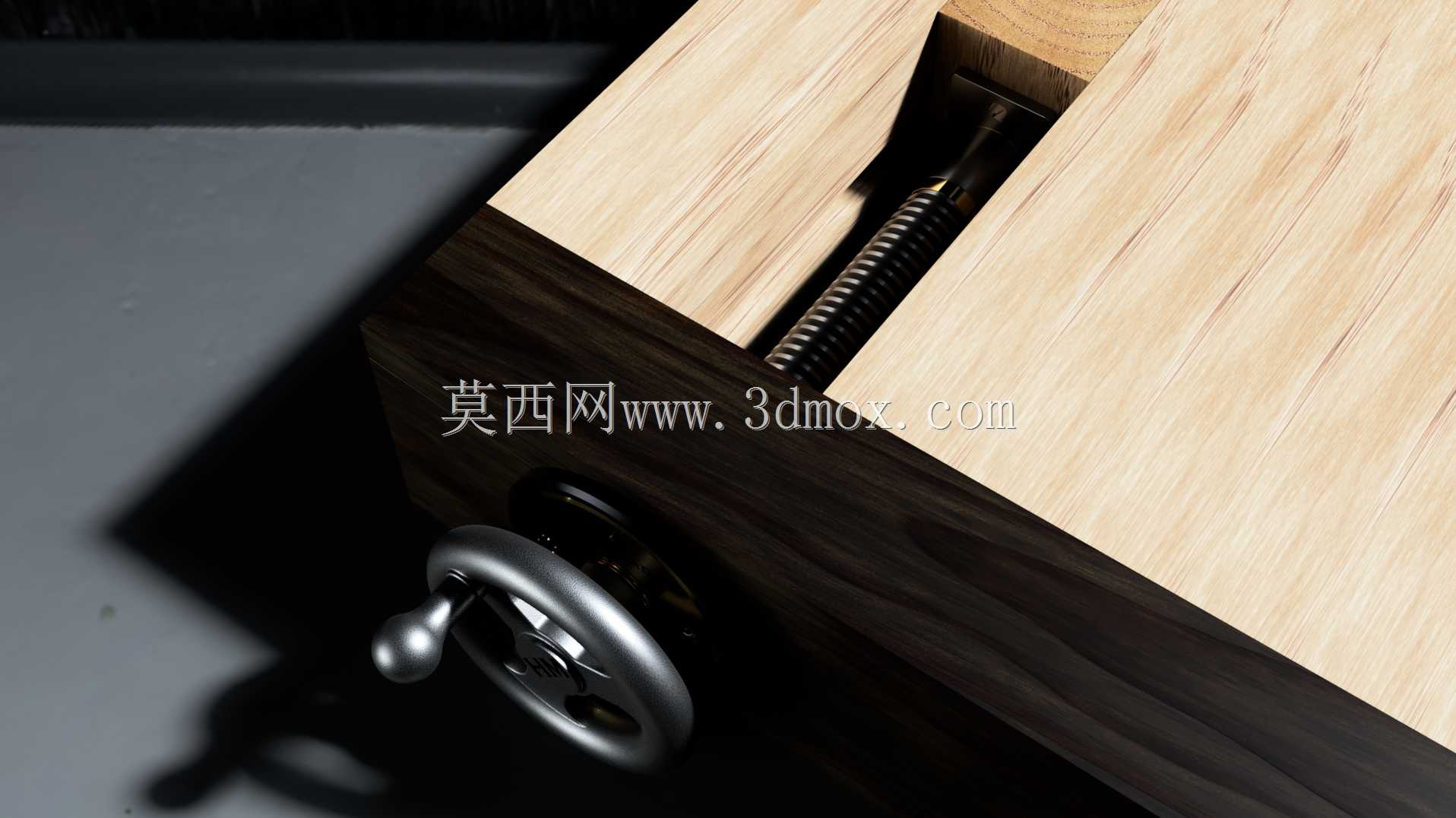

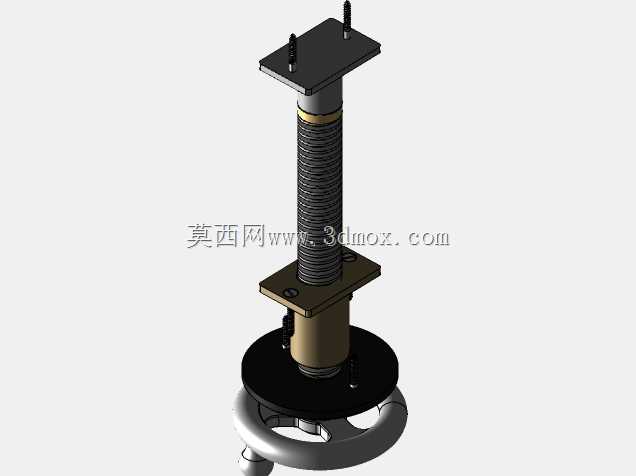

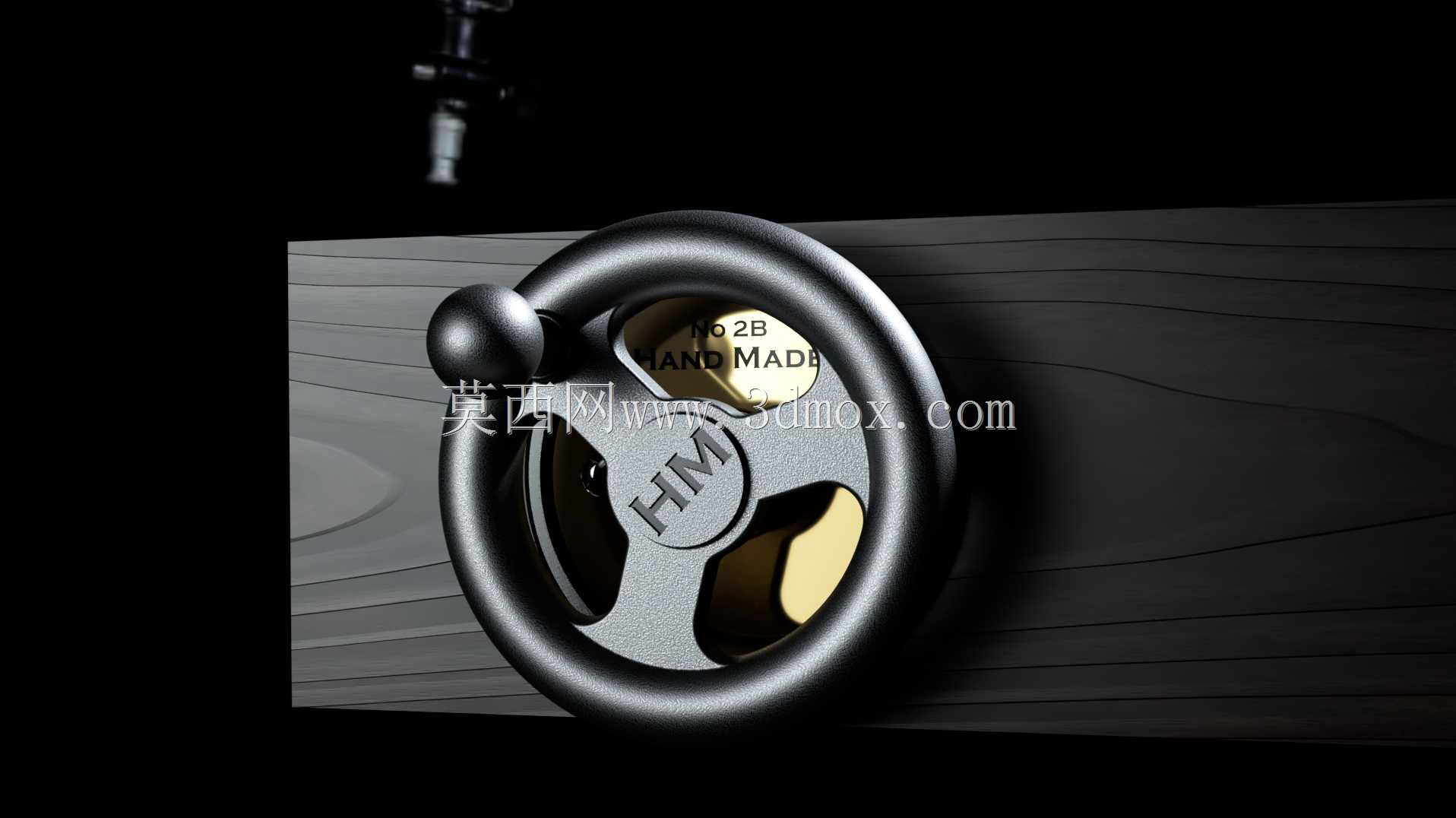

这款铸铁柄尾虎钳是面向小型工坊、个人DIY作业场景开发的手动夹持工装，可广泛应用于木工修型、小型金属零件锉削、工件打磨、手工装配等作业场景，也可作为货车随车维修的便携夹持工具，满足户外零散维修作业的临时夹持需求。在实际使用中，它能够为待加工工件提供稳定的夹持力，避免作业过程中工件移位导致的加工偏差或操作风险，相比普通轻型台虎钳，它的结构更紧凑，安装适配性更强，既可以固定在常规工作台面使用，也可通过配套的快装结构临时固定在货车车厢边缘、临时操作台等非固定作业面，适配多场景的灵活作业需求。产品核心功能围绕稳定夹持与操作便捷性展开，核心传动采用32毫米双启动梯形螺杆，配合青铜烧结螺纹衬套降低传动过程中的摩擦阻力，长时间使用也不会出现螺纹咬死、操作卡顿的问题，钳口部位设置黄铜顶圈，既能够保证夹持时的咬合摩擦力，又可以避免硬质钳口夹伤软质工件表面，比如木材、薄壁铝件等材质的工件夹持时不会留下压痕损伤。操作端采用粉末涂层表面圈车轮作为特制铸铁手轮，替代传统的直柄木把手，手轮边缘设置球形操作握柄，转动施力时更符合人体工学，单手即可完成大行程的钳口开合调节，夹持锁紧时也能借助手轮的力臂施加足够的锁紧力，保证大切削力作业下工件不会松动。设计思路上兼顾了结构强度与使用质感，整体主体采用铸铁材质一体铸造成型，避免拼接结构带来的刚性不足问题，受力部位做了加厚处理，能够承受最大5千牛的夹持反力，满足常规手工加工作业的受力需求，表面做了哑光防锈涂层处理，既提升了整体的耐磨抗腐蚀性能，也让外观更具工业质感，打破传统工装工具只重功能不重外观的设计思路。外形尺寸方面，整体安装底座的固定孔位间距适配市面上多数小型工作台的预装孔位，安装时不需要额外打孔改造，钳口最大开合距离达到120毫米，能够夹持多数常规尺寸的小型工件，整体高度控制在150毫米以内，安装后不会占用过多工作台上方的操作空间，作业时不会干涉手部操作范围，手轮的转动半径经过优化，转动过程中不会与工作台边缘、周边摆放的工具发生碰撞，安装边界预留了足够的操作余量，不管是固定在工作台中央还是侧边位置，都能保证操作顺畅。
