高刚性CoreXY架构桌面级FDM打印设备

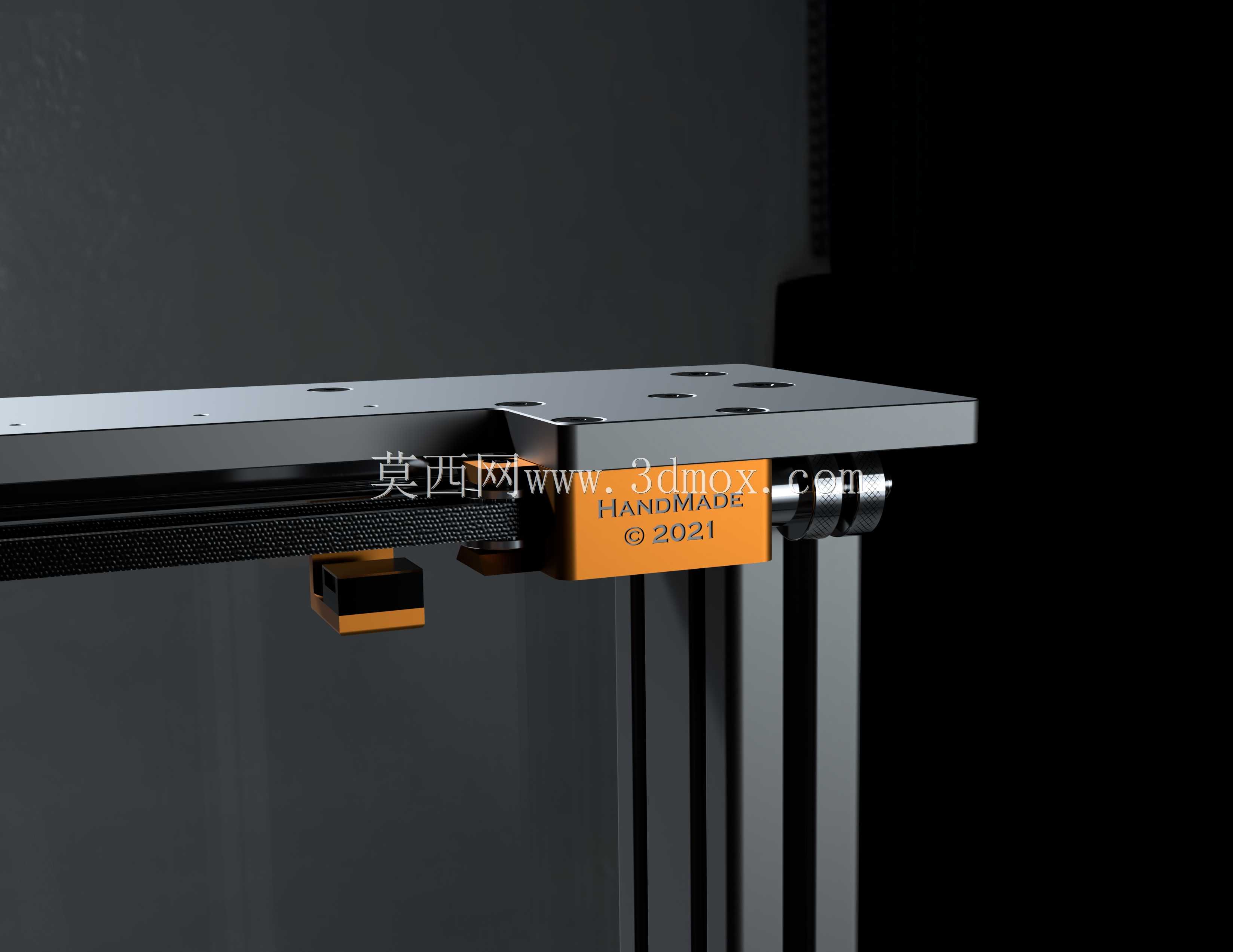

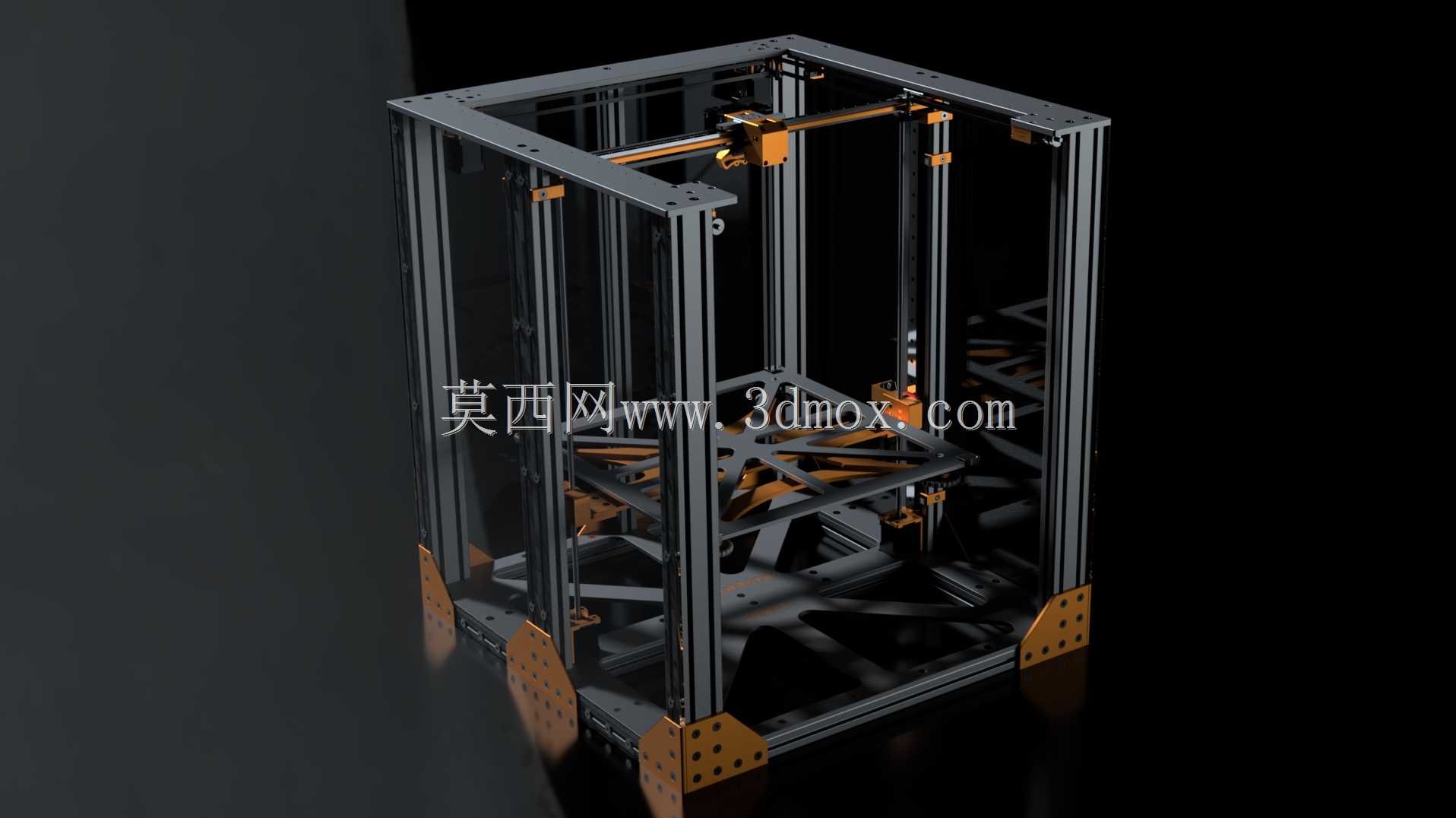

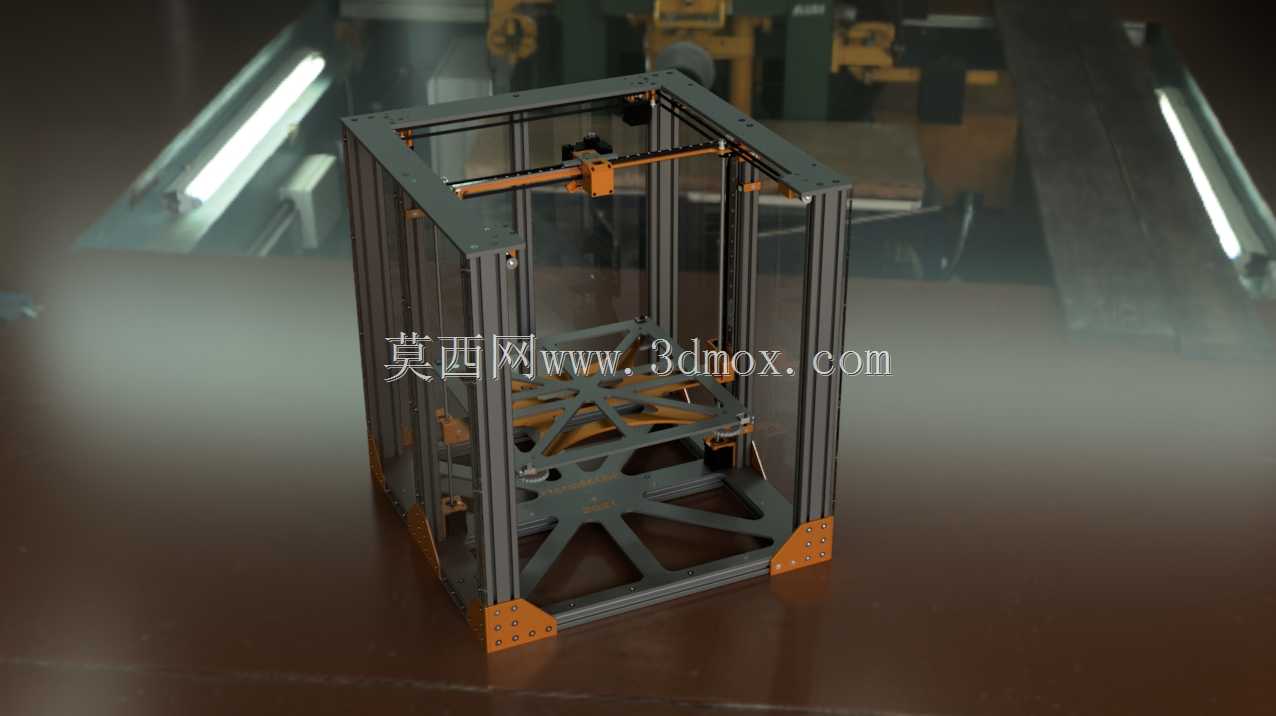

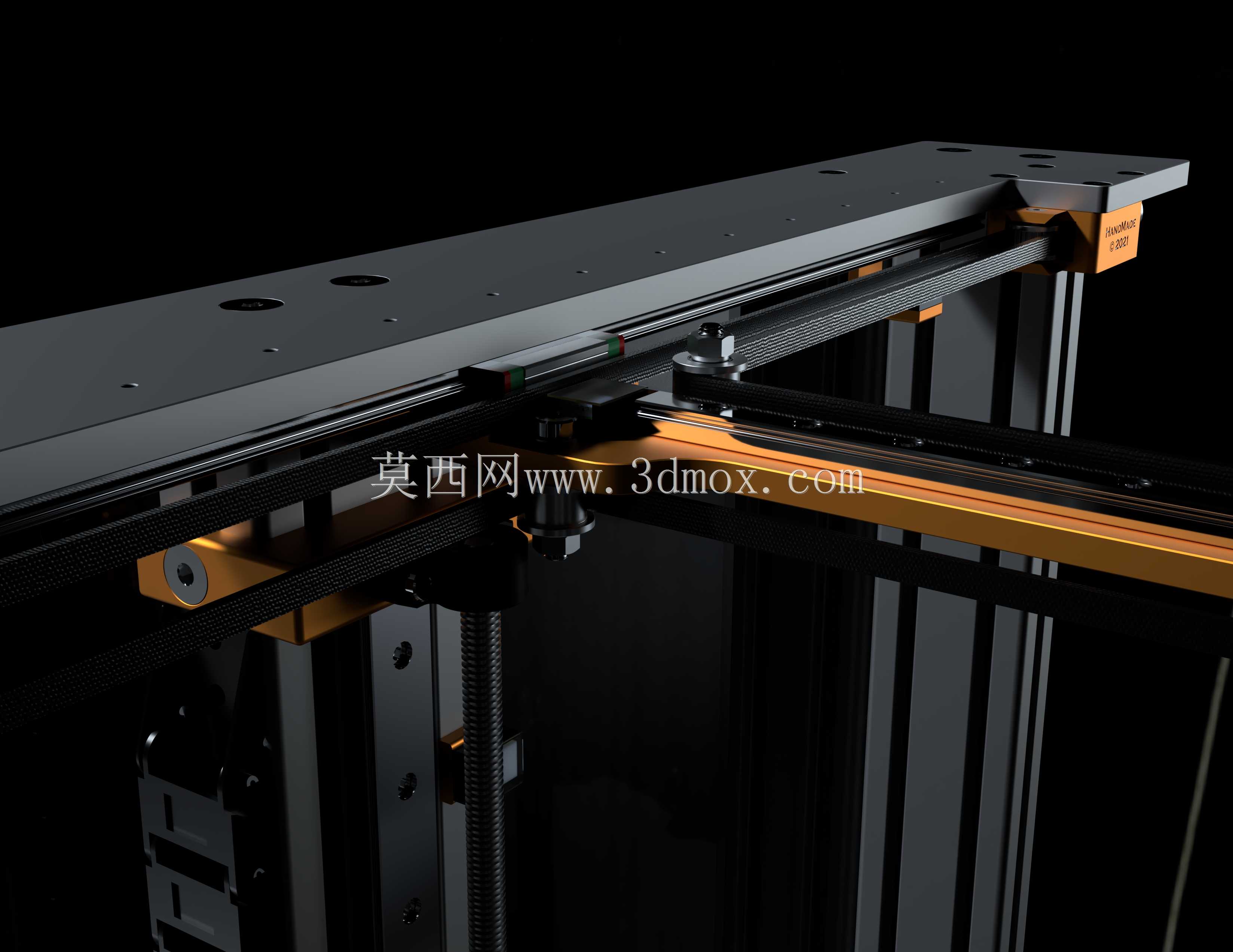

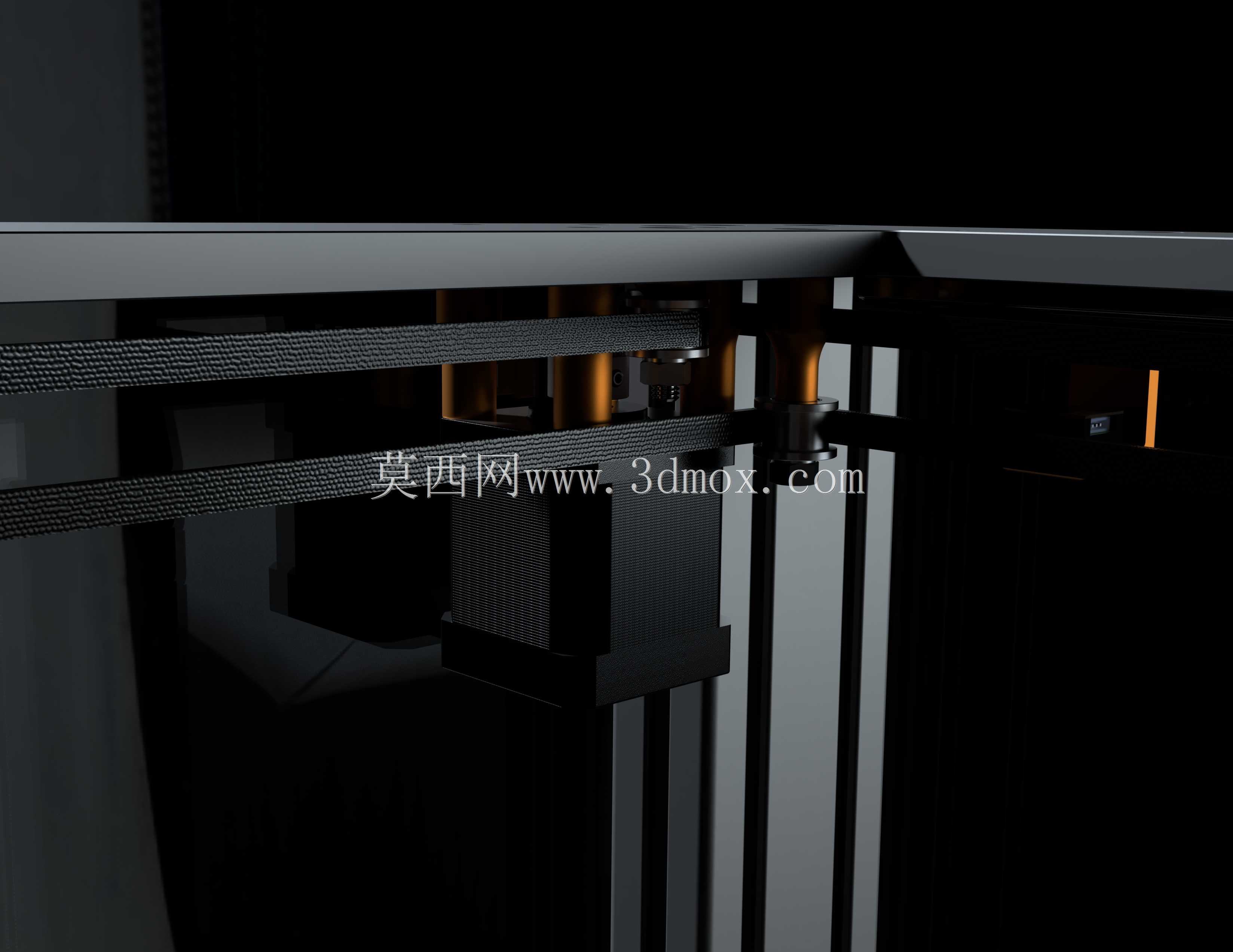

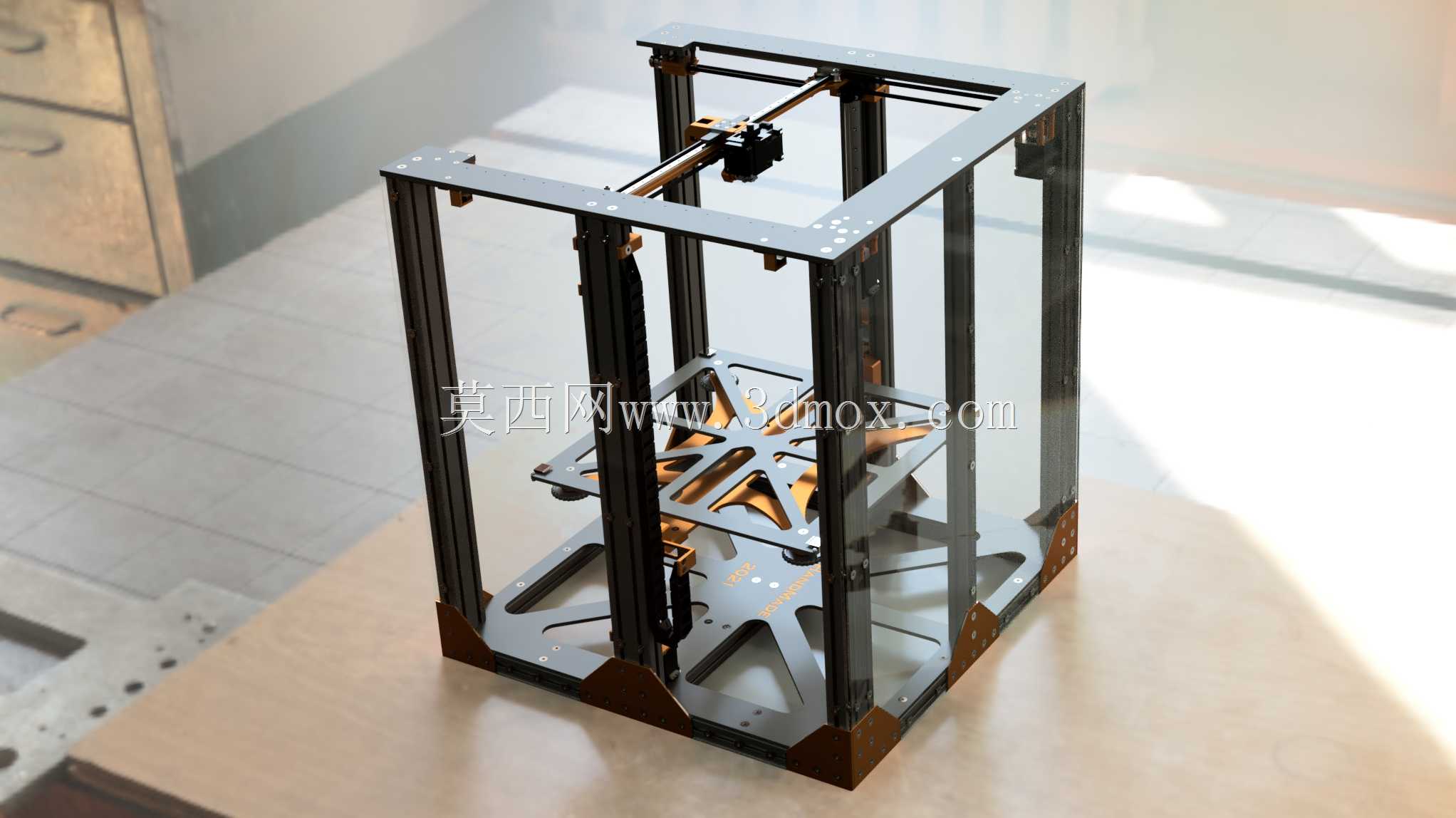

　　这款设备针对个人桌面级高精度增材制造场景开发，核心面向对打印稳定性、成型精度有较高要求的专业用户群体，可覆盖功能件原型打样、小尺寸工装夹具制作、创意结构件迭代、精密模型复刻等实际使用需求，区别于入门级消费级打印设备的松散结构设计，整机围绕高刚性运行目标做了全链路的结构优化。从结构设计逻辑来看，整机采用立式立方体框架布局，主体支撑结构选用工业标准铝型材搭建，型材连接位置采用定制化金属角件做刚性锁固，替代传统入门设备常用的塑料角码连接方案，大幅降低框架在打印头高速运动过程中的谐振幅度，避免因机架震颤导致的打印层纹错位、成型件尺寸偏差问题。运动系统采用成熟的CoreXY传动架构，将X、Y轴的传动带轮组集中布置在框架上部区域，

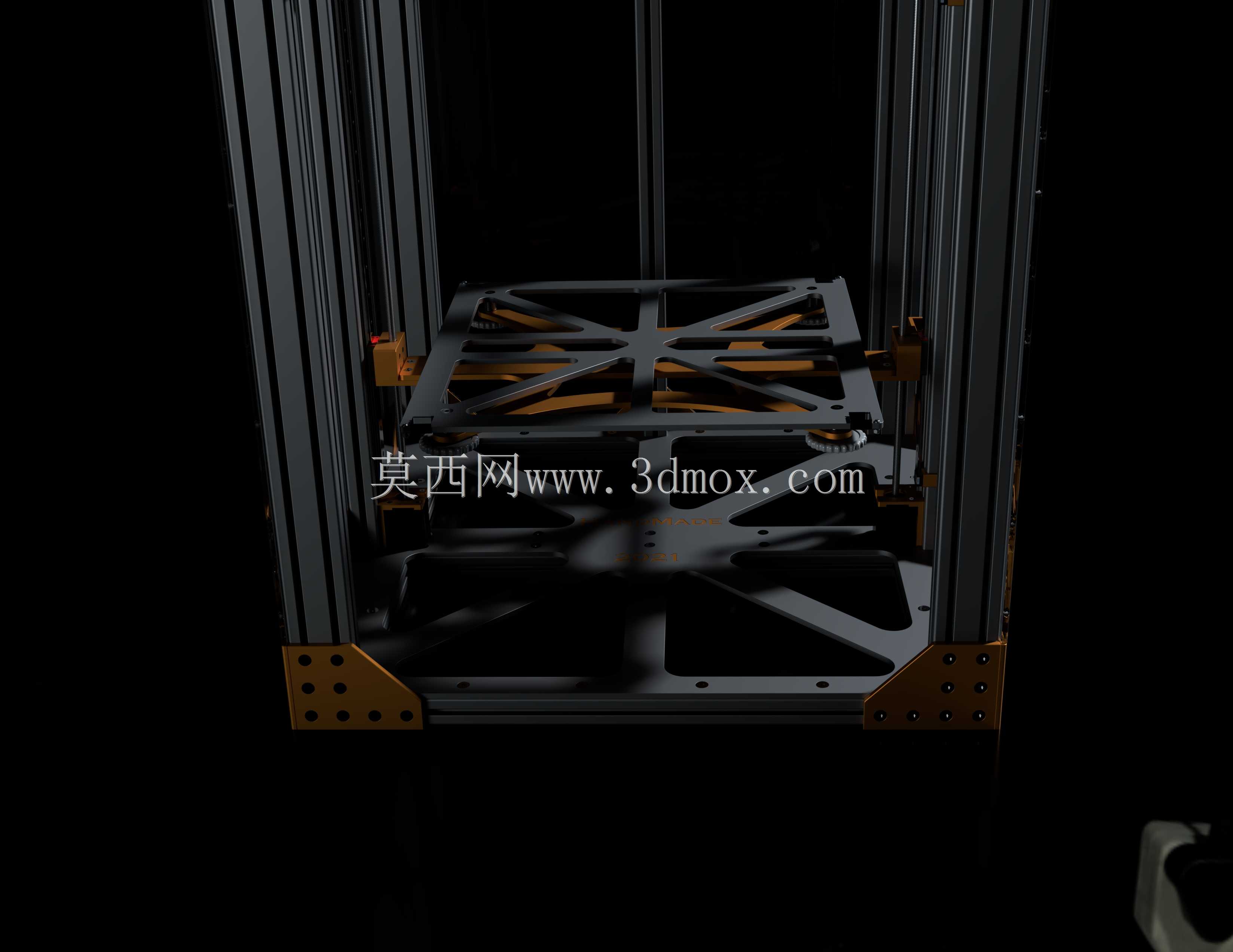

　　有效降低运动部件的整体负载，相比传统十字轴运动结构，可实现更高的空走速度与打印加速度，同时减少运动过程中的惯性偏移，保障高速打印状态下的成型精度。打印成型平台布置在框架下部空间，平台支撑结构采用多点调平设计，配合加厚的平台支撑板，减少平台长时间加热后的形变翘曲量，保障大尺寸模型首层附着的均匀性，避免打印过程中出现模型脱落、底层翘边的问题。设备的外防护采用透明板材嵌装在铝型材槽内的安装方式，既可以形成相对封闭的成型仓空间，减少仓内温度波动对ABS、PC等易翘曲工程材料打印的影响，也可以直观观察内部打印状态，同时透明板材采用嵌装无外露螺丝的设计，后期维护拆卸时无需拆除大量固定件，可快速取下防护板材做内部清洁或部件更换。

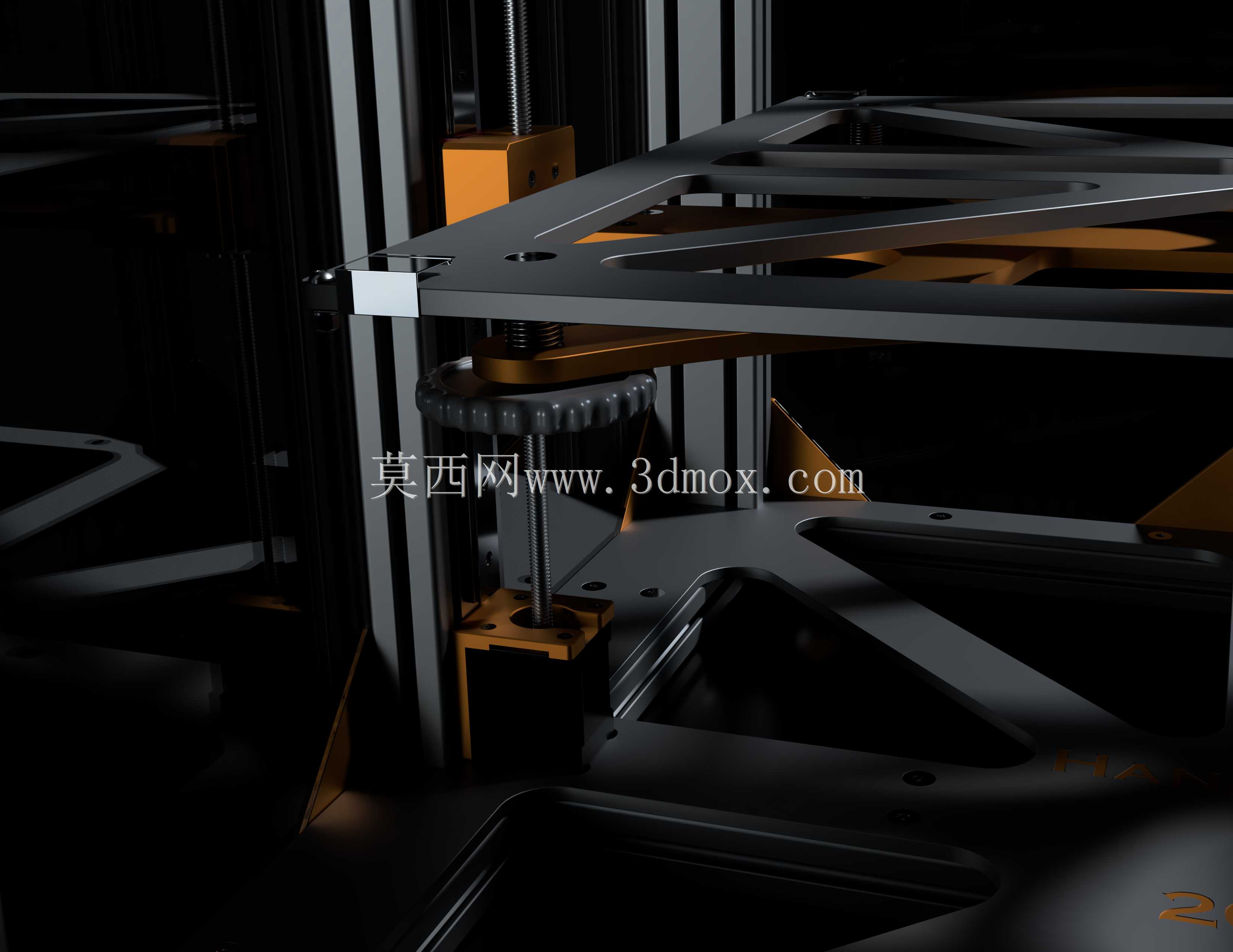

　　从安装边界尺寸来看，整机采用紧凑型立方体布局，占地面积仅相当于常规17寸笔记本电脑的摆放空间，可直接放置在常规桌面工作台使用，无需额外定制专用安装台架；框架内部预留的成型空间可满足绝大多数个人用户、小型工作室的原型制作尺寸需求，框架上部预留了挤出机、散热风扇、料架的安装位置，后期可根据使用需求升级双挤出机构、自动调平传感器、仓温加热模块等扩展部件，无需对主体框架做打孔、切割等破坏性改装。走线设计上，所有传动带、电机线缆都沿铝型材的内置槽路布置，避免线缆外露与运动部件产生干涉，同时减少打印过程中线缆晃动带来的运动阻力。设备的Z轴传动采用双丝杆对称布置方案，配合直线导轨做导向，相比单丝杆Z轴结构，可避免平台升降过程中的倾斜偏移，

　　保障每层打印的层厚一致性，在打印大高度模型时不会出现层纹错位、Z轴卡顿的问题。框架底部的支撑脚采用可调式设计，可根据放置桌面的平整度快速调整整机水平度，无需额外垫塞垫片调整。在实际使用场景中，这款设备可稳定打印PLA、ABS、PETG、TPU等多种常用FDM打印材料，打印出来的功能件可直接用于结构验证、工装夹具使用，无需额外做大量的后处理修正尺寸；高刚性的机架设计让设备在长时间连续打印过程中不会出现结构松动、精度漂移的问题，可承接几十小时的连续大模型打印任务，适合个人工程师做产品原型迭代、创客群体做创意作品制作、小型工坊做小批量定制件生产使用。
