步进驱动木工工作台电动升降调节机构

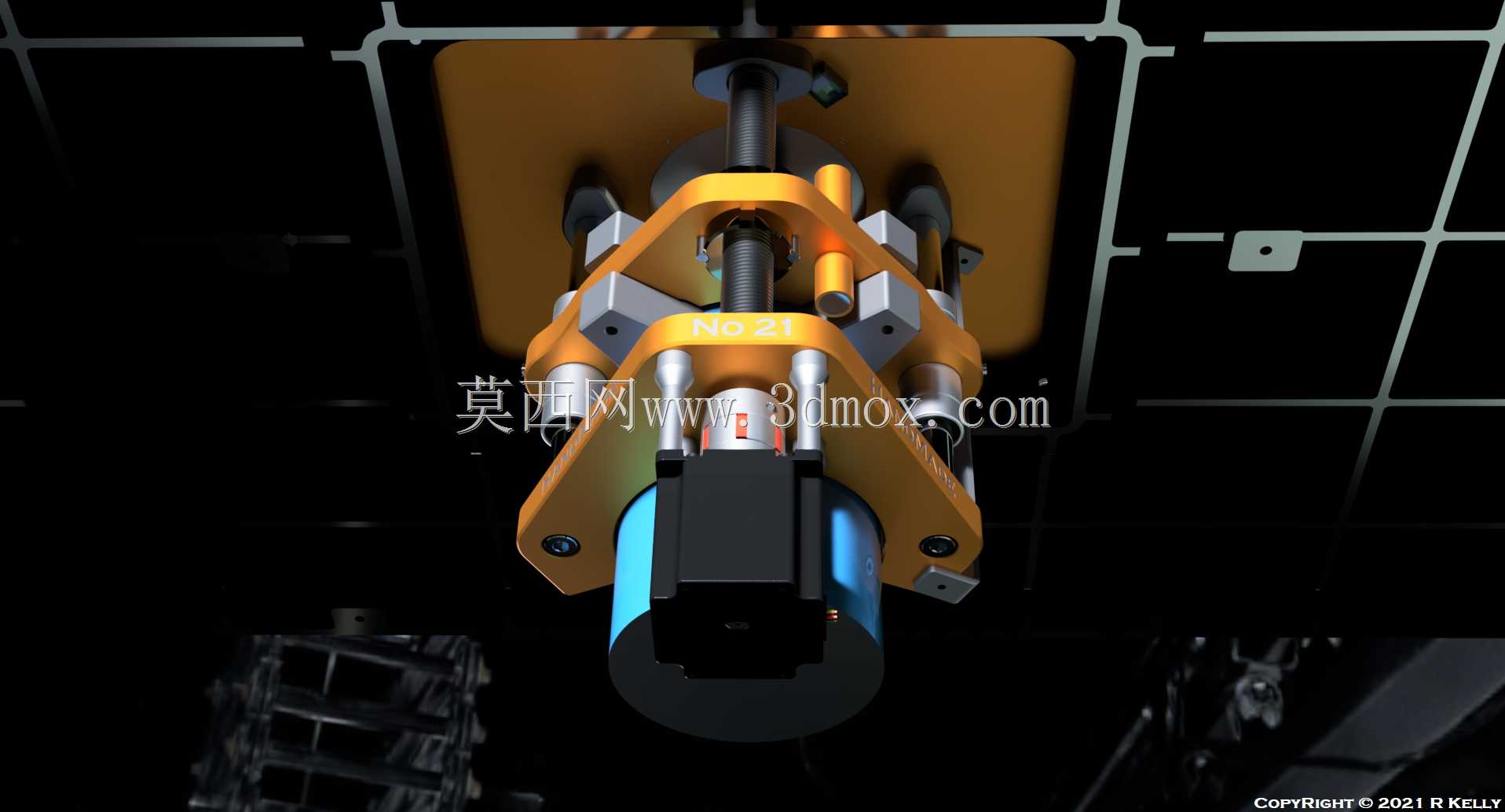

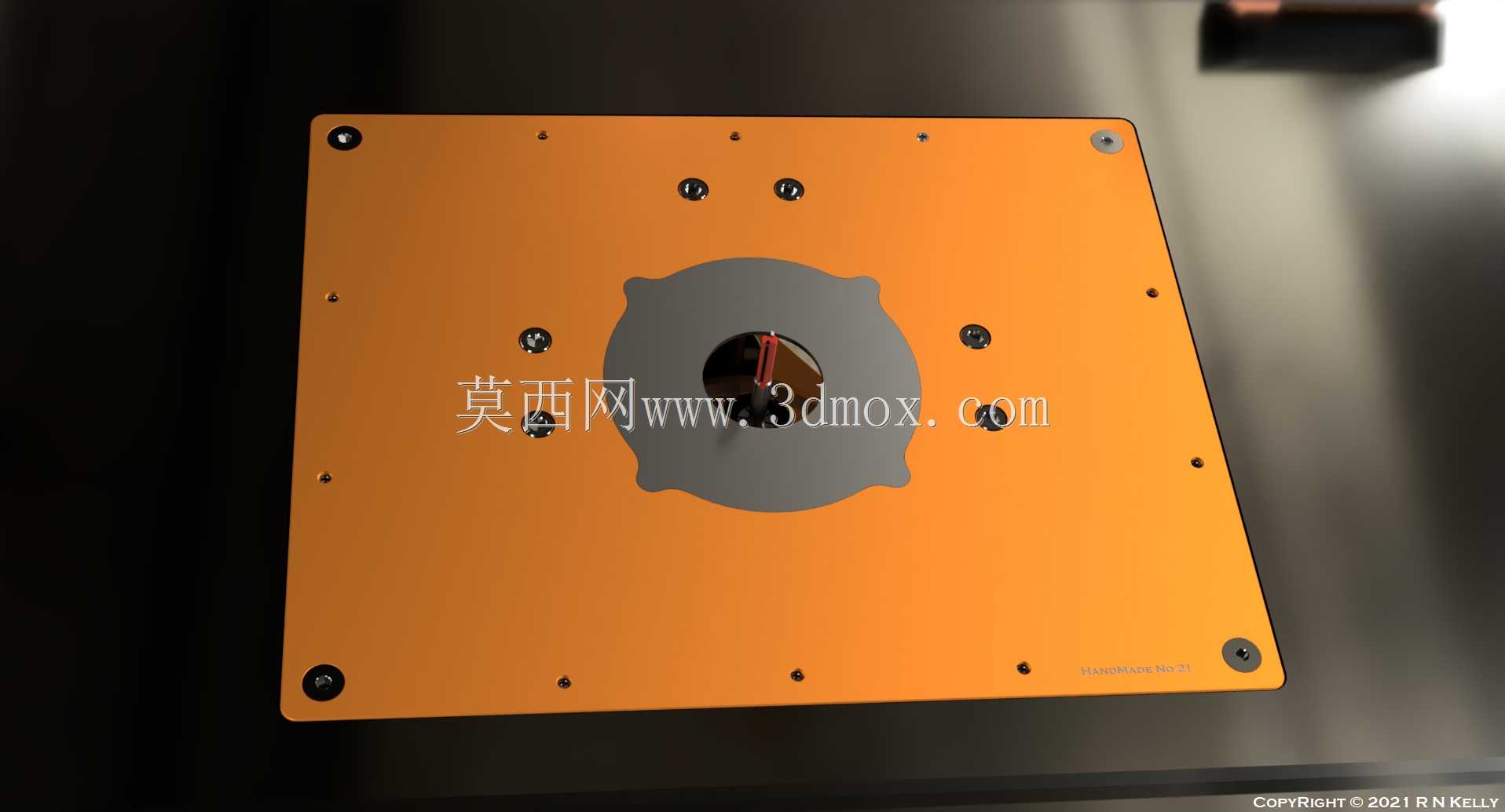

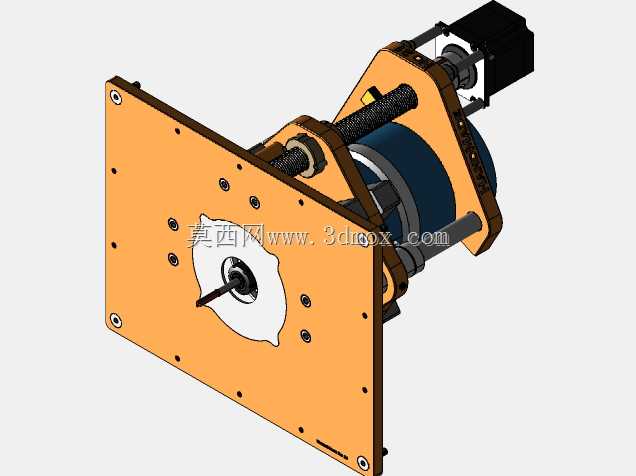

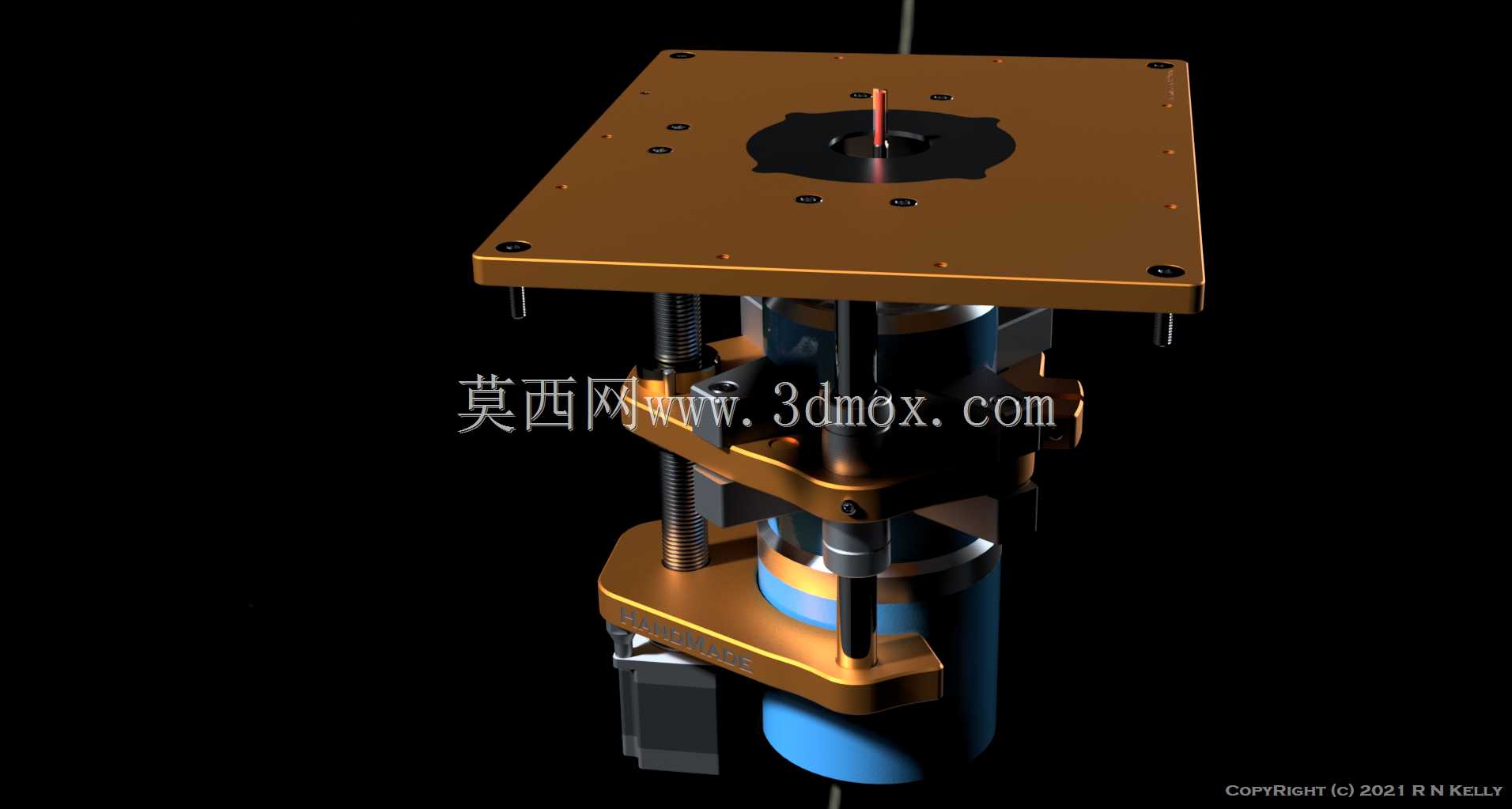

该升降机构是面向小型木工雕刻、路由加工作业场景开发的专用高度调节执行装置，主要配套桌面级木工路由设备使用，解决传统手工调节加工高度精度差、操作繁琐、作业过程中高度易偏移的痛点，可适配不同厚度木料的开槽、修边、仿形铣削等加工工序，在小型木工坊、DIY木工创作、定制化木构件加工场景中能够大幅提升作业效率与加工精度。设备核心采用单步进电机作为动力源，通过丝杆传动结构将电机的旋转运动转化为垂直方向的直线升降动作，传动过程平稳无卡顿，升降行程内可实现微米级的高度定位，避免传统手动锁紧结构出现的回程间隙问题，能够满足精细木工加工对高度定位的严苛要求。结构顶部设置通用安装平台，平台表面预留多组标准安装孔位，可适配市面上主流的小型木工路由设备安装固定，同时配套设计了四组可调式夹钳结构，夹钳可沿平台表面的滑槽自由调整位置，能够夹持固定不同外形尺寸的路由主机，无需额外加工转接配件即可完成设备适配，大幅降低了设备改装成本。平台周边配套设计有电动围栏防护结构，加工过程中可阻挡木屑飞溅，同时对加工区域进行物理隔离，避免操作人员误触高速运转的铣刀造成安全隐患，围栏可根据加工需求快速拆装，不会影响大尺寸木料的加工作业。整体结构采用层叠式设计，自上而下分为路由安装层、传动导向层、动力安装层三个功能模块，各模块之间通过导向光轴实现垂直方向的运动导向，配合直线轴承将滑动摩擦转化为滚动摩擦，大幅降低升降过程中的阻力，长期使用也不会出现卡顿、偏移问题。结构底部设置标准安装法兰，可直接固定在常规木工工作台的预留安装位上，整体外轮廓尺寸适配桌面级作业空间，不会占用过多工作台操作面积，升降行程覆盖常规木工加工的常用高度区间，既可以满足薄木片的精细修边作业，也能够支撑厚木料的深槽铣削加工。整套机构的传动部件均做了防尘防护设计，可阻挡木工加工产生的细木屑进入传动间隙，延长设备维护周期，日常使用仅需定期对导向轴、丝杆做简单润滑即可保持稳定运行状态。
