活塞式直线驱动电机结构设计

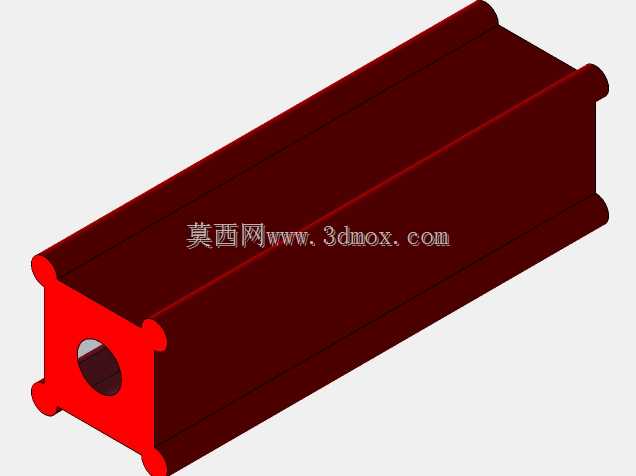

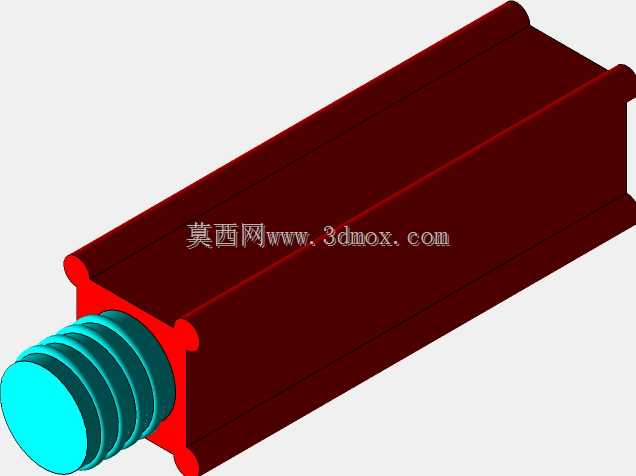

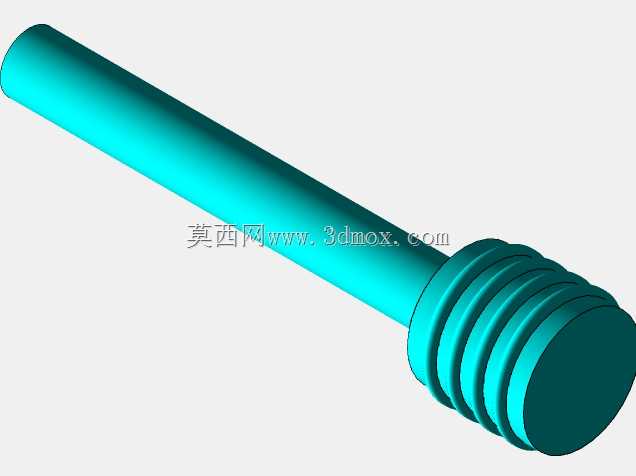

这款活塞式直线驱动结构，主要面向需要短行程高频往复直线动力输出的工业场景，在精密定位工装、小型自动化送料机构、高频振动测试平台、微型流体泵送设备中都能适配使用，区别于传统旋转电机搭配丝杠、曲柄滑块的转换结构，它可以直接输出直线方向的推拉力，省去了中间传动转换环节的间隙累积与能量损耗，能大幅提升末端执行动作的响应速度与控制精度。从功能特性来看，该结构采用活塞式动子设计，动子输出端做了多道环形密封槽结构，既可以适配防尘圈、密封圈的安装，满足多尘、有少量切削液飞溅的车间工况防护需求，也能在配套气缸式缸筒安装时形成密闭腔体，兼顾气动辅助复位或者阻尼缓冲的功能拓展；主体外壳采用长条形等截面设计，外壳表面预留了平直安装基准面，不需要额外定制转接安装板，就可以直接通过侧面的安装孔固定在设备安装基板上，安装边界规整，不会和周边的走线槽、传感器支架产生空间干涉。设计思路上，这款结构优先考虑了紧凑空间下的动力输出密度，整体外形采用圆柱与平面结合的构型，输出端的活塞杆做了加粗设计，能承受一定的径向偏载，避免动子往复运动过程中出现卡滞、偏磨的问题；内部磁路采用轴向排布的结构，配合外壳的导磁材质形成闭合磁路，减少漏磁对周边传感器等电子元件的信号干扰。在安装适配性上，输出轴端部的平面结构可以直接连接负载推块、夹爪等执行件，不需要额外加工转接轴头，外壳的长度尺寸覆盖了动子的全行程范围，动子运动全程都有外壳的导向支撑，不会出现动子伸出过长导致的下垂变形问题；端盖位置预留了走线空间，动力线与编码器线可以从端盖侧方引出，顺着设备走线槽排布，不会在动子往复运动时被拉扯磨损。针对不同的工况需求，该结构还可以在端盖位置调整缓冲垫的厚度，改变动子的行程限位位置，适配不同行程要求的安装场景，密封槽的尺寸也兼容常规的标准密封件，后期维护更换配件不需要定制非标零件，能有效降低设备的后期运维成本。
