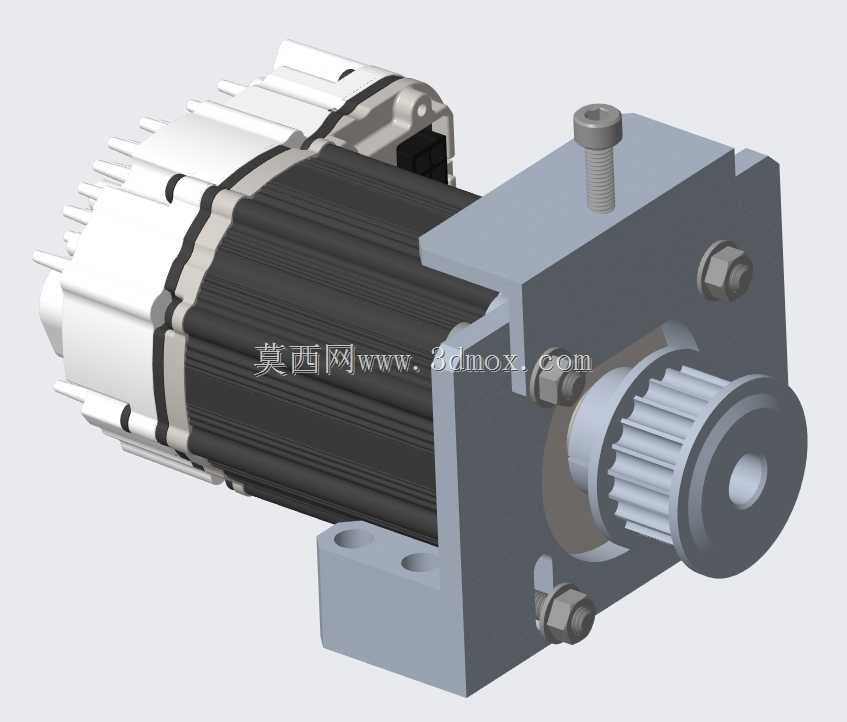

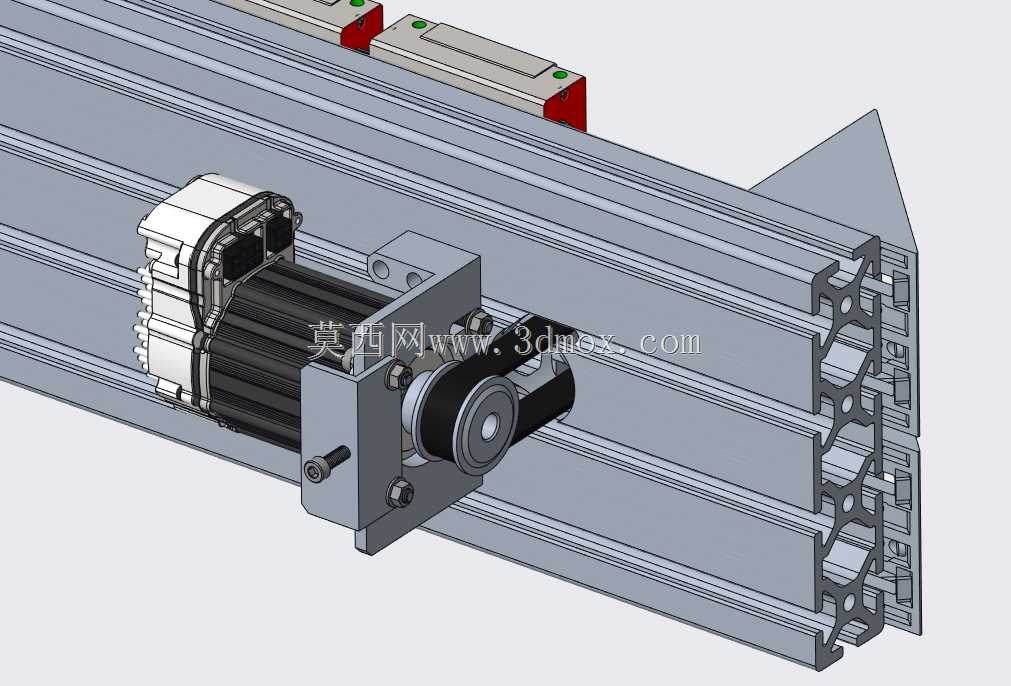

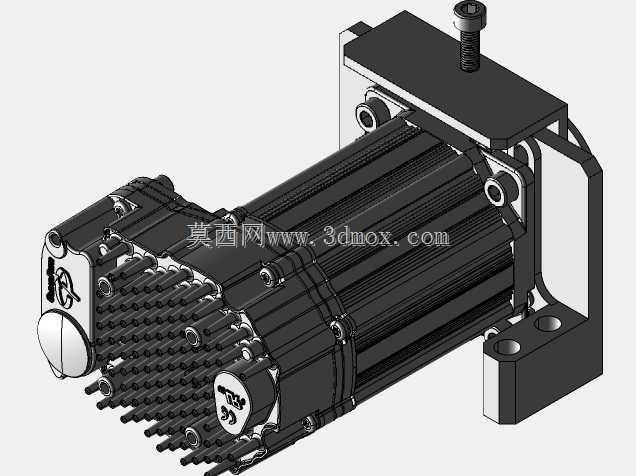

电机配套皮带张紧调节装置结构设计

该装置主要应用于各类需要皮带传动的工业动力传输场景，常见于小型自动化生产线、轻工输送设备、小型机床辅机、包装输送单元等对传动稳定性有要求的设备中，核心作用是为电机输出端的皮带传动提供持续稳定的张紧力，避免皮带长期运行出现松弛、打滑、跳齿等问题，保障动力传输的效率与精度，降低传动过程中的噪音与振动，延长皮带与配套带轮的使用寿命。

从功能特性来看，该装置将电机安装座与张紧调节结构做了一体化集成设计，无需额外在设备机架上单独加工张紧调节位，直接通过安装座上的调节结构即可实现电机位置的微调，以此改变电机输出轴带轮与从动轮的中心距，实现皮带张紧度的精准调节。装置的安装基座采用一体式铸铝结构，兼顾结构强度与轻量化需求，基座上预留了标准的安装孔位，可直接通过螺栓固定在设备的安装平面上，安装孔位的公差设计适配多数常规小型伺服电机、步进电机的安装尺寸，通用性较强。

设计思路上，该结构摒弃了传统外置张紧轮的额外配置方案，直接通过调整电机自身位置实现张紧，减少了额外的张紧轮零部件，降低了整体结构的复杂度与后期维护成本。基座上的定位面做了精加工处理，保证电机安装后输出轴的平行度符合皮带传动的公差要求，避免皮带偏磨；固定电机的螺栓孔预留了足够的调节行程，可适配不同长度规格的同步带或V型带，调节完成后通过锁紧螺栓即可完全固定电机位置，运行过程中不会出现位置偏移。

外形尺寸方面，该装置整体轮廓紧凑，安装边界完全围绕电机本体的外轮廓做了最小化设计，不会额外占用过多的设备内部安装空间，基座底部的安装支脚做了下沉式设计，安装后整体重心更低，运行时的振动更小。输出端的带轮安装位做了轴径与键槽的标准化设计，可直接适配市面常见的齿形同步带轮，无需额外做轴的二次加工。整体结构没有多余的外露突出部件，所有锁紧螺栓都做了内六角沉头设计，既避免运行过程中剐蹭周边部件，也让整体外观更整洁规整，适配各类设备内部的紧凑安装环境。
