乘用车侧门结构三维数模设计

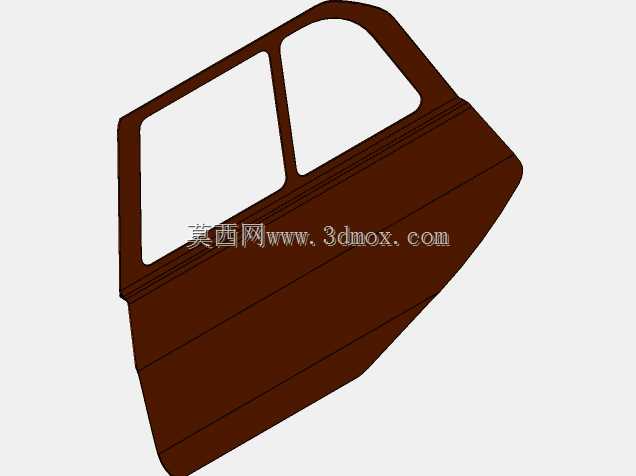

该三维模型为乘用车侧围车门总成结构，是汽车车身开闭件系统的核心组成部件，主要应用于家用乘用车型的乘员舱进出通道部位，承担乘员上下车通行、车窗承载、侧面碰撞防护、车内空间密封隔绝、行驶风噪阻隔等核心功能，是整车车身设计中兼顾人机工程、结构强度、外观匹配的关键部件。从实际使用场景来看，该部件装配于车身侧围的门洞焊接边框上，通过上下铰链与车身侧围钣金连接，配合门锁机构实现车门的开启与锁闭，日常使用中需要承受反复开关的交变载荷、行驶过程中的车身扭转振动、侧面碰撞时的冲击力传递，同时还要为车窗玻璃、玻璃升降器、门锁、密封条、内饰板、外拉手等附属部件提供稳定的安装载体。从设计思路层面，该模型采用了经典的整体式车门钣金结构布局，窗框区域采用一体化冲压成型的轮廓设计，分隔出前部三角固定窗与后部升降车窗的两个独立区域，既保证了窗框区域的结构刚度，减少行车过程中窗框的振动变形，也为玻璃升降导向、密封条安装预留了足够的布置空间；车门主体的外板采用符合整车侧面造型的弧面过渡设计，腰线位置设计有内凹的加强筋结构，既能够提升外板的抗凹性能，减少日常使用中轻微磕碰造成的外板凹陷，也能匹配整车侧面的造型线条，实现外观设计的流畅性。在安装边界与尺寸设计上，该模型严格遵循乘用车车门的通用装配边界要求，车门前端预留了铰链安装的平面区域，对应车身A柱/B柱的铰链安装点位置，保证车门安装后的旋转轴线与设计值一致，实现开关门过程中与翼子板、侧围边框的间隙均匀匹配；车门后端预留了门锁扣的配合区域，对应车身上的锁柱安装位置，保证车门锁闭后的贴合精度；车门下部设计有多层横向加强的压筋结构，能够在不增加钣金厚度的前提下提升车门整体的抗扭刚度，同时为车门内饰板、防水膜、玻璃升降器等内部部件预留了充足的布置空间，避免玻璃升降过程中与内部其他部件发生运动干涉。在功能特性上，该结构充分考虑了车门的密封需求，窗框周边、车门内圈都预留了密封条的安装卡槽，装配密封条后能够有效隔绝车外的雨水、灰尘与行驶风噪，提升车内乘坐的静谧性；车门下部预留了排水孔的设计位置，能够将渗入车门内部的雨水及时排出，避免钣金长期积水发生锈蚀；整体结构的分块设计充分考虑了冲压成型的工艺可行性，避免了过小的圆角与过深的拉伸结构，能够降低冲压生产的工艺难度，提升零部件的生产合格率。
