小型乘用车辆定制双叉臂悬架结构

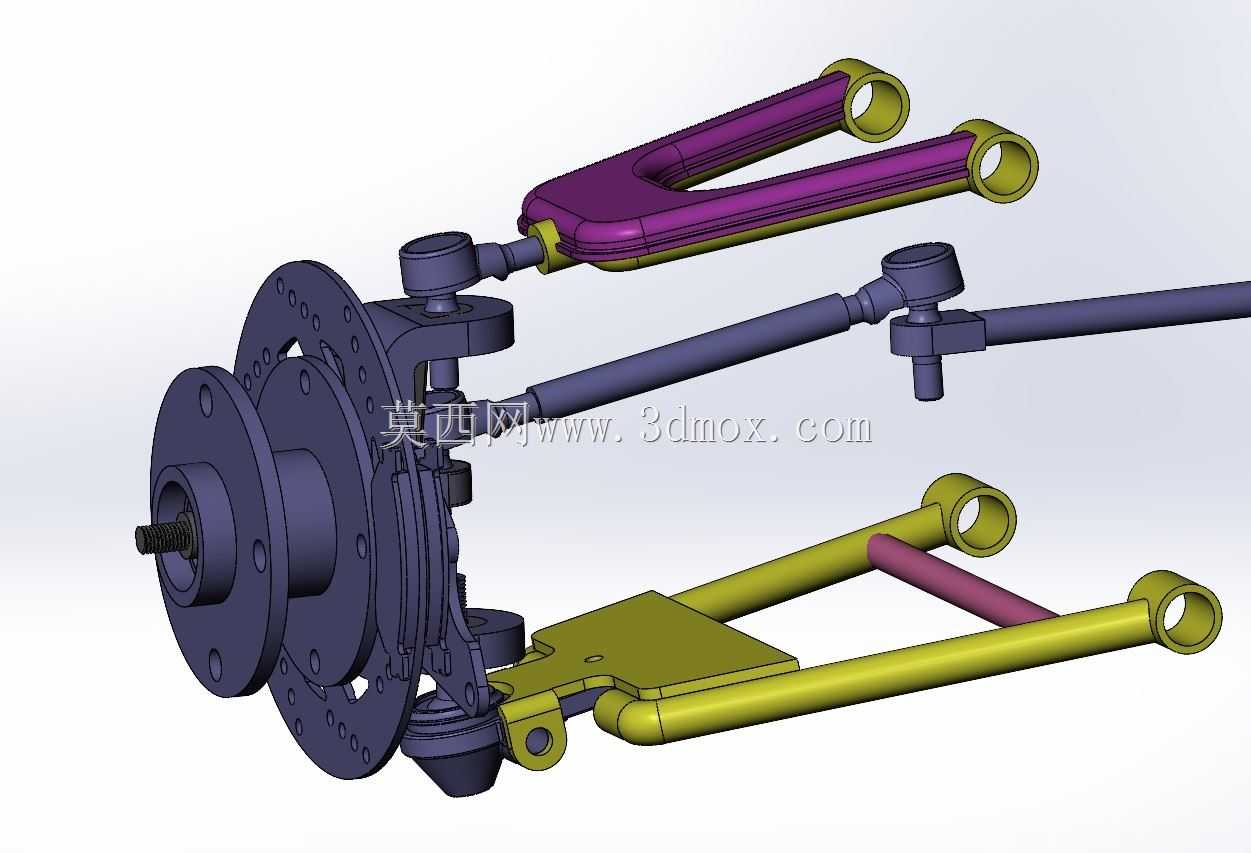

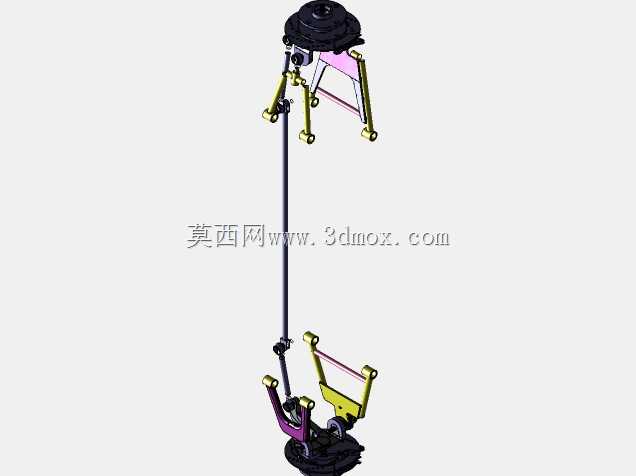

这套双叉杆悬架结构主要面向小型定制化乘用车辆、改装卡丁车以及小型电动代步车的底盘开发场景，作为底盘行驶系统的核心承载与导向部件，承担着连接车轮与车身、传递多维载荷、约束车轮运动轨迹的核心作用，能够在车辆行驶过程中缓冲路面颠簸带来的冲击，同时精准控制车轮的外倾角、前束角变化特性，保障轮胎与地面的贴合面积，提升车辆过弯时的侧向支撑能力与直线行驶的稳定性。整套结构集成了制动安装基座、转向拉杆连接位与上下摆臂铰接点，无需额外设计转接支架即可完成与制动盘总成、转向机、车身副车架的适配安装，上下摆臂采用不等长设计思路，上摆臂长度略短于下摆臂，在车轮上下跳动时能够主动优化车轮外倾变化曲线，减少轮胎侧偏磨损，同时兼顾紧凑的布置空间，适配小型车辆有限的轮舱安装边界。摆臂主体采用箱型截面结构设计，在控制整体重量的前提下提升抗弯扭刚度，铰接端预留标准衬套安装位，可根据调校需求更换不同刚度的橡胶衬套或鱼眼轴承，满足日常通勤的舒适性需求或是场地驾驶的操控性需求。转向节集成了轮毂轴承安装位、制动卡钳固定点与转向拉杆球头连接座，安装孔位采用标准化间距设计，可适配常见的小型车辆轮毂轴承单元与通风制动盘，制动盘安装面与摆臂铰接点的相对位置经过运动学校核，在全行程跳动过程中不会与摆臂、拉杆发生运动干涉。上下摆臂的车身安装点间距经过优化，能够在不改动原车副车架孔位的前提下完成适配安装，整体横向安装宽度适配小型车辆的轮距范围，纵向布置位置避开了电池舱、驱动半轴等周边部件的安装空间，下摆臂预留了减震器下安装座接口，可直接适配常见的筒式减震器与螺旋弹簧总成，无需额外焊接转接支架。整套结构的受力路径经过多工况仿真验证，在紧急制动、极限过弯、颠簸冲击等工况下，各铰接点的应力分布均匀，能够满足小型车辆日常行驶的强度需求，同时摆臂的杆身造型做了轻量化优化，在保证刚度的前提下减少了非簧载质量，提升车轮的贴地性能。
