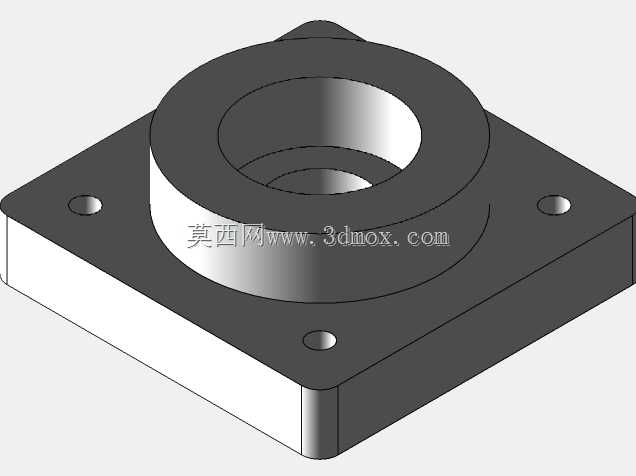

方形法兰式轴承安装支撑座结构

该支撑结构主要应用于工业传动系统、CNC加工设备的轴系末端支撑场景，作为轴类部件的承载定位构件，可适配直径15mm、长度24mm、径向厚度5mm规格的滚动轴承使用，为旋转轴提供稳定的径向与轴向约束，抵消轴系运转过程中产生的径向载荷与少量轴向窜动，保障轴系回转精度，避免运转过程中出现轴端偏摆、振动超差的问题。整体采用方形法兰安装基座搭配同轴圆筒轴承容纳腔的一体化结构设计，方形基座的四个角位置设置有贯通的安装沉孔，可通过标准紧固件将整个支撑座固定在设备安装基面之上，沉孔结构可让紧固件头部完全沉入基座平面内，不会突出安装面造成装配干涉，同时方形安装面相比圆形法兰拥有更好的防转定位效果，安装后不会因长期受载出现周向转动偏移。中间的圆筒形轴承腔与基座采用垂直一体式结构，腔体内径与适配轴承的外径采用过渡配合公差设计，可保证轴承压入后不会出现径向松动，腔体的轴向深度可完全容纳对应规格的轴承，同时预留有轴承端面的定位台阶，避免轴承装入后出现轴向窜动。设计过程中充分考虑了装配便利性与结构刚性，基座与圆筒衔接位置做了圆弧过渡处理，可有效降低应力集中系数，避免长期受载情况下衔接位置出现开裂变形，整体结构壁厚均匀，既保证了足够的结构刚性来承载轴系运转的载荷，又不会造成材料冗余增加不必要的重量。安装边界方面，方形基座的边长尺寸适配常规小型传动机构的安装空间，四个安装孔的孔位间距符合通用小型支撑座的安装孔距标准，可直接替换同规格的常规支撑座使用，不需要额外修改设备的安装基面，圆筒腔体的轴向高度经过优化，既可以给轴承提供足够的包裹支撑长度，又不会占用过多的轴系轴向空间，适配紧凑布局的小型传动结构。在实际使用中，该支撑座可用于小型传送带辊筒的末端支撑、CNC设备小型进给轴的端部定位、小型电机输出轴的辅助支撑等场景，安装时只需将轴承压入圆筒腔体内，再将轴穿入轴承内孔，最后通过四个角的紧固件将基座固定在设备台面上即可完成装配，结构简单可靠，维护时只需拆卸紧固件即可整体更换，不需要复杂的调校步骤，能有效降低设备的装配与维护成本。
