俄罗斯GM-70低频功率三极管真空管三维建模作品

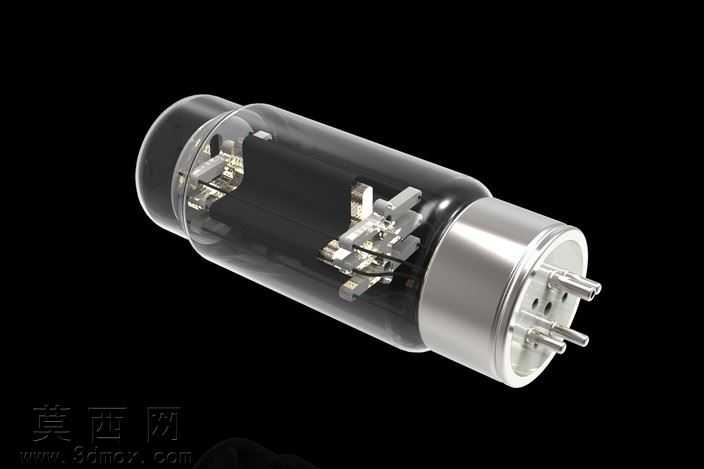

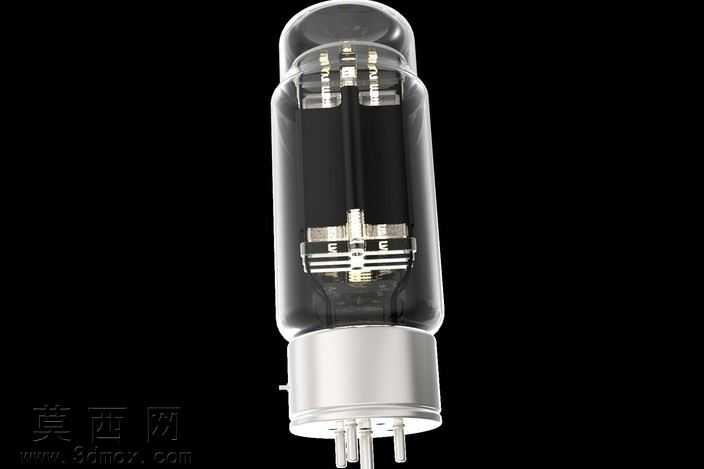

本作品为俄罗斯GM-70型低频功率三极管真空管的三维建模成果，建模过程严格参考实物的真实尺寸参数，还原该款经典音频功率管的完整结构。建模阶段首先梳理真空管的组成逻辑，将整体拆分为玻璃外壳、内部电极组件、金属底座、引出引脚四大核心模块，采用参数化建模方式逐一构建各部分特征：玻璃外壳部分通过旋转凸台生成圆润的泡状轮廓，精准还原185毫米总高、68毫米直径的外形比例，对玻璃与金属底座衔接的封接边缘做了精细的倒角处理，还原实物封接处的工艺细节；内部电极组件是建模的核心难点，依次构建阴极、栅极、阳极的多层结构，对栅极的细密支撑格栅、阳极的黑色碳化层结构、电极间的云母固定片都做了1:1的特征还原，通过阵列、拉伸切除等命令还原电极的排布逻辑，确保内部结构的相对位置与实物完全一致，还原该款功率管280克质量对应的结构厚重感；金属底座部分采用金属材质建模，还原底座的哑光金属质感与滚花边缘细节，底部的三根引出引脚做了精准的定位与直径匹配，还原引脚的金属光泽与插接端的细微倒角。材质渲染阶段，为玻璃外壳赋予高透低反射的玻璃材质，调整折射率与透光参数模拟真空管玻璃的通透质感，同时添加轻微的旧化效果还原经典电子管的使用质感；内部电极根据不同部件的材质差异分别赋予材质，阳极采用哑光黑色耐高温金属材质，栅极与支撑结构赋予亮面金属镍材质，云母片赋予半透明的绝缘材质质感，金属底座赋予磨砂铝合金材质，引脚赋予镀镍亮面金属材质，通过打光模拟电子管工作时的内部光影效果，突出内部结构的层次感。设计思路上以还原经典音频真空管的真实结构为核心，兼顾外观还原度与内部结构的准确性，既可以用于音响设备的装配场景展示，也可用于电子管相关的科普展示、复古音频产品的渲染场景使用，模型各部件结构独立，可支持拆解动画制作与结构演示需求。
