万能轧机机座垂直尾翼传动结构设计

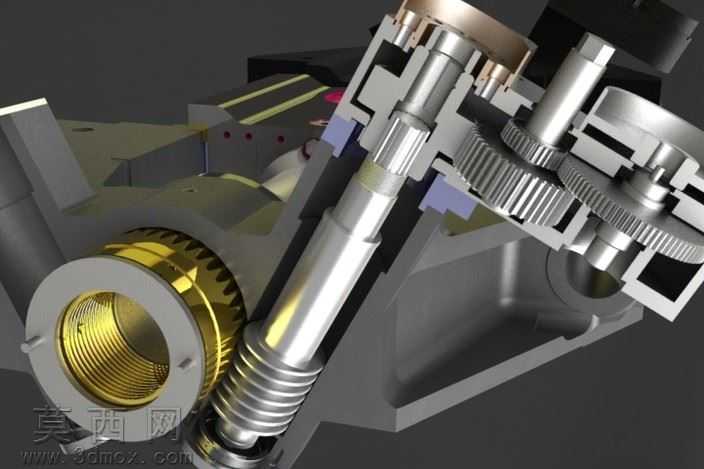

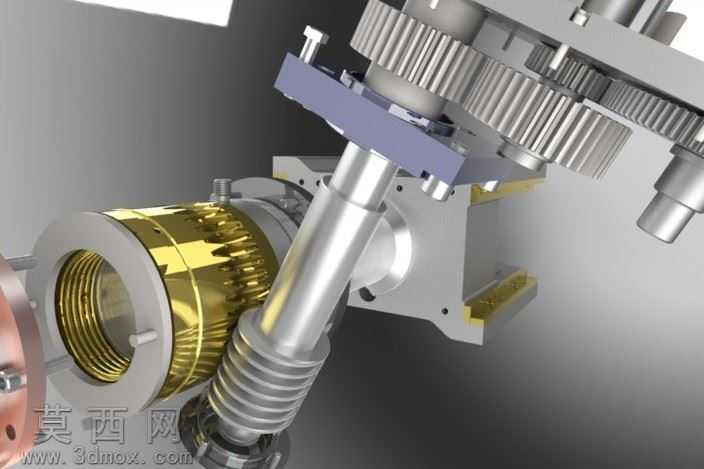

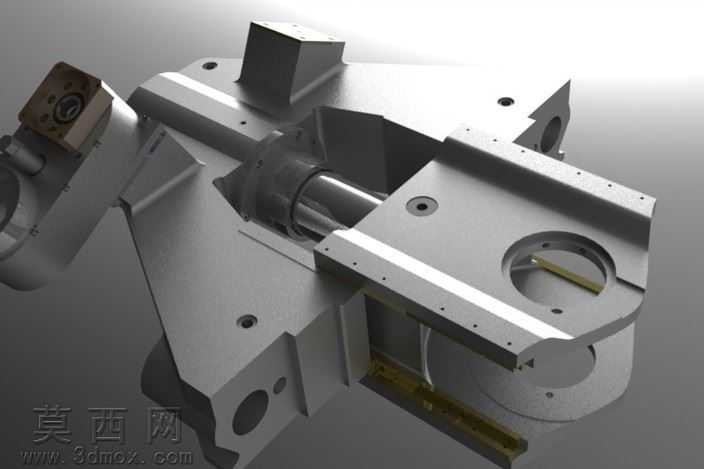

本作品为万能轧机机座垂直尾翼的传动组件三维建模成果，整体建模过程依托三维机械设计软件完成，采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模，再按照实际机械装配的配合关系完成总装约束，完整还原了该组件的内部传动逻辑与结构布局。建模阶段对核心传动零件做了精细化处理：蜗轮部分还原了内螺纹接口、齿圈的渐开线齿形细节，齿面的啮合弧度、齿根过渡圆角均按照机械设计标准参数绘制，保证齿形啮合的干涉检查结果符合实际传动要求；蜗杆轴部分还原了轴段的阶梯结构、螺纹段的牙型细节、轴肩定位面的公差配合基准，同时对轴上的轴承安装位、齿轮装配位做了同轴度约束的模拟，保证虚拟装配状态下轴系的回转精度。平行轴传动的圆柱齿轮组部分，分别绘制了不同模数的直齿圆柱齿轮，还原了齿轮与轴的键连接结构、齿轮端面的定位挡圈结构，清晰展示了多级齿轮传动的动力传递路径。壳体部分采用铸造结构的建模逻辑，还原了铸造壳体的壁厚过渡、加强筋布局、轴承安装孔的凸台结构、内腔的避让空间，完整呈现了壳体对内部传动组件的包容与支撑作用。渲染阶段采用剖视视角展示内部结构，对不同材质做了区分处理：金属传动轴、齿轮采用抛光钢材质，赋予银灰色金属质感与合适的反光度，还原机加工金属零件的表面特征；蜗轮齿圈采用黄铜材质，赋予暖金色金属质感与亚光反光效果，区分铜质零件与钢质零件的视觉差异；铸造壳体采用铸铁材质，赋予深灰色磨砂质感，还原铸造零件的粗糙表面特征；轴承、密封件等标准件按照工业常用外观做材质区分，让整个装配体的结构层次清晰可辨。设计过程中针对传动链的配合关系做了多次调整，对齿轮啮合侧隙、蜗杆蜗轮的中心距、轴系的轴向定位间隙均做了模拟校验，保证整体结构无干涉，可直观展示该组件的动力输入、减速传递、动力输出的完整路径，清晰呈现垂直尾翼调节的传动原理，该组件可用于数控设备、印刷模具相关的机械结构参考，连续微调的结构细节也在模型中做了预留，尺寸部分按照通用机械设计规范做了标准化处理，可作为机械传动结构设计、轧机零部件设计的参考案例。
