十字型多孔铰接连接固定支座结构

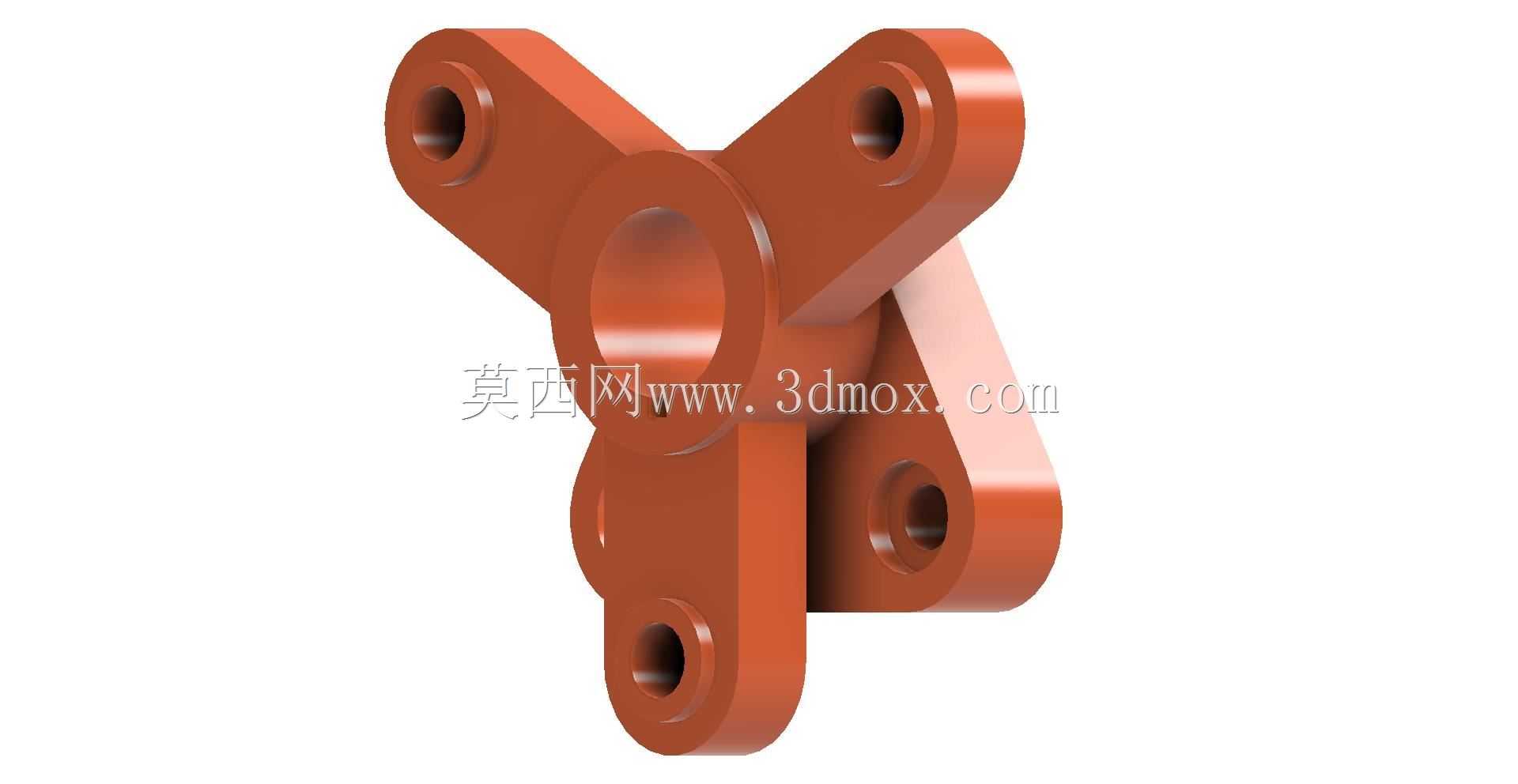

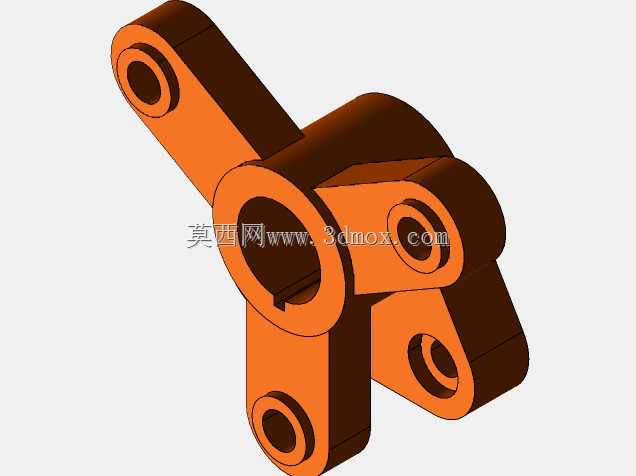

该十字型多孔铰接连接固定支座，是机械传动与支撑系统中常用的受力转接构件，主要应用在需要多方向铰接联动、多点位固定安装的工业设备场景中，常见于轻工自动化生产线的连杆传动单元、小型工程机械的操作机构联动部位、农用机具的杆件连接节点，以及专用设备的可调支撑结构中，承担多方向载荷传递、杆件铰接联动、部件位置固定的核心作用，能够将不同走向的传动杆件、支撑臂可靠连接，同时允许连接部件在设计角度范围内做小幅转动，避免刚性连接带来的应力集中问题。从功能特性来看，该支座采用中心通孔加四个延伸支耳的结构布局，中心主通孔用于穿装主轴或核心铰接轴，作为整个构件的转动基准，四个支耳上的同轴通孔分别用于连接不同方向的外接杆件，每个支耳的安装孔都做了沉孔设计，能够让连接螺栓的头部完全沉入孔内，避免螺栓突出影响相邻部件的运动轨迹，同时保证安装面的贴合平整度，减少连接松动的风险。设计过程中，优先考虑了受力均衡性，四个支耳沿中心主体呈对称分布，每个支耳的厚度与中心主体的壁厚做了等强度匹配，避免局部应力集中导致的构件断裂，支耳与中心主体的衔接位置做了大圆角过渡处理，既能够消除铸造或加工过程中的应力集中点，也能提升构件整体的抗冲击载荷能力。外形尺寸方面，该支座整体呈十字放射状布局，中心主体的轴向长度与支耳的外伸长度按照常用安装空间做了适配，安装边界上，四个支耳的安装孔中心距经过精准校核，能够匹配标准规格的连接销轴与螺栓，安装时无需额外做孔位修正，中心通孔的内径公差按照铰接配合的精度要求设计，既能保证铰接轴的灵活转动，又不会出现过大的配合间隙导致传动精度下降。构件的所有外露棱边都做了倒角处理，避免安装过程中划伤操作人员，同时也能减少应力集中对构件疲劳寿命的影响，整体结构紧凑，在有限的安装空间内实现了四个方向的连接点位，能够替代多个独立连接件组合的结构，减少装配工序，提升整体机构的可靠性。
