内螺纹变径过渡连接接头结构设计

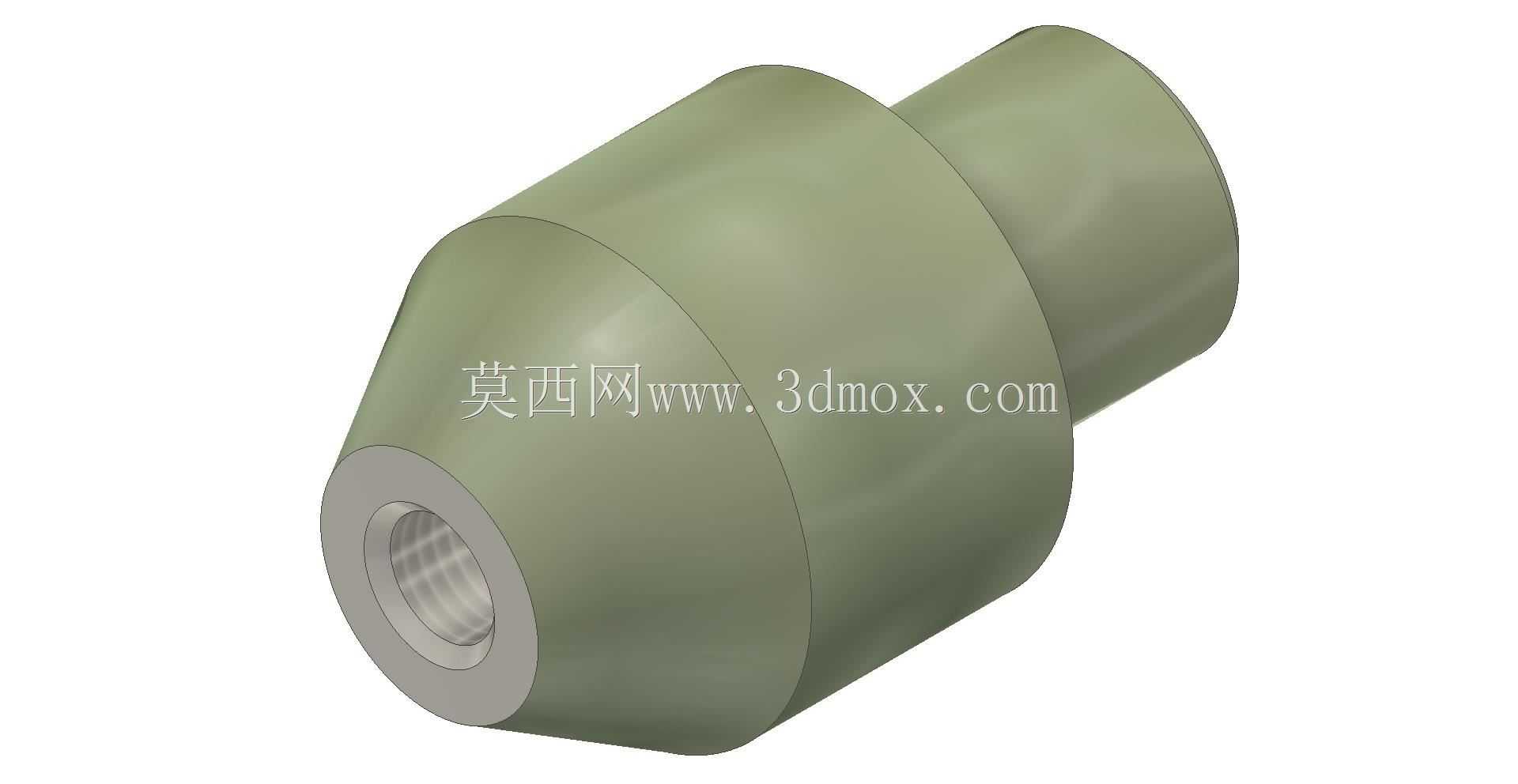

该零件为管路系统中常用的内螺纹变径过渡连接接头，主要应用在液压管路、气动传输管路、低压流体输送管路的异径对接场景中，可实现两种不同通径管路的密封连通，解决管路布设过程中管径不匹配的连接难题，在工业设备装配、机床液压站搭建、自动化生产线气路布设、小型工程机械油路维护等场景中都有广泛的使用需求。从实际用途来看，这类接头无需额外焊接或粘接，依靠端部内螺纹与对应规格的外螺纹管路端实现旋合密封，搭配密封垫圈或生料带即可达到可靠的密封效果，能够承受常规工况下的管路内压，避免流体渗漏，同时拆装便捷，便于后期管路的维护与部件更换。在功能特性设计上，该接头采用三段式变径结构，小直径端为外伸的光轴插接段，可直接插入对应内径的软管或硬管端口，起到预装定位的作用，降低安装时的对中难度；中间的大直径锥台段为受力握持区域，表面做了圆滑过渡处理，没有尖锐棱角，安装时可使用扳手夹持该区域施加旋紧力矩，不会因为应力集中出现开裂问题；大直径端的内螺纹孔为主要连接接口，螺纹精度满足常规管路连接的公差要求，旋合后贴合紧密，可有效避免流体从螺纹缝隙渗漏。设计思路上，整体采用轴对称回转体结构，加工工艺性优异，可通过普通数控车床一次装夹完成全部外轮廓车削、内孔镗削、内螺纹加工工序，无需复杂的多工位加工，能够有效控制生产制造成本，适合批量生产；各段衔接处均采用圆角过渡，既可以消除加工时的应力集中点，提升零件的结构强度，也能避免安装过程中锐边划伤操作人员或损坏配套密封件。从外形尺寸与安装边界来看，该接头整体轴向长度较短，径向最大尺寸控制在合理范围，安装后不会占用过多的管路布设空间，能够适配空间紧凑的设备内部管路布局；小直径插接段的外径与常规软管内径匹配，插入深度经过优化，既可以保证插接后的连接稳定性，也不会因为插入过深导致管路通径被过度挤占，影响流体传输效率；端部内螺纹的有效旋合长度满足行业通用的连接强度要求，旋合后可承受管路工作时的轴向拉脱力，不会因为管路振动或压力波动出现松脱渗漏问题，整体结构兼顾了连接可靠性、安装便捷性与加工经济性，能够满足多数常规工业管路的异径连接需求。
