双孔夹装式方形底座轴承支撑座

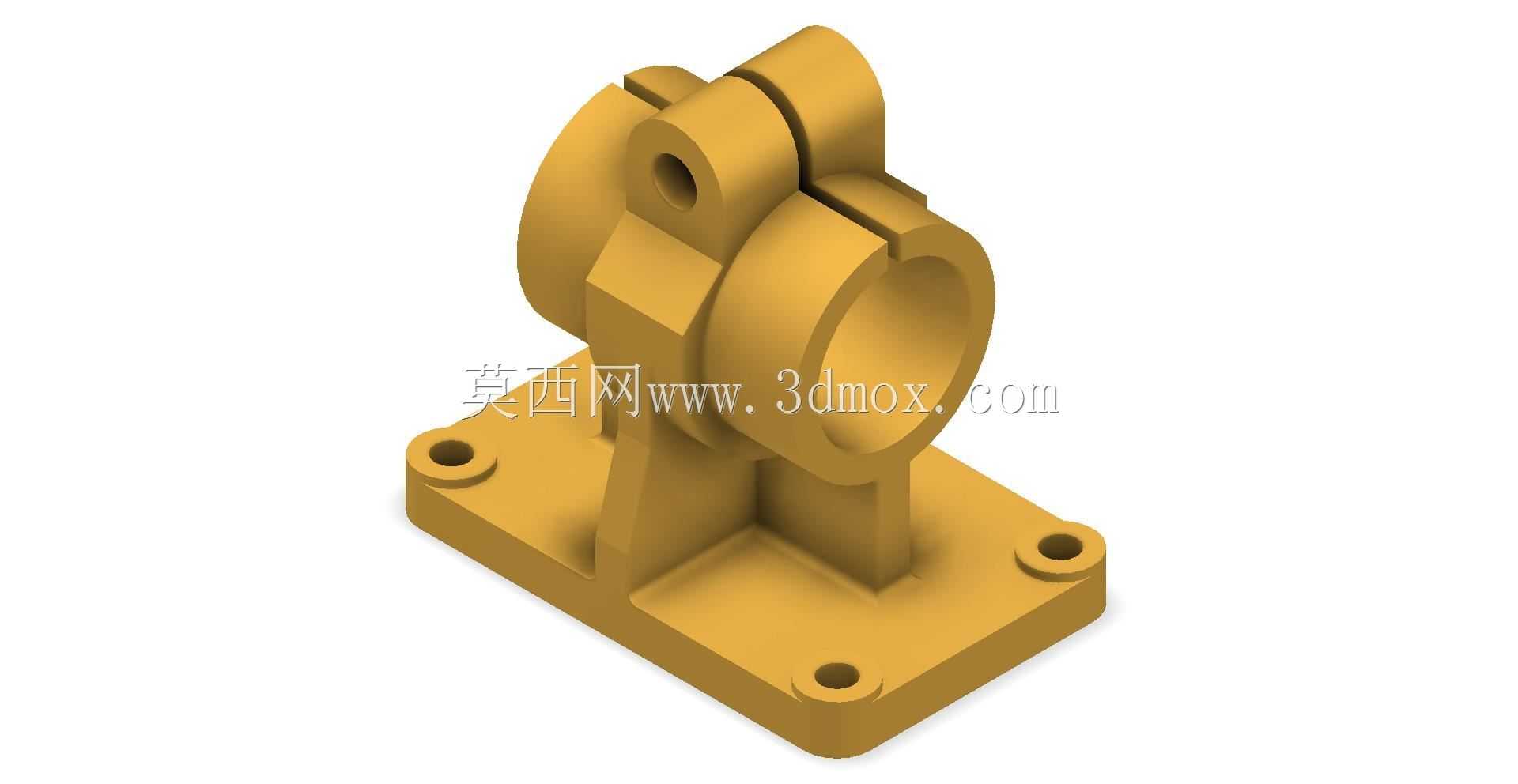

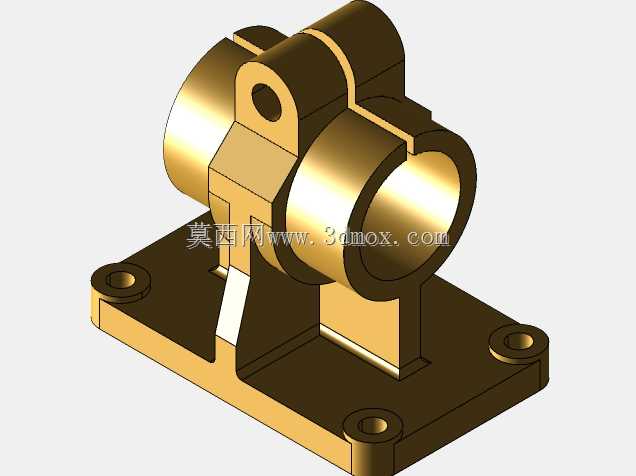

这款双孔夹装式支撑构件是机械传动系统中常用的轴系支撑部件，主要应用在轻工输送设备、小型机床进给机构、纺织机械传动单元以及自动化生产线的动力传递工位，用来为回转类传动轴提供稳定的径向支撑，同时可通过夹装结构的锁紧间隙调整轴系的装配预紧力，补偿加工与装配过程中产生的微小同轴度误差，避免轴系运转过程中出现卡滞、振动过大的问题。从结构设计来看，构件底部为方形安装法兰，法兰四个角位置设置有沉头安装孔，安装时可通过内六角螺栓将整个构件固定在设备的安装基面之上，方形底座的设计相比圆形底座拥有更好的抗倾覆能力，能够承受轴系传递过来的径向载荷与部分轴向载荷，安装孔的沉头设计可以让螺栓头完全埋入法兰面内，避免螺栓突出影响周边部件的布置，也能防止运转过程中剐蹭操作人员或其他运动部件。底座上方通过两道加强筋与上部的两个夹装轴孔相连，加强筋采用变截面过渡设计，从底座位置向上逐渐收窄与轴孔外壁融为一体，这种设计既可以保证整体结构的刚性，减少轴孔在受力时的形变，又能尽可能降低构件的整体重量，减少材料的浪费。上部两个平行布置的夹装轴孔为整个构件的核心功能区，每个轴孔的侧壁都开有一道通长的锁紧缝隙，轴孔上方设置有同轴的锁紧螺纹孔，当传动轴穿入轴孔后，只需拧紧锁紧螺栓即可让缝隙收窄，将轴牢牢抱紧固定，这种夹装式的固定方式相比键连接固定拥有更便捷的拆装性能，也可以根据实际需求调整轴的轴向安装位置，适配不同的装配间距要求。两个轴孔的中心距经过严格的公差匹配，能够保证两根平行传动轴的平行度要求，避免轴系运转时出现附加载荷，延长轴承与传动轴的使用寿命。在安装边界方面，方形底座的长宽尺寸适配常规的设备安装基面间距，四个安装孔的孔位符合通用机械安装的孔距标准，可以直接替换同规格的传统整体式轴承座，不需要对原有设备的安装基面进行二次加工，轴孔的内径尺寸覆盖常用的小径传动轴规格，锁紧螺栓采用标准公制螺纹，日常维护时不需要配备特殊规格的工具即可完成拆装调整。整个构件的外形过渡处都设置有工艺圆角，既可以避免加工过程中出现应力集中导致的部件开裂，也能去除加工毛刺提升装配时的安全性。
