小型立式数控铣床结构设计方案

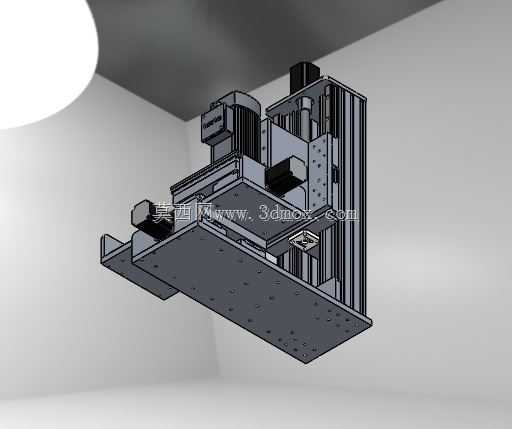

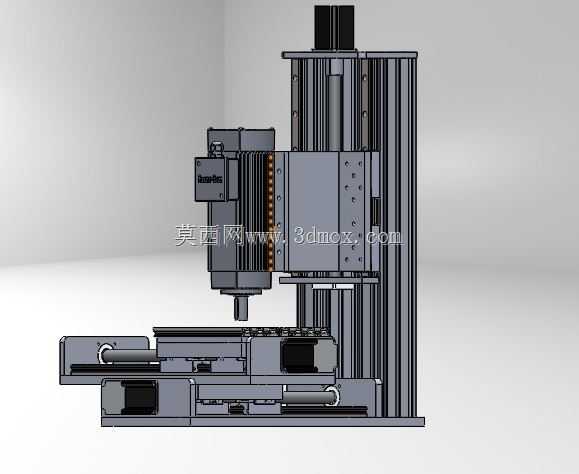

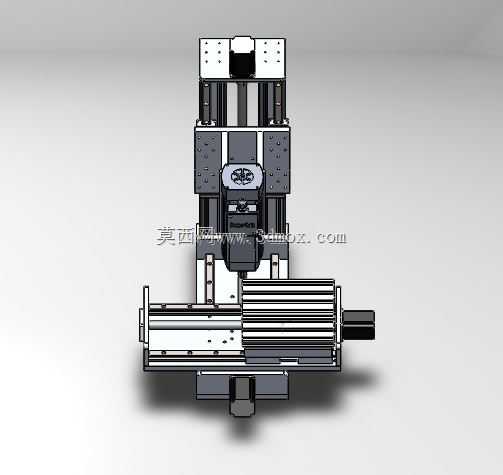

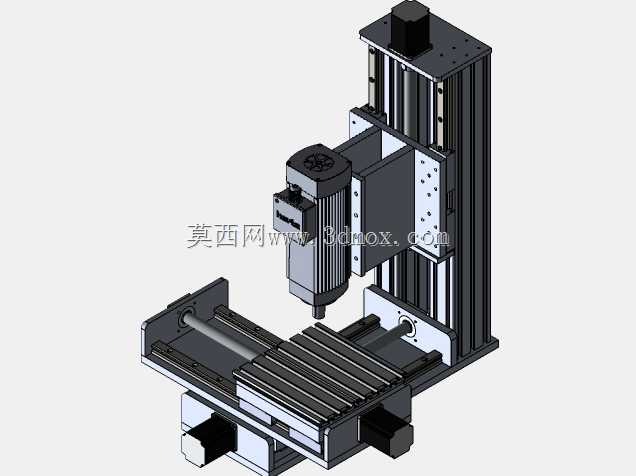

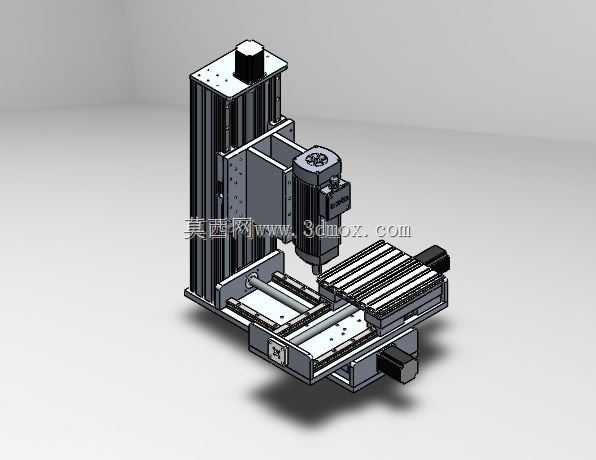

这款小型立式数控铣床主要面向小型加工车间、职业院校实训基地、五金零件加工作坊以及个人创客加工场景，可完成小型有色金属零件、工程塑料件、软金属工件的铣削、钻孔、镗孔、攻丝等多工序加工，适配小批量定制零件生产、教学演示操作、工艺验证打样等多元使用需求，能够替代人工完成高精度重复切削作业，降低小型零件加工的设备投入门槛。设备采用经典的定梁立式龙门布局，主轴单元沿立柱垂直方向做Z向进给，十字滑台分别承担X、Y方向的进给运动，整体结构刚性分配合理，可有效规避悬臂结构带来的切削震颤问题，保障小尺寸零件加工的形位公差精度。主轴单元采用高速电机直连结构，传动链路短、反向间隙小，可适配不同直径的立铣刀、钻头、丝锥等切削刀具，满足不同工序的加工转速需求；三轴进给均采用线性导轨搭配滚珠丝杠的传动组合，运动阻力小、定位精度高，可实现平稳的低速进给与快速空程移动，兼顾加工精度与作业效率。设计过程中优先考虑小型加工场景的安装与使用边界，整体占地面积紧凑，不需要额外做大型设备地基加固，普通平整的工业地坪即可完成安装固定，设备操作高度符合人体工程学要求，操作人员站在设备正前方即可完成工件装夹、对刀操作、程序调试等全流程作业，不需要额外配置登高辅助设施。滑台行程按照200mm级加工范围设计，可覆盖绝大多数小型精密零件的加工尺寸需求，工作台面预留标准T型槽，可快速适配通用平口钳、简易夹具、小型专用工装的安装固定，缩短工件装夹的准备时间。整体结构采用模块化设计思路，立柱、滑台、主轴座、底座等主要构件拆分合理，既方便生产过程中的铸件加工与精度校准，也便于后期设备的维护保养与易损件更换，电气走线全部采用拖链内置防护，可避免加工过程中切屑、切削液对线路的磨损，提升设备长期运行的稳定性。设备外围预留了安全防护、冷却系统、排屑装置的安装接口，用户可根据自身加工场景的需求选配对应的辅助部件，灵活适配干切、湿切等不同加工工艺要求。
