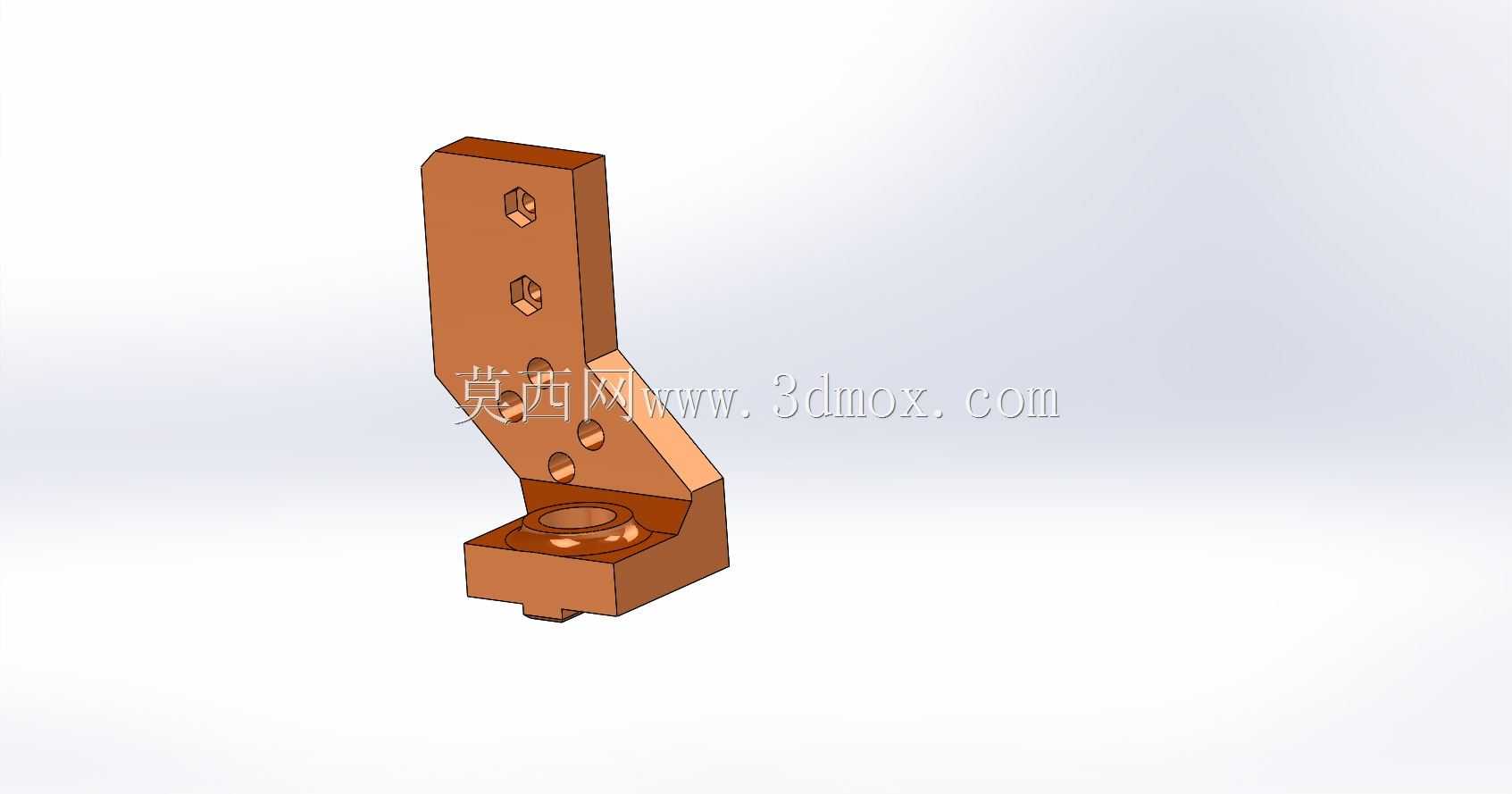

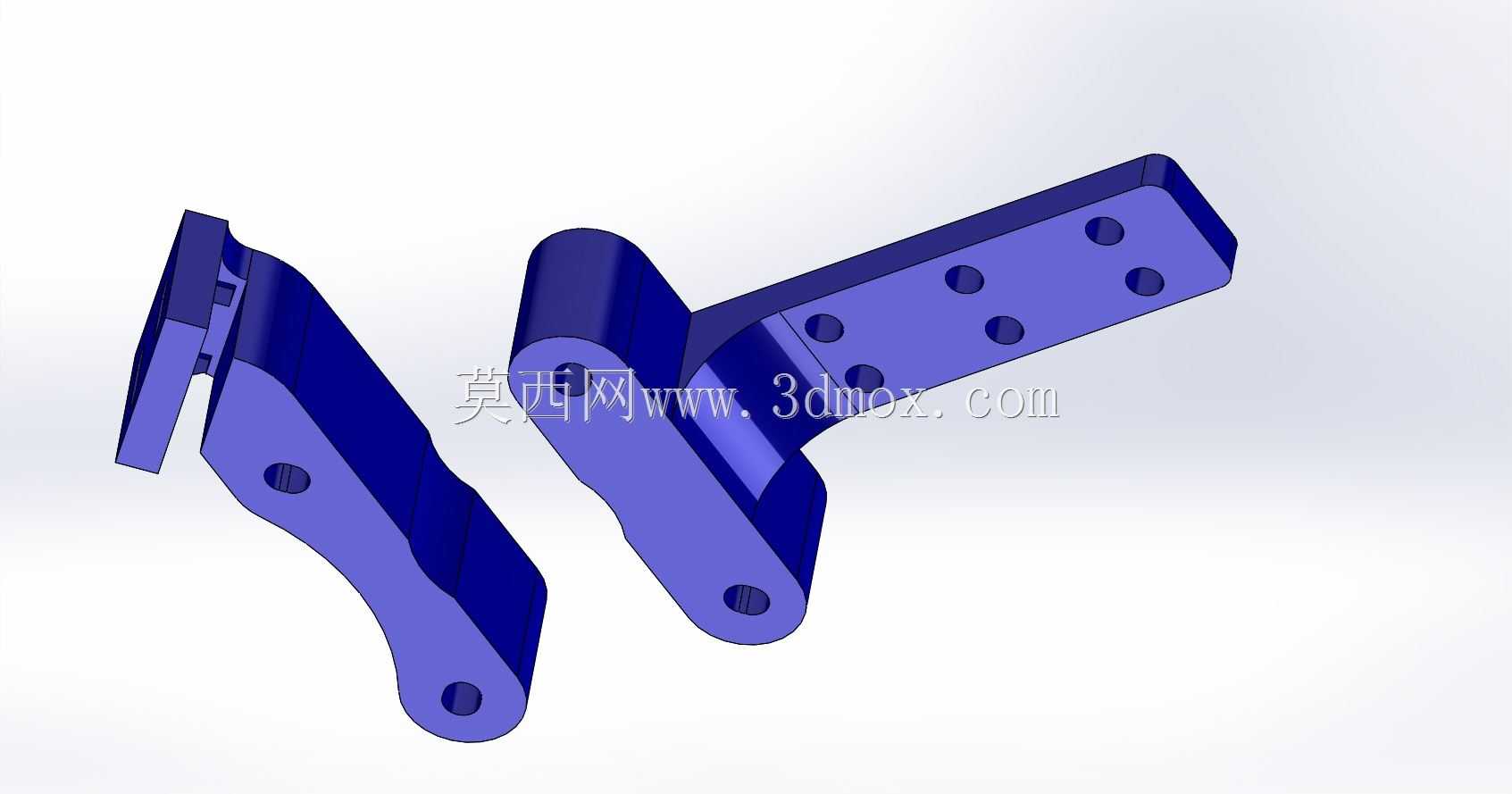

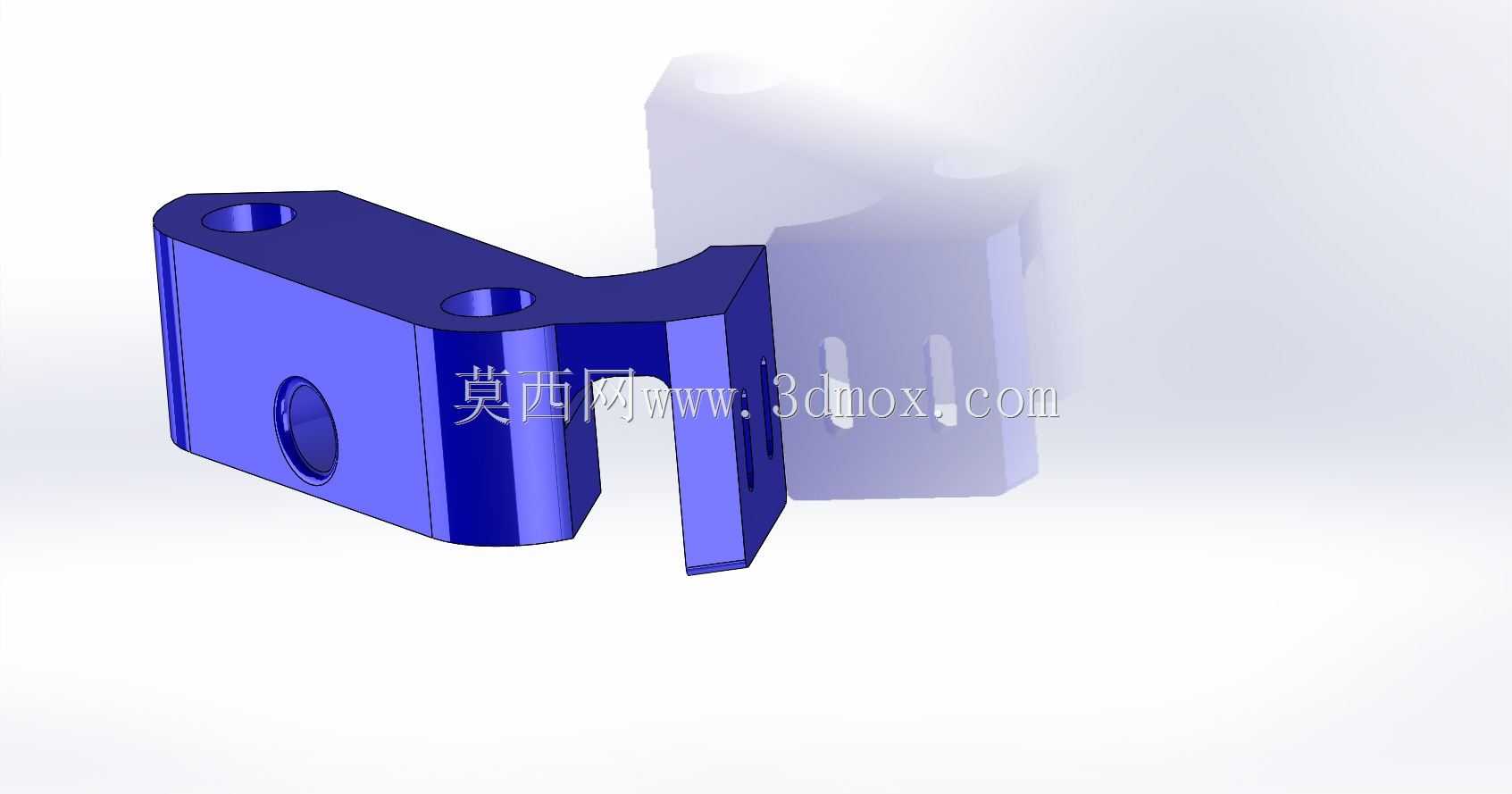

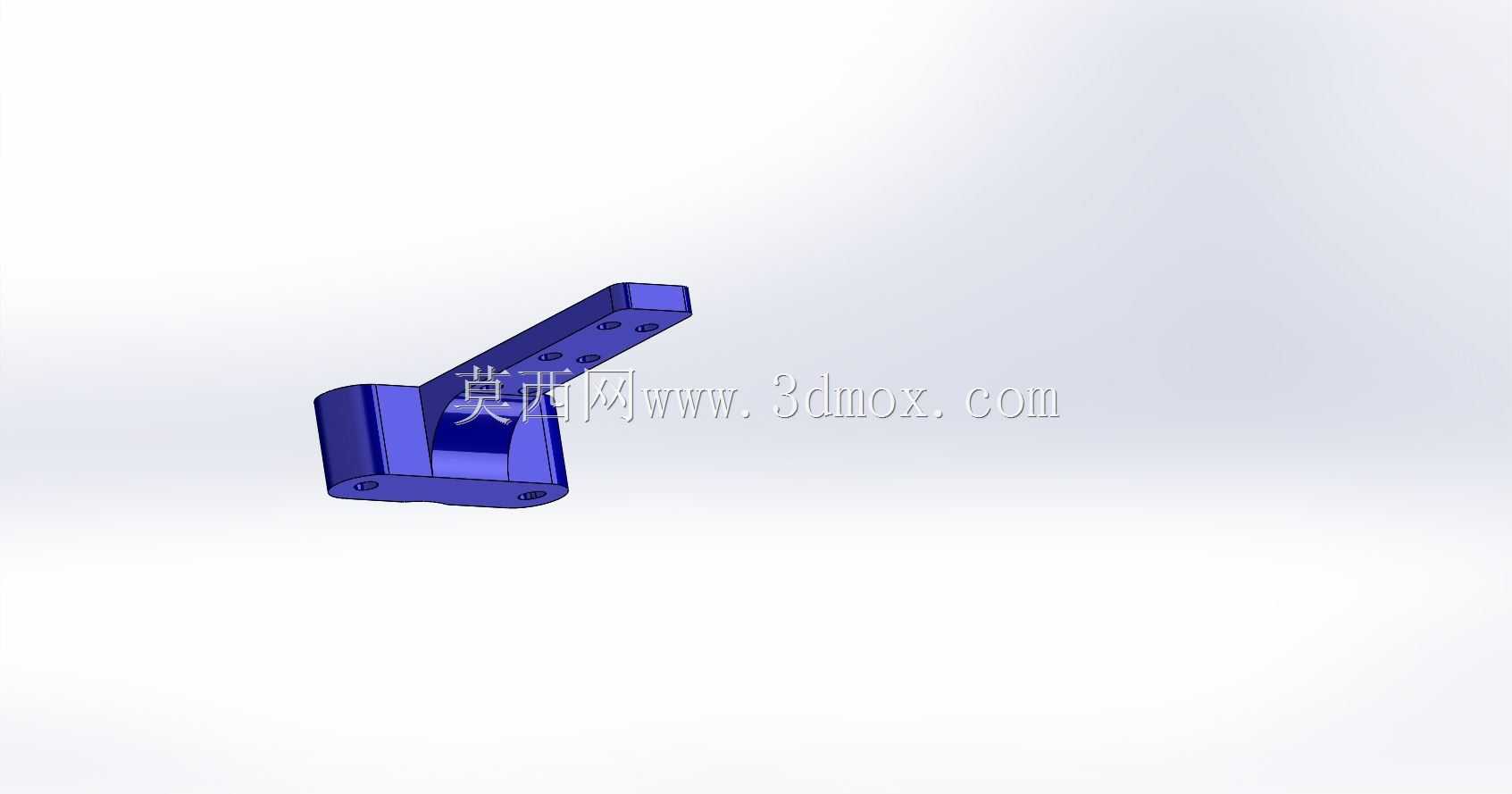

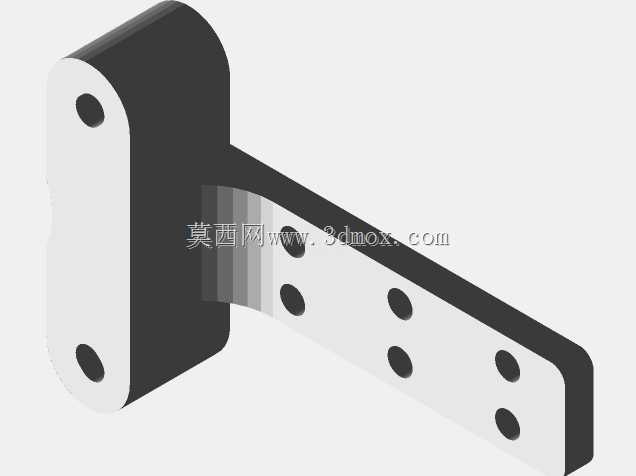

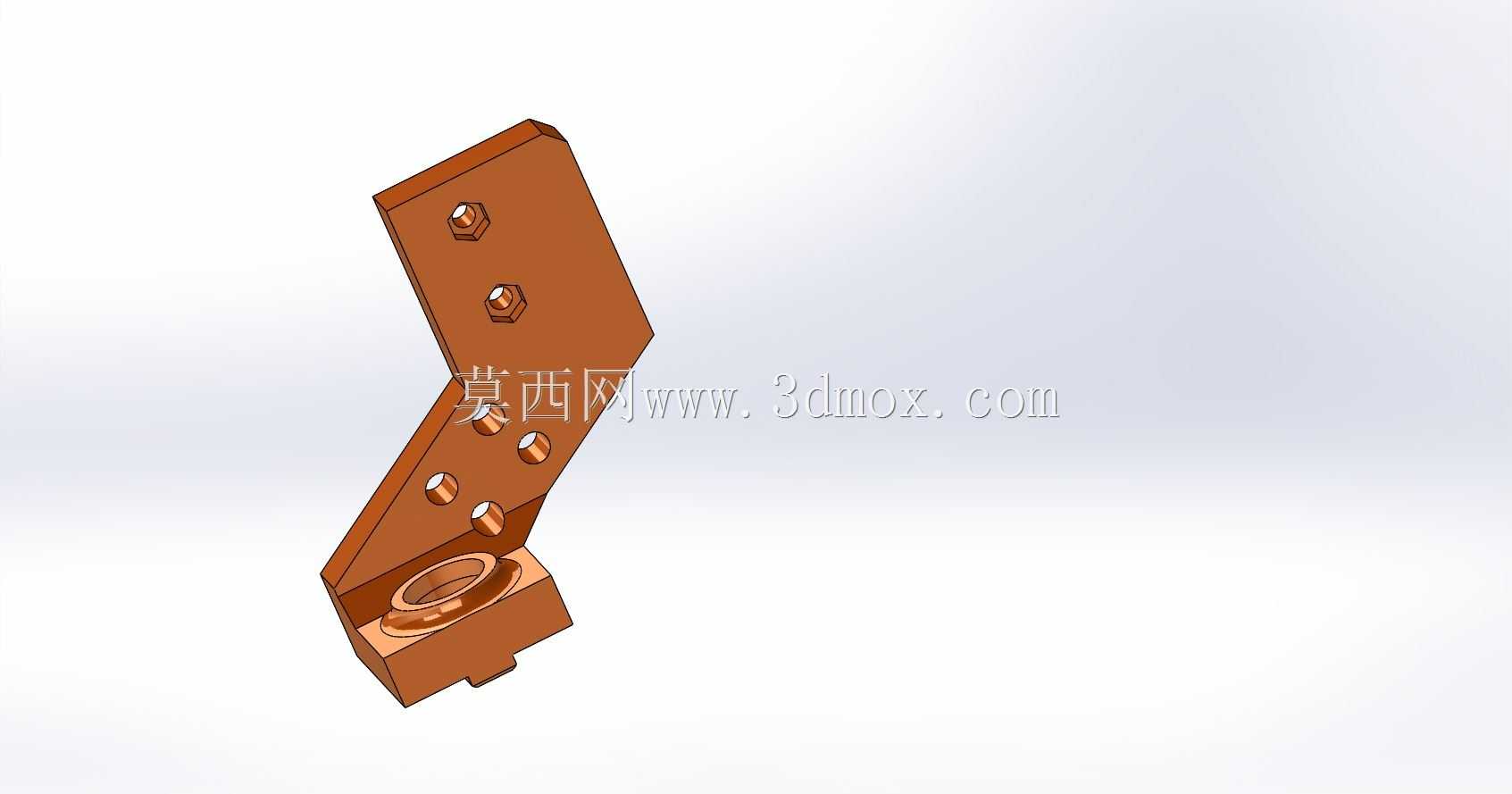

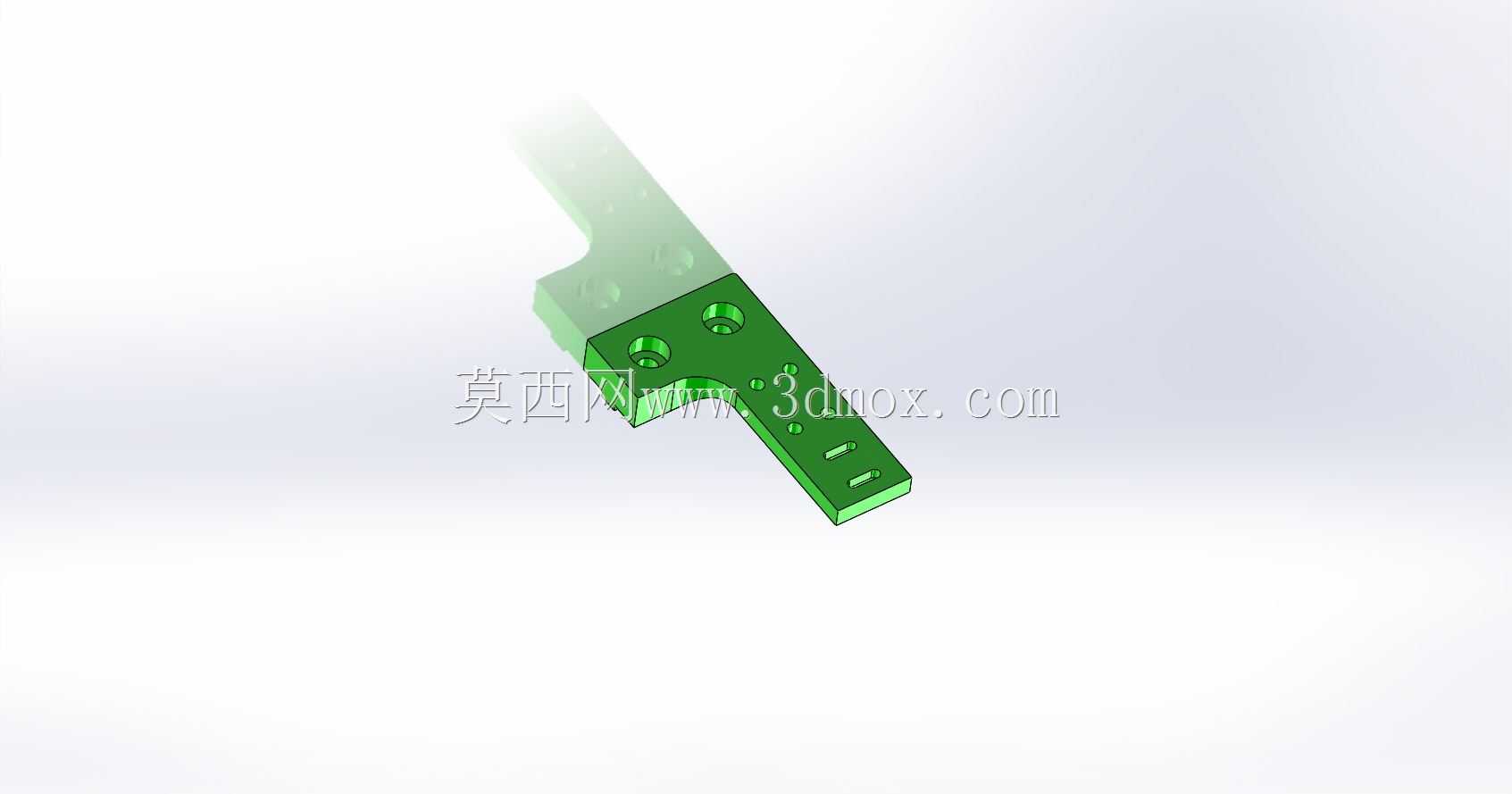

CNC3018设备XYZ轴支撑端止动限位结构

在小型桌面级数控加工场景中，CNC3018作为入门级精雕、PCB铣削、软质材料刻制的常用设备，其XYZ三轴的行程限位与回零精度，直接决定了加工件的成品良率与设备运行安全性。这套支撑端止动结构，正是针对该型号设备三轴运动末端的防护与定位需求设计，适配桌面加工场景下小行程、轻负载、高频次往复运动的使用特性。

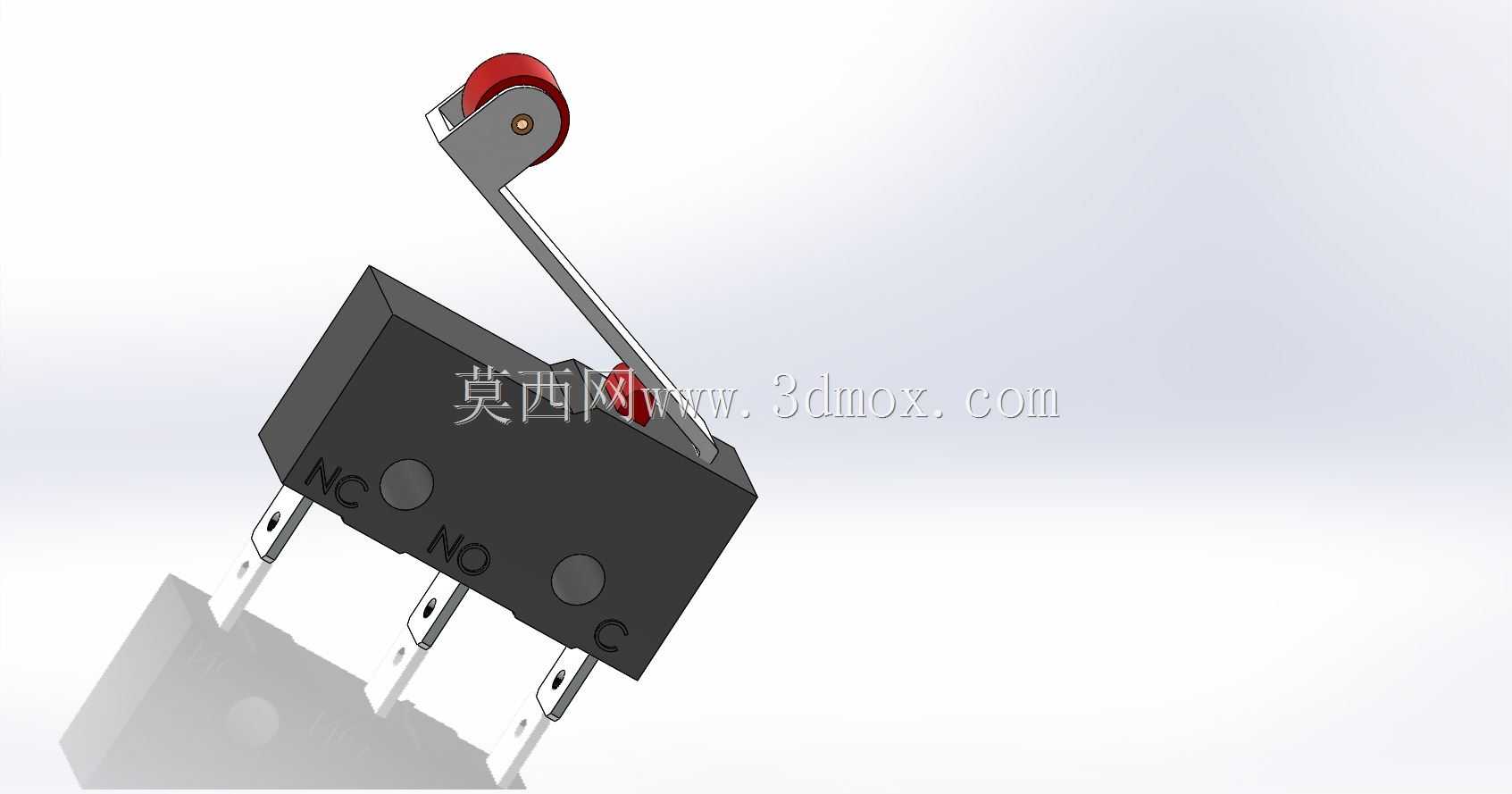

从实际应用场景来看，小型桌面CNC常被用于电子爱好者打样、教学实训、小型工艺品加工等场景，操作人员多为非专业机加工从业者，很容易出现手动对刀失误、程序坐标设置偏差的问题，一旦轴体运动超出设计行程，就会出现传动丝杠螺母撞损、导轨滑块脱轨、主轴与工作台硬碰撞的故障，轻则需要重新校准设备精度，重则直接损坏主轴电机、传动组件。这套止动结构安装在XYZ三个轴的运动行程末端支撑位置，当轴体带动运动组件移动到行程极限位置时，止动块会先触发对应的限位开关，即时切断轴体的进给驱动信号，强制运动组件停止前进，从物理层面避免硬碰撞故障发生。

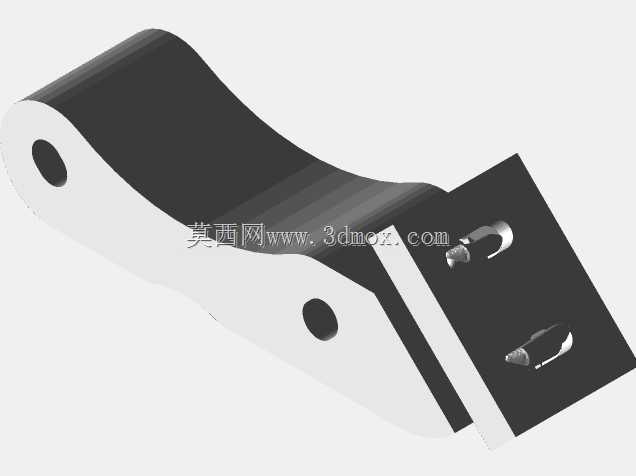

在功能设计上，这套结构除了基础的硬限位防撞功能，还承担了设备回零触发的功能：每次设备开机初始化时，三个轴会依次向原点方向移动，触发对应位置的止动块所配套的限位开关后，系统即可确认轴体原点位置，完成坐标系校准，保障后续加工的坐标精度。设计过程中充分考虑了桌面设备的拆装便利性，支架采用分体式拼接结构，不需要对设备原有铝型材框架做打孔、切削等破坏性改装，直接利用型材原有槽位即可完成固定安装，普通使用者借助常规内六角扳手就可以完成组装调整；同时支架结构做了轻量化的镂空处理，在保证结构强度足以承受轴体高速移动触发碰撞的冲击力的前提下，尽可能降低自身重量，不会给轴体运动带来额外负载，避免影响步进电机的驱动效率与运动平顺性。

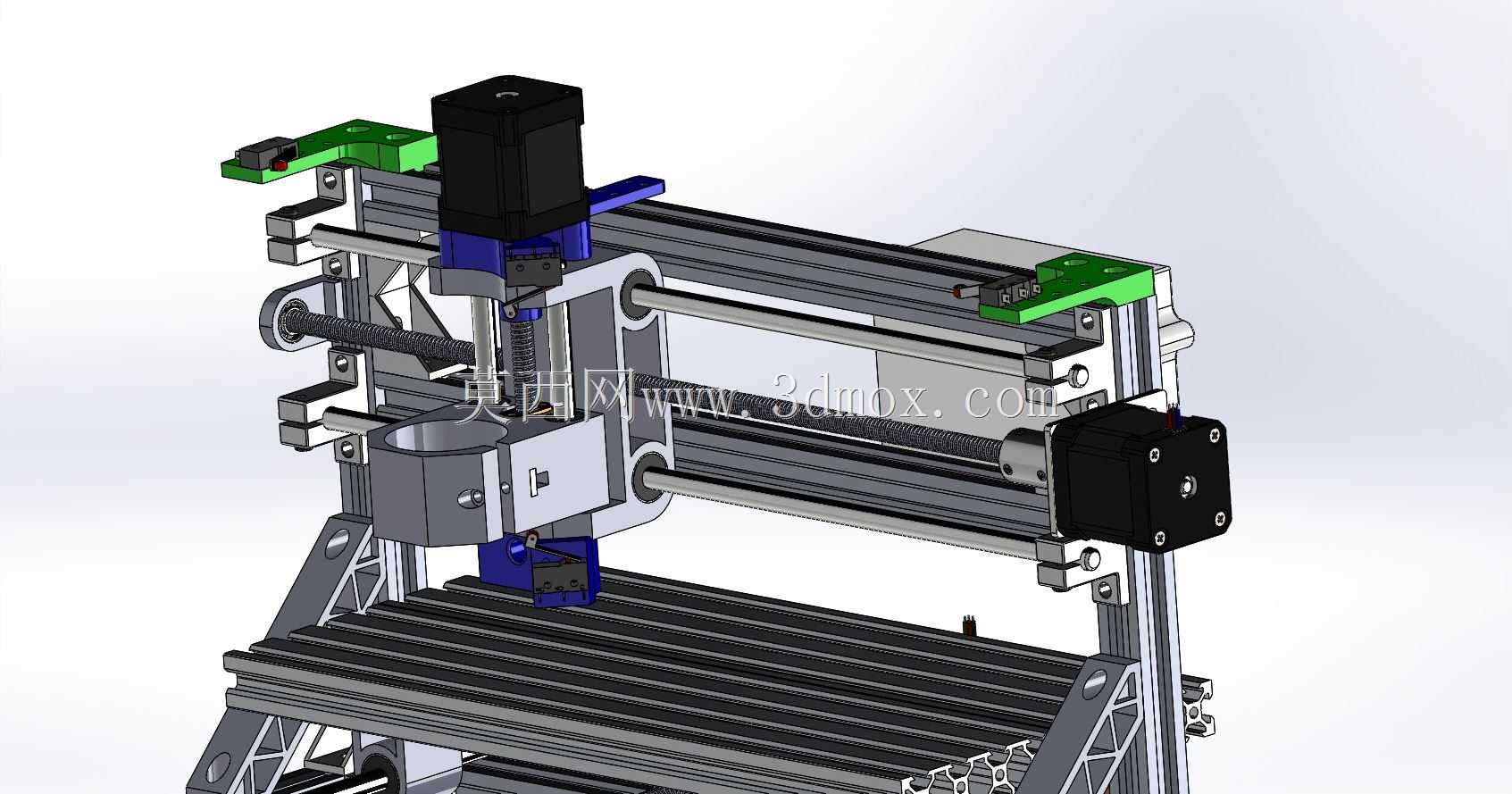

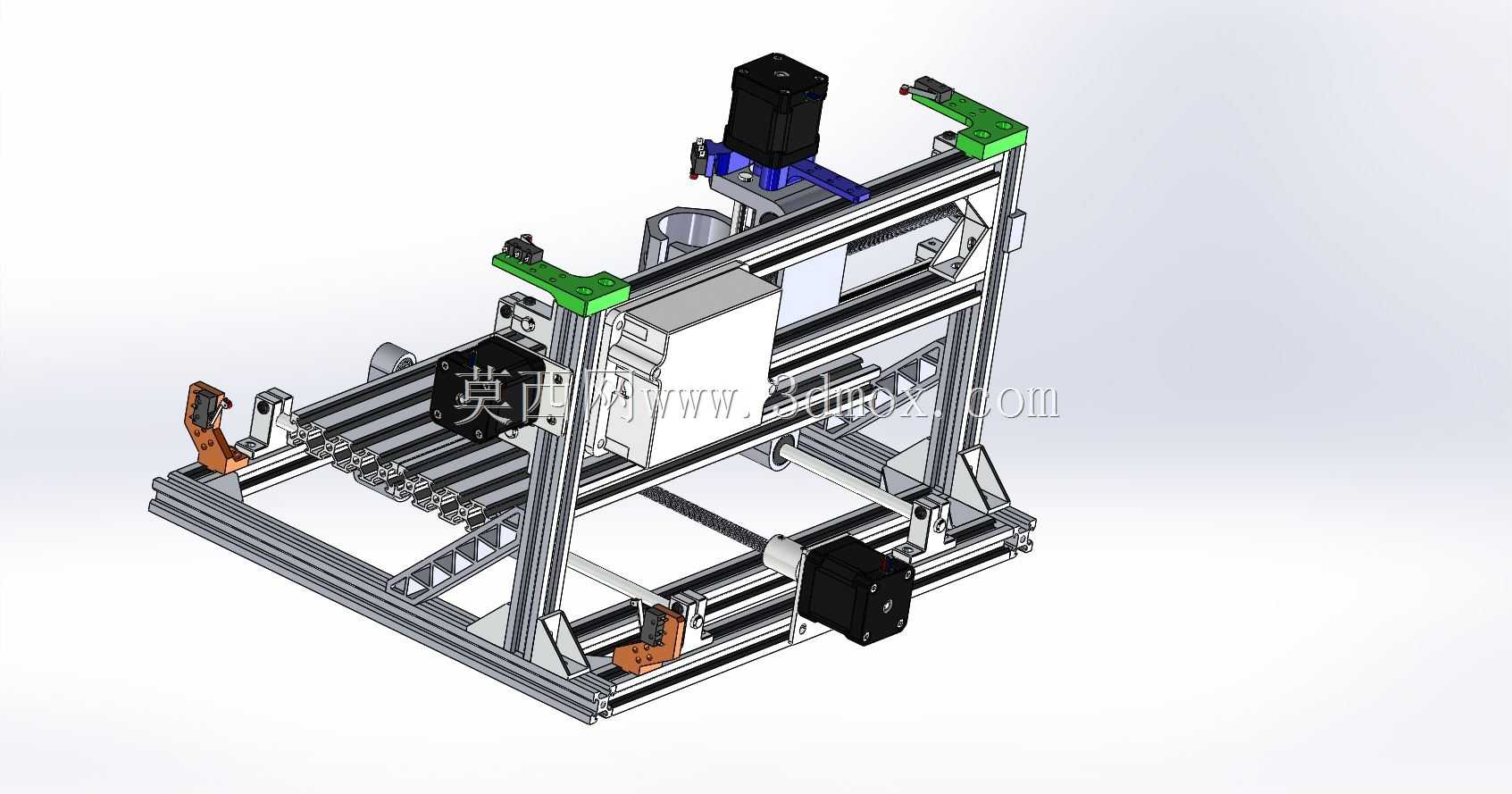

从安装边界来看，这套止动结构完全适配CNC3018的原有型材框架尺寸，X轴两端的止动支架固定在横梁型材的端部位置，不会占用工作台的有效加工幅面；Y轴的止动组件安装在前后支撑端的内侧，与原有传动丝杠的支撑座预留了足够的安全间隙，不会干涉丝杠的转动与螺母座的正常运动；Z轴的止动块固定在主轴滑台的上下运动极限位置，适配原有主轴夹具的安装尺寸，不会与主轴电机、刀具夹头产生运动干涉。所有安装位的孔位都与设备原有安装孔位完全匹配，安装完成后三个轴的有效行程不会出现明显缩减，完全保留设备原有的加工范围，同时触发位置可以通过支架上的腰型孔做微调，使用者可以根据自己的实际加工需求，灵活调整限位触发的位置，适配不同长度的刀具、不同厚度的加工工件装夹需求。
