步进电机轴适配连接用斧形转接零件

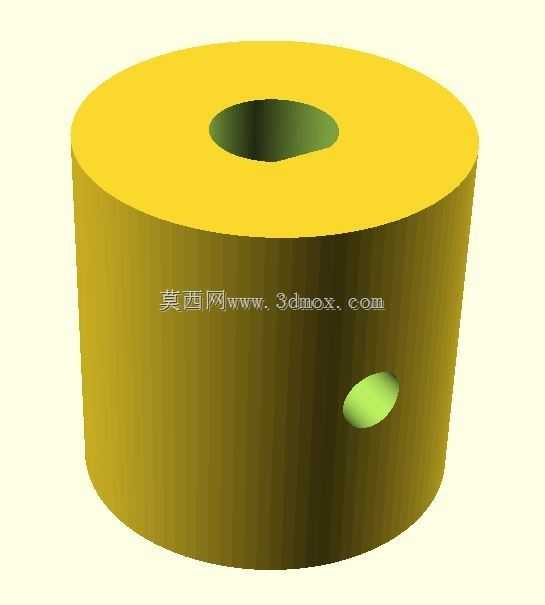

这款斧形转接零件是专为步进电机轴端连接场景开发的适配构件，主要应用于小型自动化传动模组、桌面级数控进给机构、小型输送线驱动端等需要在电机输出轴端拓展连接蜗杆、传动螺钉等执行元件的场景，能够解决标准步进电机轴径与非标执行元件内孔不匹配、同轴度难以保证、周向固定易打滑的常见装配痛点。从功能特性来看，零件主体采用圆柱筒体结构，中心开设异形轴孔，可与步进电机的D型轴或者带扁位的输出轴形成周向防转配合，避免传动过程中出现相对滑动丢转的问题；筒体侧壁开设的径向侧孔可穿入紧定螺钉，从径向抵紧电机轴表面，实现轴向与周向的双重锁止，保证高速启停、正反转切换工况下连接的可靠性，同时也方便后期拆装维护，无需额外定制专用工装即可完成装配拆卸。设计过程中采用参数化建模思路，将筒体的内外径尺寸、中心轴孔的轮廓参数、侧孔的孔径与位置参数全部设置为可变量，工程师可根据不同型号步进电机的轴径、所需适配的蜗杆或传动螺钉的连接尺寸快速调整模型参数，无需重新从零开始建模，大幅缩短非标传动机构的设计迭代周期。外形尺寸方面，筒体的外径控制在适配常规42、57系列步进电机安装边界的范围内，不会超出电机端盖的外径轮廓，安装后不会与周边的安装支架、传感器等部件产生干涉；筒体的轴向长度经过优化，既保证了与电机轴的配合长度足够传递额定扭矩，又不会过度增加轴端的悬伸长度，避免电机轴承受过大的弯矩影响轴承使用寿命。侧壁的侧孔位置经过受力仿真验证，设置在筒体刚性最优的区域，紧定螺钉锁紧后不会导致筒体出现明显变形，同时侧孔的沉台设计可让紧定螺钉头部完全埋入筒体外壁内，避免旋转过程中螺钉头部剐蹭周边部件。
