重型G型手动夹紧工装夹具结构设计

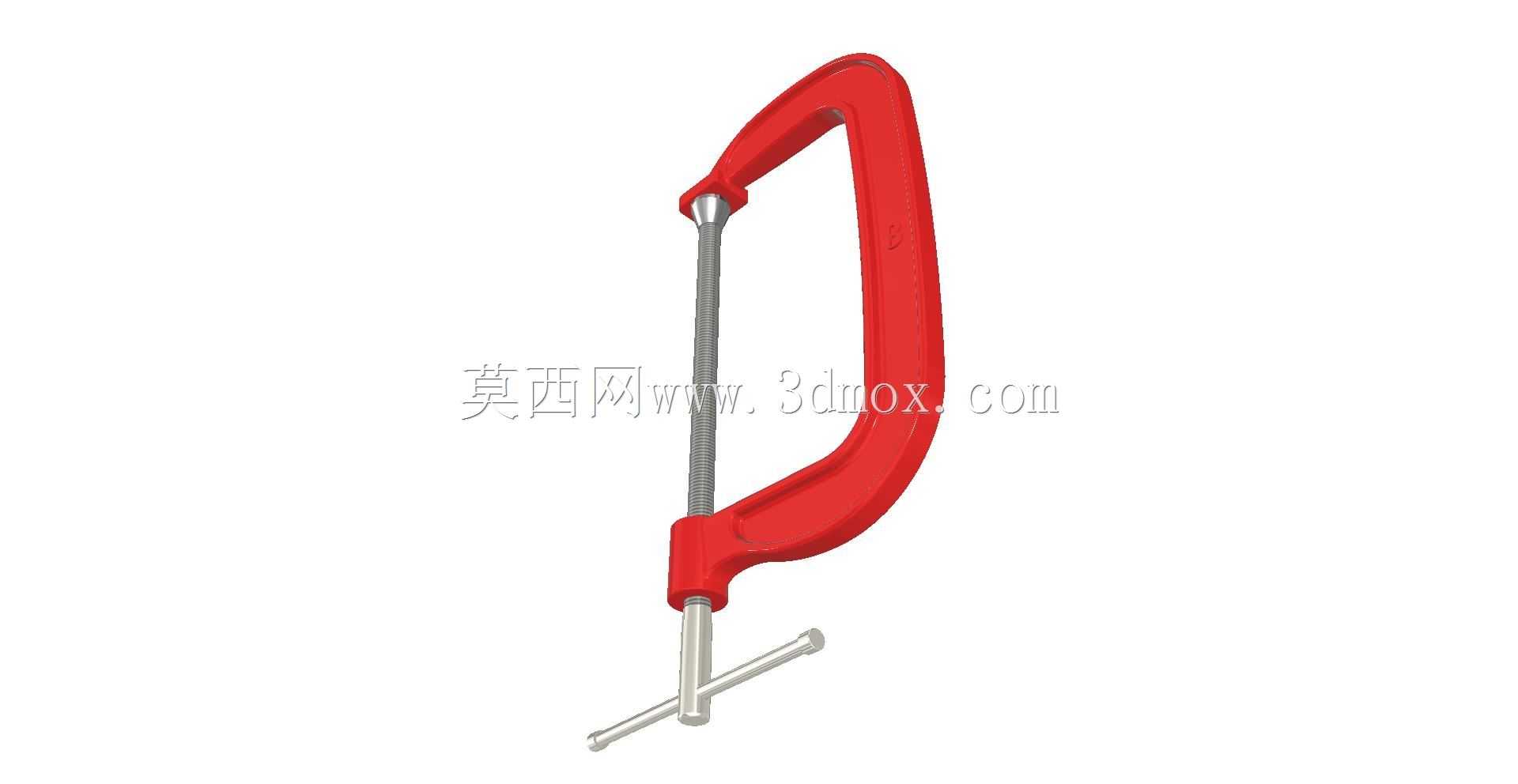

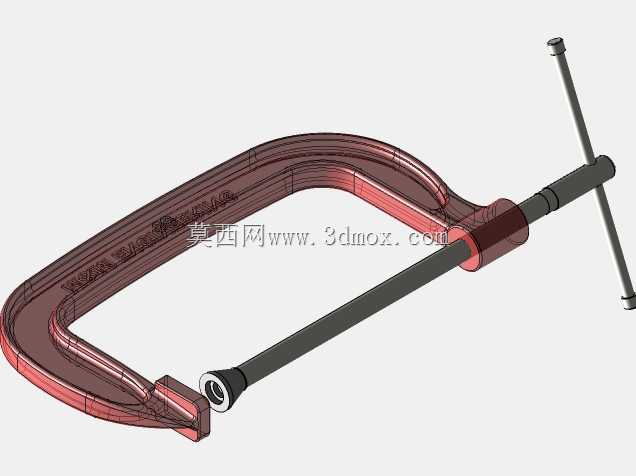

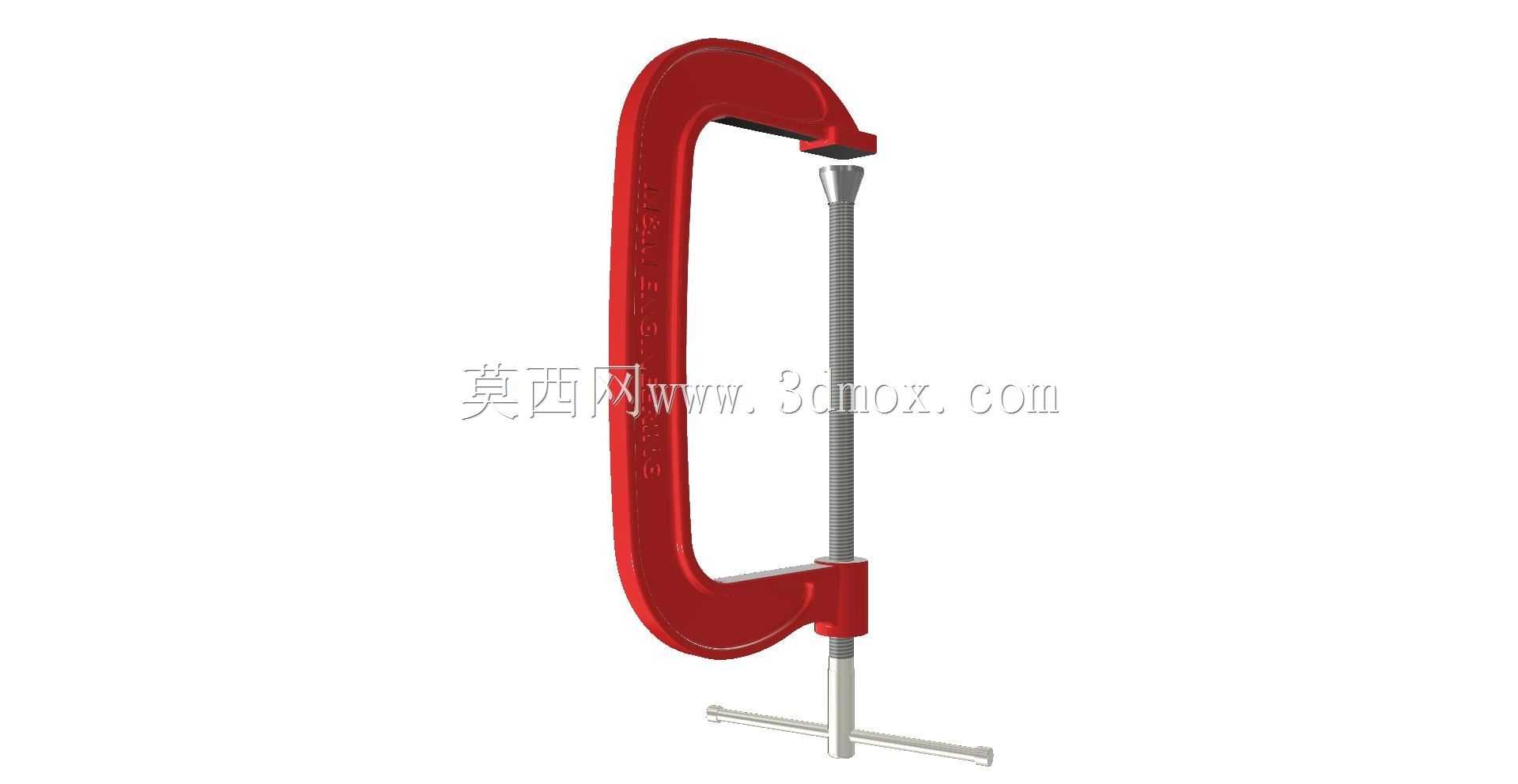

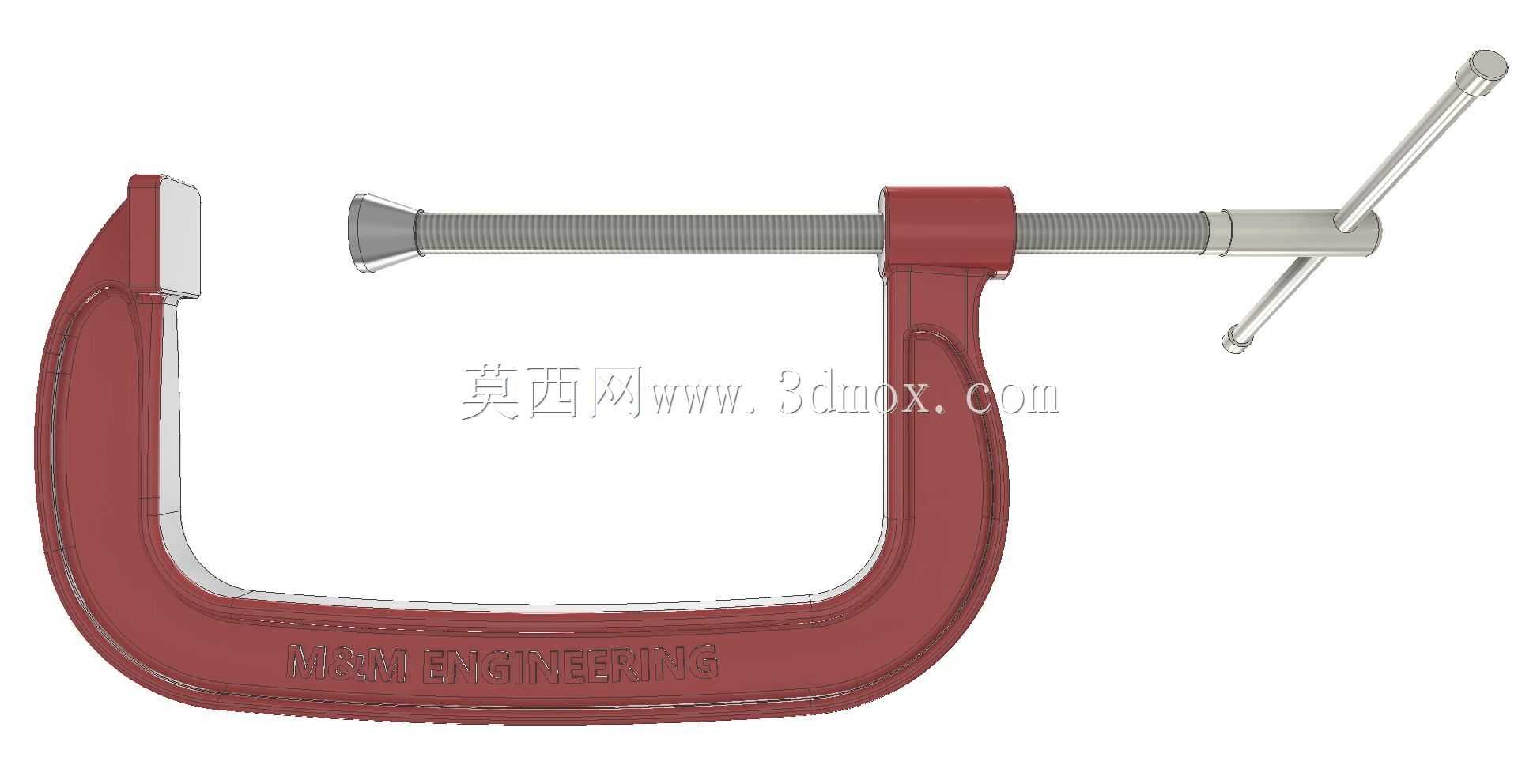

这款G型手动夹紧夹具是机械加工、木工制作、装配维修场景中极为常用的夹持类工装，在单件小批量零件的钻孔、锉修、粘接、焊接定位工序中，能够为工件提供稳定可靠的压紧固定力，避免加工过程中工件出现位移、翘曲问题，也可用于多零件拼接时的临时压紧对位，适配金属型材、木质板材、塑料件等多种材质的工件装夹需求。从功能特性来看，该夹具依靠C型铸钢主体提供刚性支撑，配合梯形传动丝杆实现夹持范围的无级调节，丝杆端部配有可转动的压头，在旋进压紧过程中压头可自适应贴合工件表面，既避免压伤工件饰面，又能保证压紧力均匀分布在接触面上，尾部的T型转动手柄符合人体工学设计，操作人员无需额外工具即可徒手完成旋紧与松脱操作，在无气源、无电源的野外维修、现场装配场景下也能正常使用。在设计思路上，主体框架采用弧形过渡的C型结构，通过有限元受力优化，在保证整体开口行程、喉深满足常规工件夹持需求的前提下，尽可能降低主体的材料用量与整体重量，同时在丝杆与主体的配合位置做了加厚处理，避免长期大负载夹紧时出现螺纹滑牙、主体开口变形的问题；丝杆选用高强度中碳钢材质，梯形螺纹的传动效率适中，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现自行松脱的情况，压头与丝杆端部采用活动铆接结构，压头可在小角度范围内自由摆动，适配不同倾斜角度的工件表面夹持。从安装与使用边界来看，该夹具无需固定安装，可根据作业需求随时移动位置，使用时只需将C型开口跨在待夹持工件与支撑基准上，转动尾部手柄带动丝杆进给，直到压头压紧工件达到所需夹持力即可；其整体外形紧凑，喉深尺寸能够覆盖常规条形、板形工件的边缘夹持需求，最大开口行程可满足多数中小型零件的装夹厚度要求，使用过程中需注意避免超行程夹紧，也不可在手柄上额外加接延长套管过度施力，防止丝杆过载变形或主体出现开裂失效，日常维护时定期在丝杆螺纹位置涂抹润滑脂，即可保证传动顺畅，延长夹具的整体使用寿命。
