多孔式电缆穿隔密封索环结构

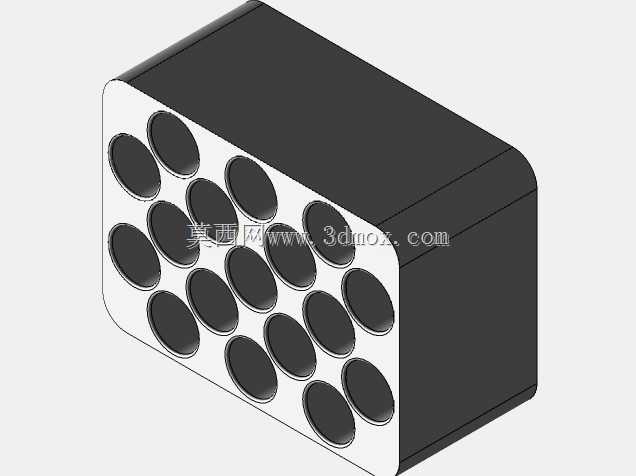

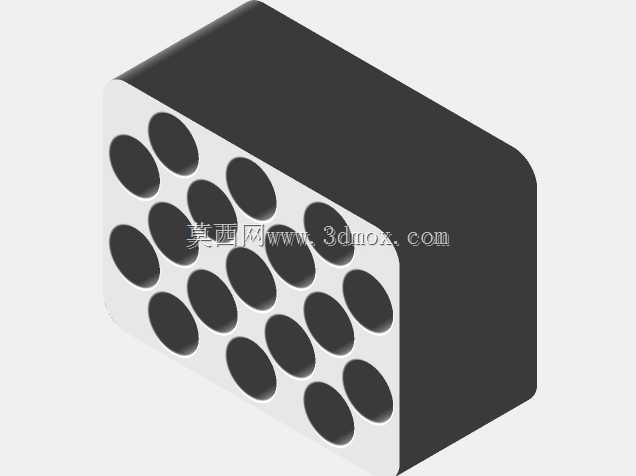

这款多孔式电缆索环主要应用在电气机柜、通讯基站设备、工业自动化控制柜、轨道交通车载电气舱等场景的线缆穿舱部位，是布线作业中实现线缆规整固定与舱体密封隔离的核心配件。在实际使用场景中，多根动力线缆、信号控制线需要穿过设备舱壁、机柜隔板完成内外线路连通，若不对穿线部位做规整处理，线缆会在穿线孔处随意晃动，长期受设备运行振动影响，线缆外绝缘层容易被金属隔板的锐边割破，引发短路、信号干扰等故障，同时未做密封的穿线缝隙还会让灰尘、水汽、小虫进入设备内部，影响电气元件的运行稳定性。这款索环的核心功能就是解决上述布线痛点，产品采用带圆角的长方体块状结构，整体外形规整无尖锐棱角，安装时可直接嵌入预先开好的对应尺寸矩形安装槽内，安装边界贴合舱壁隔板的开孔尺寸，不需要额外做复杂的固定结构，依靠自身弹性材质的张紧力即可卡在安装位中，不会出现松脱移位的问题。索环的穿线面采用错位式矩阵排布的圆形穿线孔，孔位之间保留均匀的间隔壁厚，既保证了每个穿线孔的结构强度，避免穿线时孔壁开裂，又能在有限的端面面积内最大化排布穿线孔位，提升单块索环的线缆容纳能力，适配多根不同线径的线缆同时穿入固定。每个穿线孔的内壁都做了光滑圆弧过渡处理，穿线时不会刮伤线缆外护套，穿入线缆后孔壁会紧密包裹在线缆外壁，既可以固定线缆位置，限制线缆径向窜动与轴向拉扯，又能填充线缆与孔壁之间的缝隙，实现防尘、防溅的密封效果，同时不同线缆被独立孔位分隔开，能避免多根线缆堆叠挤压造成的信号干扰，也方便后期运维时单独梳理更换单根线缆。设计过程中充分考虑了实际布线的操作便利性，索环整体采用弹性耐磨的绝缘材质，既具备足够的结构硬度维持整体形状，方便安装时嵌入卡槽，又有合适的弹性让穿线孔可以适配一定线径公差范围内的线缆，不需要针对每一种线径单独开模制作配件，大幅降低了布线作业的配件选型难度。同时长方体的外形可以和相邻安装的其他索环紧密拼接，在需要穿入大量线缆的大尺寸穿舱部位，可以通过多块索环拼接铺满整个开孔区域，灵活适配不同尺寸的穿线需求，不需要定制大尺寸的整体密封件，有效降低布线施工的成本。
