铰接式管路连接支撑座结构设计

该支撑座结构主要应用于工业流体输送管路系统、液压动力回路以及气动控制管线的布设场景中，核心作用是为通径匹配的管路提供稳定的径向支撑，同时通过上部的双铰接耳结构实现安装角度的自适应调整，抵消设备运行过程中产生的管路振动、热胀冷缩位移以及装配公差带来的附加应力，避免管路接口处出现应力集中导致的泄漏、断裂问题。在重型工程机械的液压管线布设、工厂集中供气供液系统的管路固定、自动化生产设备的流体回路搭建场景中，这类带铰接功能的支撑座能够大幅降低管路安装的对位难度，提升管线系统长期运行的可靠性。

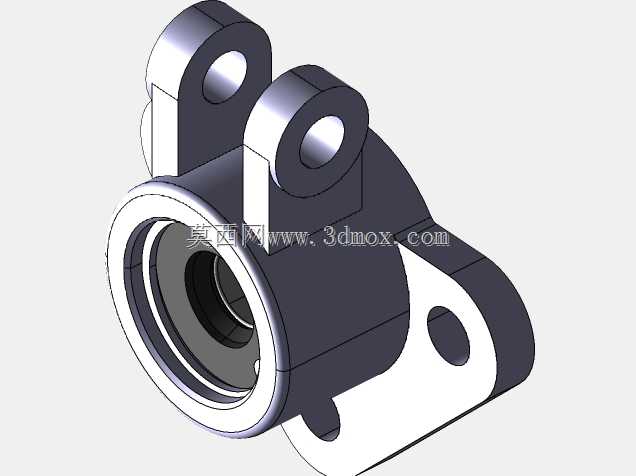

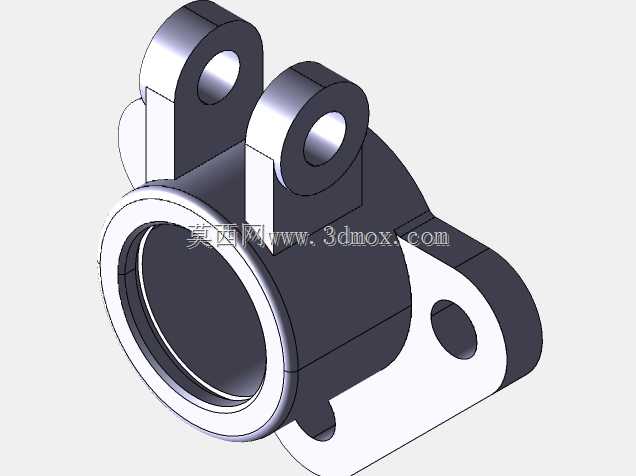

从功能特性来看，该构件主体采用一体化铸造成型后做精密机加工的工艺路线，主体的大直径通孔为管路穿接通道，孔内壁预留了密封件安装槽位，可适配O型圈或者轴用密封件实现管路与支撑座之间的静密封，防止输送介质从连接位置渗漏。上部对称分布的两个铰接耳带有同轴的销孔，可通过连接销与设备机架上的固定支座铰接，允许支撑座沿销孔轴线在小角度范围内摆动，以此补偿管路工作过程中产生的角度偏移。侧方延伸的带孔支耳为辅助固定结构，可在角度调整到位后穿装锁紧螺栓，将支撑座与机架锁止，避免长期振动下铰接位置出现旷量。下部的弧形贴合面为安装定位面，可与圆柱型机架梁或者管路外壁贴合，增大接触面积降低接触面压强，防止长期受压出现结构变形。

设计过程中优先考虑了受力的均匀性，主体的圆筒结构做了不等厚的壁厚设计，铰接耳与主体连接位置做了大圆角过渡，避免应力集中在连接根部，同时将铰接耳的销孔轴线与主体通孔的轴线设置为空间垂直关系，保证摆动方向与管路的主要位移方向匹配。安装边界方面，主体通孔的通径适配常规中低压流体输送管路的外径尺寸，铰接耳的销孔直径适配标准圆柱销规格，侧方支耳的安装孔适配常用的外六角螺栓穿装，整体结构的安装空间占用紧凑，不需要额外预留过大的操作空间，可直接在密集布设的管线间隙中完成安装固定，不需要大范围调整周边管线的位置。
