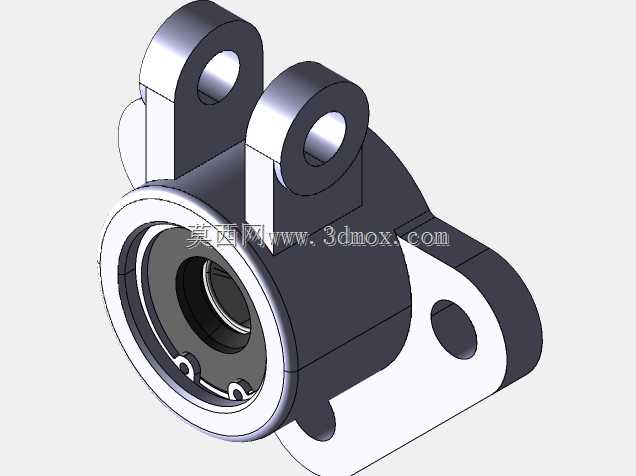

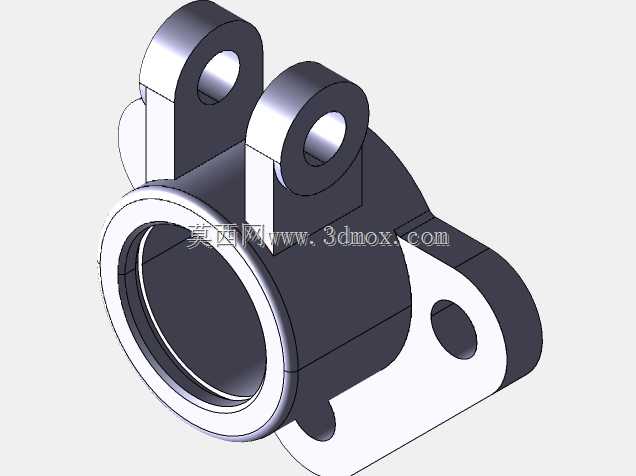

双吊耳带侧支脚轴承安装支座结构

该构件属于传动系统中的核心支撑类部件，主要应用在中小功率动力传输场景中，常见于轻工输送设备、小型自动化产线动力端、农用机械传动组以及专用设备的转轴支撑部位，核心作用是为内嵌的滚动轴承提供稳定的安装基准，同时通过自身的连接结构完成与设备机架的刚性固定，保障转轴运转过程中同轴度稳定，避免因支撑形变引发的轴承偏磨、转轴跳动、传动异响等问题。从功能特性来看，该支座主体为中空筒式结构，内腔设置有多层阶梯定位面，可适配对应规格的深沟球轴承或角接触轴承的外圈安装，阶梯台肩能够精准限制轴承的轴向窜动，无需额外加装轴向定位挡圈即可完成轴承的轴向限位，简化装配流程；筒身顶部设置两个对称分布的带孔吊耳结构，孔位同轴度经过设计校核，既可以作为装配过程中的起吊点位，方便重型装配场景下的部件转运对位，也可穿装铰接销轴，适配需要小角度摆动调整的传动工位，满足特殊安装场景下的角度微调需求；筒身侧下方延伸出带通孔的三角形支脚结构，与主筒体形成三角稳定支撑结构，可通过螺栓穿装完成与安装基面的侧向锁固，相比传统单法兰式轴承座，该结构可同时承受径向载荷与一定程度的轴向倾覆力矩，抗载荷能力更强。设计思路上，该构件优先保障支撑刚性与安装适配性，主体采用一体化铸造成型后做机加工的工艺路线，在保证整体结构强度的前提下，在非配合面做了合理的壁厚减薄与去重设计，既控制了部件整体重量，也避免了铸造过程中因壁厚不均产生的缩孔、砂眼等缺陷；所有安装孔位、轴承配合面均预留了标准机加工余量，可满足常规公差等级的加工要求，适配普通工业场景的装配精度需求。从安装边界来看，该支座的主筒体轴向长度、吊耳孔中心距、侧支脚安装孔位间距均经过标准化匹配设计，安装时需保证主筒体轴线与转轴轴线的同轴度误差控制在0.02mm以内，吊耳孔若用于铰接连接需配合铜套或自润滑衬套使用，减少铰接部位的磨损，侧支脚安装面需与安装基面完全贴合，避免螺栓锁固时产生额外的装配应力，长期运行过程中可通过定期检查连接螺栓预紧力、轴承润滑状态，保障部件的使用寿命，适配转速在3000rpm以内的中低速传动场景，能够稳定承受径向载荷与小幅轴向载荷，为传动系统的平稳运行提供可靠支撑。
