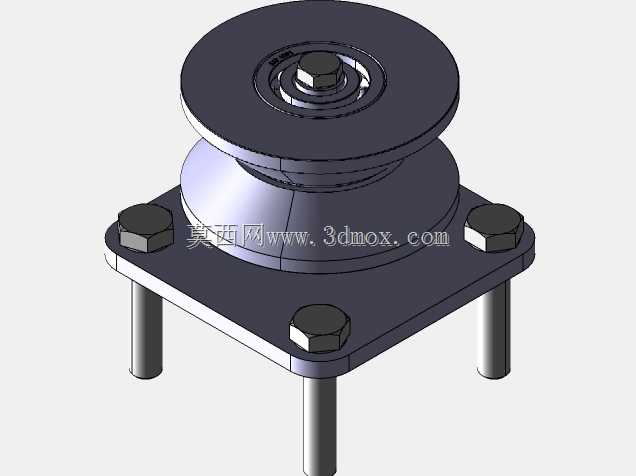

工业传动用V型槽滚动轮结构设计

该V型滚动轮是工业传动与导向系统中常用的基础功能部件，主要应用于自动化生产线输送轨道、轻型物料搬运设备导向机构、门窗滑动系统、精密仪器位移调节机构等场景，承担承载载荷、引导运动方向、降低运动摩擦阻力的核心作用，能够在直线往复运动、小曲率半径回转运动的工况下保持稳定的运行状态，减少设备运行过程中的卡顿与磨损问题。

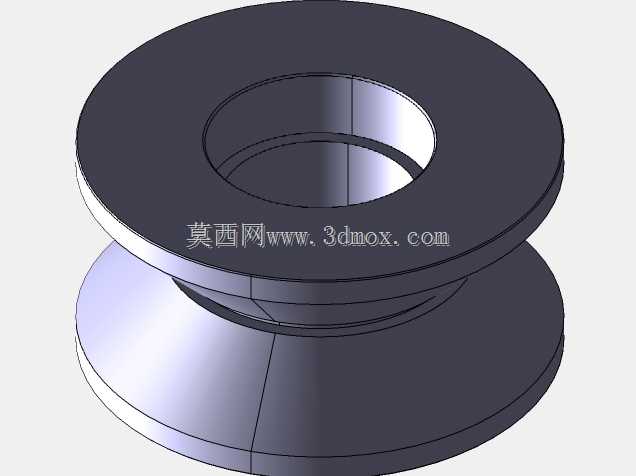

从功能特性来看，该部件集成了滚动轴承的低摩擦优势与V型轮的导向适配特性，外圈带有适配V型导轨、圆钢轨道的楔形槽结构，运行过程中轮体与轨道的接触为线接触形式，相比平轮具备更好的对中性，能够有效避免运行过程中的脱轨、跑偏问题；内部集成的滚动体结构可将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力损耗，同时可承受一定的径向载荷与少量轴向载荷，适配多数轻载传动场景的受力需求。轮体外圈表面做了硬化处理设计，能够承受长期往复运行带来的接触磨损，延长部件的整体使用寿命，减少设备维护更换的频次。

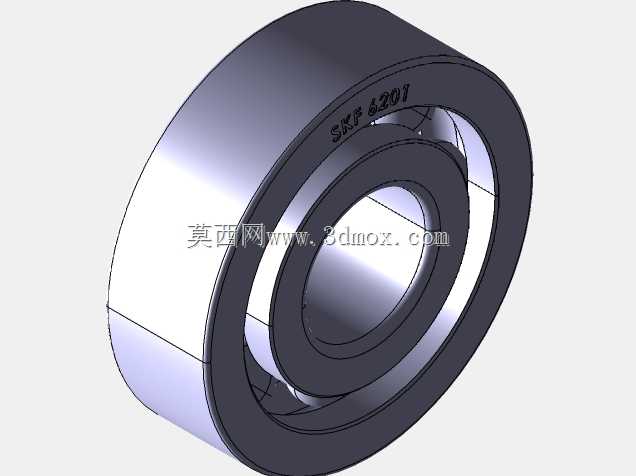

在设计思路上，该部件采用一体化集成设计思路，将V型轮的承载导向结构与轴承的滚动支撑结构做了整合，无需额外搭配独立轴承与轮体进行组装，减少了装配环节的公差累积，提升了部件整体的同轴度精度。设计过程中重点优化了V型槽的角度参数，槽角采用行业通用的90度设计，能够适配市面上多数标准V型导轨与圆轨的安装尺寸，同时对槽面做了圆角过渡处理，避免应力集中导致的轮体崩裂问题；内部滚动体的排布采用满装优化设计，在有限的安装空间内提升了整体承载能力，保持架结构做了轻量化处理，降低轮体自身转动惯量，让运动启停过程更加平稳顺畅。

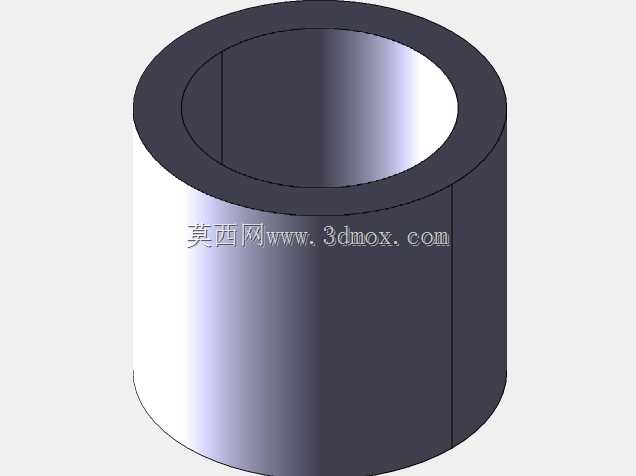

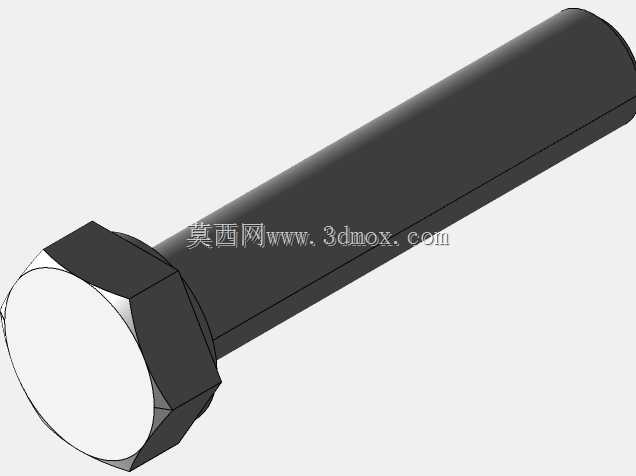

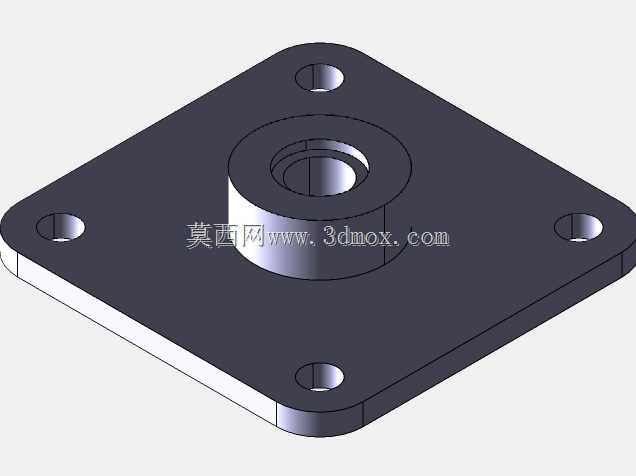

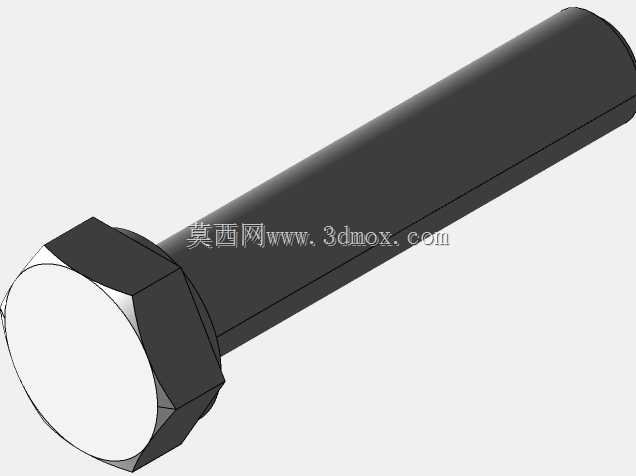

从外形尺寸与安装边界来看，该轮体为标准回转体结构，内孔为通用安装基准孔，可直接套接在固定销轴或安装轴上，轴向通过卡簧或轴肩实现定位，无需复杂的安装固定结构；轮体的外径、宽度与V型槽深度均按照通用传动场景的标准参数设计，安装时仅需保证配套轨道与V型槽的对中精度，预留0.2-0.5mm的侧向间隙即可满足运行需求，适配的安装空间紧凑，可直接替换同规格的常规导向轮使用，无需对原有设备结构做大幅改动，具备较强的通用适配性。
