带法兰安装座的立式定位支撑工装结构

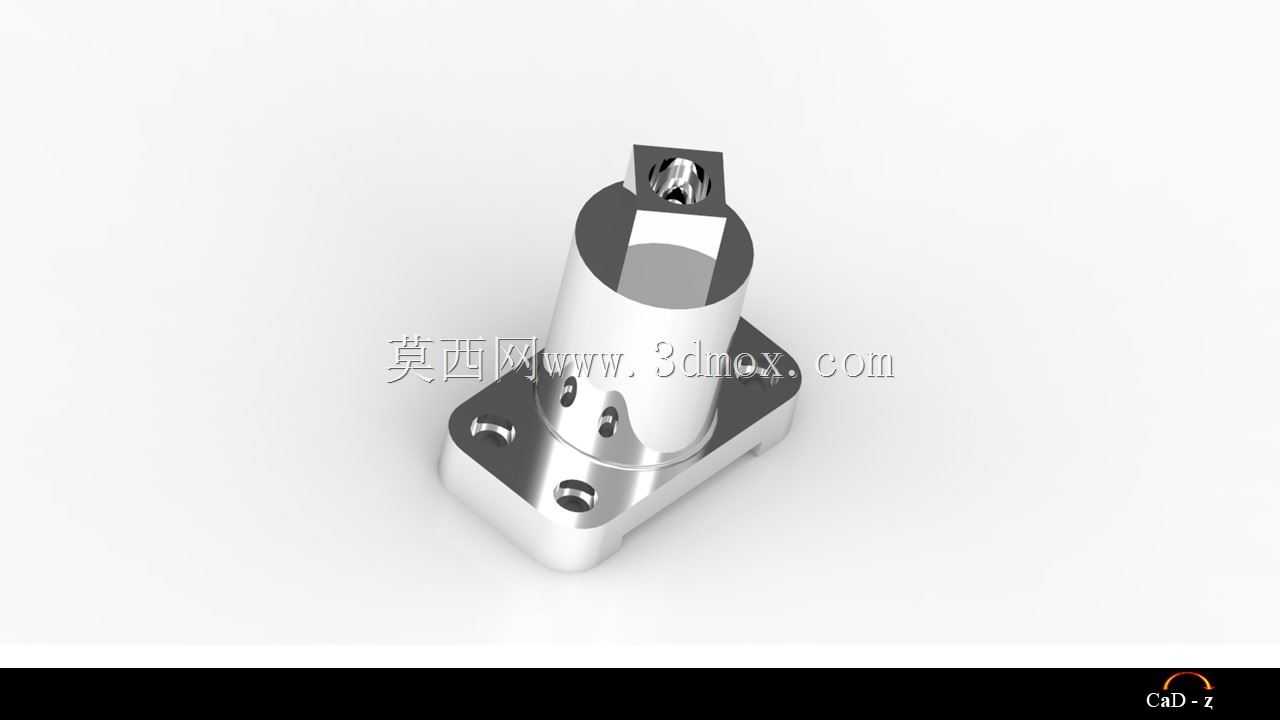

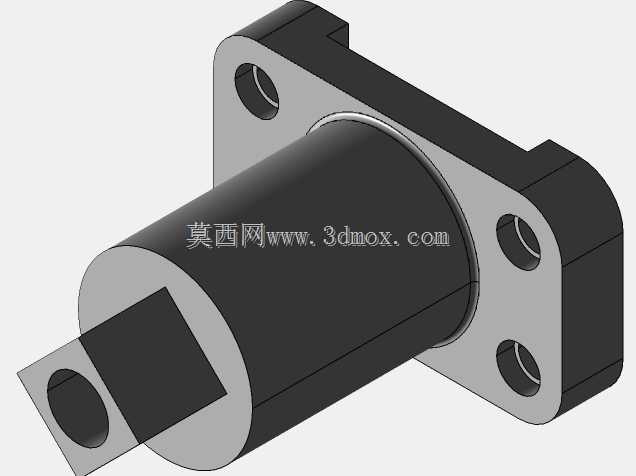

这款立式定位支撑工装主要应用于精密机械装配、自动化生产线工位定位以及小型零部件加工装夹场景，在非标自动化设备的工位辅助定位、检测工装的工件承托环节中能够发挥稳定的支撑定位作用，可适配多类小型轴类、套类零件的装夹固定需求，避免加工或装配过程中工件出现偏移、晃动等问题，有效提升作业过程中的定位精度与装夹效率。从功能特性来看，该工装底部采用方形法兰安装结构，法兰面上均匀分布四个沉头安装孔，可通过螺栓快速与设备工作台、工装基板完成固定连接，安装后整体结构刚性充足，能够承受一定的径向与轴向载荷，不会因常规作业外力出现形变。工装主体为立式圆柱腔体结构，腔体内部设置有阶梯定位面，可与待支撑零件的外圆轮廓精准配合，实现径向定位，腔体侧壁开设的多个小孔可用于安装紧定螺钉或者定位销，对待固定零件进行轴向锁止，防止零件出现轴向窜动，顶部的开槽结构则为零件的取放以及配套操作工具的使用预留了充足操作空间，无需额外拆卸工装即可完成零件的更换与调整。在设计思路上，这款工装优先考虑了安装便捷性与定位可靠性的平衡，底部法兰的安装孔位置经过合理排布，既保证了安装后的受力均匀性，也避免了孔位过于靠近边缘导致的基座强度下降问题；主体圆柱部分的壁厚经过受力核算，在满足结构刚性要求的前提下尽可能控制整体重量，减少工装本身对安装基面的载荷压力；腔体内部的阶梯尺寸按照常用小型零件的定位公差要求设计，配合间隙控制在合理范围内，既保证零件能够顺利装入，又不会出现过大的配合间隙导致定位精度不足。从安装边界来看，该工装整体高度适中，底部法兰的方形轮廓尺寸适配多数小型工装台的安装孔位间距，安装后不会占用过多的工作台面空间，主体圆柱部分的外径小于法兰边长，在多工位并排布置时不会出现相邻工装的干涉问题，顶部的操作空间预留也能够满足手动或者自动化机械手取放零件的操作需求，整体结构紧凑，适配性强，可直接集成到各类小型自动化装配、检测设备中作为定位支撑单元使用，也可单独作为机加工工序中的辅助装夹工装使用。
