多规格铅坠成型工装模具结构设计

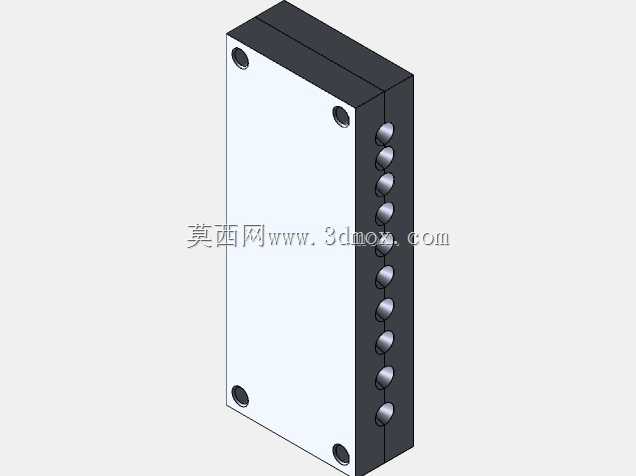

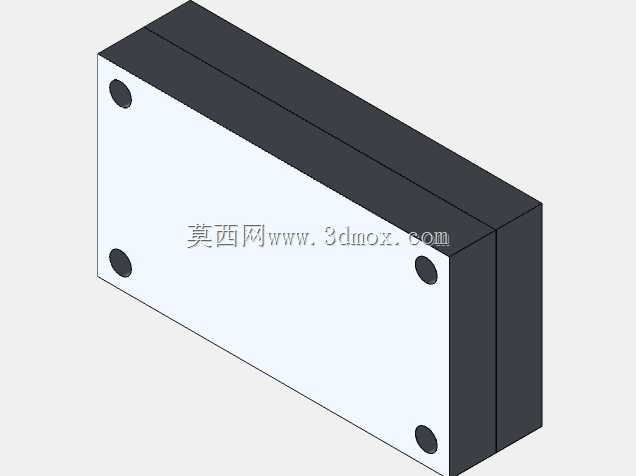

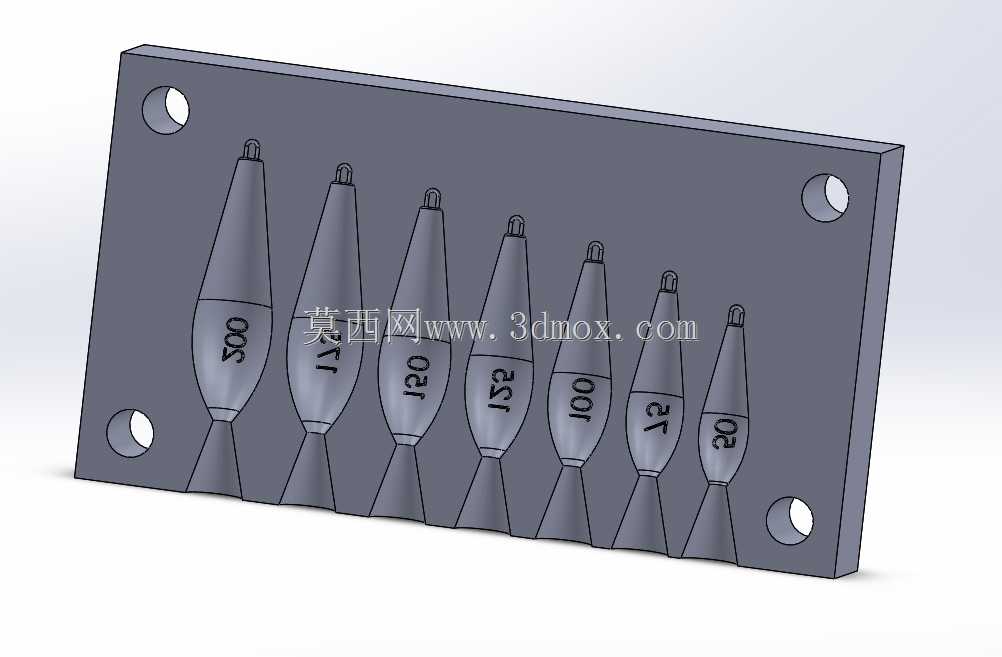

这套多型腔成型工装主要面向户外垂钓配件的批量生产场景，用于加工不同重量规格的通心铅坠产品，是垂钓小配件生产环节中核心的成型工装部件，适配小型立式注塑或铅液浇注成型工艺，能够在单次合模工序中完成7种不同克重铅坠的同步成型，大幅提升小规格垂钓配件的生产效率，减少单规格换模带来的工时损耗。工装主体采用矩形板式结构，整体为平直长方体构型，四个角位分别设置贯通安装孔，可通过螺栓直接固定在成型设备的工作台面，安装孔位采用对称分布设计，保证合模过程中工装受力均匀，避免单侧受力偏移导致的型腔错位、产品飞边超差问题。板体上依次排布7个独立成型型腔，型腔轮廓完全对应水滴形铅坠的外部曲面，从左至右型腔尺寸依次递减，分别对应200g、175g、150g、125g、100g、75g、50g七种常用垂钓铅坠规格，每个型腔的锥度、曲面过渡都经过精准匹配，保证成型后的铅坠外形流畅、重量误差控制在垂钓配件允许的公差范围内，无需后续大量修形工序。设计过程中充分考虑了铅液或注塑原料的填充流动性，每个型腔的进料口位置设置在锥柄端，保证熔融物料能够顺着型腔曲面顺畅填充至整个腔体，避免出现缺料、气泡、冷隔等成型缺陷；同时型腔之间预留足够的结构壁厚，保证工装在反复受热、受压的生产工况下具备足够的结构强度，不会因长期使用出现型腔变形、开裂问题，延长工装的使用寿命。相邻型腔之间的间距经过合理排布，既不会因间距过小导致板体结构强度不足，也不会因间距过大造成板材材料浪费、工装整体尺寸冗余，适配常规小型成型设备的安装行程，无需对现有设备进行改造即可直接装夹使用。成型后的铅坠产品为水滴形构型，入水时阻力小、下沉速度快，是海钓、远投钓法中常用的配重配件，这套工装通过多腔同模的设计思路，能够覆盖多数远投场景下的常用铅坠配重需求，生产端无需储备多套单规格模具，大幅降低生产环节的模具存储、换模调试成本，同时统一的安装基准也保证了不同批次产品的外形一致性，提升成品配件的装配适配性，能够匹配不同线径的钓线穿过需求，满足户外垂钓场景下的各类配重使用要求。
