Nema17步进电机驱动数控加工夹具

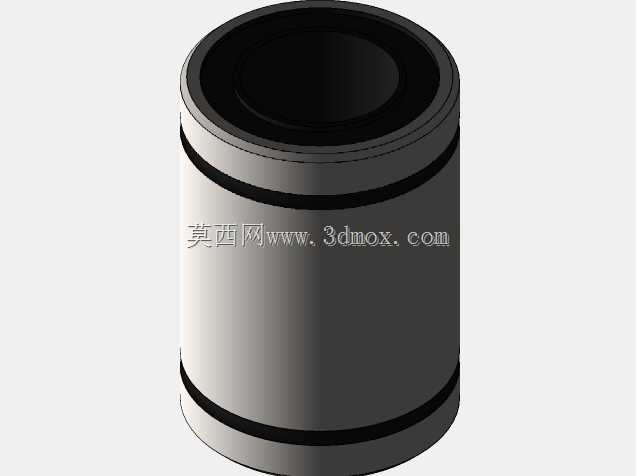

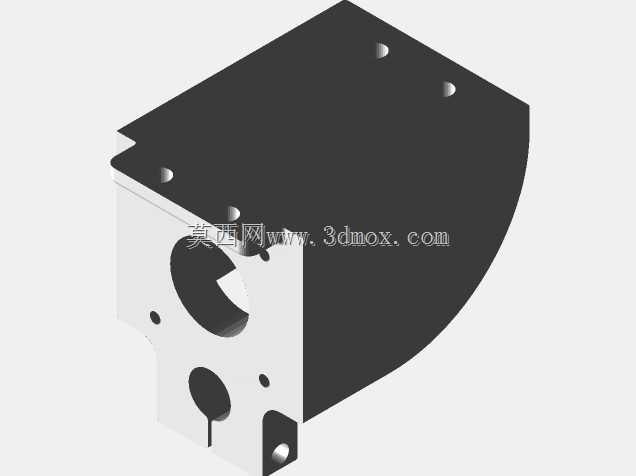

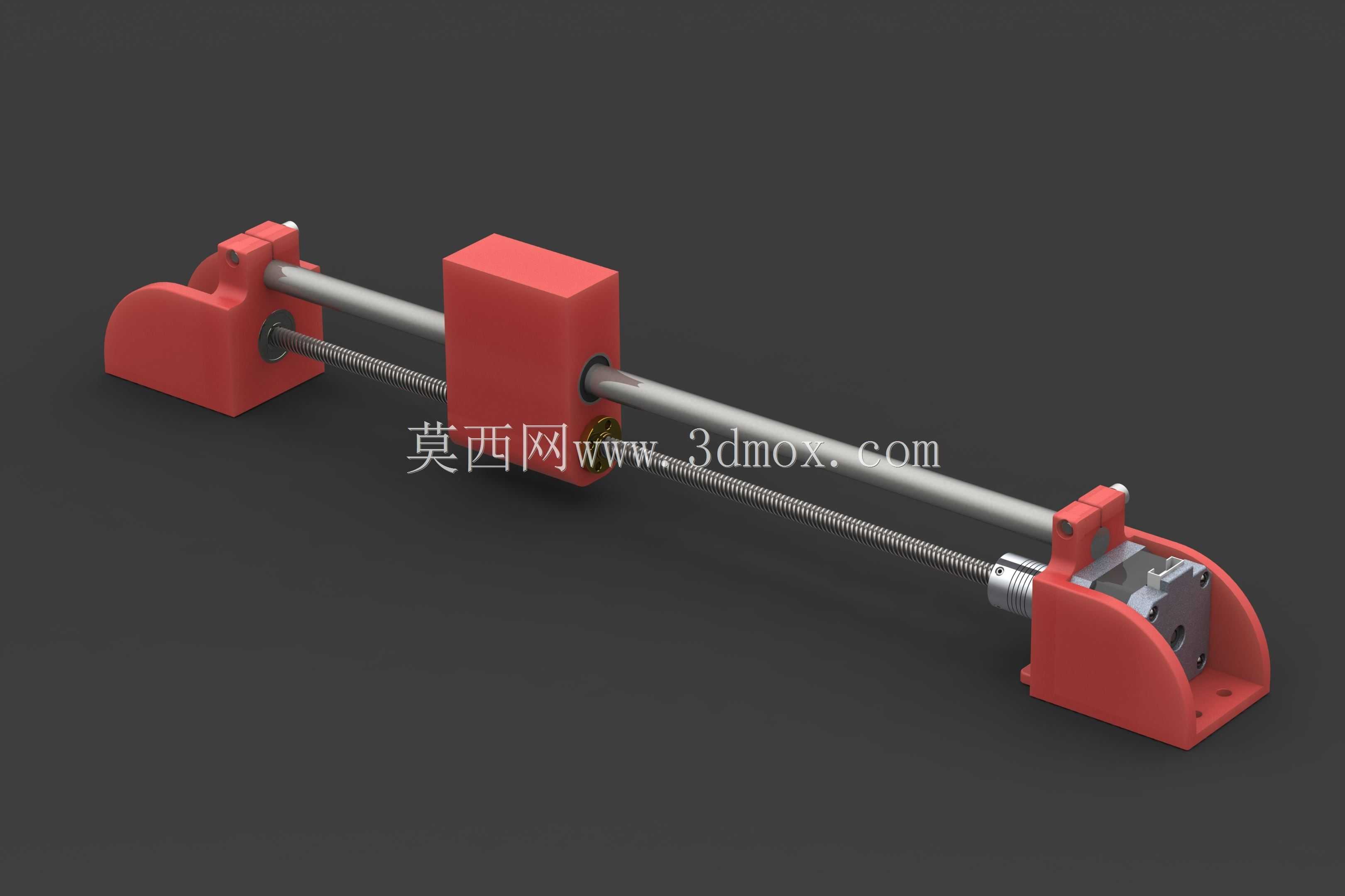

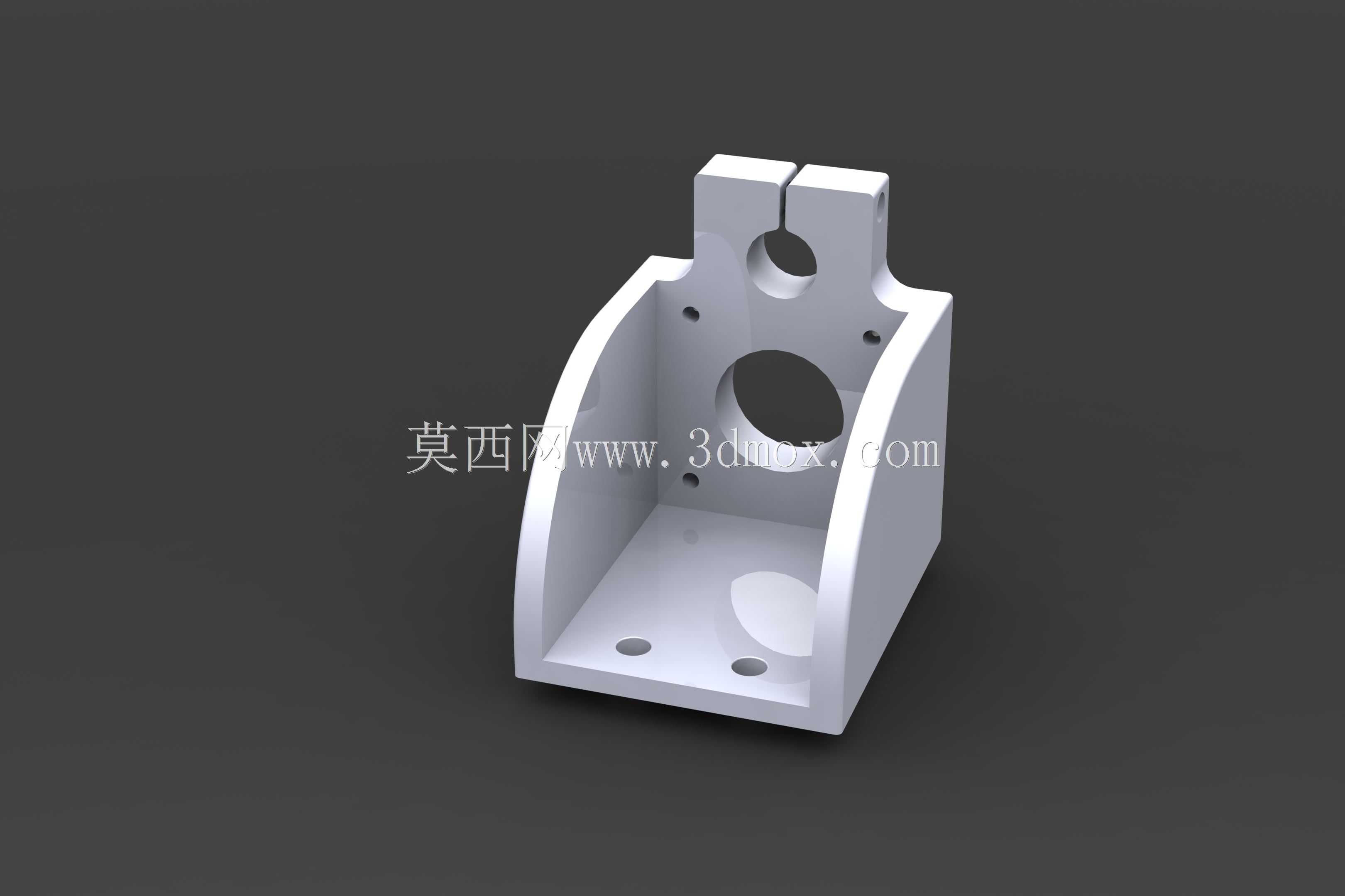

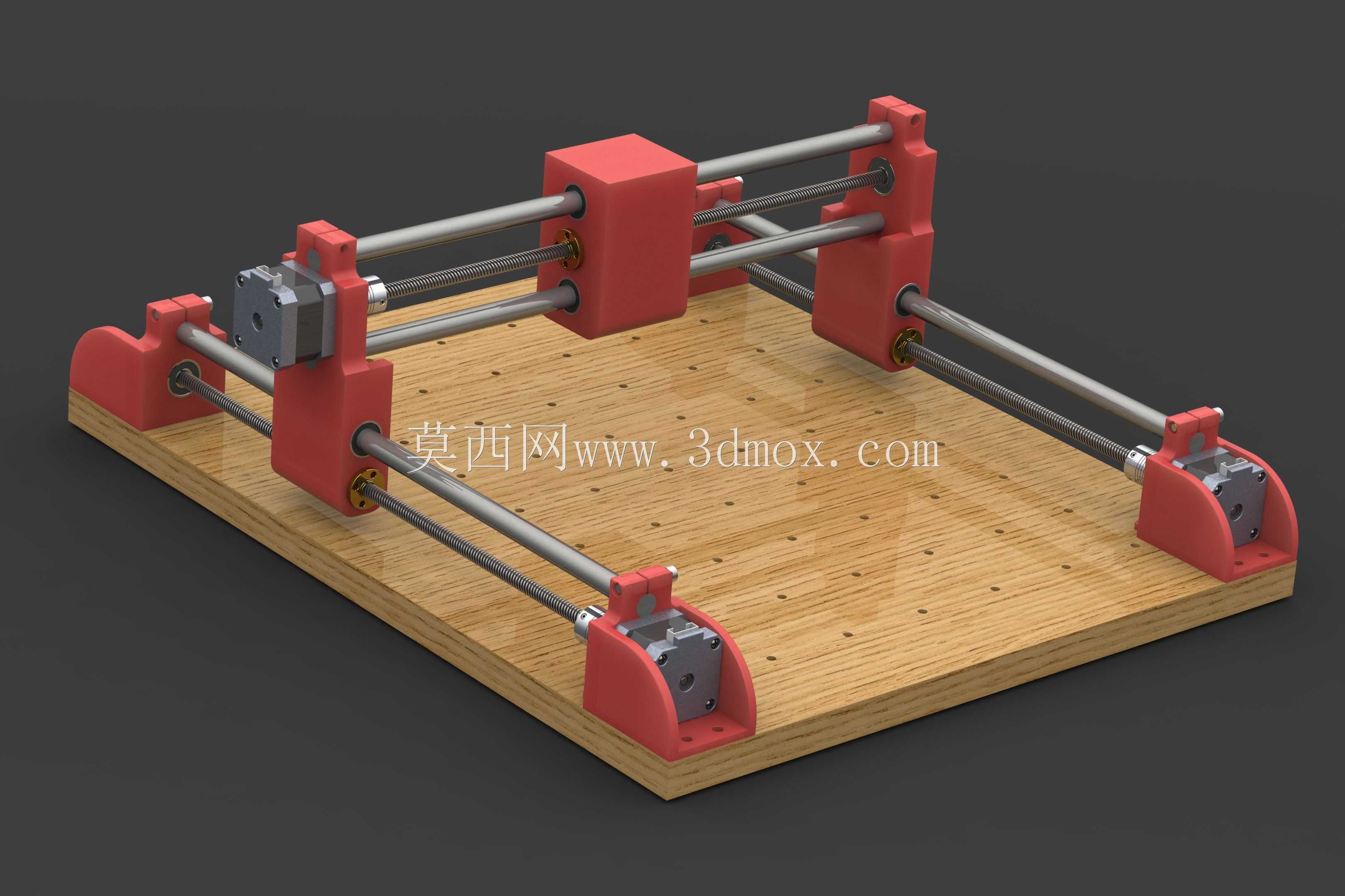

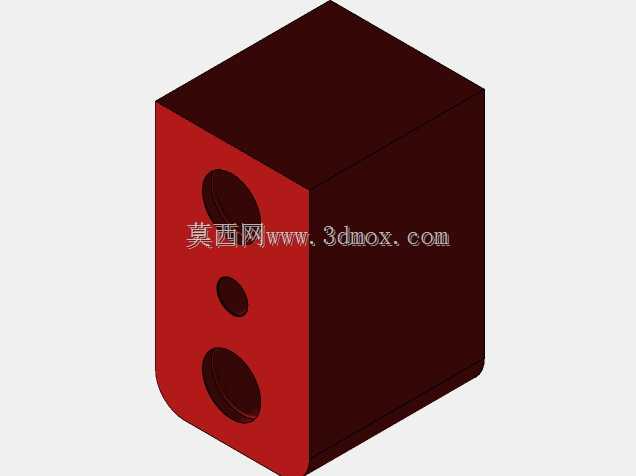

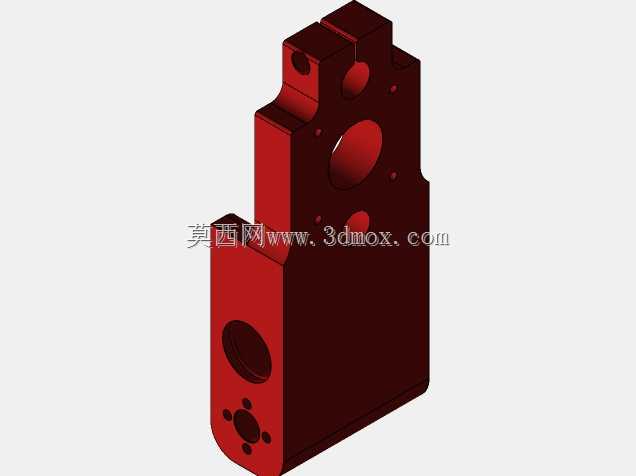

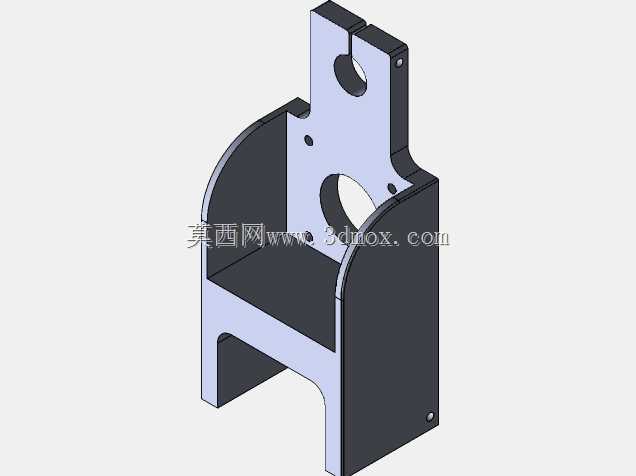

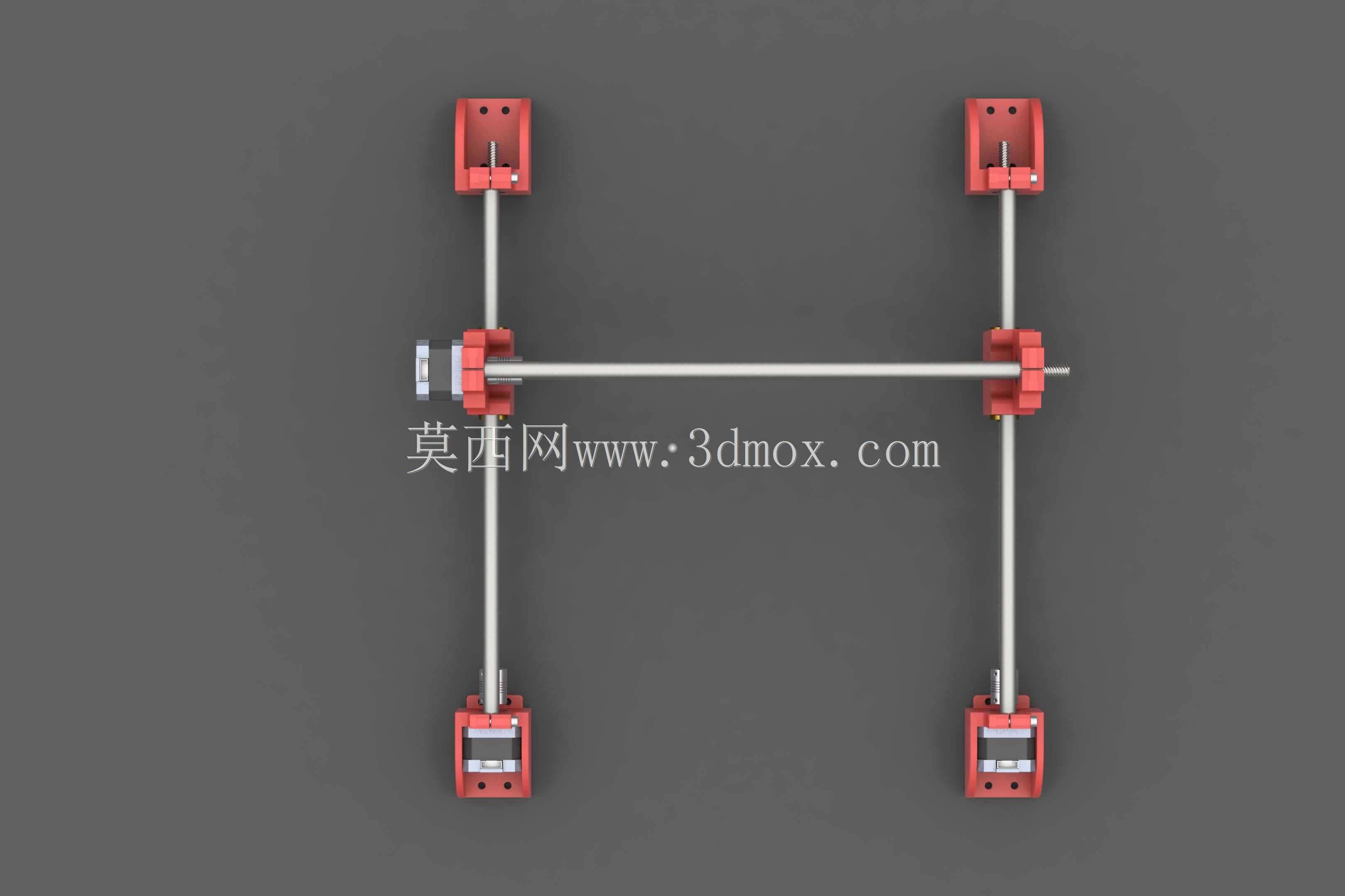

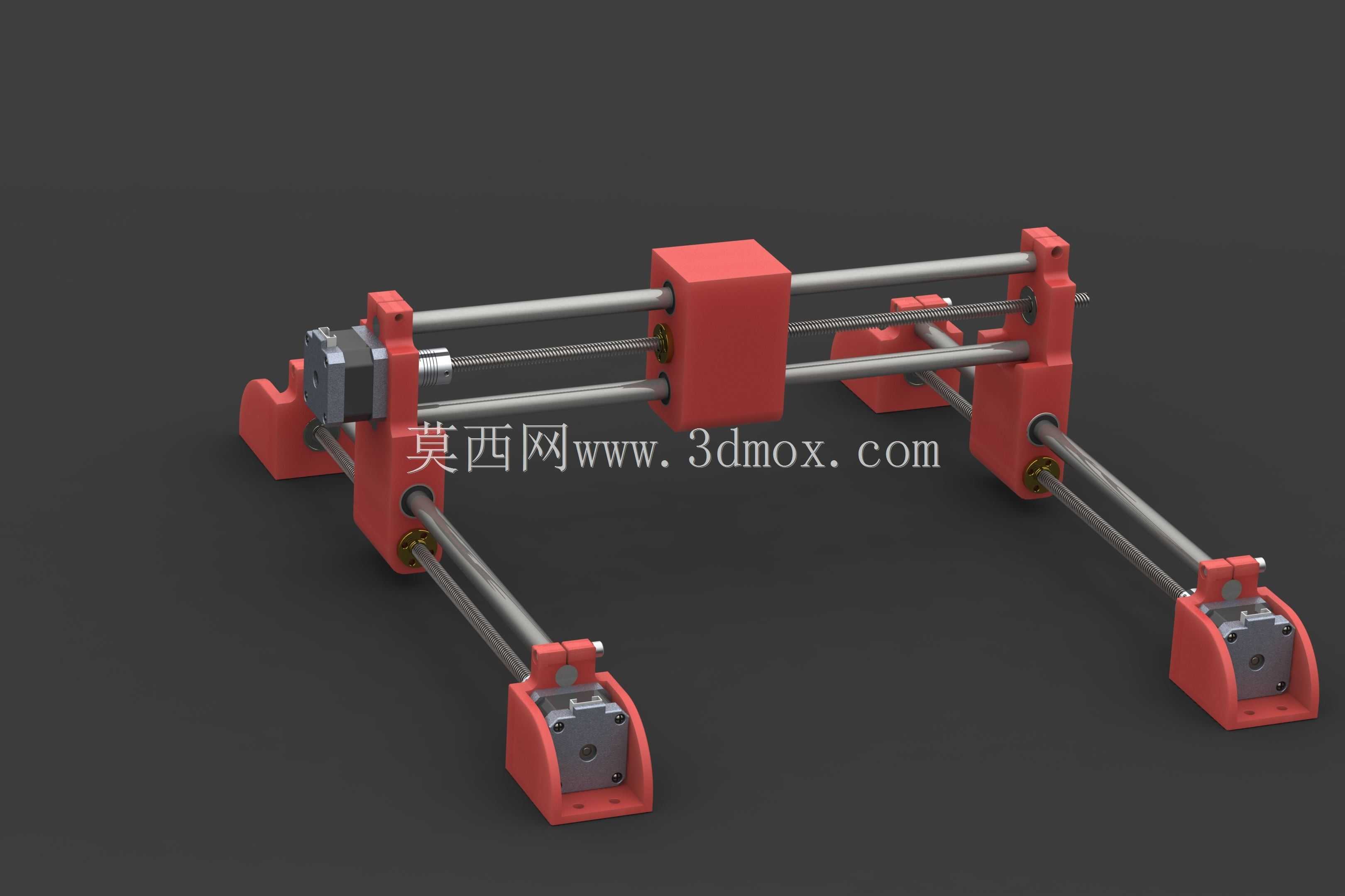

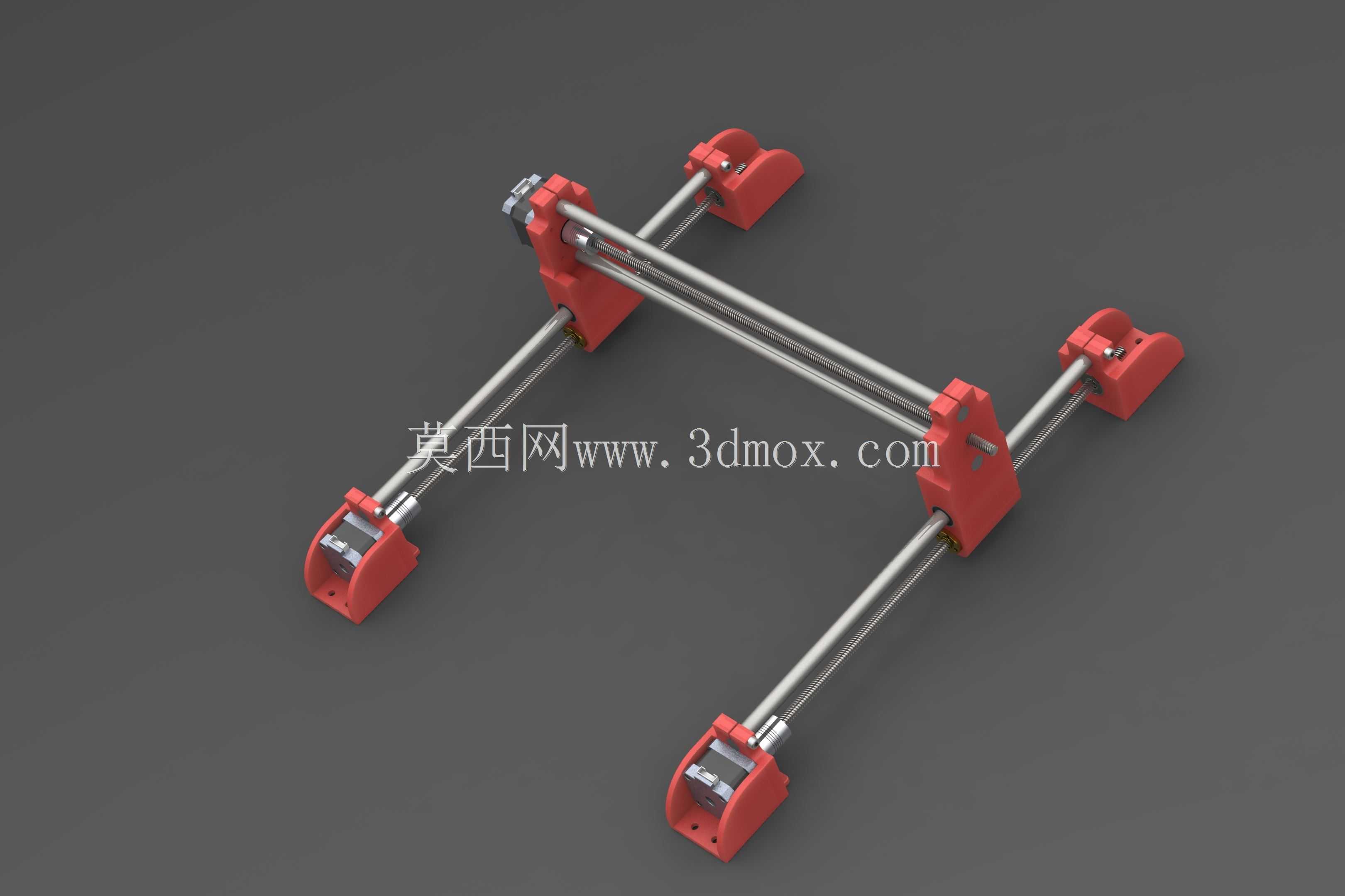

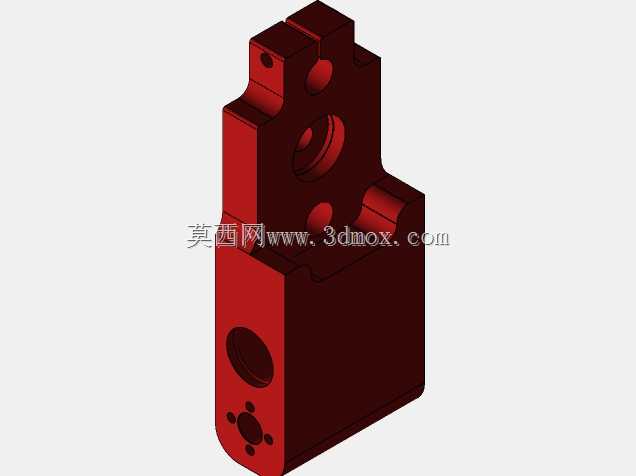

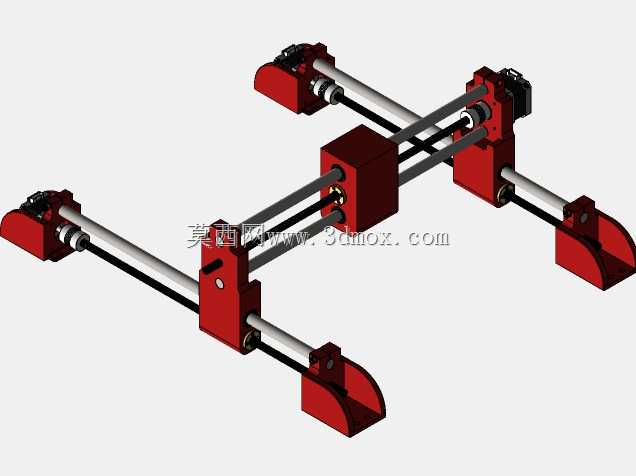

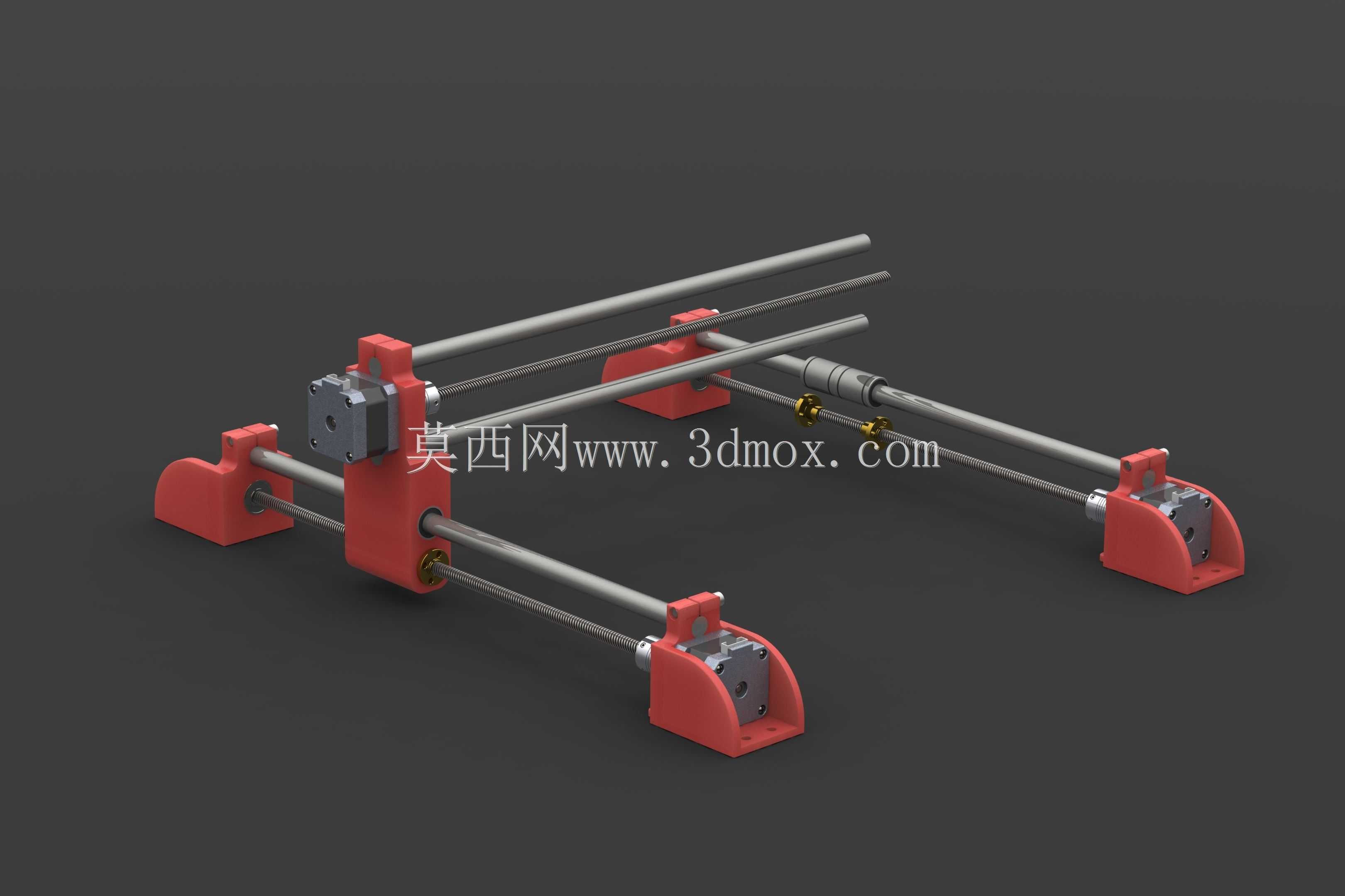

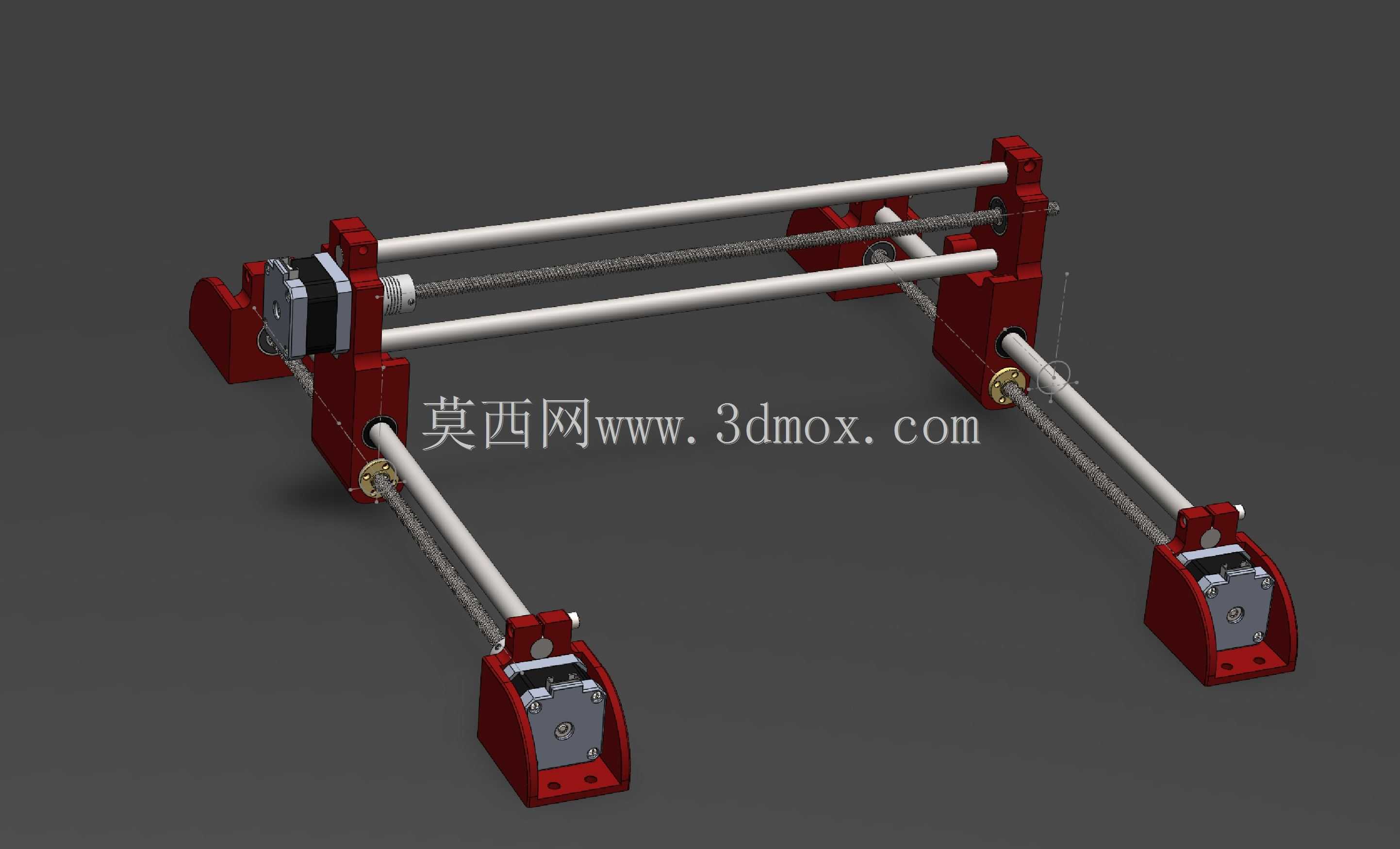

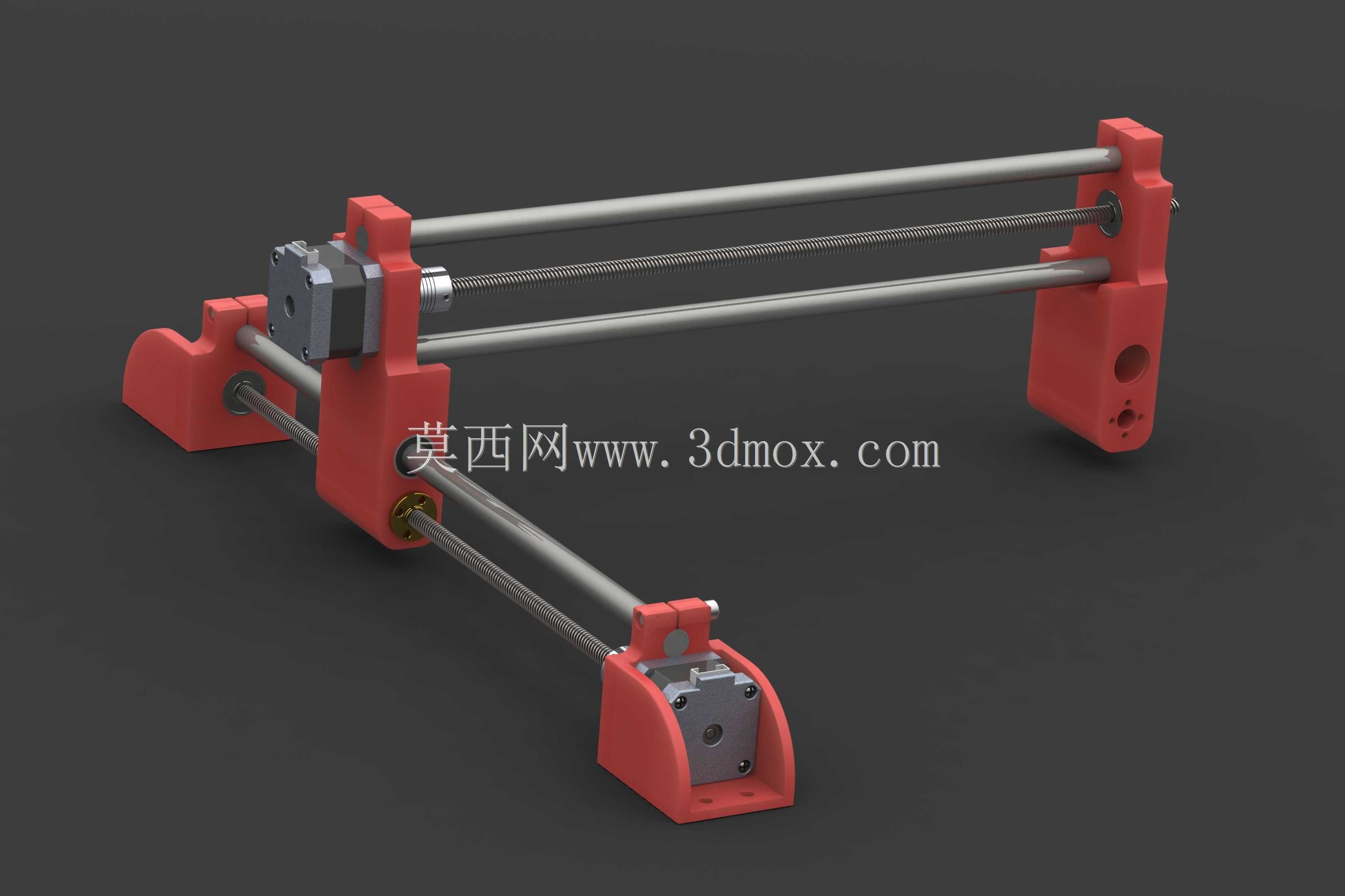

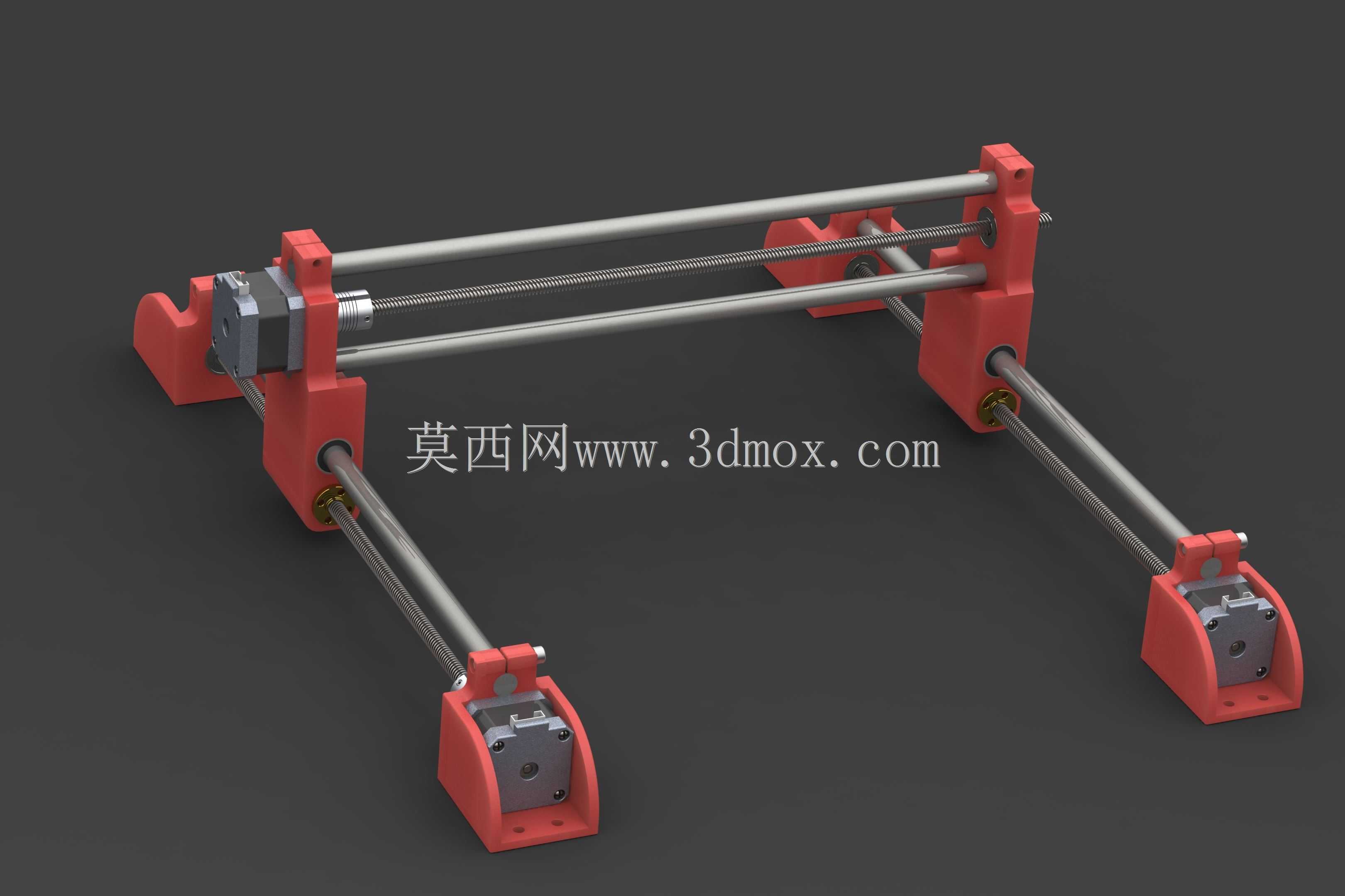

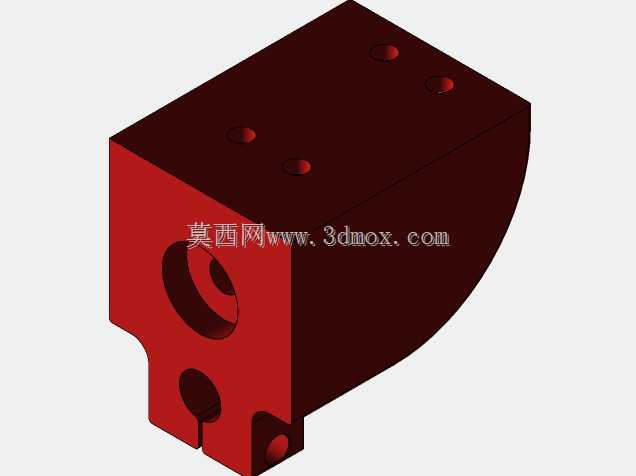

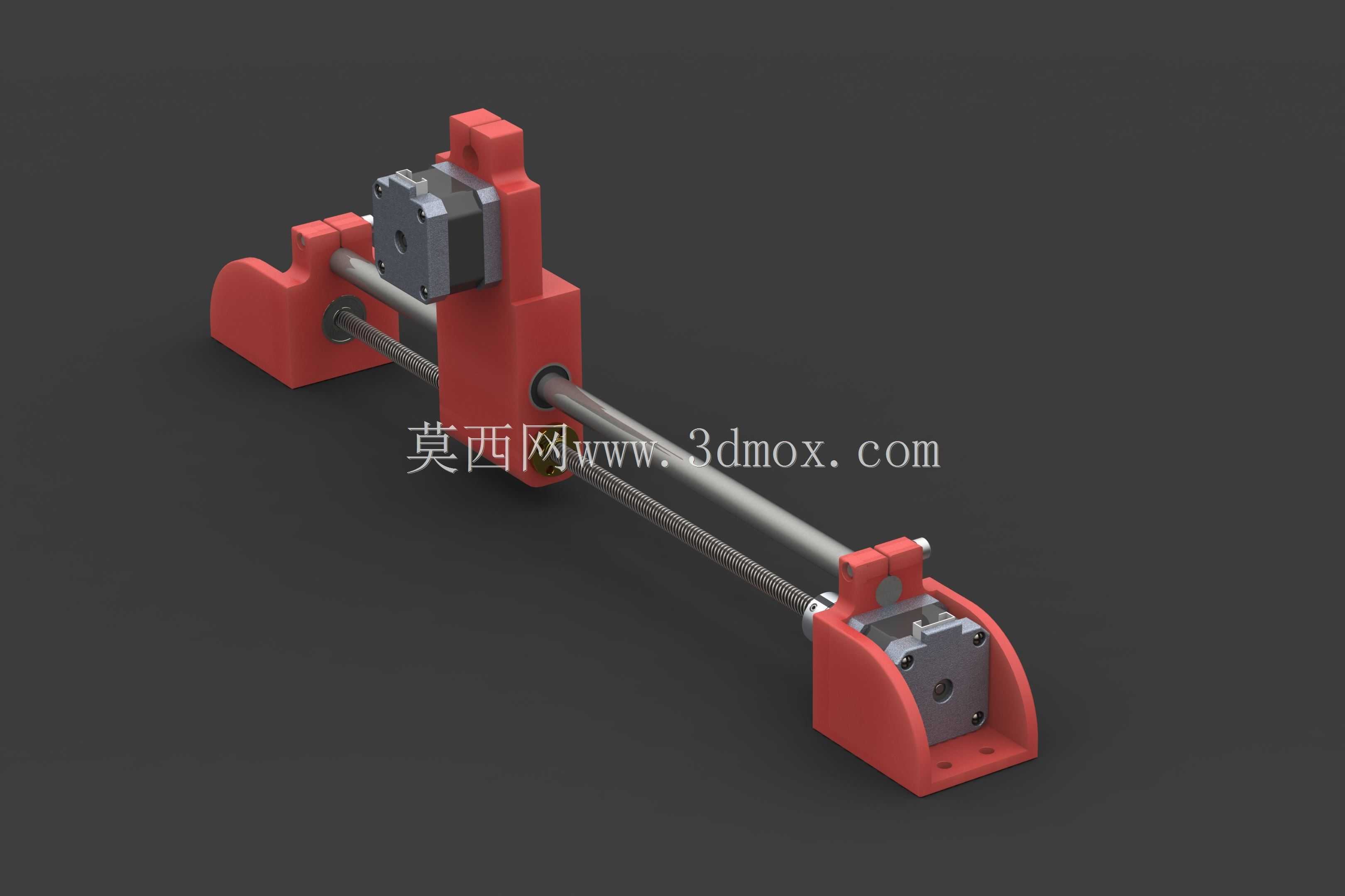

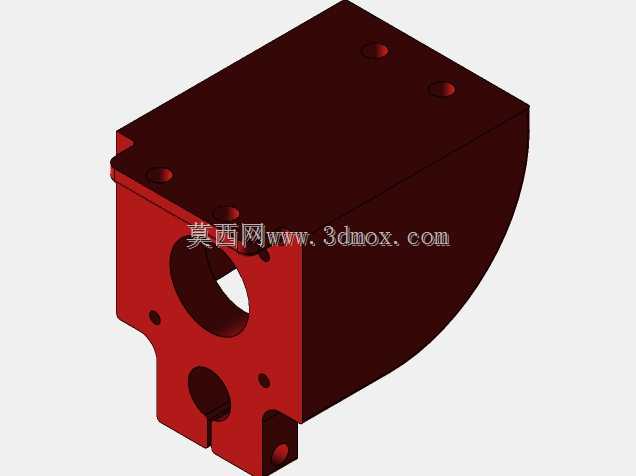

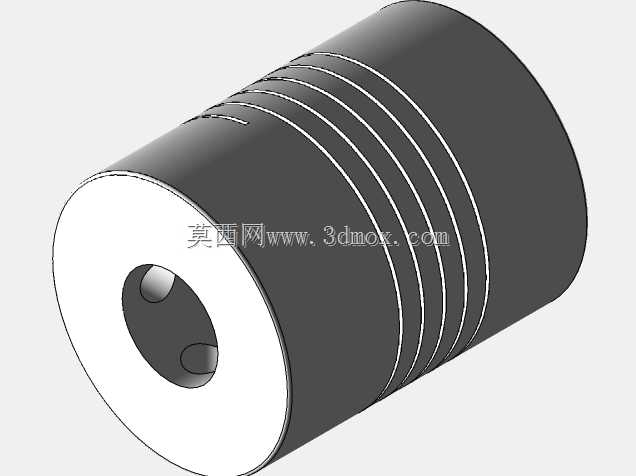

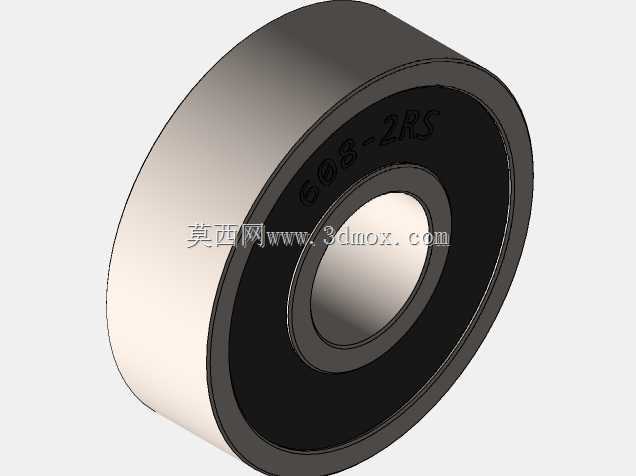

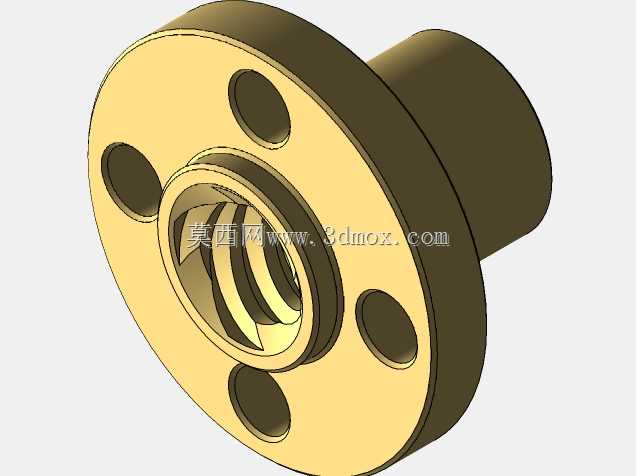

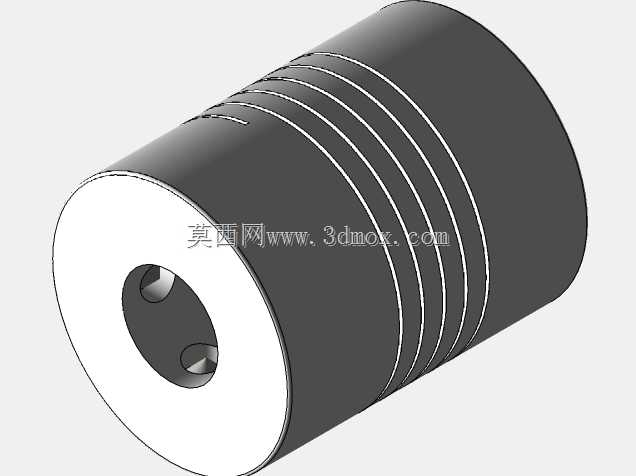

这款数控夹具主要面向小型桌面级CNC加工场景设计，适配个人工坊、创客空间、小型加工门店的轻量切削作业需求，可用于软金属、塑料、木材、亚克力等多种材质的平面铣削、钻孔、轮廓雕刻加工，解决小型加工场景下工件装夹定位繁琐、多工位加工重复定位精度差的痛点，同时兼顾DIY爱好者自制小型数控加工设备的搭建需求，无需复杂的铸造或重型机加工件即可完成整套传动装夹系统的组装。整套夹具采用双轴并行传动布局，以Nema17规格步进电机作为驱动核心，搭配光轴导轨与丝杆传动结构，实现X、Y两个轴向的精准进给运动，底部采用多孔密度板作为工作台基准面，表面均匀排布的定位孔可配合压板、螺栓快速固定待加工工件，也可根据加工需求加装定制化的定位挡块，适配不同外形尺寸的工件装夹需求。设计过程中充分考虑了桌面级设备的安装边界，整体结构采用模块化拆分设计，所有支撑座、传动座均采用标准化的安装孔位，用户可根据自身工作台的尺寸调整导轨跨距与丝杆长度，无需重新设计核心连接结构；红色的支撑座采用对称式结构设计，既可以保证传动过程中的结构刚性，抵消丝杆传动产生的径向偏转力，也降低了零件加工的开模成本，左右两端的电机安装座预留了标准的Nema17电机安装孔位，可直接适配市面常见的42步进电机，无需额外制作转接板。整套夹具的有效加工行程可通过更换不同长度的光轴与丝杆灵活调整，默认配置下可覆盖A4幅面以内的工件加工需求，整体高度控制在150毫米以内，放置于常规桌面不会占用过多垂直空间，导轨与丝杆的安装同轴度通过支撑座的预制孔位保证，普通用户仅需内六角扳手即可完成整套设备的组装调试，无需专业的工装校准工具。传动结构采用丝杆配合直线光轴的组合，既保证了进给过程中的运动精度，也能承受轻量切削过程中的切削反力，避免加工过程中出现主轴抖动导致的加工误差，多组对称布置的支撑座可将导轨的挠度控制在合理范围内，即使满行程加工也不会出现传动卡顿或精度衰减的问题。
