JSZ3型时间继电器配套底座结构设计

JSZ3型时间继电器是工业控制回路中应用极为广泛的延时类电气元件，本次设计的配套底座与继电器本体形成完整的功能组件，可直接嵌入各类低压电控柜、设备操作箱、自动化产线控制单元中，承担信号延时传递、回路通断时序控制的核心作用，在机床控制、电机启停延时、照明回路定时、流水线工序节拍管控等场景中都能稳定发挥作用。

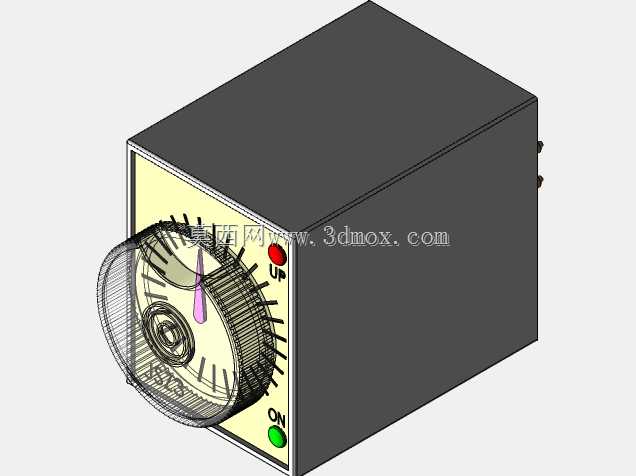

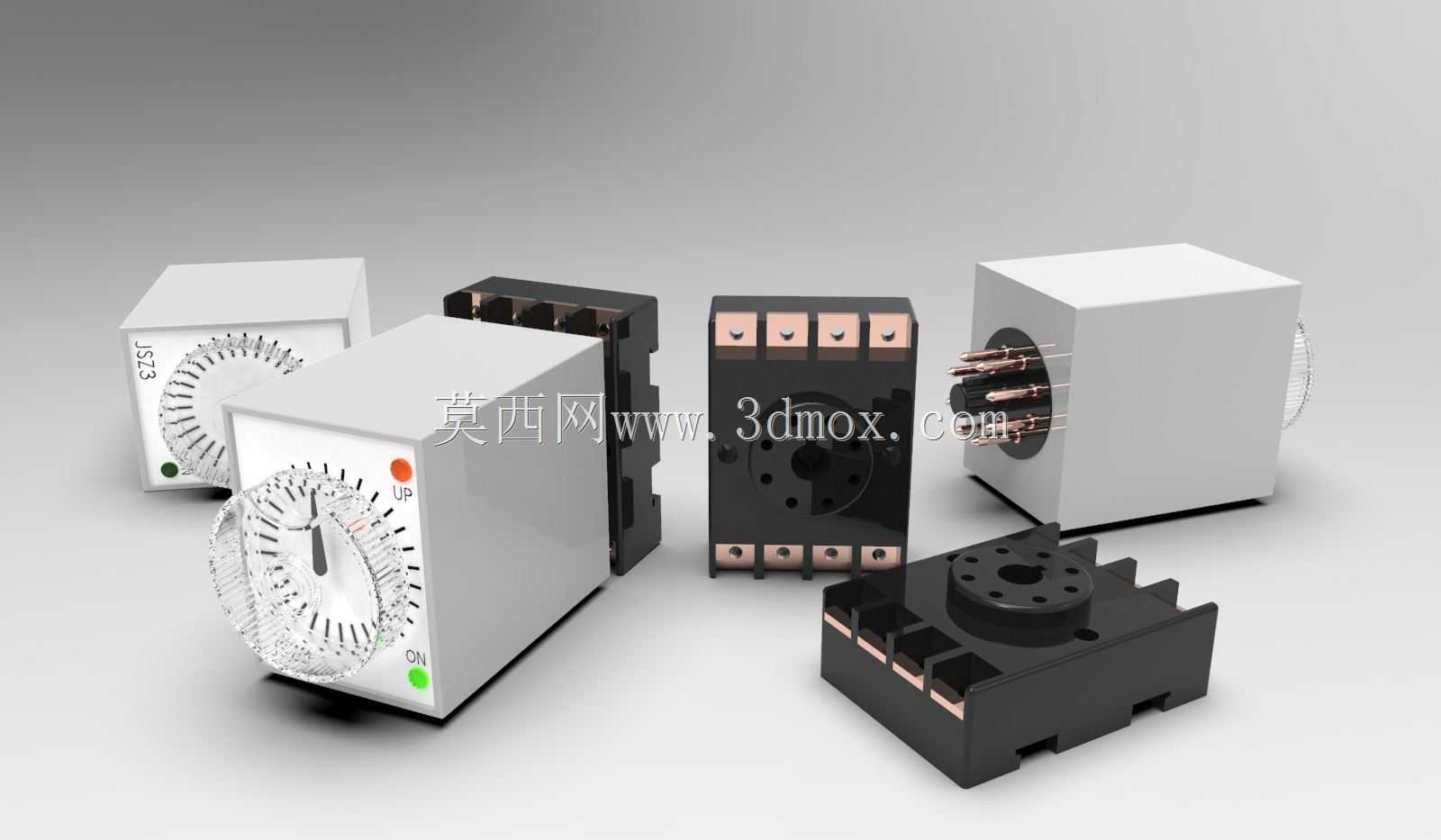

整套组件的设计围绕实际安装与使用需求展开，继电器本体采用方体外壳结构，正面设置带刻度标识的旋钮式延时调节盘，搭配状态指示灯，可直观展示当前工作状态与延时设定区间，调节盘边缘做防滑纹理处理，操作人员无需额外工具即可快速完成延时参数调整。本体侧面预留多组接线插针，插针采用等距排布设计，与底座的接线端子精准对位，避免插装错位导致的接触不良问题。

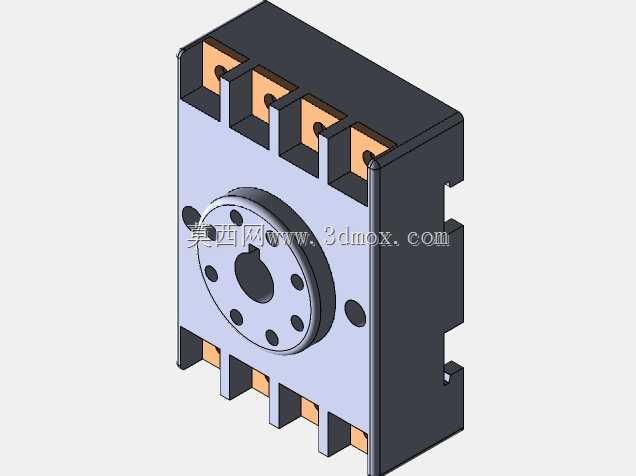

配套底座采用卡槽式安装结构，底部设置标准导轨卡扣，可直接适配市面通用的DIN电气安装导轨，无需额外打孔固定，大幅降低现场安装的工作量。底座内部的导电接触件采用弹性铜质材料，表面做镀锡处理，既保证长期使用的导电稳定性，也能提升抗氧化、抗锈蚀能力，减少接触电阻带来的发热问题。底座的接线端子采用螺钉压接式设计，可适配0.5-2.5平方毫米的多股或单股铜芯导线，接线空间充足，压线螺钉做防滑脱处理，避免设备运行过程中因振动导致接线松动。

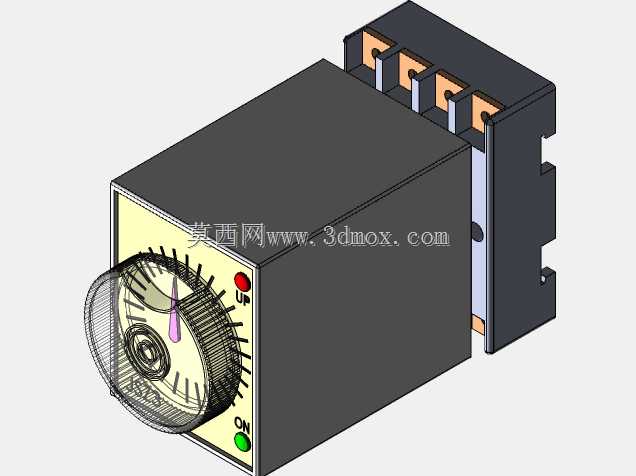

在外形尺寸与安装边界设计上，整套组件插装完成后整体外形规整，本体与底座的拼接缝隙控制在0.2mm以内，既保证外观的整体性，也能避免灰尘、水汽从拼接缝隙进入内部影响电气性能。本体的安装占用空间紧凑，横向宽度、纵向深度与高度均符合常规低压电气元件的安装尺寸规范，可与同规格的接触器、断路器等元件并排安装在电控柜内，无需额外预留特殊安装空间。底座的导轨卡扣设置在底部居中位置，安装后受力均匀，即使在有持续振动的工业设备上使用，也不会出现松脱移位的问题。

设计过程中充分考虑了日常维护的便捷性，继电器本体与底座采用插拔式连接，当元件出现故障需要更换时，无需拆除底座上的接线，直接拔出旧本体插装新元件即可完成更换，大幅缩短设备停机维护时间。本体外壳采用阻燃级工程塑料材质，满足电气元件的阻燃安全要求，即使内部出现短时过载发热，也不会出现外壳熔融引燃周边元件的风险。整套组件的结构设计兼顾了功能实用性、安装便捷性与使用安全性，完全匹配工业现场的复杂使用环境，能够在-10℃到50℃的环境温度范围内稳定工作，适配绝大多数工业场景的控制需求。
