车载继电器DK-C-03结构设计

该款车载继电器主要面向乘用车辆、商用车辆的低压电控回路场景设计，可适配车身控制模块、灯光控制回路、启动辅助回路、车载附件供电回路等多类车载电气场景，作为电路通断的核心执行元件，承担小电流控制大负载通断的核心功能，能够在车辆运行过程中实现回路的自动切换、过载保护、远程控制等作用，有效降低车载控制回路的布线复杂度，提升电控系统的运行稳定性。

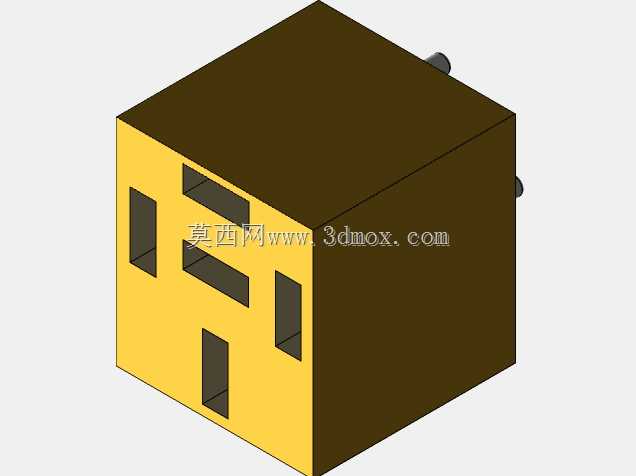

从产品功能特性来看，该继电器采用方块式密封壳体设计，壳体分为两个功能立面，其中黄色立面为引脚引出与定位面，预留了多组不同规格的引脚穿接槽位，可适配不同线径的接插端子，满足不同负载回路的接线需求；深棕色立面为壳体主体防护面，侧边预留了安装固定凸点，可直接卡接在车载电控盒的预设安装位上，无需额外加装固定支架，大幅降低车载装配的工序复杂度。壳体整体采用耐高低温、抗振动的工程塑料材质，能够适应车辆运行过程中-40℃到125℃的宽温工作环境，同时抵御车辆行驶过程中的持续振动、路面冲击以及车载环境下的油污、粉尘侵蚀，保证长期运行的可靠性。

在设计思路上，这款继电器优先考虑车载场景的安装兼容性与运行可靠性，整体采用规整的立方体外形，所有边角做了小圆弧过渡处理，避免装配过程中划伤线束或周边元件；引脚槽位采用非对称排布设计，具备防呆功能，可杜绝装配过程中插反接错的问题，降低生产装配的不良率。内部预留的腔体空间可容纳电磁线圈、触点组件、灭弧结构等核心部件，壳体壁厚经过优化设计，在保证结构强度的前提下尽可能压缩整体体积，适配车载电控盒日益紧凑的安装空间需求。

从外形尺寸与安装边界来看，该继电器整体为正立方体外轮廓，各边尺寸控制在通用车载继电器的标准安装尺寸范围内，可直接替换同规格的传统车载继电器，无需对原有电控盒的安装位做任何修改；侧边的固定凸点突出壳体表面的尺寸经过精准计算，既保证卡接后的固定强度，又不会额外占用周边的布线空间；引脚伸出长度适配标准车载接插件的咬合深度，接插后接触电阻稳定，可承载车载回路的额定工作电流，避免长期运行过程中出现接触不良、温升过高的问题。整体设计兼顾了通用性、可靠性与装配便捷性，能够满足各类车载电控系统的使用需求。
